Gru per riscaldamento radiatori: come scegliere le valvole
Per il corretto funzionamento del sistema di riscaldamento, è necessario regolare con precisione il volume del liquido di raffreddamento che entra nella batteria e rimuovere l'aria accumulata da esso. Inoltre, a volte, in caso di incidente o di sostituzione pianificata, è necessario bloccare completamente l'accesso del fluido al pannello di riscaldamento. In tutti i casi sopra elencati, il rubinetto sul radiatore del riscaldamento aiuterà, con l'aiuto del quale sarete in grado di spegnere varie parti della rete climatica con le proprie mani senza interrompere completamente il funzionamento di quest'ultimo e scaricando le batterie.

Rubinetti dell'acqua
Scopo dell'attrezzatura
Le gru montate su radiatori sono necessarie non solo per bloccare l'accesso dell'acqua all'apparecchiatura.
Svolgono molti altri compiti altrettanto importanti:
- regolare la temperatura del radiatore limitando la quantità di acqua calda pompata attraverso la batteria;
- rimuovere i tappi dell'aria dall'impianto di riscaldamento, che riduce notevolmente l'efficacia del suo lavoro;

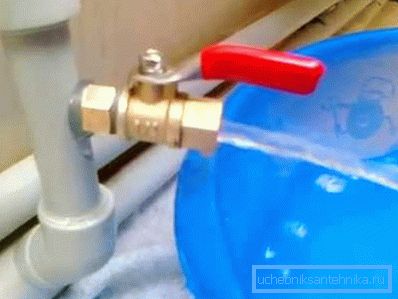

- Sono utilizzati per riempire e scaricare il liquido di raffreddamento non solo nei radiatori, ma anche nelle tubazioni che li collegano;

- può essere utilizzato per spegnere la rete di riscaldamento in caso di incidente, riparazioni programmate o di emergenza.
Sulla base delle attività sopra elencate, è necessario distinguere i seguenti tipi di gru:
- Per disconnettere la conduttura principale, parte della rete di riscaldamento o un dispositivo separato. Con il loro aiuto, è possibile spegnere l'acqua in caso di incidente o riparazione.

- Per regolare il flusso dell'acqua. In questo caso, oltre alle modalità "on" e "off", ci devono essere altri. La possibilità di impostare la temperatura in casa dipende da quanto accuratamente la valvola può impostare la quantità di refrigerante fornita.
- Per scaricare gas o acqua. Nel primo caso, le valvole aiutano a sbarazzarsi delle chiusure d'aria, nel secondo - per rimuovere il liquido dalle tubazioni e dai radiatori, dopo di che è possibile ispezionarle e sostituirle.

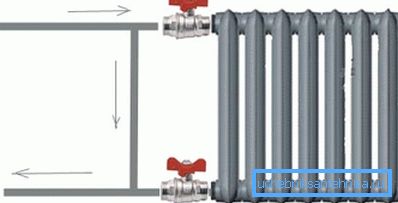

Siti di installazione
Nonostante il nome, una valvola per un radiatore di riscaldamento può essere montata non solo sull'attrezzatura specificata, ma anche in altri luoghi (a seconda dello scopo funzionale):
- all'ingresso del riscaldamento centrale principale al piano seminterrato della casa - si aprono e si chiudono all'inizio e alla fine della stagione di riscaldamento;
- al bypass (tubo tra l'ingresso e l'uscita della batteria che fornisce il flusso diretto del liquido di raffreddamento) - qui sono necessarie valvole di regolazione per ridurre o aumentare il volume del fluido che scorre e passare la rete forzata alla circolazione naturale;
- sulle colonne montanti - spesso tali gru sono montate agli ingressi di un appartamento in grattacieli e consentono la riparazione della rete climatica locale senza arrestare l'intero sistema;
- sugli ugelli della batteria - il loro scopo principale è quello di regolare la temperatura dell'aria, poiché qui le valvole termostatiche automatiche sono appropriate;

- in luoghi dove si potrebbe formare un blocco d'aria - qui vengono installati i rubinetti di Mayevsky, che servono a rilasciare l'aria che si accumula quando il sistema è riempito di refrigerante o durante il suo funzionamento.
Fai attenzione! L'uso di valvole, regolabile automaticamente, consente senza l'intervento umano di erogare la quantità di acqua che entra nella batteria e di rimuovere l'aria accumulata dal sistema. Lo svantaggio di tali soluzioni è solo uno: il prezzo elevato.
Materiali utilizzati
Una caratteristica delle valvole di intercettazione e controllo installate negli impianti di riscaldamento è il suo costante contatto con il liquido refrigerante, la cui composizione chimica e fisica spesso lascia molto a desiderare.

Pertanto, il materiale utilizzato al loro interno deve essere resistente alla corrosione e resistere bene all'azione meccanica delle particelle abrasive presenti nel fluido circolante.
Le gru più comunemente usate sono composte dai seguenti materiali:

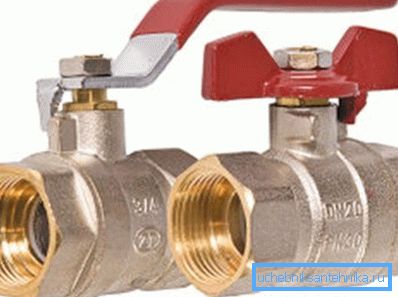

- ottone - fissato a tubazioni con raccordi speciali;

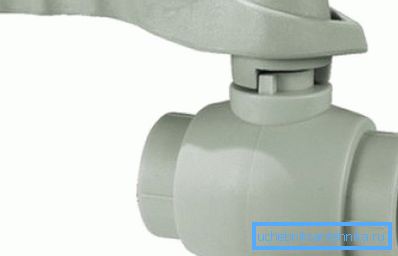

- polipropilene - è installato su tubi polimerici mediante saldatura.
Suggerimento: In alcuni negozi di ferramenta puoi trovare gru siluminate. Sembrano ottone, ma costano molto meno. La loro qualità, resistenza e durata è bassa, quindi non si dovrebbero usare tali valvole per la progettazione di reti ingegneristiche.

Tipi di gru
Tutte le gru esistenti sono divise in due gruppi:

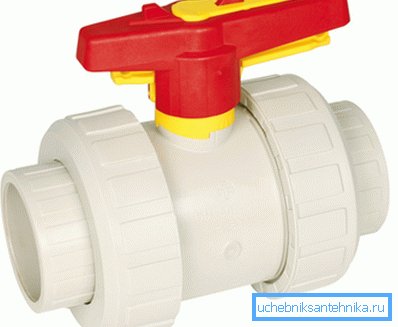

- Bloccaggio. Ci sono diritti e angolari. Sono montati su radiatori e utilizzati per bloccare l'accesso e regolare la quantità di acqua calda che entra nelle batterie. Il loro utilizzo consente di proteggere il pannello di riscaldamento dall'impatto idraulico e pneumatico che si verifica durante il riempimento del sistema con refrigerante. Inoltre, offrono l'opportunità di spegnere una batteria particolare e ripararla, pulirla o sostituirla. Sono facilmente montati su batterie usando fili per tubi, formando una connessione completamente a tenuta. Resiste bene a una forte pressione del fluido e ha un aspetto attraente.

Lo svantaggio è l'impossibilità di un controllo fine della temperatura nella stanza. Spesso utilizzato in sistemi di riscaldamento autonomi, in cui la commutazione della modalità viene effettuata utilizzando il pannello di controllo della caldaia.

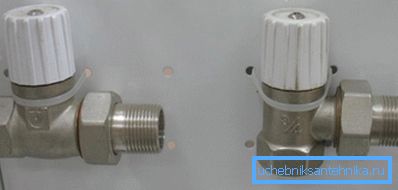

- Controllato termostaticamente All'interno della gru c'è uno speciale contenitore flessibile pieno di liquido o gas. Quando riscaldato o raffreddato, aumenta o diminuisce rispettivamente, regolando l'accesso dell'acqua alla batteria e, quindi, alla temperatura. Esistono due tipi di gru termostatiche:
- con controllo manuale - in questo caso, girate la manopola e impostate la temperatura da soli, concentrandovi sui numeri applicati al corpo della gru;
- automatico: in questo caso, la temperatura nella stanza è controllata da un microchip in base alle condizioni esterne (vengono utilizzati i dati forniti da sensori speciali).

I vantaggi dell'ultimo tipo di gru sono evidenti:
- la possibilità di modificare la temperatura della batteria, in base alle condizioni meteorologiche;
- risparmio del vettore di calore a causa di una regolazione più fine del funzionamento delle apparecchiature climatiche;
- protezione contro il congelamento del liquido di raffreddamento con una forte diminuzione della temperatura esterna.
Classificazione dei meccanismi di bloccaggio
I rubinetti del riscaldamento sono classificati in base a un'altra caratteristica: il design del dispositivo di chiusura.
Sono:
- sfera (flangia) - può essere solo nello stato on e off, non sono fornite opzioni intermedie;

- conico: consente di chiudere il foro per il flusso dell'acqua, aprirlo e posizionare la valvola in posizioni intermedie;
- automatico: il controllo del volume del fluido che scorre è regolato con l'ausilio di un'elettronica speciale.
I rubinetti flangiati sono più spesso installati su tubazioni. Questo perché il loro design è in grado di sopportare un'elevata pressione del fluido. Possono servire in modo affidabile per molto tempo.

Per quanto riguarda i radiatori stessi, usano prodotti conici dotati di giunti. La presenza della filettatura consente di fissare saldamente le valvole di controllo all'ingresso e all'uscita della batteria e il meccanismo di bloccaggio conico consente di regolare con maggiore precisione la quantità di acqua in ingresso.
La gru di Mayevsky

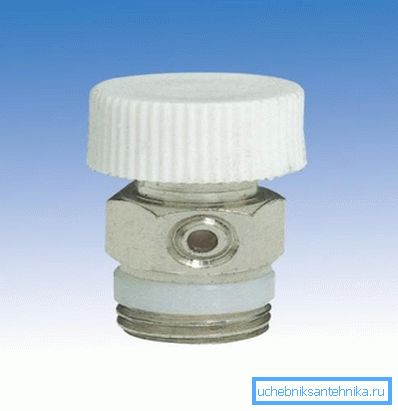

Oltre ai rubinetti dell'acqua, le batterie d'aria sono montate sui radiatori. Si chiamano gru Mayevsky. Servono a rimuovere l'aria che inevitabilmente si forma nei tubi e nei radiatori durante il funzionamento del sistema.Le istruzioni di installazione per i sistemi di riscaldamento prevedono l'installazione di tali dispositivi nella parte superiore di ciascun pannello di riscaldamento.
Principio di funzionamento
L'elemento principale della gru Mayevsky funge da valvola dell'aria dell'ago. Questo meccanismo può essere attivato da una chiave speciale o un cacciavite convenzionale.
La valvola dell'aria deve essere installata sul lato opposto alla valvola di aspirazione del radiatore. Quando il trasportatore di calore viene riempito, l'aria presente nella batteria si solleva e si accumula nell'angolo più in alto del dispositivo. È installata una gru attraverso la quale viene rilasciato il blocco dell'aria formatosi.

La procedura per lavorare con la valvola Mayevsky è semplice: è necessario svitare la vite finché non appare un sibilo che emette aria in uscita. Non appena l'acqua fuoriesce dal foro, la valvola può essere chiusa.
La gru può avere un corpo polimerico o essere in ottone. Entrambe queste opzioni sono abbastanza affidabili. È solo necessario assicurarsi che l'uscita della valvola dell'aria non sia ostruita da particelle solide, che a volte si trovano nel refrigerante. Puoi pulirlo con un ago normale.

Suggerimento: Se si dispone di un impianto di riscaldamento con circolazione forzata in casa, è necessario spegnere l'attrezzatura di pompaggio prima di rimuovere la camera di equilibrio utilizzando una gru Mayevsky. In caso contrario, l'acqua calda scorrerà troppo velocemente e l'aria non avrà il tempo di accumularsi nella parte superiore del radiatore.

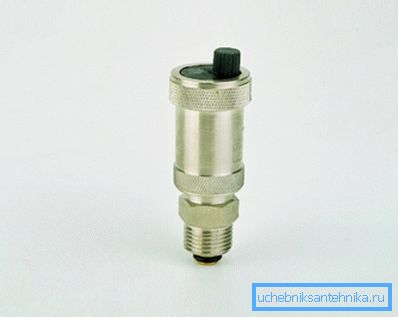

Valvole pneumatiche automatiche
Ogni produttore di apparecchiature sanitarie si sforza di produrre apparecchiature che regolano determinati parametri delle reti di ingegneria senza l'intervento umano. Questo vale anche per le valvole pneumatiche che rimuovono i tappi dalle batterie e dai tubi di riscaldamento.

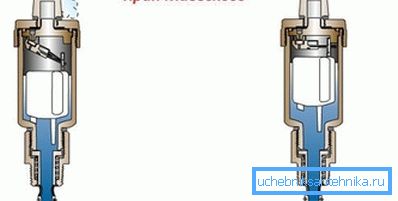

Gru automatica Mayevsky non sembra praticamente diverso dal suo progenitore. Anche il principio del suo funzionamento non è cambiato. Tuttavia, uno speciale meccanismo apre autonomamente la valvola quando la pressione dell'aria nella batteria aumenta oltre il valore impostato.

Pertanto, la valvola dell'aria automatica installata vi esonera dalla necessità di controllare periodicamente il sistema di riscaldamento per rilevare gli inceppamenti e eliminarli manualmente.
Caratteristiche dell'installazione di gru automatiche Mayevsky

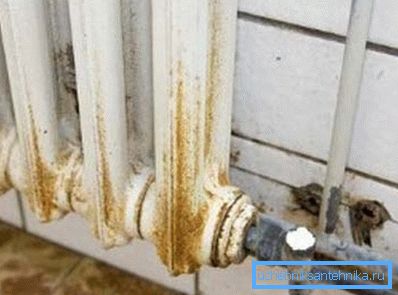

Questo dispositivo può essere montato su quasi tutti i radiatori esistenti. Tuttavia, i proprietari di batterie di ghisa diffuse dovranno essere delusi. La gru di Mayevsky non li aiuterà ad affrontare l'aria nella rete climatica.
Questo è influenzato dalle seguenti circostanze:
- Le superfici interne del radiatore in ghisa diventano gradualmente arrugginite durante il funzionamento, le cui particelle si staccano, entrano nel refrigerante e possono intasare l'apertura di bypass della valvola automatica dell'aria.
- Il sistema centrale di approvvigionamento idrico, di cui fanno parte le batterie in ghisa, non è dotato di filtri che intrappolano le particelle solide nel fluido termovettore. Inoltre, varie sostanze chimiche aggressive vengono spesso aggiunte all'acqua, il che influisce negativamente sul funzionamento delle valvole dell'aria.
- Dei radiatori collegati al sistema di riscaldamento urbano, spesso nel periodo estivo drenano l'acqua. Pertanto, dopo aver riempito il sistema, potrebbero formarsi tappi troppo grandi, che non funzioneranno attraverso un foro da 2 mm. Dovremo usare metodi più efficaci.

Fai attenzione! Tutti i vantaggi delle gru automatiche Mayevsky si rivelano solo nella progettazione di sistemi di controllo autonomi, in cui è possibile controllare la qualità del refrigerante, la sua temperatura, la pressione e altri parametri operativi altrettanto importanti.
conclusione
Le valvole di intercettazione e controllo per l'organizzazione della circolazione di acqua e aria nell'impianto di riscaldamento svolgono un ruolo molto importante. Ma oltre a questo, un gran numero di altre apparecchiature viene utilizzato nella progettazione di reti di riscaldamento. Puoi imparare altre caratteristiche visive del nostro tema dal video qui sotto.
