Gruppo di sicurezza del riscaldamento: investigare la

Cosa, oltre alla caldaia, ai tubi e ai dispositivi di riscaldamento, dovrebbe essere dotato di un sistema di riscaldamento a circolazione forzata? Quali sono le funzioni del gruppo di sicurezza nel sistema di riscaldamento? Dobbiamo conoscere l'elenco dei dispositivi, l'algoritmo di loro scelta e l'ordine di installazione.

struttura

Quindi, è dato: abbiamo acquistato una caldaia a combustibile solido composta da un focolaio, uno scambiatore di calore e un semplice sistema di automazione, che consente di ridurre la potenza termica durante il surriscaldamento. Ovviamente, avremo bisogno di radiatori e tubi per la distribuzione dell'acqua riscaldata dalla caldaia.

Cos'altro è necessario per il normale funzionamento del circuito?

1. Serbatoio di espansione. Compensa l'aumento del volume del liquido di raffreddamento durante il riscaldamento. L'acqua è quasi incomprimibile; Il serbatoio è, semplicemente messo, un pallone di gomma in una custodia di metallo. Con l'aumentare della pressione nel sistema di riscaldamento, questa sfera diminuisce di volume, consentendo al serbatoio di accogliere il refrigerante in eccesso.
2. Valvola di sicurezza. Lascia cadere il liquido di raffreddamento in eccesso nel caso in cui la capacità del serbatoio di espansione non sia sufficiente.

A proposito: l'azionamento della valvola indica l'ebollizione del refrigerante, che è inaccettabile, o il volume insufficiente del serbatoio di espansione. Invece di sostituire con un dispositivo più grande, è possibile installare un ulteriore serbatoio nel circuito; i volumi di diversi contenitori sono riassunti.

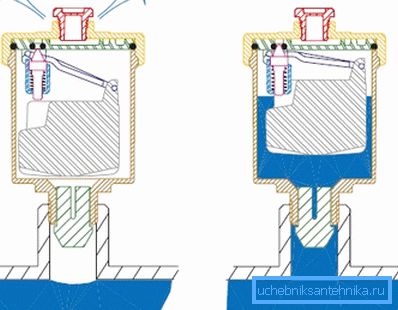

1. Presa d'aria automatica. Rimuove le prese d'aria dal sistema che possono impedire la circolazione del liquido di raffreddamento.

1. manometro (come opzione - termomanometro). Il dispositivo serve per monitorare visivamente i parametri di sistema.

Gli ultimi tre dispositivi sono spesso venduti come assemblaggio in un caso comune e sono chiamati un gruppo di sicurezza. Insieme al serbatoio di espansione, sono progettati per impedire la distruzione della caldaia e del circuito di riscaldamento durante le fluttuazioni di pressione in esso.

In aggiunta a quanto sopra, per il normale funzionamento di un sistema chiuso, sono necessari i seguenti:

• Vozdushniki (elementi specializzati di valvole, le cosiddette gru Mayevsky o normali rubinetti dell'acqua). Sono montati in uno dei tappi superiori di ciascun riscaldatore situato sopra il riempimento.
• Pompa di circolazione, che fornisce il movimento del liquido di raffreddamento nel circuito.
• Un filtro grossolano che impedisce danni alla pompa di circolazione, alle incrostazioni, alla sabbia o ad altri corpi estranei, per qualche motivo è entrato nel circuito.
• Opzionalmente - valvole, valvole a farfalla e testine termiche, che consentono di controllare il funzionamento dei dispositivi di riscaldamento e, se necessario, spegnerli completamente uno per uno.

posizione

A che punto del contorno è meglio posizionare ciascuno degli elementi elencati quando lo monti da solo?

Qual è la ragione di tali istruzioni di installazione per ciascun elemento?

Gruppo di sicurezza

La pressione nel circuito raggiunge i suoi valori massimi solo all'uscita della caldaia: quando viene riscaldata, il refrigerante si espande. Le perdite idrauliche e una diminuzione graduale della temperatura del liquido di raffreddamento riducono leggermente la pressione con la distanza dallo scambiatore di calore.

Dispositivi che registrano l'eccesso di pressione e il vapore di scarico generati durante il surriscaldamento, è logico posizionare il più vicino possibile al punto di massima pressione e probabile vaporizzazione.

pompa

Di solito è posizionato in un punto con una temperatura minima. Il riscaldamento a lungo termine non avvantaggia la meccanica della pompa di circolazione per il riscaldamento. Come si può immaginare, la temperatura minima del refrigerante sarà dopo il passaggio di tutti i dispositivi di riscaldamento - davanti alla caldaia.

filtro

La sua funzione principale è quella di proteggere la pompa, che, di fatto, non lascia alcuna scelta speciale. Il filtro è installato in modo tale da catturare eventuali detriti immediatamente prima di passare la girante.

Utile: la pompa e il filtro sono solitamente dotati di valvole di intercettazione. Ciò consente di pulire la coppa e di rimuovere la pompa per la riparazione o la manutenzione con una minima perdita di refrigerante.

Serbatoio di espansione

Il serbatoio è posizionato dove il flusso di refrigerante è il più vicino possibile al laminare. Minore è la turbolenza, minori sono le fluttuazioni di pressione nel circuito, minori sono le possibilità di attivazione di una valvola falsa e perdita di refrigerante.

I vortici vengono creati su qualsiasi piega, transizione del diametro, elemento delle valvole di arresto e, prima di tutto, sulla girante della pompa.

registrazione

Per i due elementi della reggetta della caldaia - la valvola di sicurezza e il vaso di espansione - è necessario selezionare rispettivamente la pressione e la pressione di carica.

Quali numeri dovrebbero essere orientati?

• La valvola di sicurezza è generalmente regolata su 2,5 - 3 kgf / cm2.

• La pressione di carica del serbatoio deve corrispondere alla pressione idrostatica in un circuito completamente pieno.

Suggerimento: una sovrapressione di 1 kgf / cm2 può sollevare una colonna d'acqua di 10 metri. Di conseguenza, con un'altezza massima del circuito chiuso sopra il serbatoio di espansione di 5 metri, la pressione di carica sarà di 0,5 kgf / cm2, 7 metri - 0,7 kgf / cm2, e così via.

Aiuto nella scelta

Serbatoio di espansione

Quando si acquista un vaso di espansione, si consiglia di eseguire un calcolo accurato tenendo conto del coefficiente di dilatazione del refrigerante scelto, delta di temperatura nel circuito e del rapporto di efficienza del serbatoio, che aumenta con lo spazio tra la pressione di carica e la massima pressione di esercizio.

Tuttavia, la capacità in eccesso del serbatoio non reca alcun danno, e il prezzo dei serbatoi che differisce in incrementi di volume varia leggermente. Pertanto, in genere il serbatoio viene semplicemente preso pari al 10% della quantità totale di refrigerante nel sistema.

pompa

La pressione minima di 2 metri, caratteristica dei modelli di pompe di fascia bassa, è sufficiente per un sistema correttamente calcolato per funzionare a qualsiasi lunghezza ragionevole del circuito. Le prestazioni sono scelte in modo tale che l'intero volume del liquido di raffreddamento giri circa 3 volte all'ora. Supponiamo, con un volume pieno di 500 litri, una pompa con una capacità di 1,5 m3 / ora.

conclusione

Speriamo che le nostre raccomandazioni aiutino il lettore a scegliere le apparecchiature di riscaldamento per la propria casa.

Il video in allegato gli offrirà ulteriori informazioni. Buona fortuna!
