Il calcolo del diametro del tubo per il riscaldamento è una

Quando si tratta di installare un sistema di riscaldamento, molto spesso il tubo viene selezionato semplicemente sulla base del consiglio di amici o delle raccomandazioni dei venditori nel negozio. Il calcolo del diametro del tubo per il riscaldamento non è sempre fatto.

Scegliendo una taglia a caso, c'è il rischio che il sistema di riscaldamento funzioni in modo inefficiente.

L'effetto del diametro sull'operazione di riscaldamento

È improbabile che le istruzioni di installazione per l'impianto di riscaldamento influiscano sul calcolo della condotta (anche per sapere come calcolare il diametro del tubo per il riscaldamento).

Nel frattempo, quando si muove attraverso un tubo, il refrigerante incontra diversi tipi di resistenza e questo dovrebbe essere preso in considerazione quando si seleziona una dimensione standard:

• attrito muro. A causa di ciò, parte della velocità è persa;
• perdita di velocità in curva. Il cablaggio intorno all'appartamento non può essere eseguito senza giri (inoltre, ci sono svolte con un angolo di 90?);

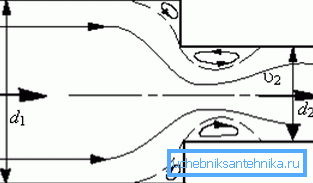

• cambio di diametro. Se si tenta di utilizzare dimensioni diverse durante il cablaggio all'appartamento, si osserverà anche la resistenza al flusso nei punti di coniugazione di dimensioni diverse.

Fai attenzione! Il restringimento del diametro del tubo di riscaldamento è indesiderabile. Quando si effettua il cablaggio intorno alla casa è necessario utilizzare la stessa dimensione. Un'eccezione è consentita nel caso di una grande lunghezza dell'anello di circolazione, nel qual caso è possibile aumentare la velocità del liquido di raffreddamento diminuendo D.

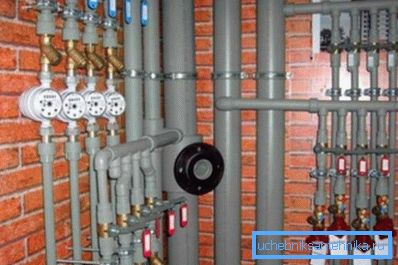

Per quanto riguarda la pipeline stessa, la sua caratteristica principale che influenza il movimento del refrigerante può essere definita diametro interno (D). Più è piccolo, maggiore è la pressione e viceversa, mentre Dw cresce, la pressione nel sistema diminuisce. Questo dovrebbe essere preso in considerazione quando si seleziona il diametro del tubo per il riscaldamento.

Un errore comune degli idraulici dilettanti è associato a questo fenomeno. Sono sicuri che se prendi una taglia più grande, più calore passerà attraverso i radiatori e la stanza si scalda più velocemente.

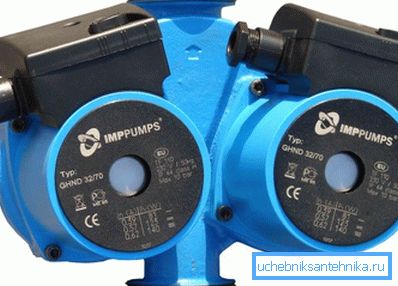

In effetti, l'effetto sarà l'opposto - a causa della caduta di pressione, le batterie rimarranno fredde. In questo caso, l'installazione di una pompa di circolazione più potente può aiutare, ma il prezzo di tale soluzione è elevato, è molto più facile scegliere il diametro giusto.

Un esempio del calcolo del sistema di riscaldamento

Di norma, viene eseguito un calcolo semplificato basato su parametri quali il volume della stanza, il livello del suo isolamento, la portata del liquido di raffreddamento e la differenza di temperatura nelle tubazioni di ingresso e di uscita.

Il diametro del tubo per il riscaldamento a circolazione forzata è determinato nella seguente sequenza:

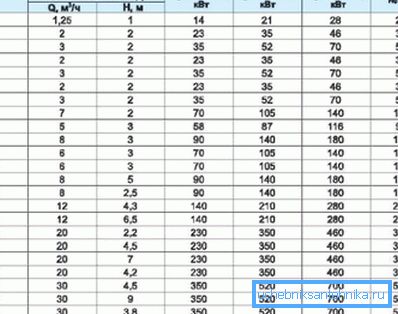

• viene determinata la quantità totale di calore che deve essere fornita alla stanza (potenza termica, kW), è inoltre possibile concentrarsi sui dati della tabella;

• chiedendo la velocità del movimento dell'acqua, determinare il D. ottimale

Calcolo della potenza termica

Ad esempio, ci sarà una stanza standard con dimensioni di 4,8 x5,0 x3,0 m. Circuito di riscaldamento a circolazione forzata, è necessario calcolare il diametro dei tubi di riscaldamento per il cablaggio intorno all'appartamento. La formula di base è la seguente:

nella formula, viene usata la seguente notazione:

• V è il volume della stanza. Nell'esempio, è uguale a 3.8 • 4.0 • 3.0 = 45.6m³;
• ?t è la differenza tra la temperatura nella strada e nella stanza. Nell'esempio, preso 53? C;

• K è un coefficiente speciale che determina il grado di isolamento di un edificio. In generale, il suo valore è nell'intervallo 0,6-0,9 (viene utilizzato un isolamento termico efficace, il pavimento e il tetto sono isolati, almeno le finestre con doppi vetri sono installati) a 3-4 (edifici senza isolamento termico, ad esempio, cabine). Nell'esempio, viene utilizzata una variante intermedia - l'appartamento ha un isolamento termico standard (K = 1.0 - 1.9), è accettato K = 1.1.

La potenza termica totale dovrebbe essere di 45,6 • 53 • 1,1 / 860 = 3,09 kW.

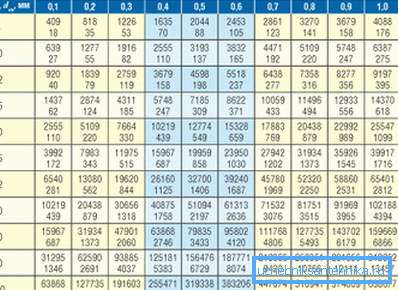

È possibile utilizzare dati tabulari.

Determinazione del diametro

Il diametro dei tubi di riscaldamento è determinato dalla formula

Dove si usa la notazione:

• ?t- differenza di temperatura del liquido di raffreddamento nelle tubazioni di alimentazione e scarico. Considerando che l'acqua viene fornita ad una temperatura di circa 90-95 ° C, e ha tempo di raffreddarsi fino a 65-70 ° C, la differenza di temperatura può essere considerata pari a 20 ° C;
• V-velocità del movimento dell'acqua. Non è auspicabile che superi 1,5 m / s e la soglia minima consentita sia 0,25 m / s. Si consiglia di fermarsi a una velocità intermedia di 0,8 - 1,3 m / s.

Fai attenzione! La scelta errata del diametro del tubo per il riscaldamento può portare a una diminuzione della velocità al di sotto della soglia minima, che a sua volta causerà inceppamenti nel traffico aereo. Di conseguenza, l'efficienza del lavoro diventerà zero.

Il valore di Dв nell'esempio sarà v354 • (0.86 • 3.09 / 20) / 1.3 = 36.18 mm. Se si presta attenzione alle dimensioni, ad esempio, pipeline PP, è chiaro che semplicemente non c'è tale D. In questo caso, basta scegliere il diametro più vicino dei tubi di propilene per il riscaldamento.

In questo esempio, è possibile scegliere PN25 con Dv 33,2 mm, questo porterà ad un leggero aumento della velocità del liquido di raffreddamento, ma rimarrà comunque entro limiti accettabili.

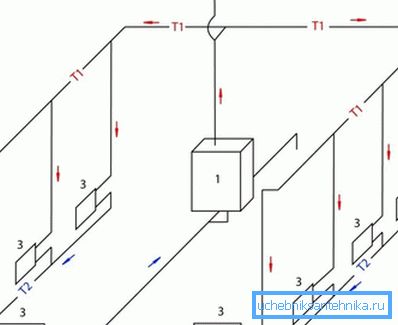

Caratteristiche dei sistemi di riscaldamento a circolazione naturale

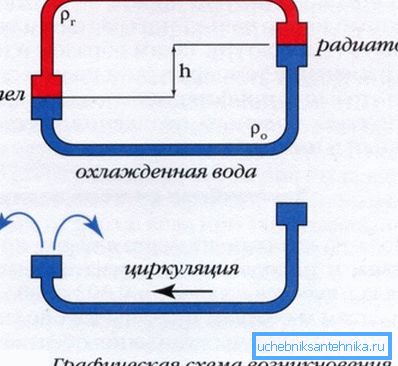

La loro principale differenza è che non usano una pompa di circolazione per creare pressione. Il liquido si muove per gravità, dopo il riscaldamento viene spinto verso l'alto, quindi passa attraverso i radiatori, si raffredda e ritorna in caldaia.

In confronto ai sistemi con circolazione forzata, il diametro dei tubi per il riscaldamento con circolazione naturale dovrebbe essere maggiore. La base del calcolo in questo caso è che la pressione di circolazione supera le perdite per attrito e le resistenze locali.

Per non calcolare il valore della pressione di circolazione ogni volta, ci sono tabelle speciali compilate per differenti differenze di temperatura. Ad esempio, se la lunghezza della tubazione dalla caldaia al radiatore è 4,0 m, e la differenza di temperatura è di 20 ° C (70 ° C in uscita e 90 ° C in alimentazione), la pressione di circolazione sarà di 488 Pa. In base a ciò, la velocità del refrigerante viene selezionata cambiando D.

Quando si eseguono calcoli con le proprie mani, è richiesto anche un calcolo di verifica. Cioè, i calcoli sono eseguiti nell'ordine inverso, lo scopo del test è determinare se le perdite di attrito e le resistenze locali non superano la pressione di circolazione.

Riassumendo

Il calcolo della conduttura del riscaldamento è un compito molto importante in fase di progettazione. Le informazioni contenute nell'articolo ti consentiranno di calcolare autonomamente il sistema di riscaldamento, in modo da garantire un microclima confortevole in casa (vedi anche l'articolo Quali tubi per il riscaldamento sono migliori: un'analisi delle 4 opzioni più comuni).

Nel video di questo articolo, il calcolo della pipeline viene eseguito alla velocità consentita.
