Il progetto di riscaldamento di una casa a due piani:

Quale potrebbe essere il riscaldamento in una casa a 2 piani? Come diluire il liquido di raffreddamento, quali dispositivi di riscaldamento utilizzare? Come calcolare la potenza termica della caldaia e quale caldaia si preferisce? L'articolo non rivendica la verità in ultima istanza: esprime solo il punto di vista dell'autore su questi problemi.

insediamenti

Come viene calcolato lo schema di riscaldamento dell'acqua di una casa privata a 2 piani?

• 60 watt di calore per metro cubo di volume sono considerati come il valore base della potenza termica.
• 100 watt di calore vengono aggiunti a ciascuna finestra nella parete esterna, 200 a ciascuna porta.
• A seconda della zona climatica, viene selezionato un coefficiente regionale:

Pertanto, il riscaldamento di un edificio di 2 piani con una superficie di 70 metri, un'altezza del soffitto di 3 metri, 8 finestre e 3 porte, situato a Sebastopoli, può essere calcolato come segue:

1. Il volume della stanza è (70 * 3) * 2 = 420 m3.
2. La potenza termica di base è 420 * 60 = 25200 watt.
3. Le finestre e le porte eseguiranno le proprie regolazioni: 25200+ (8 * 100) + (3 * 200) = 26600 watt.
4. Il clima caldo della Crimea ridurrà il fabbisogno energetico: 26600 * 0,7 = 18620 watt.

La potenza dei radiatori per le singole stanze viene calcolata allo stesso modo.

Nuance: non dimenticare l'area delle camere senza apparecchi di riscaldamento. Se il corridoio si riscalda a causa delle batterie nella stanza adiacente, questa batteria deve essere selezionata in base al volume totale di entrambe le stanze.

Come contare i kilowatt nel numero di sezioni della batteria? È sufficiente dividere la potenza calcolata del dispositivo nella potenza di una sezione, che è sempre indicata nella documentazione di accompagnamento. In sua assenza, puoi concentrarti sui seguenti valori:

disposizione

Quale dovrebbe essere lo schema di riscaldamento di un edificio a 2 piani - la distribuzione del vettore di calore e il collegamento dei dispositivi di riscaldamento? Ecco due delle soluzioni più semplici ed economiche.

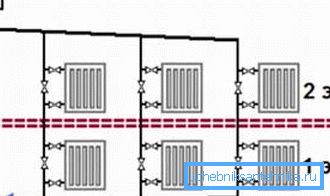

In piedi con riempimento superiore

Il refrigerante sale dalla caldaia nel deposito situato nella soffitta e ritorna alla tubazione di ritorno attraverso i montanti con apparecchi di riscaldamento. Lo schema è interessante, tra le altre cose, perché consente di organizzare il riscaldamento di una casa a 2 piani con circolazione naturale: con una superficie di 50 m2, funzionerà stabilmente senza una pompa di circolazione.

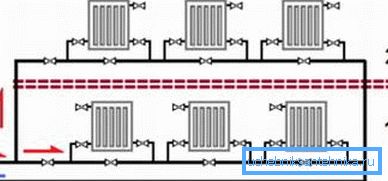

Doppia Leningradka

Leningrado, o un sistema di tipo caserma, è ancora più semplice e più tollerante ai guasti. In generale, si tratta di un anello tra i tubi di mandata e di ritorno della caldaia, in parallelo con i quali sono collegati i radiatori dell'impianto di riscaldamento.

In relazione alla nostra situazione, lo schema di riscaldamento di un edificio a 2 piani includerà due anelli. Tre metri extra di imbottigliamento al secondo piano non cambieranno la temperatura dei radiatori; tuttavia, se lo desideri, puoi essere sconcertato bilanciando gli anelli installando uno starter dell'anello inferiore di disconnessione.

Collegamento dei radiatori

Radiatori di piccola lunghezza (fino a 6-7 sezioni) sono collegati abbastanza tradizionalmente - entrambi i rivestimenti sono situati su un lato.

Ma con una lunghezza maggiore, viene utilizzato uno dei due schemi alternativi:

• diagonale - quando il flusso e il flusso di ritorno sono portati a destra ea sinistra, ai fili inferiore e superiore.
• In basso - quando vengono utilizzati due fili inferiori per la connessione.

In entrambi i casi, è più comodo utilizzare i plug-in plug-in e le donne americane usano attacchi rapidi con un dado a risvolto.

materiale

Cosa è meglio costruire il riscaldamento con le proprie mani? Passiamo attraverso i suoi elementi principali.

calderone

Se la tua casa è gassificata, l'opzione migliore in termini di costo del riscaldamento è una caldaia a gas. Desiderabile - condensazione: l'uso del calore totale della combustione del gas (compresa l'energia che viene assorbita dai prodotti della combustione durante la loro condensazione) aumenta la sua efficienza del 9-11%.

sicurezza

In un sistema chiuso, è responsabile del cosiddetto gruppo di sicurezza: valvola automatica di sfiato, valvola di sicurezza e manometro. Oltre a questi, il circuito è completato con un serbatoio di espansione, compensando un aumento del volume del liquido di raffreddamento durante l'espansione. Il suo volume è assunto approssimativamente a 1/10 della quantità totale di refrigerante.

Utile: il volume del liquido di raffreddamento in un sistema bilanciato è solitamente pari a 15 litri per 1 kW-ora di potenza della caldaia.

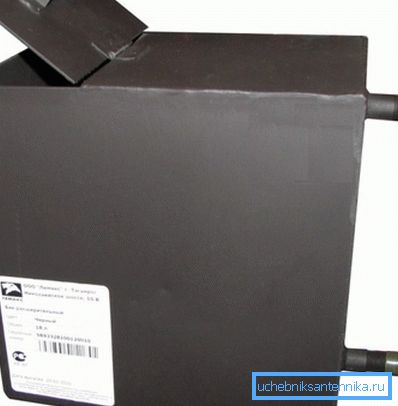

In un sistema aperto (il più delle volte, viene realizzato un sistema di riscaldamento alimentato per gravità di un edificio a 2 piani), le funzioni di tutti i dispositivi di cui sopra sono assegnate a un serbatoio di espansione aperto. È montato sul soffitto del secondo piano o in soffitta. I fondi vengono posati con una pendenza costante, in modo che l'aria da essi venga espulsa dal refrigerante nel serbatoio.

Apparecchi di riscaldamento

Se si utilizza lo schema di riscaldamento di un edificio a 2 piani con una caldaia a combustibile solido, sono preferibili radiatori o registri sezionali in ghisa. La loro grande massa e il grande volume interno significano che dopo che il combustibile si è consumato, il circuito si raffredderà piuttosto lentamente.

In tutti gli altri casi, la scelta migliore sono i radiatori sezionali in alluminio.

Qual è il motivo dell'istruzione?

• Hanno un'eccellente dissipazione del calore.
• Il loro aspetto si adatta al design più sofisticato del salotto.
• Infine, il prezzo - da 280 rubli per sezione - non sembra rovinoso per il proprietario della casa più economico.

tubi

Il tipico intervallo di temperatura per il riscaldamento autonomo è di 50-75 ° C con una pressione non superiore a 2,5 atmosfere.

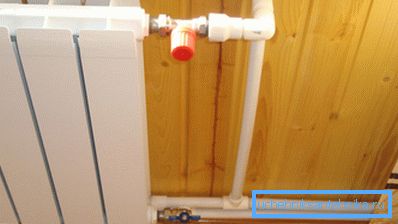

Da qui e raccomandazioni sulla scelta dei tubi per il riscaldamento:

• Polipropilene rinforzato Il rinforzo ridurrà significativamente l'espansione termica del materiale.

• Polietilene reticolato.
• Metallo e plastica. Meglio - con raccordi a pressare: la compressione è molto sensibile alla qualità della calibrazione e alla minima violazione della tecnologia in pochi mesi iniziano a scorrere attraverso le connessioni.

conclusione

Speriamo che le nostre raccomandazioni aiuteranno il lettore nella progettazione e nella costruzione del proprio riscaldamento. Come al solito, nel video allegato è possibile trovare ulteriori informazioni tematiche. Buona fortuna!
