Il registro dei tubi lisci: che cosa dovrebbe essere

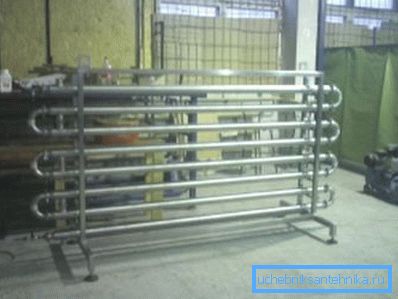

Quando si riscaldano locali con un grande volume: magazzini, officine, hangar, organizzazioni pubbliche, i registri di riscaldamento fatti di tubi lisci sono i più efficaci. Hanno una grande lunghezza. Pertanto, non creano una fonte di calore locale, ma volumetrica.

Negli edifici residenziali, i registri sono utilizzati nei bagni e nei bagni, in cui l'installazione dei radiatori non è redditizia, a causa della loro superficie complessa.

Caratteristiche dello strumento

1. Il dispositivo è composto da diversi tubi, collegati da ponti e posizionati contro il muro. (Vedi anche l'articolo Come aumentare la potenza termica di un tubo di riscaldamento: caratteristiche.)

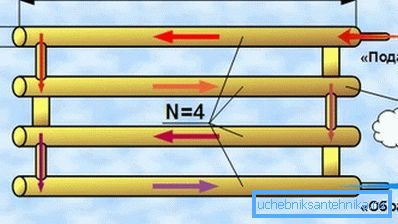

2. Portatore di calore - vapore, antigelo, acqua, olio, entra nel registro da un lato e viene scaricato dall'altro.

Fai attenzione! Tra gli elementi dovrebbero esserci spazi uguali alla loro sezione trasversale + 50 mm. Questo elimina la loro reciproca irradiazione e aumenta il trasferimento di calore dei registri dai tubi lisci.

1. Il diametro degli elementi può variare da 25 mm a 400.
2. La pressione massima consentita nei dispositivi deve essere 1 MPa.
3. Il materiale più comune dei registri è costituito da tubi elettrosaldati in acciaio al carbonio, inossidabile o bassolegato. Ci sono anche dispositivi fatti in casa fatti di elementi in ghisa.

Fai attenzione! I prodotti in alluminio hanno un maggiore trasferimento di calore rispetto all'acciaio. Tuttavia, non sono durevoli. La qualità del liquido di raffreddamento influisce notevolmente sulla loro durata.

1. Gli ugelli del dispositivo sono montati in tre modi: filettati, flangiati e saldati.

Classificazione del dispositivo

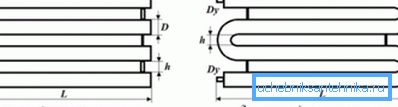

Il dispositivo può avere due configurazioni.

1. Gli analoghi sezionali sono composti da 2/4 elementi, le cui estremità sono chiuse con tasselli, ellittici o piatti. Il refrigerante scorre attraverso il tubo su un lato della sezione e lascia l'altro. Ciò garantisce il massimo trasferimento di calore. Il dispositivo può essere dotato di un capezzolo e ad esso è collegato un rubinetto dell'aria.
2. In dispositivi a serpentina (a forma di S), gli elementi sono collegati da archi, il cui diametro è sezionale. Questa forma conferisce al dispositivo una maggiore efficienza, poiché aumenta l'area per lo scambio di calore. Il riscaldatore (può essere utilizzato per un tubo in PVC rigido liscio) non ha aree con un restringimento del diametro, questo riduce la pressione idraulica.

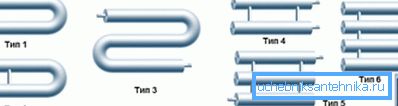

In base alla progettazione, esistono 5 tipi di dispositivi:

• dispositivo a due file a forma di P;
• dispositivo a forma di S a tre file;
• analogo sezionale con jumper di due o più file;
• dispositivo a due file a forma di U con un ponticello;
• analogico sezionale a doppia fila con ponticello.

Valore del registro

1. Alto livello di trasferimento di calore consente di riscaldare efficacemente ampie aree con dimensioni relativamente ridotte del dispositivo. (Vedi anche l'articolo Collegamento alla rete fognaria: caratteristiche.)

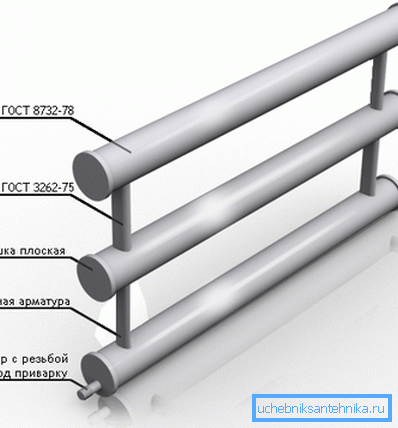

2. Costruire e installare il registro è relativamente semplice.. Il disegno non è necessario per questo. Per realizzare il dispositivo con le proprie mani, è sufficiente avere una saldatrice e una rettificatrice con una ruota di taglio.
3. Il dispositivo può resistere ad alta pressione (circa 1 MPa) ed è resistente ai suoi salti (scosse idrauliche).
4. L'istruzione consente l'uso come refrigerante nei registri: acqua, olio, antigelo, vapore.
5. A causa della sua lunghezza, il dispositivo riscalda uniformemente la stanza..
6. Registri dei prezzi disponibili, non hanno bisogno di accessori aggiuntivi per l'installazione.

Calcoli richiesti

Le perdite di carico lungo tutta la lunghezza del flusso di refrigerante dipendono sostanzialmente dal grado di rugosità delle pareti del tubo. La loro superficie è sempre diversa da assolutamente liscia e presenta irregolarità e sporgenze.

Su questa base, quando si calcola il registro, si deve notare che gli specialisti distinguono tra i tubi idraulicamente lisci e quelli grezzi.

Tubi grezzi e lisci

Le dimensioni e la forma delle sporgenze dipendono dal materiale dei prodotti (il più liscio è il tubo HDPE) e dal suo grado di elaborazione. Condizioni importanti e operative. Nel suo corso, il materiale potrebbe corrodersi, le particelle solide contenute nel refrigerante, ecc. Potrebbero depositarsi sulle pareti del tubo.

Le pareti di tutti i tubi sono coperte da microelevazioni, con un'altezza media delle sporgenze di rugosità. È denotato da una lettera?

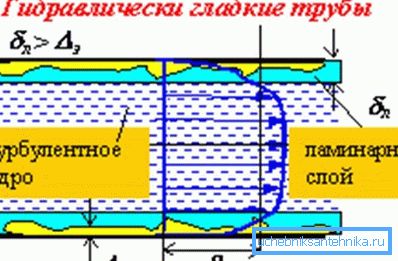

In base a come le dimensioni delle collinette di rugosità sono correlate allo spessore del film laminare (è indicato?), I tubi (con movimento turbolento) sono divisi in 3 tipi.

1. I tubi idraulicamente lisci sono i prodotti di altissima qualità.. Se l'altezza delle microelevazioni è inferiore allo spessore del film laminare, la rugosità della superficie non influisce sul movimento del liquido di raffreddamento. Di conseguenza, la perdita di pressione non dipende dalla rugosità del tubo. Le pareti dei prodotti in questo caso appartengono al liscio idraulicamente.
2. Se l'altezza delle sporgenze è maggiore dello spessore del film laminare, la perdita di pressione dipende dallo scarico interno dei prodotti.. Tali tubi appartengono a idraulicamente ruvido.
3. Quando l'altezza media dei tubercoli è approssimativamente uguale al livello dello spessore del film laminare, le pareti del tubo appartengono alla categoria di transizione della resistenza.

Lo spessore del film laminare è calcolato dalla formula:

??30 • d / Rev?, Dove:

• d è il diametro interno del tubo;
• Re è il numero di Reynolds (portata media del liquido di raffreddamento);
• ? - il valore del coefficiente di resistenza idraulica.

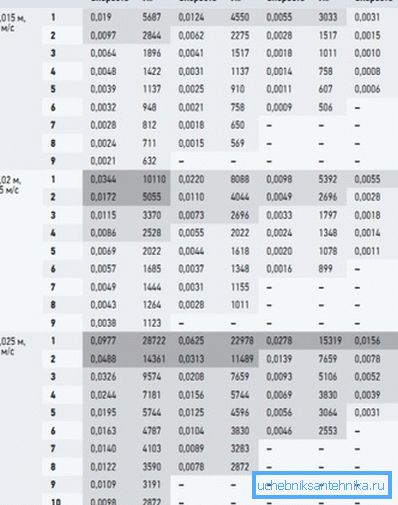

Per calcolare i registri dei tubi lisci per il riscaldamento, è possibile utilizzare una quantità approssimativa di rugosità della rugosità per le pareti. I valori sono presentati nella tabella.

Uno degli indicatori più bassi ha un tubo in PVC liscio - 0,01 / 0,02 mm.

Calcolo della potenza

L'adattamento può essere fatto da solo. Prima di questo, è necessario calcolare il registro dei tubi lisci utilizzando la formula:

Q =? • dn • l • k • (tg? To) • (1 ?? di).

Le lettere in esso significano:

• ?= 3,14;
• dн - diametro esterno dei tubi, in metri;
• l è la lunghezza della sezione o sezione, in metri;
• k - coefficiente di scambio termico (11,63 W / m2 • ° С);
• tg è la temperatura del liquido di raffreddamento;
• a - temperatura dell'aria nella stanza;
• ?di - il coefficiente di risparmio di calore da parte del materiale isolante, quando il registro ce l'ha, la cifra è 0,6 / 0,8, se non c'è, il coefficiente è zero.

Ad esempio, prendi i seguenti dati sorgente:

• lunghezza della sezione - 5 m;
• diametro dei tubi - 159 mm;
• temperatura dell'acqua - 80 °;
• la temperatura nella stanza è di 23 °.

Sostituendo i numeri nella formula, deriviamo un totale di 1655 watt. Il valore indica la potenza termica di un dispositivo orizzontale a riga singola. Quando ci sono diverse sezioni, utilizzare un fattore di riduzione per ciascuna di esse. È 0.9.

conclusione

Quando si effettua il registro da soli, assicurarsi di prestare attenzione al tipo di tubi per esso in termini di scorrevolezza. Questo valore influisce sulla perdita di flusso del liquido di raffreddamento e quindi sull'efficienza del dispositivo.

Il video in questo articolo ti aiuterà a capire il suo argomento.
