Il sistema di riscaldamento a due tubi a pavimento di una

Al momento, vengono utilizzati sia un sistema di riscaldamento a due tubi che un sistema di riscaldamento monotubo di una casa a due piani, e ciascuno di essi, come spesso accade nel confronto, ha i suoi lati positivi e negativi che guidano la loro scelta. In ogni caso, uno qualsiasi di questi circuiti viene utilizzato per fornire acqua calda ai radiatori.

Inoltre, questi sistemi sono applicabili anche con un numero maggiore di piani: la cosa più importante è garantire un'adeguata pressione per la circolazione. E, tuttavia, consideriamo i pro e i contro di entrambi i circuiti e, per aiutare ciò che è stato detto, vi mostreremo un video clip sull'argomento.

Circuiti del radiatore

Vantaggi dei circuiti del radiatore

• Probabilmente il vantaggio principale del riscaldamento del radiatore a singolo o doppio circuito è la sua ampia popolarità per l'intera popolazione, la relativa semplicità di installazione e il riscaldamento decente della stanza, il che è confermato da molti anni di esperienza. Lo schema in sé è piuttosto semplice, quindi è possibile vedere layout simili in quasi tutti i grattacieli residenziali e pubblici, le imprese industriali, le scuole, gli ospedali e così via.
• Ma oltre alla semplicità, ci sono anche i suoi charms, ad esempio, puoi installare un termostato su ogni singolo radiatore, come nella foto sopra, e questo ti permetterà di creare un microclima separato in ogni stanza, anche se la temperatura complessiva dell'acqua sarà uguale. Inoltre, ai nostri tempi, viene praticata l'installazione di prese di fronte a ciascuna batteria, che consente di sostituirla senza scaricare l'acqua dall'intero sistema.
• Ora fondamentalmente si possono trovare due tipi di contorni di tubi in acciaio e polipropilene, anche se ultimamente il polipropilene è diventato sempre più sicuro nelle posizioni di guida, spostando il metallo. Ma i radiatori stessi sono ancora fatti di metallo, e sono fatti di ferro, acciaio, alluminio e bimetallo (acciaio con alluminio).

Sistemi a circuito singolo

Nota. In ogni caso, che si tratti di un circuito monotubo o bipot, durante la distribuzione del riscaldamento vengono utilizzati due tubi: alimentazione e ritorno. La differenza sta nello schema elettrico dei radiatori.

Quindi, capiamo qual è lo schema di riscaldamento monotubo di una casa a due piani (o qualsiasi altra) e ne valutiamo i vantaggi e gli svantaggi. Come potete vedere nell'immagine in alto, il circuito è collegato alla caldaia di riscaldamento (può essere anche una stufa con un bollitore e una pompa di circolazione incorporati nel sistema) ei radiatori sono integrati in esso con entrambi i rubinetti.

Vale a dire, da quale tubo il refrigerante entra nella batteria, ritorna allo stesso tubo solo qualche centimetro (la connessione stessa può essere inferiore, come nel diagramma, superiore e diagonale).

Allo stesso tempo, non è necessario che i radiatori siano collegati se il circuito è orizzontale dal lato di alimentazione o di ritorno, può anche essere un montante - tutto dipende dal layout della casa e qualsiasi istruzione è inappropriata qui.

Questo metodo di installazione del riscaldamento è vantaggioso a causa del suo basso costo, poiché viene utilizzato meno materiale per la costruzione, che a sua volta riduce i costi di manodopera. Riducendo la lunghezza della linea, che viene sempre osservata con un tale schema di cablaggio, si ottiene una diminuzione del refrigerante nel sistema, che consente di spendere meno energia per il riscaldamento.

Immediatamente possiamo dire che l'effetto maggiore è possibile solo se ci sono tre o quattro radiatori in un circuito, anche se alcuni sostengono che l'effetto è possibile anche con cinque unità, la cosa principale è che viene osservata la giusta pressione nel sistema. Il problema è che in ogni area di connessione il liquido di raffreddamento viene diluito con un liquido più freddo e dopo diversi punti il ​​suo raffreddamento è già evidente anche quando il radiatore sente la mano.

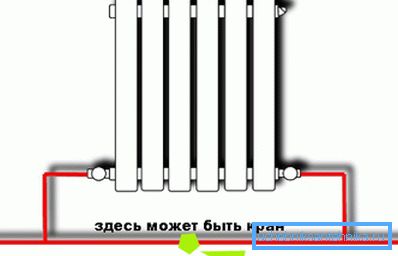

A causa della perdita di temperatura del liquido di raffreddamento, in alcuni casi, i residenti tagliano le valvole di intercettazione nel principale tra le uscite del radiatore in modo che il fluido circoli direttamente attraverso le sezioni. Questo, naturalmente, aumenta la temperatura di alcuni gradi, ma poi la situazione con i punti successivi diventa ancora peggiore.

Nota. Se si desidera veramente installare un sistema a ciclo singolo in un edificio a due piani, è consigliabile per ciascun gruppo di 3-4 radiatori installare un riser separato in base al principio del raccoglitore.

Sistemi a doppio circuito

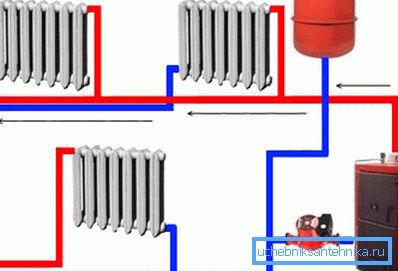

Ma il più delle volte quando si installa il sistema di riscaldamento usano sistemi a doppio circuito, nonostante il prezzo della loro installazione e il materiale per la disposizione sia molto più alto. Il vantaggio principale di tale sistema è che tutta l'acqua calda si muove lungo lo stesso circuito, senza essere diluita lungo il percorso, ma semplicemente dando una parte del volume in ogni punto, che, se c'è abbastanza pressione, non influenza la temperatura anche dei radiatori più separati (vedere .Inoltre l'articolo Sistema di riscaldamento a due tubi o monotubo - l'eterna domanda).

All'ultimo radiatore, il ciclo termina e il refrigerante attraverso di esso entra nel tubo di ritorno a cui non è già collegato alcun dispositivo - l'acqua ritorna direttamente alla caldaia di riscaldamento.

Naturalmente, in tale combinazione si ottengono più tubi, quindi il volume di liquido che deve essere riscaldato aumenta. Ma per risparmiare energia, puoi creare un contorno di polipropilene e isolarlo nei punti giusti, quindi la perdita di calore sarà minima.

conclusione

In conclusione, vorrei richiamare l'attenzione su due punti che sicuramente dovrete affrontare quando installate il riscaldamento in una casa a due piani con le vostre mani.

1. in primo luogo, Il servizio dovrebbe sempre iniziare dall'alto, in questo caso, dal secondo piano.
2. in secondo luogo, Un'ulteriore pompa di circolazione si arresta sempre nel tubo di ritorno, più spesso alla caldaia, anche se ci sono delle eccezioni.

Queste due piccole cose ottimizzano la circolazione del liquido di raffreddamento.
