Incontrare le caldaie per il riscaldamento elettrico 220v

Potresti essere in grado di acquistare una caldaia elettrica per riscaldamento o elettrodi per riscaldare una casa da 220 V nel tuo luogo di residenza o nei negozi online. Ma la cosa più fondamentale qui è calcolare correttamente il potere in modo che sia sufficiente riscaldare la tua casa.

Inoltre, dovrai tenere conto di altri parametri, ad esempio:

• la sezione trasversale del cablaggio nell'edificio in relazione al consumo totale di energia;
• o il fatto che la stabilità della tensione nella rete.

Naturalmente, ci sono molte sfumature diverse e non possiamo fare a meno di loro quando installiamo questi dispositivi, quindi cercheremo di farti conoscere le più importanti.

Caldaie elettriche

Le principali differenze

Nota. Tutte le caldaie elettriche funzionanti a 220 V o 230 V sono suddivise in due categorie principali in base al metodo di riscaldamento di un liquido. Uno di essi lo riscalda con un riscaldatore elettrico tubolare o un elemento riscaldante e l'altro con elettrodi usando un metodo di ionizzazione.

Spiegazioni per la foto:

1. TENY - uno in alto e due in basso;
2. Scambiatore di calore liquido;
3. Strato isolante;
4. Serbatoio di espansione
5. Valvola di sicurezza OB;
6. Sensore di pressione;
7. Gruppo idrico (alimentazione e collegamento del liquido di raffreddamento);
8. Sfiato aria scambiatore di calore: A - ritorno dal sistema, B - alimentazione al sistema

• Le caldaie elettriche che lavorano sugli elementi riscaldanti, di norma, sono montate a parete (montate), hanno un aspetto piuttosto attraente e dimensioni ridotte, che consente loro di adattarsi perfettamente all'interno della stanza. Le valvole termostatiche di avvio in modalità automatica forniscono il livello desiderato di fluido di riscaldamento per mantenere un microclima stabile nella stanza. Ciò è facilitato da numerosi sensori che monitorano non solo la temperatura del liquido, ma anche lo stato dell'aria nella stanza.

• Il guscio del tubo riscaldante è solitamente in alluminio, acciaio o titanio, e all'interno vi è una spirale di nichelcromo con aste di contatto e tutto questo viene premuto nel tubo con sabbia di quarzo. La potenza dell'unità dipende principalmente dalla potenza degli elementi di riscaldamento stessi e dal loro numero, gli impianti domestici (fino a 4 kW) sono alimentati dalla rete 220V (monofase), ma quelli più potenti hanno già bisogno di 380 V (trifase). Alcune caldaie includono una pompa di circolazione ausiliaria, che facilita l'installazione e l'avvio del circuito di riscaldamento.

• Un riscaldamento completamente diverso del liquido di raffreddamento si verifica nelle caldaie a elettrodi, che, come le TEN, funzionano su una rete variabile di 220 V e 380 V (monofase e trifase) e il numero di fasi dipende dalla potenza dell'unità. Ma il tipo di elettrodo di dispositivi differisce non solo dal principio del riscaldamento, ma anche da un minore consumo energetico, sebbene il prezzo di quelli e altri dispositivi con dati di output simili sia all'incirca lo stesso.

• In tali caldaie, sono montati due elettrodi polari, che si trovano direttamente nel fluido riscaldato e qui avviene il processo di ionizzazione. Nella nostra rete, la frequenza della corrente è di 50 Hz, quindi la polarità cambierà tante volte al secondo e gli ioni cambieranno rispettivamente la direzione del movimento. Da tale frequenza si riscaldano, cioè il riscaldatore viene riscaldato.
• Si può notare la sicurezza di tali dispositivi - in caso di perdita di fluido, il sistema interrompe il suo funzionamento, poiché il materiale per il circuito del circuito degli elettrodi scompare semplicemente. Si scopre che negli elementi di riscaldamento il circuito chiude la spirale di nicromo, e qui - il refrigerante stesso.

NOTA! Voglio dissipare immediatamente le preoccupazioni degli utenti che non hanno familiarità con le leggi dell'elettricità - la corrente passa lungo il percorso della resistenza più corta - in questo caso - tra gli elettrodi e la zona di pericolo è solo tra di loro. Il portatore di calore nel sistema non è energizzato, quindi, è sicuro, come dice l'istruzione sull'uso della caldaia.

Modelli Tenovy

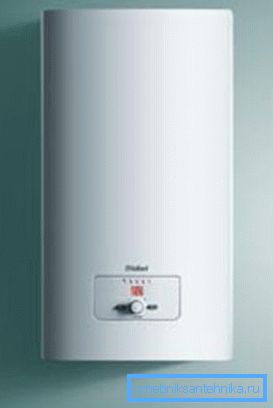

Nella foto in alto vedi la caldaia elettrica WAILLANT eloBLOCK TEN. Tale modifica occupa una posizione di rilievo negli standard mondiali non solo nelle caratteristiche tecniche, ma anche nel design, che consente al dispositivo di riscaldamento di adattarsi perfettamente all'interno della stanza.

La potenza di questo dispositivo con diverse modifiche può variare da 6 a 28 kW, quindi è possibile alimentare diversi modelli _?220 V o da _?380V - tutto dipende dalla potenza consumata e prodotta dell'unità.

WAILLANT eloBLOCK ha una temperatura massima di riscaldamento dell'acqua di 85 ° C con un volume di un serbatoio di espansione del riscaldamento di 7 litri, una pressione minima di esercizio di 0,8 bar e un massimo di 3 bar. Durante il funzionamento, si consiglia di mantenere la pressione entro 1-2 bar, anche se, se necessario, questo è un indicatore, ovviamente, può essere modificato. Le dimensioni del dispositivo altezza / larghezza / profondità sono 740x410x330 mm con una massa di 34 kg.

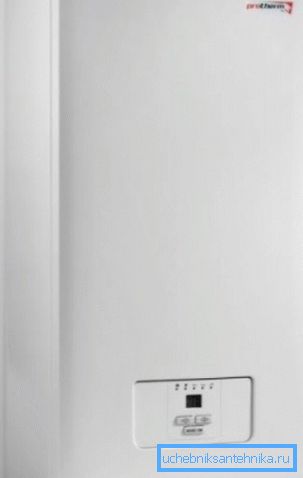

La caldaia mono-planimetrica TENOV del tipo PROTHERM 12K incernierato rappresenta l'unità di riscaldamento in cui i modelli 6K e 9K funzionano da una rete variabile 220B. Ma il modello 12K, 18K, 21K, 24K è già collegato alle tre fasi _?380 V, ma allo stesso tempo, i modelli 6K e 9K hanno anche la possibilità di una connessione trifase.

Il dispositivo ha 2 elementi riscaldanti con sei livelli di potenza, la potenza nominale è di 6 kW con un'efficienza media del 99%. La temperatura massima dell'acqua è di 85 ° C, la pressione massima di esercizio della pompa è di 0,8 bar, il minimo è di 3 bar, la pressione consigliata di 1-2 bar.

Modelli di elettrodi

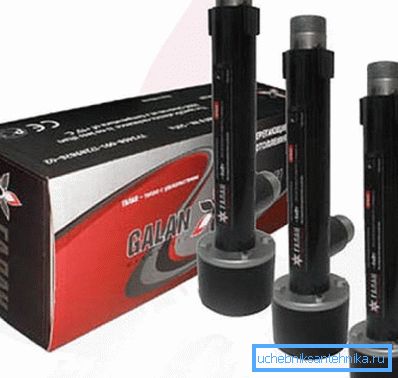

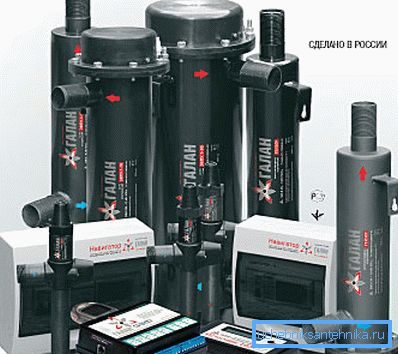

In Russia, più spesso nei negozi si possono trovare i prodotti del produttore nazionale Galan, e questo è molto buono, dal momento che tali unità possono riscaldare una stanza con qualsiasi area e possono far fronte a ciò non peggiore delle costose controparti importate.

Tali dispositivi si possono facilmente installare con le proprie mani, naturalmente, se si comprendono i circuiti di riscaldamento. I riscaldatori ionici a flusso sono ampiamente utilizzati sia per i circuiti dei radiatori che per i sistemi di riscaldamento a pavimento - la condizione principale è che la caldaia sia in posizione verticale e al di sopra del tubo di alimentazione.

Tabella del rapporto tra la potenza delle caldaie e le dimensioni della stanza

Nota. La tabella mostra le modifiche del produttore Galan, ma sono costantemente migliorate nel tempo. Pertanto, questi parametri possono essere percepiti solo come generali, ma non precisamente caratterizzando uno o un altro tipo di caldaia.

conclusione

Come potete vedere, l'installazione di qualsiasi caldaia elettrica in termini di complessità sarà molto più facile rispetto all'installazione di gas, combustibile liquido e persino unità a combustibile solido, poiché non dovrete risolvere il problema dei gas combusti esausti - qui semplicemente non esistono! In questo articolo c'è un video clip che ti aiuterà a conoscere meglio il materiale.
