Installazione corretta dei radiatori bimetallici nelle case

Nella maggior parte delle regioni del nostro pianeta con un clima temperato, continentale e freddo, i sistemi di riscaldamento dell'acqua autonomi o centralizzati sono considerati i metodi più efficienti per il riscaldamento di edifici residenziali e commerciali. Come refrigerante, di solito usano acqua semplice o liquido non congelante che circola tra la caldaia di riscaldamento e gli scambiatori di calore locali, che vengono utilizzati dai radiatori per riscaldamento domestico.

Installazione indipendente di un impianto di riscaldamento domestico

Attualmente, ci sono un gran numero di vari elettrodomestici per riscaldamento fatti di vari materiali che utilizzano tecnologie avanzate, quindi più avanti in questo articolo considereremo in dettaglio le prestazioni di base dei radiatori bimetallici progettati per il riscaldamento di appartamenti residenziali e case private con un sistema di riscaldamento autonomo o centralizzato.

Inoltre, per gli artigiani di casa qui verrà offerta un'istruzione dettagliata, che presenta una descrizione dettagliata della tecnologia di auto-assemblaggio e collegamento dei radiatori bimetallici a un sistema di riscaldamento domestico.

Caratteristiche di design dei radiatori bimetallici

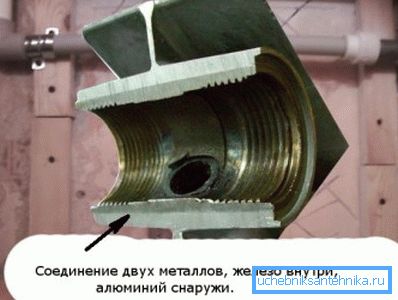

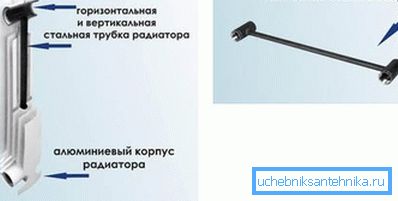

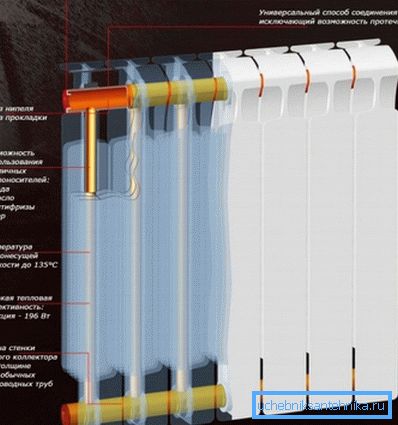

Tutti i radiatori per riscaldamento domestico bimetallico sono costituiti da due diversi tipi di metallo e nella maggior parte dei casi sono un circuito composito in cui i collettori interni e i condotti termici verticali sono realizzati in acciaio, mentre il rivestimento esterno e l'alettatura laterale sono realizzati in metalli non ferrosi ad alta conduttività termica.

Un'altra caratteristica caratteristica dei prodotti bimetallici è che i loro canali interni hanno una sezione trasversale più piccola rispetto alla normale batteria in ghisa, quindi, con la stessa pressione e portata, un cambiamento completo del volume totale di trasferimento termico in essi avviene più velocemente, grazie al quale hanno un maggiore trasferimento di calore .

Fai attenzione! Durante il riscaldamento e il raffreddamento di elementi bimetallici, in un determinato momento, è possibile udire i caratteristici clic a basso volume. Dovrebbe essere noto che sorgono a causa della differenza nei coefficienti di espansione lineare di diversi metalli, quindi, sono considerati normali.

Vantaggi e svantaggi

Lo svantaggio principale di tutti i radiatori bimetallici, rispetto alle batterie in ghisa, è il loro prezzo relativamente alto, dovuto all'alto costo dei metalli non ferrosi utilizzati per la produzione di elementi di alettatura laterali dissipanti calore.

Allo stesso tempo, nonostante i costi elevati, tutti i prodotti bimetallici presentano numerosi vantaggi innegabili, che sono i seguenti:

1. A causa del collettore di alimentazione dell'acqua a pareti spesse e dei canali verticali di conduzione del calore in acciaio, tali radiatori sono molto affidabili, poiché non si deformano sotto l'influenza di alte temperature, resistono bene ai carichi idrodinamici, perché sono progettati per la pressione dell'acqua nel sistema fino a 52 kg / cm ?.
2. L'acciaio strutturale e tubolare è meno suscettibile alla corrosione rispetto all'alluminio., pertanto, le pareti interne dei tubi non si ossidano praticamente e non si sovrappongono con la calce.

1. Le alette in alluminio per esterni hanno un'alta conduttività termica., e grazie a un profilo della sezione trasversale appositamente progettato, ha una grande superficie esterna, pertanto, tali parti hanno un elevato trasferimento di calore e una buona capacità di dissipazione del calore.
2. Tra l'altro, i prodotti con alette in alluminio sono significativamente più leggeri delle batterie in ghisa., pertanto, l'installazione di radiatori termici bimetallici può essere effettuata in modo indipendente, senza assistenza.
3. I radiatori bimetallici hanno una lunga vita di progettazione, e il rivestimento decorativo esterno con smalto poliestere in polvere conferisce loro un aspetto estetico.

Suggerimento: Quando si sceglie un radiatore bimetallico colorato, si dovrebbe dare la preferenza ai modelli di luce, e soprattutto di bianco, poiché la superficie luminosa ha la migliore capacità di radiazione del calore.

Assemblaggio di sezioni di riscaldamento

Tutti i tipi di radiatori domestici sono in vendita sotto forma di batteria finita assemblata da più sezioni di elementi riscaldanti.

A seconda del volume del locale riscaldato, la capacità di isolamento termico delle pareti portanti dell'edificio, nonché le caratteristiche climatiche di una particolare regione, le dimensioni e, di conseguenza, la capacità termica della batteria possono essere modificate in qualsiasi momento scollegando o aggiungendo il numero richiesto di sezioni ad esso.

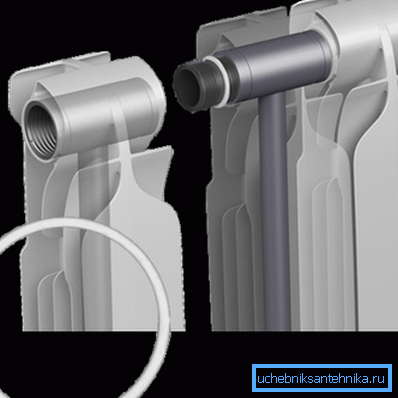

1. Le sezioni di riscaldamento sono interconnesse tramite appositi dadi passanti, sui quali, da una parte, viene tagliata la filettatura destra, e dall'altra parte viene tagliata la filettatura esterna del tubo sinistro.

1. Ogni sezione della batteria ha un foro passante per il passaggio dell'acqua, che anche, da una parte, taglia il lato destro, e dall'altra parte - la filettatura sinistrorsa.

1. Prima di assemblare la batteria, è necessario posare le sezioni adiacenti l'una di fronte all'altra, posizionandole su una superficie piana e piatta rivolta verso il basso.
2. Preparare due dadi passanti, inserirli su una guarnizione di tenuta, quindi serrarli a mano nei fori superiore e inferiore di una delle sezioni 1-1,5 giri, prestando attenzione alla direzione corretta della filettatura.
3. I fori filettati del collettore dell'acqua della seconda sezione devono essere allineati con la parte filettata dei dadi del premistoppa, quindi, per quanto possibile, avvolgerli a mano in entrambe le sezioni contemporaneamente, senza fare molto sforzo.

1. Assicurarsi che le sezioni del radiatore siano allineate tra loro e nella direzione corretta della filettatura, alternativamente, con una forza uniforme, serrare entrambi i bulloni passanti con una chiave speciale del radiatore.

Suggerimento: I moderni radiatori di riscaldamento hanno fori filettati di ingresso e uscita con un diametro della filettatura da 1 "e le tubazioni di alimentazione in casa possono avere dimensioni diverse, ad esempio 1/2" o 3/4 ". Per unirli tra loro, prima di installare è necessario acquistare un kit di installazione speciale per il diametro dei tubi esistente.

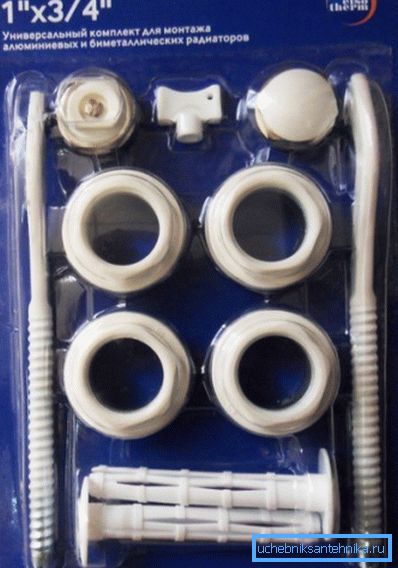

Di norma, consiste di due o quattro staffe a muro con tasselli su cemento o mattoni, due adattatori con filettatura destrorsa, due adattatori con filettatura sinistrorsa, un tappo a vite e una valvola per lo spurgo dell'aria. Inoltre separatamente vanno acquistate valvole a sfera e dadi a cappello americani.

Caratteristiche tecnologiche di installazione

L'installazione indipendente dei radiatori bimetallici a parete viene effettuata utilizzando staffe di fissaggio standard e il collegamento alle tubazioni dell'impianto di riscaldamento avviene tramite un apposito dado a cappuccio, il cosiddetto americano.

1. Prima di installare nuovi radiatori nel sistema di riscaldamento esistente, è necessario eseguire un lavaggio approfondito delle vecchie comunicazioni per rimuovere detriti, ruggine e depositi di sale e calcare dalla superficie interna dei tubi.

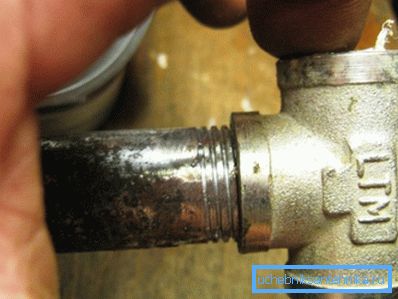

2. Alla fine dei tubi dell'acqua di alimentazione dell'impianto di riscaldamento, tagliare i fili su cui è necessario avvitare tee in ottone o bronzo.

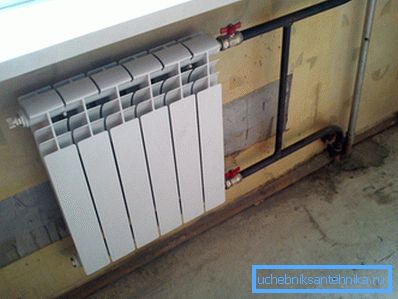

1. Installare i rubinetti dell'acqua a sfera nelle uscite dirette delle tee e collegare le uscite a forma di T dei tubi di ingresso e di ritorno tra loro con un segmento di tubo in modo da ottenere una tubazione di bypass o, in altre parole, un bypass.
2. Nelle aperture di ingresso e uscita del radiatore, installare adattatori della dimensione richiesta, all'interno dei quali avvolgere il connettore filettato di un dado americano.

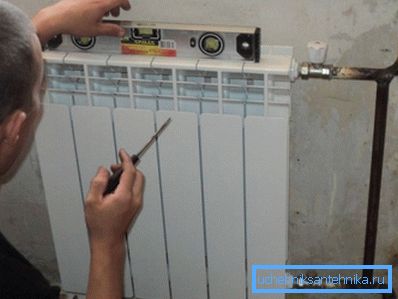

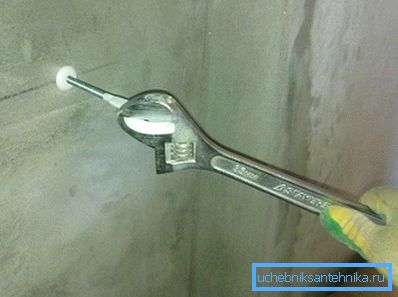

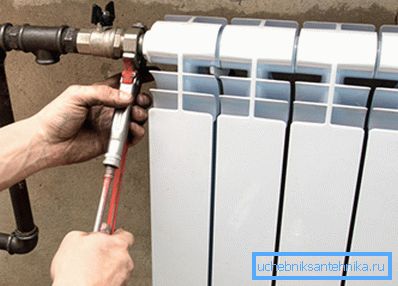

1. Dopodiché, è necessario fissare il radiatore alla parete utilizzando le staffe del kit di montaggio, quindi collegare i dadi prigionieri degli ugelli di ingresso e uscita americani alle valvole a sfera dei tubi di alimentazione e di ritorno dell'impianto di riscaldamento.

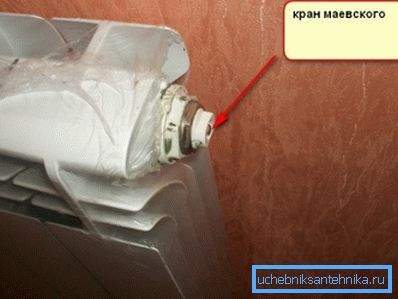

1. All'estremità cieca del collettore superiore di ciascun dispositivo di riscaldamento, installare una valvola automatica o manuale per scaricare l'aria dal sistema, che viene anche chiamato rubinetto di Mayevsky in un altro modo.

1. Per facilità d'uso, invece del rubinetto superiore, è possibile installare un termostato meccanico con le proprie mani, che consente di mantenere automaticamente la temperatura desiderata del radiatore.

1. Al termine dell'installazione, testare il sistema a una pressione operativa elevata, per perdite e perdite di connessioni filettate.

Suggerimento: Per sigillare tutti i collegamenti filettati, si consiglia di utilizzare uno speciale nastro sigillante fluoroplastico (FUM), che dovrebbe essere avvolto in uno strato sottile sul filo, a partire dalla fine del tubo, lungo i fili.

conclusione

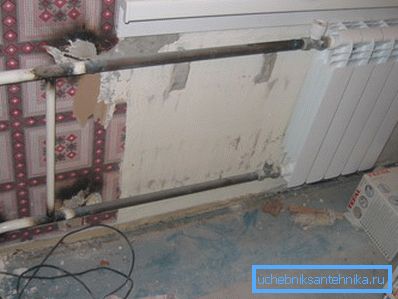

Infine, va notato che l'uso di radiatori bimetallici è ugualmente efficace sia nei sistemi di riscaldamento autonomi che centralizzati, tuttavia, nel caso di riscaldamento centralizzato di un appartamento residenziale, possono essere utilizzati solo tubi in acciaio per collegare i radiatori bimetallici, poiché durante le prove pianificate, le reti di riscaldamento centralizzato possono pressione molto alta per un breve periodo.

Ulteriori informazioni possono essere ottenute guardando il video alla fine di questo articolo o studiando materiali simili in questa sezione sul nostro sito web.
