Installazione di radiatori in alluminio per il

Le batterie in alluminio sono molto più semplici della ghisa convenzionale, quindi puoi installarle da soli, senza alcun aiuto. L'efficienza del dispositivo di riscaldamento dipende anche dalla correttezza della sua installazione, quindi vale la pena soffermarsi su questo problema.

Fase preparatoria

Prima di installare un radiatore in alluminio con le tue mani, devi decidere su alcuni punti:

• assicurarsi che la capacità termica del dispositivo sia sufficiente. Potrebbe essere una situazione del genere che la batteria acquistata non abbia un trasferimento di calore insufficiente a causa della bassa temperatura del liquido di raffreddamento all'ingresso. In questo caso, è sufficiente aggiungere alcune sezioni, come descritto di seguito;

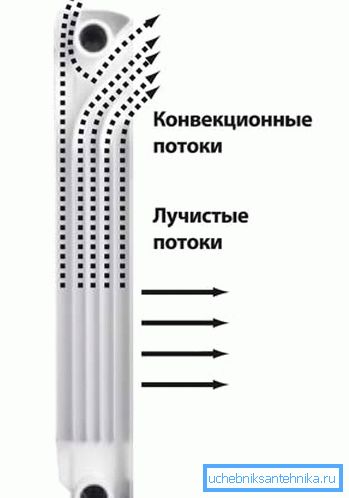

• controlla la taglia. I moderni riscaldatori trasmettono calore alla stanza non solo a causa di radiazioni dalla superficie, ma anche a causa della convezione, in modo che il davanzale della finestra non dovrebbe essere troppo vicino ad esso;

Fai attenzione! La forma delle alette in alluminio è spiegata dal fatto che è necessario dirigere il flusso dell'aria dal basso verso l'alto.

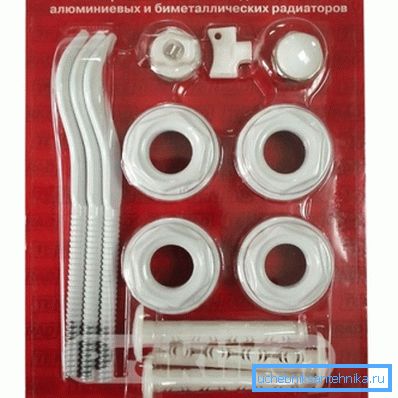

• decidere il tipo di fissaggio. In linea di principio, il set completo di solito include fissaggi per appendere semplicemente il riscaldatore alla parete. Ma a volte è meglio acquistare staffe separate per il montaggio a pavimento (soprattutto perché il prezzo è economico), questa opzione è adatta se la batteria è installata in una sottile partizione in cartongesso o semplicemente non si desidera praticare fori nel muro.

Seleziona il tipo di connessione

Prima di installare i radiatori in alluminio, è necessario risolvere il problema con il tipo di connessione. L'emissione di calore del dispositivo di riscaldamento dipende direttamente da questo.

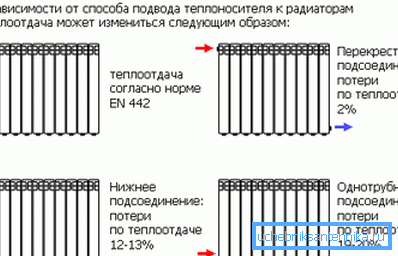

Possibili opzioni per il collegamento del riscaldatore come:

• diagonale (è anche una croce): in questo caso, il refrigerante viene alimentato dalla parte superiore del riscaldatore e il refrigerante raffreddato fuoriesce dal lato opposto rispetto al fondo. A causa di ciò, la batteria si riscalda in modo uniforme e le perdite non superano il 2%;
• con una connessione unidirezionale, la perdita è leggermente superiore, fino al 5%;

Fai attenzione! Se il numero di sezioni del riscaldatore supera 12, una connessione unidirezionale è inefficiente. Il fatto è che le sezioni distanti con questo metodo di connessione semplicemente non si riscaldano.

• con la connessione inferiore (rifornimento e ritorno da diverse parti) le perdite ammontano al 12-13%;
• la connessione unidirezionale più bassa è la più svantaggiosa in termini di trasferimento di calore della batteria. Le perdite possono arrivare fino al 20%, ma i tubi possono essere nascosti sotto il pavimento, quindi viene spesso utilizzato anche questo metodo di connessione.

Tecnologia di installazione

L'intero processo può essere suddiviso in 2 fasi: prima vengono installati gli elementi di fissaggio per la batteria, quindi viene semplicemente appeso alle staffe e collegato al flusso di alimentazione e di ritorno. Dopodiché, sarà solo necessario verificare la tenuta delle connessioni e non dimenticare di chiudere le aperture non necessarie ai lati. Se sono necessarie sezioni aggiuntive, questa procedura viene eseguita prima di montare gli elementi di fissaggio nel muro.

Aggiungi sezione

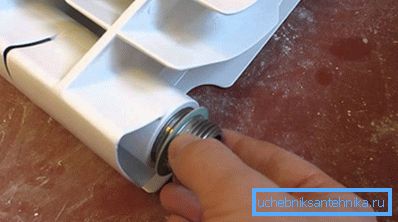

Per aggiungere una sezione aggiuntiva al radiatore, sono necessari 2 nipples con filettatura sinistra e destra su 2 lati, inoltre sono necessarie guarnizioni resistenti al calore per una maggiore tenuta.

Le istruzioni per aggiungere una sezione alla batteria sono:

• il riscaldatore deve essere posizionato sul pavimento, sul tavolo o su qualsiasi altra superficie orizzontale;
• poi i capezzoli vengono inseriti nei fori sul radiatore, senza dimenticare le guarnizioni;
• una sezione supplementare è attaccata a loro e girando i capezzoli la sezione è gradualmente premuta contro la batteria;
• allo stesso tempo, entrambi i capezzoli dovrebbero essere ruotati gradualmente, letteralmente di 1-2 giri, questo è necessario in modo che la sezione non si torci e il metallo del collettore non sia deformato.

Dopo aver aggiunto le sezioni, sarà solo necessario verificare la tenuta dei giunti e procedere all'installazione del riscaldatore.

Installazione e collegamento del radiatore

Il più delle volte, per i radiatori in alluminio vengono utilizzati solo dispositivi di fissaggio a parete, il loro peso è parecchie volte inferiore a quello della ghisa, quindi semplicemente non è necessario un ulteriore supporto dal basso.

Il numero di elementi di fissaggio dipende dal numero di sezioni presenti nel riscaldatore, inoltre i fissaggi sono installati non solo nella parte superiore, ma anche nella parte inferiore del dispositivo. Con il numero di sezioni fino a 9, nella parte superiore del dispositivo è installato solo 1 supporto e 2 nella parte inferiore. Nella tabella sono riportati dati più dettagliati.

Dipendenza del numero di parentesi sul numero di sezioni del radiatore

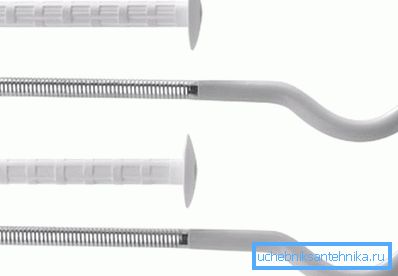

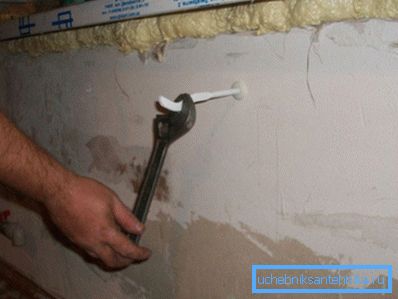

Per quanto riguarda come installare correttamente un radiatore in alluminio, il lavoro inizia con la marcatura dei fori di montaggio. Nonostante il peso ridotto del riscaldatore, è meglio usare gli ancoraggi. Un buco viene semplicemente praticato sotto il supporto, quindi viene inserita una parte in plastica, quindi viene inserita una staffa metallica con sforzo.

In questo caso, l'inserto in plastica si espande e viene fissato saldamente a causa della forza di attrito. Questo è abbastanza per sopportare il carico non solo dall'alluminio, ma anche dalla batteria più pesante.

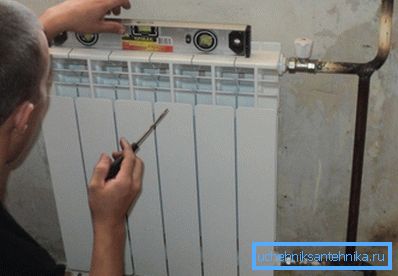

Dopodiché, resta solo da risolvere il problema di come appendere un radiatore in alluminio. L'unico requisito in questa fase è di livellarlo a livello di costruzione. Con una forte polarizzazione, il riscaldamento del dispositivo di riscaldamento si deteriora in modo significativo e quindi il trasferimento di calore sarà inferiore.

Quando si effettua il collegamento alle tubazioni di mandata e di ritorno, si consiglia di utilizzare le valvole a sfera, in modo da poter bloccare rapidamente il flusso di refrigerante nel radiatore durante le perdite. In modo che il funzionamento del sistema di riscaldamento non sia disturbato, sarà necessario un dispositivo di bypass (jumper) che consentirà al liquido di raffreddamento di circolare attorno al dispositivo di riscaldamento disabilitato.

Staffe di pavimento

Questo tipo di fissaggio viene utilizzato nei casi in cui il muro non ha sufficiente portata o a causa delle dimensioni del riscaldatore non ha senso appenderlo (nel caso di radiatori bassi).

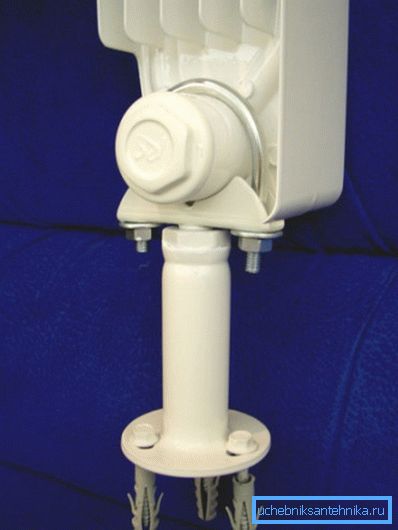

Il design delle staffe di questo tipo è simile - è una gamba in plastica o metallo con una suola ampia (per una maggiore stabilità), nella parte superiore c'è una rientranza per l'installazione del radiatore e la staffa di fissaggio. A volte, invece della staffa veniva utilizzata una piccola catena flessibile (strutturalmente simile alla catena della motosega). La fissazione è necessaria in modo che il radiatore non cada in caso di contatto accidentale con esso.

Nel caso del montaggio a pavimento, il problema di come installare i radiatori in alluminio è più facile da risolvere. Con il numero di sezioni fino a 12-15, saranno necessarie 2 staffe, con un numero maggiore di almeno 3. Gli elementi di fissaggio sono posizionati sul pavimento, di norma vengono fissati mediante tasselli o viti ordinarie (nel caso del pavimento in legno).

Il montaggio a pavimento viene solitamente utilizzato per riscaldatori a bassa o media altezza. Se la distanza tra gli assi supera i 500 mm, per l'affidabilità si consiglia di collegare la batteria alla parete in alto. In questo caso, il fissaggio stesso è necessario solo per la stabilità del riscaldatore, l'intero carico cadrà sulle staffe del pavimento.

Alla fine

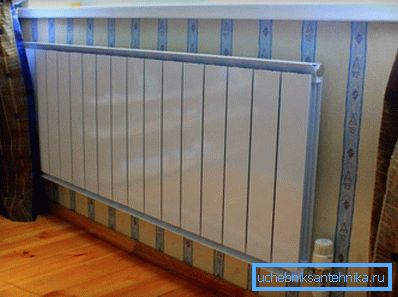

Il processo di installazione dei modelli in alluminio non è praticamente diverso dall'installazione di ghisa convenzionale o batterie bimetalliche. Vengono utilizzati gli stessi tipi di elementi di fissaggio e la tecnologia rimane la stessa. Oltre alle staffe a muro standard, è possibile utilizzare anche supporti a pavimento, a volte questa è l'unica opzione di installazione possibile. Le informazioni proposte aiuteranno non solo a installare correttamente la batteria, ma anche a scegliere il tipo di supporto appropriato.

Il video in questo articolo mostra il processo di assemblaggio e installazione di un radiatore in alluminio.
