Installazione di radiatori in un appartamento: come montare

L'impianto di riscaldamento è una delle più importanti reti di ingegneria di qualsiasi casa. Su come correttamente installati radiatori e tubi, dipende dalla temperatura nella stanza e l'efficienza del liquido di raffreddamento. Se durante la riparazione si decide di risparmiare denaro e installare i radiatori nell'appartamento con le proprie mani, l'aiuto verrà fornito con istruzioni dettagliate, che è possibile trovare di seguito.

formazione

Prima di scegliere, acquistare e installare i radiatori per un appartamento, è necessario preparare a fondo.

Prima di tutto, dovresti scoprire quale tipo di schema di riscaldamento è implementato nella tua casa.

I moderni ingegneri conoscono due principali varietà:

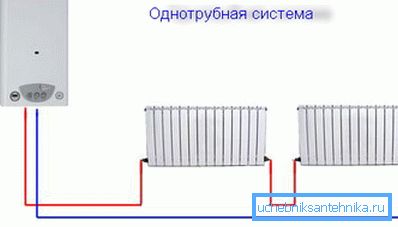

• sistema di riscaldamento monotubo a casa - tipico della maggior parte degli appartamenti urbani del vecchio edificio, collegato al sistema di alimentazione del refrigerante centralizzato (anche se ci sono delle eccezioni);

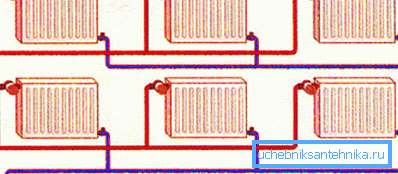

• a due tubi - più comune nelle case moderne, dotato di caldaie individuali.

Fai attenzione! A seconda del numero di condotte di alimentazione e della necessità di acquistare accessori: raccordi, filtri per tubi, valvole e così via. Pertanto, se il sistema è stato identificato in modo errato, potrebbero non essere sufficienti i dettagli o rimarranno molti extra.

strumenti

Per installare i radiatori è stato eseguito meglio, è necessario utilizzare i seguenti strumenti:

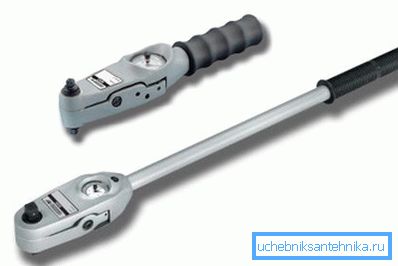

• chiavi dinamometriche, con le quali è possibile dosare con precisione la forza durante il serraggio degli azionamenti;

• materiali di tenuta che prevengono perdite nei giunti di tubi con batterie.

Accessori necessari

Consideriamo più in dettaglio quali altri dettagli, oltre ai radiatori, potrebbero essere necessari:

1. circonvallazione. Richiesto con un sistema di connessione a tubo. È un tubo che collega le sezioni in entrata e in uscita della pipeline, bypassando la batteria stessa. Consente di organizzare un flusso di refrigerante più uniforme e consente inoltre di sostituire o riparare un radiatore danneggiato senza interrompere il funzionamento dell'intera rete di riscaldamento.
2. risultati. Questi includono adattatori, tee, accoppiamenti, angoli e così via. Il loro numero e varietà sono determinati in base alla configurazione delle condotte nell'appartamento e allo schema utilizzato della loro installazione.

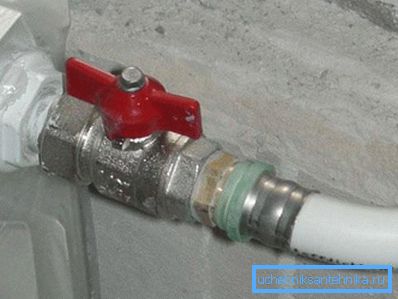

3. valvole. Se non si dispone di esperienza sufficiente nell'installazione di reti di riscaldamento, è consigliabile acquistare rubinetti standard utilizzati per unire tubi con radiatori. I sistemi moderni con valvole automatiche oa sfera sono più difficili da installare e richiedono determinate conoscenze ed esperienza dall'installatore. Quando effettui un acquisto, assicurati di controllare che i parametri del filo e le dimensioni di valvole, tubi e radiatori coincidano.
4. Staffe di montaggio. Il loro design dipende dalle tue preferenze, tuttavia, è anche necessario tenere conto del design della batteria. Ad esempio, per i prodotti in ghisa, sono necessari ganci più durevoli rispetto all'alluminio.

Suggerimento: Quando si scelgono tasselli e bulloni di ancoraggio, è necessario ricordare che dovranno sopportare non solo il peso del radiatore stesso, ma anche la massa d'acqua che fluisce attraverso di essi. Prenditi cura di un significativo margine di sicurezza.

1. Valvola dell'aria (Gru di Mayevsky). Questo elemento necessario viene installato nella parte superiore del radiatore e viene utilizzato per rimuovere i tappi per l'aria, che si formano dopo aver versato il refrigerante nel sistema.

Scelta del luogo di installazione

Ricordare che il sistema di riscaldamento gravitazionale (dove il flusso del fluido non è organizzato dalla pompa, ma a causa della differenza di temperatura e pressione del liquido di raffreddamento) deve essere montato con una pendenza dal flusso del fluido caldo alla sua uscita, altrimenti le batterie formeranno sempre delle prese d'aria.

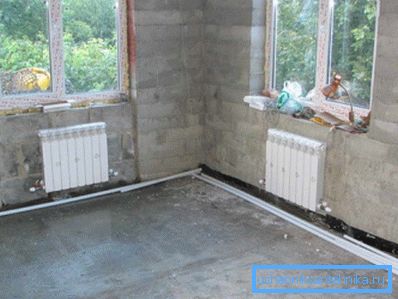

Il luogo più comune per installare i radiatori è sotto le finestre, poiché sono le fonti di aria fredda. Il pannello di riscaldamento deve essere posizionato in modo che il centro cada al centro del blocco finestra. Questo requisito non è necessario, tuttavia, la batteria installata in questo modo apparirà più organica all'interno della stanza.

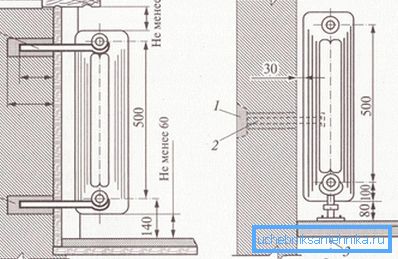

Le seguenti condizioni devono essere strettamente osservate:

• le sezioni di tubi che portano refrigerante al radiatore sono montate con una pendenza da 0,005 a 0,01 (questo significa che la deviazione dall'orizzontale per ogni metro della condotta è di 5 mm);
• la distanza minima dal bordo inferiore della batteria al pavimento è di 10 cm;
• la distanza minima dalla parte superiore del radiatore al davanzale della finestra è di 10 cm;
• la distanza minima dalla superficie della parete alla batteria è di 5 cm.

Questi numeri sono importanti in quanto forniscono una convezione naturale (miscelazione) dell'aria nella stanza. Ricordarsi inoltre di osservare le verticali e le orizzontali quando si collega la batteria.

Suggerimento: Per migliorare l'efficienza del sistema di riscaldamento, è possibile attaccare un foglio di materiale riflettente il calore sulla parete dietro il radiatore o coprire la superficie con un composto speciale con un basso coefficiente di conduttività termica.

Staffe di montaggio

Tutti i radiatori moderni sono montati da sezioni. Il loro numero dipende dal materiale della batteria e dall'area della stanza riscaldata. L'argomento del calcolo della potenza non verrà considerato nell'ambito di questo materiale, ma è necessario sapere che 1 m2 deve essere supportato da una staffa.

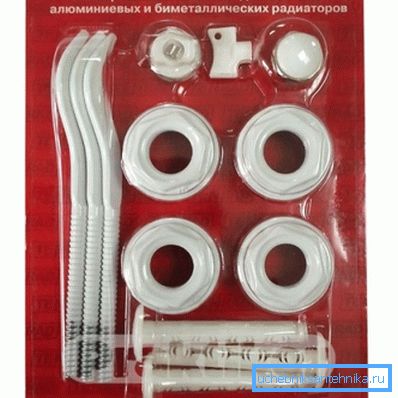

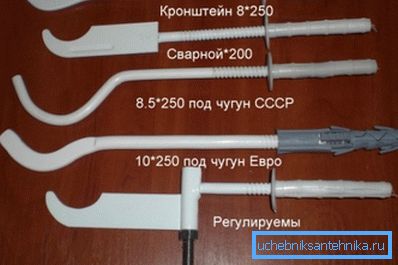

Possono essere realizzati indipendentemente da barre di ferro di adeguato spessore o acquistati in un negozio. Spesso con i moderni radiatori in alluminio, acciaio o bimetallici nel kit ci sono già parti con cui sono montati.

L'hardware di montaggio è installato come segue:

• segnando i punti dei fori di perforazione (ogni gancio deve trovarsi tra le sezioni della batteria);
• i fori sono perforati (qui è necessario fare attenzione a non spostare il trapano da un lato o dall'altro);

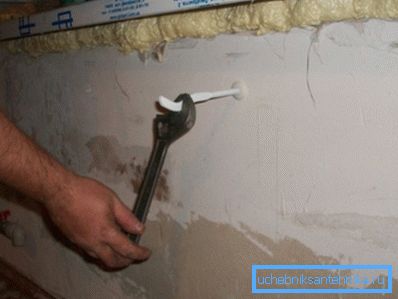

• un tassello viene inserito nel foro, dopo il quale la staffa viene avvitata (alcuni tipi di accessori sono fissati con tasselli: in questo caso non vengono utilizzati i tasselli).

Fai attenzione! Questa fase del lavoro è forse la più importante, poiché dipende dalla correttezza della sua condotta quanto correttamente la batteria "cadrà" sul luogo previsto.

montaggio

Prima di iniziare i lavori, spegnere il circuito di riscaldamento e rimuovere il liquido di raffreddamento. Per fare questo, servite le gru, che si trovano nell'appartamento (se la vostra casa è dotata di un sistema di riscaldamento individuale), o nel seminterrato (nel caso di collegamento al riscaldamento centrale).

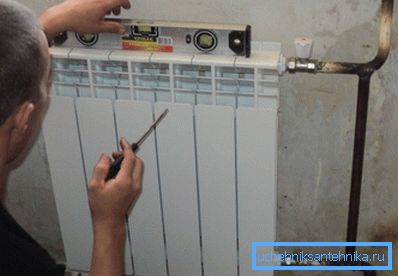

Successivamente, è consigliabile controllare nuovamente l'installazione degli elementi di fissaggio sulla parete. Per questo è il livello dell'acqua o del laser. Ricordare, in una batteria installata in modo irregolare, il liquido di raffreddamento circolerà in modo errato, il che porterà a un riscaldamento non uniforme e alla deposizione di sali disciolti nell'acqua.

Il processo di installazione non è difficile:

• il prodotto installato viene rilasciato da tutte le prese che impediscono alla polvere di entrare negli ugelli;
• nella parte superiore è fissata la gru di Mayevsky;
• un bypass è collegato (se si utilizza un sistema di riscaldamento monotubo);
• la batteria è appesa alle staffe e ancorata alle tubazioni.

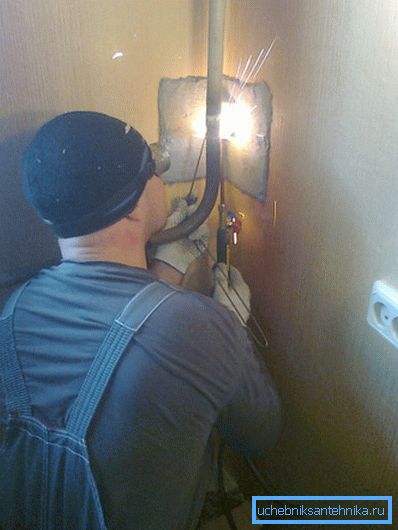

Il collegamento viene effettuato con l'aiuto di speciali manicotti - sgons, che vengono preventivamente arrotolati sui tubi. I giunti sono sigillati con stoppa e silicone sigillante. Con esperienza nella saldatura a gas, è possibile saldare tubi (questo metodo non è adatto a tutti i radiatori).

Suggerimento: Se si installano batterie in alluminio o acciaio, si consiglia di non rimuovere l'imballaggio da esse fino al termine dei lavori di costruzione e assemblaggio per evitare danni alla superficie.

Al termine dell'installazione delle batterie, viene eseguita la cosiddetta crimpatura della rete di riscaldamento. Ciò richiede un dispositivo speciale, il cui prezzo è abbastanza alto da comprarlo per una singola operazione. Pertanto, si consiglia di chiedere aiuto all'ufficio immobiliare o ad una società specializzata.

conclusione

Il calore in casa dipende non solo dal modello selezionato e dalla qualità dell'installazione dei radiatori. È necessario tenere conto di molte altre sfumature: la composizione del refrigerante, la presenza di termostati e così via. Per maggiori dettagli sull'installazione delle apparecchiature climatiche, è possibile imparare dal video che si trova di seguito.
