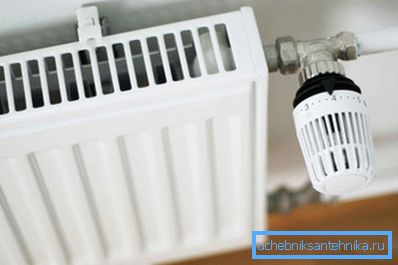

Installazione di radiatori per riscaldamento: norme e regole

L'installazione di un radiatore di riscaldamento è un compito cruciale, la cui qualità dipende dal funzionamento dell'intero sistema. Per evitare un'alluvione nell'appartamento e perdite di connessioni, è necessario conoscere la procedura e le regole per l'installazione degli apparecchi di riscaldamento. Vi diremo come installare un radiatore di riscaldamento.

Installazione di radiatori di riscaldamento

Layout di tubazioni

Le regole per l'installazione dei radiatori possono variare in base al tipo di sistema di riscaldamento e al metodo di collegamento dei dispositivi.

Per tipo di sistema può essere:

1. Tubo singolo. Qui, i prodotti sono collegati in serie a un tubo, che esegue sia l'alimentazione che il flusso di ritorno del vettore di calore. In questo caso, il flusso di ritorno del precedente termoconvettore è il flusso del successivo e ciascun nodo successivo riceve un refrigerante leggermente raffreddato;
2. A doppio tubo. In questo schema, i prodotti sono collegati in parallelo tra due tubi: alimentazione e ritorno. In questo caso, il refrigerante di circa la stessa temperatura viene fornito a tutti i nodi;

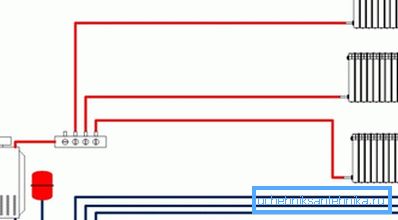

3. collettore. Qui c'è una combinazione dei due metodi precedenti: tra due condotte, alimentazione e ritorno, i circuiti monotubo con un convettore sono collegati in parallelo. Poiché di solito ci sono molti circuiti di questo tipo, sono collegati tramite i collettori, che è stato il motivo del nome del tipo di cablaggio.

Fai attenzione! È semplice distinguere un sistema da un altro: in un sistema monotubo, solo un tubo si inserisce in ogni scambiatore di calore, in un tubo a due tubi ci sono due tubi, in un sistema di raccolta, due tubi di ogni dispositivo vanno a un nodo di raccolta.

Lo schema di installazione dei radiatori presenta le principali differenze nell'implementazione di un sistema a due o un tubo. Il fatto è che l'installazione di radiatori di riscaldamento in un sistema monotubo secondo SNiP richiede un bypass, che impedisce al circuito di rompersi se si rompe uno dei convettori.

Nel caso di circuiti a collettore e a due tubi, le batterie sono collegate in parallelo e il circuito non si rompe. La rimozione e l'installazione del radiatore del riscaldatore sono possibili senza arrestare il sistema. Per fare questo, è sufficiente chiudere i rubinetti installati sugli ugelli di ingresso e uscita del liquido di raffreddamento.

Fai attenzione! I sistemi di cablaggio a due tubi e collettori sono considerati più efficienti e progressivi, ma il loro prezzo è più alto a causa del maggior numero di tubi dell'impianto di riscaldamento e delle valvole.

Metodi di connessione della batteria

Oltre al cablaggio, le modalità di installazione di un radiatore di riscaldamento sono influenzate dal modo in cui è collegato alla tubazione.

Esistono tre metodi:

1. Connessione laterale Nelle case di costruzione sovietica è più comune, soprattutto con cablaggio verticale, quando uno o due riser entrano nella stanza, due tubi di diramazione, a cui è collegato un lato della batteria, entrano dalla stanza;
2. Connessione inferiore. Questo metodo è più tipico del cablaggio orizzontale, quando la linea va lungo il pavimento o sotto di esso, e il dispositivo è collegato all'asse del collettore inferiore agli ugelli;
3. Connessione diagonale. Può essere utilizzato in entrambe le versioni del layout. Qui, l'ugello di consegna entra nell'apertura superiore su un lato del prodotto, e quello di ritorno esce dall'apertura inferiore sul lato opposto.

Fai attenzione! Ci sono ancora dispute su quale schema elettrico è corretto. Si può dire che la connessione inferiore è la meno efficiente, mentre il metodo diagonale riscalda lo scambiatore di calore in modo più uniforme.

Regole di installazione

Prima di installare i radiatori, è necessario conoscere le regole di base e i regolamenti per la loro installazione.

Ci sono regole che sono piuttosto di natura raccomandatoria:

• La batteria è installata sotto la finestra. L'asse centrale dell'apertura della finestra deve coincidere con l'asse centrale del prodotto. Ciò evita le correnti d'aria e la condensa sul vetro;
• È desiderabile disporre i tubi di ingresso con una leggera spinta verso il movimento dell'acqua. Ciò impedirà l'ingresso e l'accumulo di aria nell'unità di riscaldamento e la conseguente perdita di trasferimento di calore.

Ci sono anche regole più severe:

• Il davanzale della finestra non deve coprire completamente la batteria, altrimenti le correnti di convezione non riscaldano il vetro della finestra, il che può causare l'appannamento della finestra e la condensa sul davanzale della finestra;
• La distanza tra la parte superiore del convettore e il davanzale della finestra deve essere di almeno 5 cm;
• La distanza dal fondo del prodotto al pavimento non deve essere inferiore a 5 - 10 cm;
• Ci dovrebbe essere uno spazio di almeno 4 cm tra la parete posteriore del dispositivo e il muro;
• Il davanzale della finestra può coprire il dispositivo non più della metà.

Fai attenzione! Il rispetto di queste distanze consentirà la normale convezione e circolazione del flusso d'aria, che è un prerequisito per un buon trasferimento di calore.

Procedura di installazione della batteria

Se si desidera installare un termoconvettore autonomamente, è necessario conoscere l'ordine di lavoro:

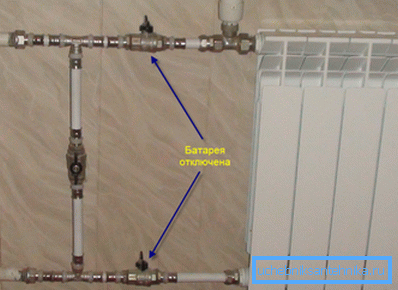

1. Chiudere i rubinetti di alimentazione, quindi smontare il vecchio dispositivo;

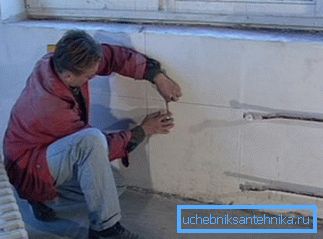

1. Segnare i punti di fissaggio delle staffe per il nuovo prodotto;

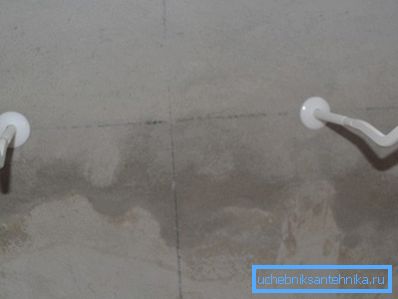

1. Fissare le staffe alla parete con tasselli o bulloni di ancoraggio;

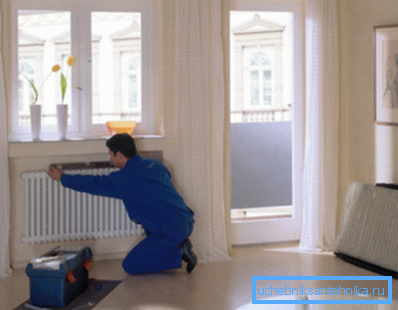

1. Mettiamo il prodotto sulle staffe, controlliamo la geometria con l'aiuto del livello: dovrebbe stare rigorosamente in orizzontale, senza distorsioni;

1. Assembliamo un set di armature: installate la valvola e la valvola sotto la testina termica, così come la valvola Mayevsky per il getto d'aria;

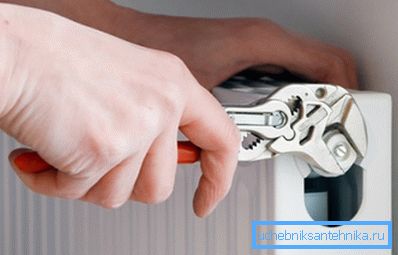

1. Collegare i tubi dal tubo principale allo scambiatore di calore.

Fai attenzione! L'installazione di radiatori in ghisa richiede una preparazione più seria e una selezione dei raccordi di fissaggio, poiché il loro peso molte volte supera i moderni analoghi in alluminio o bimetallici.

conclusione

La sostituzione e l'installazione dei dispositivi di riscaldamento dovrebbero essere prese sul serio, dal momento che la qualità di questi lavori determinerà il comfort in casa. Per installare correttamente, è necessario seguire le istruzioni di installazione e gli standard accettati. Il video alla fine dell'articolo ti aiuterà a evitare errori nel tuo lavoro.
