Installazione di radiatori. tipi di cablaggio. marcatura e

L'installazione indipendente dei radiatori di riscaldamento è un processo molto laborioso, ma non molto complicato. La cosa principale qui è seguire certe regole e fare tutto con attenzione.

Tipi di cablaggio

Affinché il radiatore possa essere installato correttamente, è necessario sapere quale tipo di disposizione del tubo di riscaldamento è stato utilizzato. La tabella in basso descrive questi tipi.

Cosa dovrà essere considerato

1. Quando si autoassemblano le batterie, scegliere un tipo di valvola del radiatore. L'installazione di valvole su radiatori a sfera con un "americano" è piuttosto complicata e richiede buone capacità.
2. Per connettere le batterie alla rete, sono necessarie condutture con una filettatura corrispondente alle dimensioni dei tubi e dei tubi.
3. Le maniche sono avvolte attorno alle maniche. Vengono poi ritorti e inseriti nei radiatori.
4. Prima di acquistare gli elettrodomestici, assicurarsi che il kit di fissaggio per l'installazione dei radiatori corrisponda al materiale utilizzato per realizzare le pareti.

Fai attenzione! In modo che l'aria possa essere scaricata dalle batterie, dovrebbero mettere i colpetti di Mayevsky su di loro. Alcuni modelli di dispositivi sono già stati forniti in fabbrica.

Regole importanti

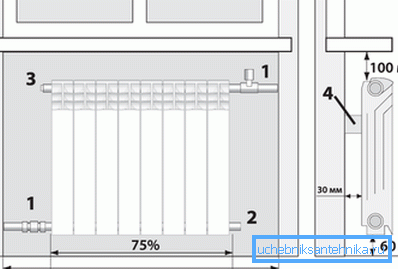

1. Le sezioni delle tubazioni adatte ai radiatori devono essere posizionate con una leggera pendenza nella direzione del flusso del refrigerante. Se vengono posizionati esattamente in orizzontale, l'aria si accumula nei dispositivi, riducendo il trasferimento di calore. Un metro di tubo deve essere inclinato nella direzione del flusso d'acqua, almeno di 5 mm.
2. Installare un radiatore di riscaldamento con le proprie mani dovrebbe essere fatto in modo che il suo asse centrale coincida con l'asse centrale dell'apertura della finestra. Deviazione ammissibile fino a 20 mm.
3. Dal livello del pavimento alla parte inferiore del radiatore deve essere di almeno 60 mm.
4. Dalla parte inferiore del davanzale della finestra fino alla parte superiore del dispositivo, la distanza deve essere di 50-100 mm.
5. Le regole per l'installazione dei radiatori dicono che lo spazio tra la parete e la batteria dovrebbe essere 30-50 mm.
6. Quando si installano i dispositivi di riscaldamento, un prerequisito è la stretta osservanza di verticali e orizzontali.
7. Seguendo le considerazioni di tecnologia ed estetica, le batterie situate nella stessa stanza dovrebbero essere collocate allo stesso livello.

Processo di installazione

L'installazione di radiatori per riscaldamento comporta un calcolo preliminare del numero delle loro sezioni in ciascuno dei locali dell'abitazione. Informazioni su tali calcoli sono disponibili sul nostro sito Web.

Contrassegni e staffe di installazione

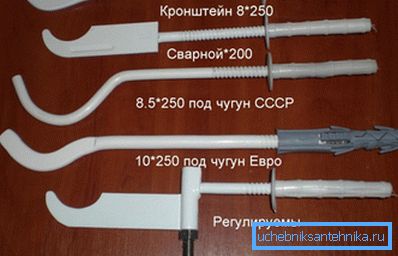

La specifica dell'installazione dei radiatori per riscaldamento prevede che per ogni 5-7 sezioni della batteria ci deve essere una staffa sulla parte superiore e una chiusura sul fondo.

1. Tenendo conto di questa regola, è necessario contrassegnare i punti di fissaggio dei titolari.
2. Quindi è necessario praticare dei fori.
3. I tasselli sono inseriti in essi, in cui le staffe sono a loro volta avvitate.
4. Con una corretta marcatura, il dispositivo poggerà saldamente sui supporti montati e si appoggerà saldamente su di essi.

La successiva installazione di radiatori di riscaldamento con le proprie mani consiste nel collegare i dispositivi ai tubi.

Strumenti e materiali di consumo

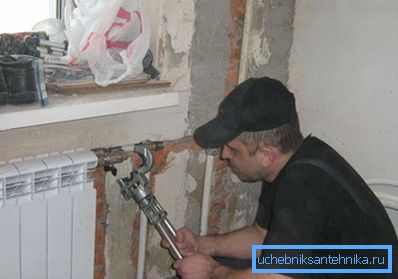

Avrai bisogno di un tipo di chiave dinamometrica con dimensioni. Permette di osservare rigorosamente il momento di coppia. È noto che i tubi del trasportatore di calore circolano sotto pressione.

Fai attenzione! Se i giunti sono stretti, ciò causerà perdite. Un serraggio eccessivo può strappare i fili sugli elementi di collegamento. Per evitare che ciò accada, i moderni modelli di radiatori sono completati con un passaporto. L'istruzione in esso indica, tra le altre cose, le grandezze dei momenti di coppia.

Avrà anche bisogno di un nastro sigillante sigillante e idraulico, il cui prezzo è piccolo.

Installazione di strumenti

1. Se le batterie vengono messe in riparazione, prima di installarle è necessario chiudere il circuito di riscaldamento e scaricare il liquido di raffreddamento.

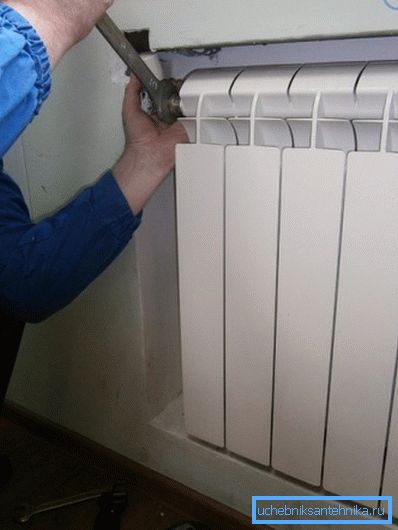

2. Prima di tutto, il dispositivo è appeso tra parentesi.. Inoltre, con l'aiuto di un livello, viene controllata la correttezza della sua posizione orizzontale e verticale.
3. Quindi dal dispositivo stub twistato.
4. Se l'impianto di riscaldamento è monotubo, è necessario collegare una valvola dotata di bypass tra la batteria e la tubazione.. Nel caso di un circuito a due tubi, per la connessione viene utilizzata solo la pulizia con una valvola a vite.

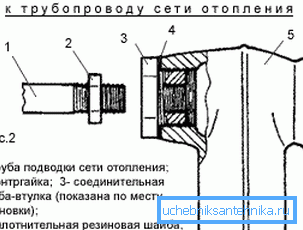

5. L'installazione di radiatori biometrici per il riscaldamento viene continuata dal loro interfacciamento con l'aiuto di gocciolatoi filettati con tubi. Per la tenuta dei giunti viene utilizzata la guarnizione.

Fai attenzione! Dovrebbe essere notato una cosa. L'installazione di radiatori in acciaio, nonché analoghi bimetallici e in alluminio è diversa in quanto, fino alla fine della loro installazione, non è necessario rimuovere l'imballaggio protettivo.

Caratteristiche dell'installazione della batteria in ghisa

Tali radiatori difficilmente possono essere chiamati eleganti. Tuttavia, la ghisa trattiene il calore molto bene, irradiandola gradualmente nella stanza.

Prima dell'installazione, il radiatore deve essere svitato e riaggiustato i nippli, quindi assemblarlo nuovamente.

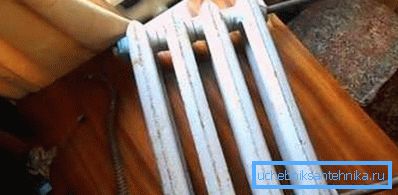

1. È meglio smontare il dispositivo su un banco da lavoro in metallo. È necessario agire con due chiavi del radiatore che vengono inserite nei fori per i capezzoli superiore e inferiore.
2. Per creare una leva (per aumentare la forza applicata) e per una fissazione affidabile, un'asta di metallo o un piede di porco viene inserita nell'orecchio dello strumento, che fissa il dado inferiore.

1. Per fermare lo squilibrio, entrambe le connessioni devono rilassarsi in un momento.
2. Prima del lavoro, scopri la direzione del filo, può essere a destra ea sinistra. Per capire questo, devi mettere il dispositivo di fronte a te rivolto verso l'alto. Quindi il filo sinistro sarà a sinistra e a destra a destra.
3. Svitare i dadi, rimuovere la sezione. Fai lo stesso con tutti gli elementi del radiatore.
4. Quindi, in ordine inverso, assemblarli in un'unica batteria, con un numero di sezioni precalcolate per il riscaldamento di una stanza particolare.
5. Dopo l'installazione, il dispositivo è pressurizzato, se si verifica una perdita, il capezzolo viene regolato nell'area del problema.

Fai attenzione! Le staffe sulle pareti in legno non possono contenere una massa di batterie in ghisa. Su questa base, i dispositivi dovrebbero essere dotati di supporti per il pavimento.

conclusione

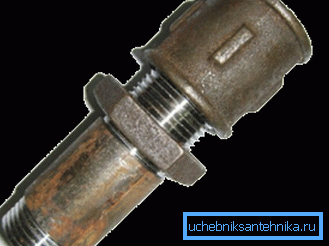

Installazione di radiatori per riscaldamento a gas - l'operazione è piuttosto complicata e costosa. Per l'installazione dei dispositivi è meglio usare sgony. Il video in questo articolo illustrerà il processo.
