Installazione di sistemi di riscaldamento: fasi di lavoro e

02-01-2018
Riscaldamento

L'installazione fai-da-te dei sistemi di riscaldamento non è un compito facile, che richiede di avere determinate conoscenze e abilità. Considereremo le fasi principali del lavoro che vengono assunte dalla tecnologia di installazione del sistema di riscaldamento in modo che possiate far fronte a questo compito da soli.

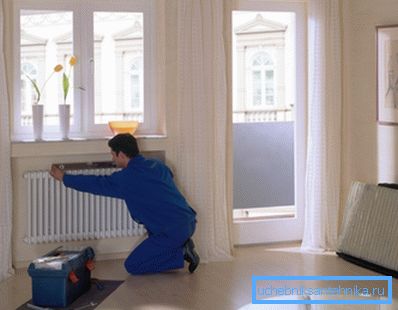

L'installazione di sistemi di riscaldamento richiede conoscenze e capacità.

Fase preparatoria

Progettazione e acquisto di materiali

L'installazione del sistema di riscaldamento con le proprie mani inizia con il design.

Come ogni lavoro tecnico, la costruzione del sistema di riscaldamento richiede una progettazione obbligatoria. Per calcolare e selezionare correttamente tutti gli elementi dello schema, avrai bisogno di una certa qualifica e conoscenza della tecnica, quindi è meglio affidare questo lavoro a un professionista.

Il lavoro di progettazione è meglio affidare un ingegnere qualificato.

In un modo o nell'altro, di conseguenza devi avere un progetto che conterrà:

  • Calcoli di apparecchiature di potenza e dispositivi di riscaldamento;
  • Schemi e disegni, compresi schemi assonometrici e schematici di riscaldamento, disposizione delle comunicazioni e autostrade, dimensioni, diametri, ecc .;
  • Specifiche per tutti i componenti e parti, giunti, raccordi, tubi, radiatori, rubinetti e valvole;
  • Giustificazione della scelta del tipo di radiatori, caldaia, pompa e altre apparecchiature;
  • Nota esplicativa su tutti i tipi di lavoro;
  • Stima con il numero e il tipo di parti e materiali necessari.

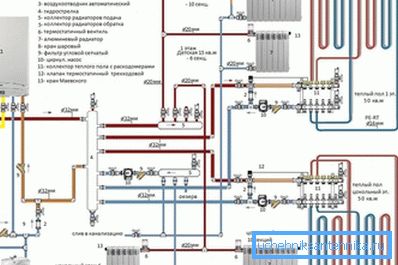

La documentazione di progetto deve essere conforme a SNiP per l'installazione dell'impianto di riscaldamento 3.05.01-85.

Fai attenzione! Di conseguenza, dobbiamo essere chiari su dove esattamente saranno posizionati i radiatori, dove ci saranno dei fori per i tubi che attraverseranno le pareti, dove verranno installati la caldaia e il serbatoio di espansione, la pompa di circolazione e altri elementi del sistema.

Sulla base delle specifiche, viene effettuata una stima per l'acquisto di materiali e attrezzature. Quindi devi scegliere il venditore più responsabile e consegnare tutto ciò di cui hai bisogno all'oggetto. Al momento dell'acquisto, è necessario studiare attentamente l'etichettatura e i certificati di conformità di tutti i prodotti al fine di non acquistare un falso o un matrimonio.

Per il lavoro di installazione sarà necessario uno strumento speciale.

Avrai anche bisogno di preparare in anticipo gli strumenti necessari: un set per la saldatura e il taglio di tubi in polipropilene, chiavi a tubo e chiavi, un perforatore, livello, traino e pasta per connessioni filettate, una pompa per aggraffare il sistema, una matita e altri accessori.

  Fai attenzione! Se è necessaria la sostituzione, nella fase preparatoria, l'impianto di riscaldamento, installato in precedenza, viene smantellato.

Marcatura e montaggio di supporti

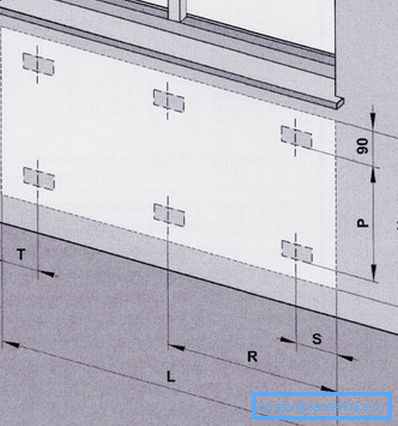

Il corretto markup facilita il lavoro.

Sulla base dello schema che abbiamo, è necessario fare un markup. Prima di tutto, è necessario trovare i luoghi in cui i tubi passano attraverso il muro e contrassegnali con una matita. Più lontano da questi marchi disegniamo linee verticali e orizzontali, lungo le quali le autostrade correranno secondo il disegno:

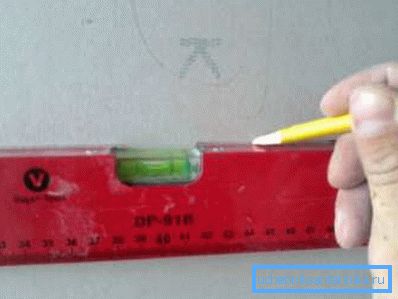

Segnare la linea di passaggio del gasdotto.

Quindi prendiamo clip di montaggio e fissiamo su linee marcate con un passo di circa 50 cm. Il fissaggio può essere fatto con tasselli, se le pareti sono in mattoni o cemento, e anche con viti autofilettanti, se le pareti sono in legno.

La foto mostra una clip con un tubo.

Dopo questo segno il luogo di attacco dei radiatori. Dovrebbero essere installati sotto le finestre ad una distanza di 10 cm dal davanzale della finestra e da 10 a 15 cm dal pavimento. È auspicabile che il dispositivo si trovasse al centro della finestra.

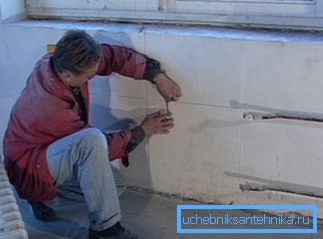

Ci assicuriamo che la batteria sia rigorosamente orizzontale.

Infine, contrassegnando determiniamo il luogo di fissaggio delle staffe per l'installazione di convettori e facciamo la loro installazione utilizzando i tasselli. Per pareti e pareti in cartongesso, è necessario utilizzare uno speciale hardware di montaggio.

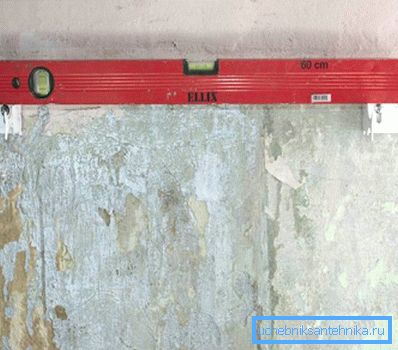

Installa le staffe per la batteria.

  Fai attenzione! L'installazione del sistema di riscaldamento richiede la posizione esatta di tutti i dispositivi e l'esatto adattamento del disegno. È anche importante rispettare il livello orizzontale e verticale.

Fori di passaggio

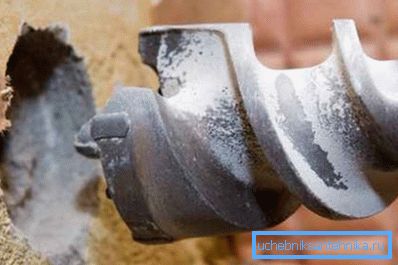

I muri di cemento sono perfetti con un trapano speciale o un utensile diamantato.

Per il passaggio di fori nei muri di cemento utilizzando potenti trapani con punte speciali per calcestruzzo. Le corone e le frese diamantate più preferite con punte pobeditovymi. I fori dovrebbero essere il più possibile uniformi e perpendicolari al piano di parete.

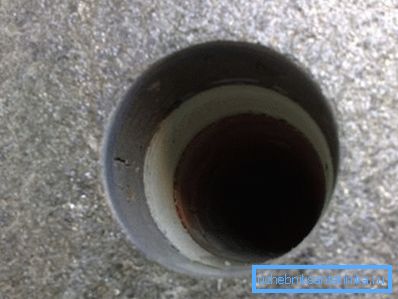

La foratura diamantata dà i fori più uniformi.

Se le pareti sono di legno, è possibile utilizzare un trapano normale con punte di legno. Tali esercitazioni sono le più efficaci:

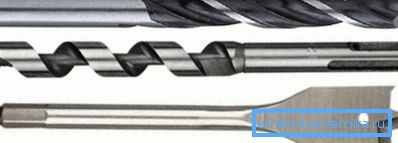

Strumento per la foratura del legno.

La più difficile da tagliare si sovrappone. Per fare questo, puoi usare un potente perforatore in modalità percussione o una corona con un bordo di diamante, e la corona è molto meglio:

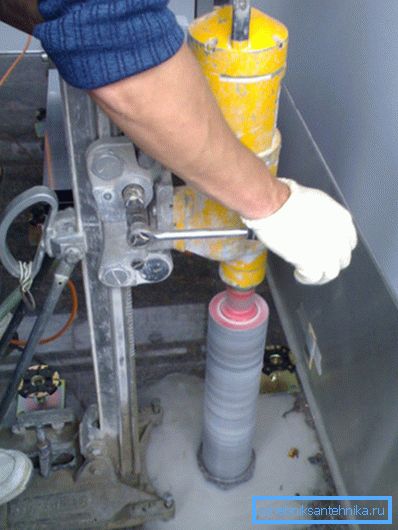

Installazione per calcestruzzo di perforazione diamantata.

Fai attenzione! Il prezzo di un buon strumento è molto alto, quindi è meglio noleggiarlo. Questo può essere fatto in qualsiasi grande supermercato.

Installazione di radiatori

I radiatori devono essere installati in modo responsabile.

Abbiamo già effettuato il markup e l'installazione di staffe per il fissaggio delle batterie. Ora procediamo al loro montaggio e installazione.

La prima cosa che devi svitare futorki (tappi) e preparare le valvole del radiatore. È preferibile utilizzare i rubinetti in polipropilene, che spesso vengono forniti in bundle con il radiatore.

Valvola del radiatore in polipropilene.

La connessione filettata deve essere lubrificata con pasta Unipak e avvolta con il traino. Alcuni idraulici usano il nastro FUM, ma il rimorchio con pasta è più affidabile. Applicare uno strato abbondante sul filo e nel suo corso avvolgere le fibre di stoppa di lino.

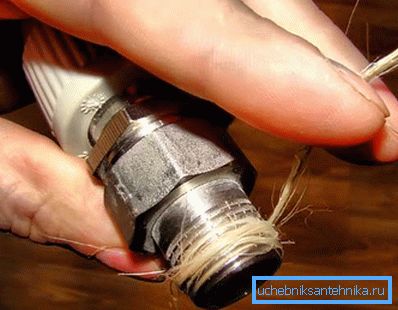

Lubrificiamo la filettatura con pasta ad alta temperatura Unipak e avvolgiamo il traino.

Poi mettiamo il dado svasato del rubinetto del radiatore e lo avvolgiamo prima con le mani, poi contro il fermo con una chiave inglese regolabile. Mettiamo un altro rubinetto, poi la valvola di Mayevsky e chiudiamo l'ultimo foro con una spina.

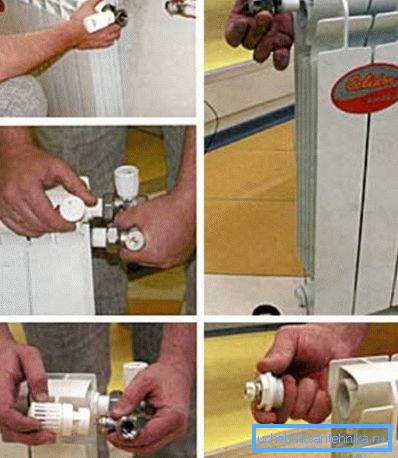

Avvitare i rubinetti, la valvola Mayevsky e la spina.

Fai attenzione! È necessario coordinare la posizione delle gru con lo schema di collegamento del dispositivo: può essere inferiore, laterale o diagonale.

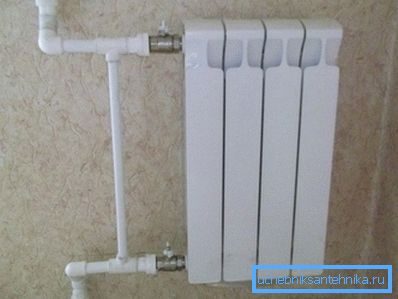

Se disponiamo del sistema monotubo di Leningrado, eseguiamo il bypass obbligatorio. Per fare questo, saldare i segmenti del tubo e collegarli con un tubo più sottile:

Il legame del radiatore con un sistema monotubo.

Per prima cosa montiamo gli adattatori in polipropilene (se necessario), quindi inseriamo il raccordo a T da D20 a D16 su un lato, quindi il capezzolo, quindi il tee sul lato opposto. L'imbracatura è pronta.

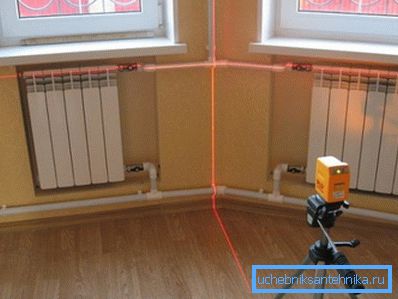

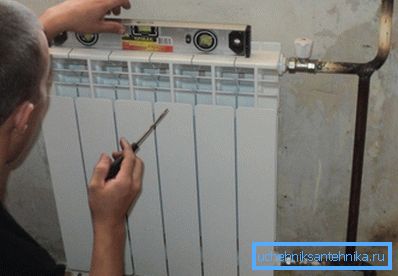

Controlliamo l'accuratezza del livello di lavoro.

Infine, installa il dispositivo sulle staffe e correggi. Controlliamo la planarità del livello dell'edificio di installazione.

Saldatura tubi

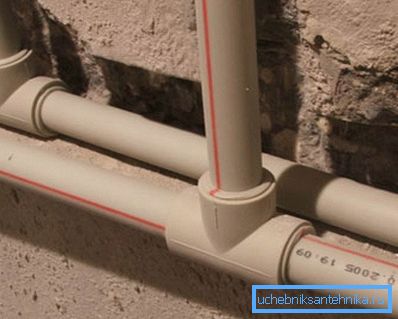

Impariamo a raccogliere la pipeline dal polipropilene.

Le istruzioni su come installare correttamente l'impianto di riscaldamento in polipropilene sono abbastanza semplici. Ma avremo bisogno di una serie di strumenti per la saldatura di tubi di plastica, che possono anche essere affittati nella città di Miass.

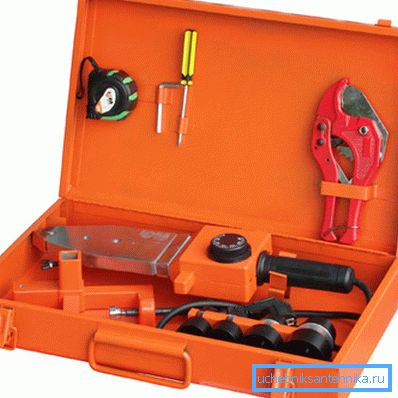

Il kit comprende un saldatore, tagliatubi, ugelli in teflon e un fascoke.

Quindi iniziamo:

  1. Eseguiamo il taglio del tubo secondo il disegno con un tagliatubi;

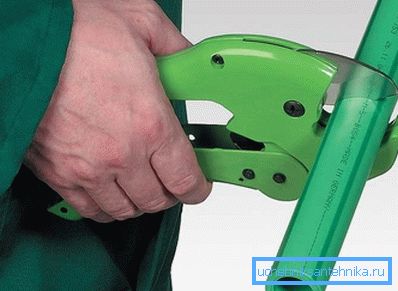

Eseguiamo il taglio.

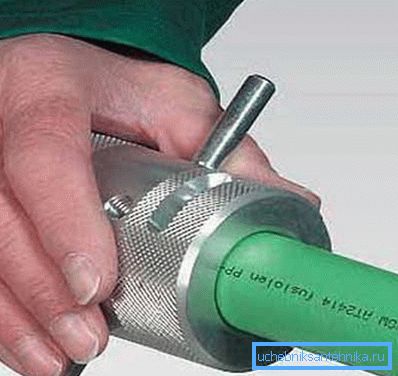

  1. Alle estremità del tubo, è necessario smussare con una pendenza di 15 gradi ad una profondità di 2 - 3 mm. È meglio farlo con un raccoglitore di volti;
Puliamo e smussiamo.
  1. Installare il saldatore sul supporto e impostare la temperatura a 260 gradi. Quindi inseriamo il raccordo sul mandrino e inseriamo l'estremità del tubo nella bussola. Premiamo su entrambi i lati fino a quando le parti si appoggiano sui lati;

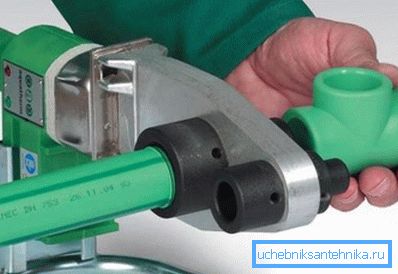

Abbiamo messo i dettagli sugli ugelli in teflon di un saldatore.
  1. Il riscaldamento dura circa cinque secondi, le istruzioni per il saldatore dovrebbero essere uno schema di riscaldamento a seconda del diametro. Dopo il riscaldamento, rimuoviamo le parti e le colleghiamo fino a quando il tubo non entra completamente nella manica;

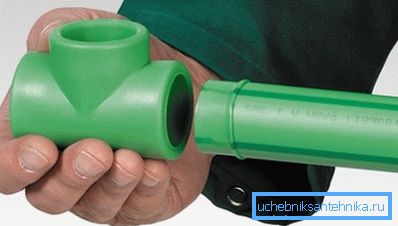

Colleghiamo i dettagli.

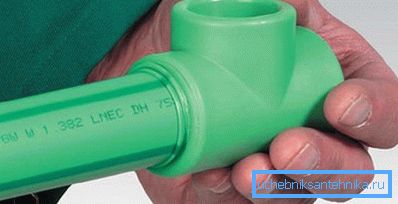

  1. Mantenere le parti immobili, non ruotare. È sufficiente resistere per circa 30 secondi per completare l'impostazione;
Stiamo aspettando che il materiale si indurisca.

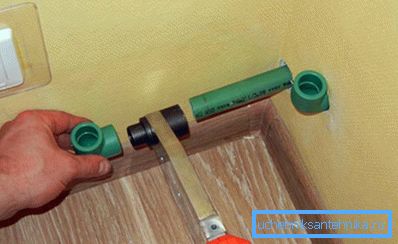

  1. Raccogliamo aree separate sul tavolo, quindi le colleghiamo per peso nei punti di ingresso al muro e ai radiatori.
Eseguire la saldatura a peso.

Fai attenzione! È meglio praticare prima gli scarti per acquisire una certa destrezza e sicurezza nelle azioni, poiché le articolazioni non sono separabili.

Alla fine del tubo sono collegati alla caldaia, una pompa di circolazione è installata sul tubo di ritorno. Quindi il sistema è pressurizzato con una pompa speciale. Maggiori informazioni su questo possono essere trovati negli articoli sul nostro sito web.

conclusione

Se il contratto per l'installazione dell'impianto di riscaldamento sembra troppo costoso per te, puoi far fronte facilmente a questo compito tu stesso. Questo ti aiuterà nella nostra guida e nel video.
