Installazione di tubi di riscaldamento secondo tutte le

L'organizzazione del riscaldamento in casa solo a prima vista sembra essere un compito difficile che solo uno specialista può gestire. Infatti, anche se una persona inesperta esegue l'installazione di tubi di riscaldamento, seguendo tutte le regole, l'output sarà un sistema stabile e duraturo.

Requisiti normativi

Nella progettazione del riscaldamento dovrebbe essere guidato dalle raccomandazioni di 2 norme:

• SNiP 41-01-2003 - questo documento contiene raccomandazioni sul posizionamento di dispositivi di riscaldamento in termini di sicurezza antincendio. Contiene anche i requisiti di sicurezza sanitaria e ambientale;
• SNiP 2.04.05-91 - l'accento principale è posto sulla garanzia della sicurezza antincendio.

I proprietari di case private con riscaldamento autonomo, anche in fase di progettazione, devono prestare attenzione alla potenza della caldaia. È auspicabile che il sistema sia dotato di controllo automatico, che ridurrà / aumenterà la temperatura del liquido di raffreddamento in base alla temperatura nella stanza.

Fai attenzione! Se non viene fornita la regolazione automatica, non è auspicabile che la potenza totale superi i 50 kW. Ciò potrebbe danneggiare la condotta.

Naturalmente, l'installazione del sistema di riscaldamento dei tubi in polipropilene è diversa, ma è possibile selezionare una serie di raccomandazioni generali:

• non è consigliabile nascondere la pipeline nei muri, se la loro durata di servizio è inferiore a 40 anni;
• in modo che il liquido di raffreddamento non ristagni nella batteria, non è consigliabile inclinare più di 1?;

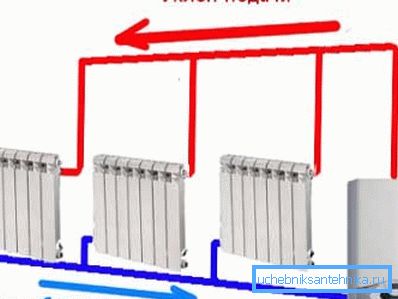

• Si consiglia di posizionare la condotta con una pendenza, la sezione di alimentazione dovrebbe avere una pendenza verso la caldaia, lo scarico - viceversa. Questo è necessario per rimuovere l'aria in eccesso dal circuito di riscaldamento;

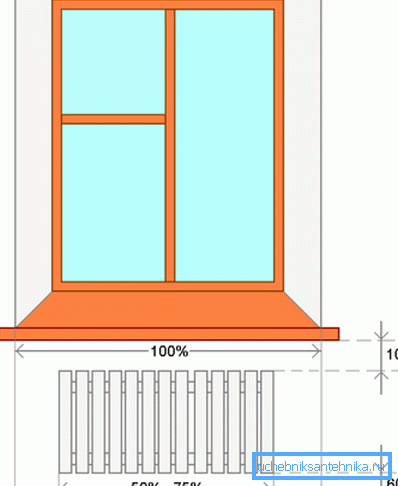

• la lunghezza del radiatore in una zona residenziale dovrebbe essere di circa il 50-75% della lunghezza dell'apertura, in cui è installato;

• se il riscaldatore è integrato nel soffitto, vengono imposte restrizioni sulla temperatura della superficie. Quindi, se si usa un pavimento caldo e le persone sono costantemente nella stanza, allora la temperatura del pavimento non dovrebbe superare i 25? С, se la permanenza delle persone è solo periodica, allora il limite superiore è già 30? С. (Vedi anche l'articolo Pavimento termoisolante in tubi di polipropilene: caratteristiche.)

Installazione di riscaldamento in più fasi

Per raggiungere la durata desiderata, è necessario non solo eseguire correttamente tutto il lavoro, ma anche l'affidabilità del tipo di tubi per l'installazione del sistema di riscaldamento. Il tipo di liquido refrigerante influisce notevolmente anche sulla durata, negli edifici residenziali l'acqua è più spesso utilizzata, ma se le condizioni di lavoro sono abbastanza dure, possono essere aggiunti additivi che interessano la plastica.

Scegliere uno schema di riscaldamento

A questo punto, è necessario decidere esattamente come circolerà il refrigerante attraverso la casa. Devi capire che la decisione influenzerà non solo il microclima della casa, ma anche i costi.

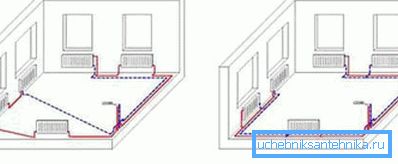

Per quanto riguarda gli schemi di cablaggio dei tubi di riscaldamento, ci sono 3 schemi abbastanza popolari:

• monotubo: per semplicità, può essere rappresentato come un anello in cui sono incorporati i radiatori. Il liquido di raffreddamento, entrando in questo circuito passa attraverso ciascuna delle batterie in successione, da qui l'inconveniente principale - ogni radiatore successivo emette meno energia termica. Ma il costo dell'installazione di tubi di riscaldamento in polipropilene in uno schema del genere è minimo;

Fai attenzione! Quando si organizza il riscaldamento in una grande stanza, i radiatori estremi saranno a malapena caldi. Quindi può essere raccomandato solo per le piccole case.

• bipasso: due circuiti sono organizzati, uno porta l'acqua calda alla batteria, l'altro - rimuove il refrigerante raffreddato e lo invia alla caldaia;

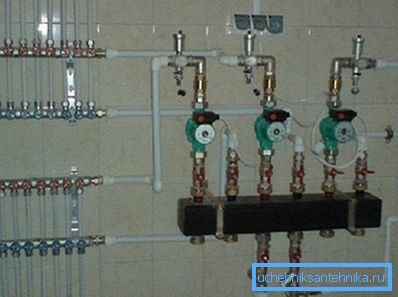

• schema del collettore - l'acqua dal riser scorre nel collettore, da cui 2 tubi sono diretti verso ciascun radiatore (uno eroga il refrigerante, l'altro lo rimuove). Lo svantaggio principale può essere considerato una lunghezza molto maggiore della pipeline, rispettivamente, e l'aumento dei prezzi.

Inoltre, lo schema di installazione del riscaldamento dei tubi in polipropilene può essere suddiviso in sistemi con sversamento superiore e inferiore.

La principale differenza tra i due è l'organizzazione della fornitura di refrigerante:

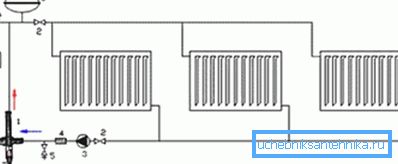

• i sistemi con l'imbottigliamento superiore alimentano il refrigerante sul riser e quindi attraverso i riser secondari, vengono diluiti ai radiatori;

• nei sistemi con riempimento inferiore non c'è supporto principale. La conduttura di alimentazione è posata sul fondo e da essa i montanti ripartono il trasportatore di calore verso i radiatori, cioè non c'è un montante grande (principale).

Selezione della pipeline

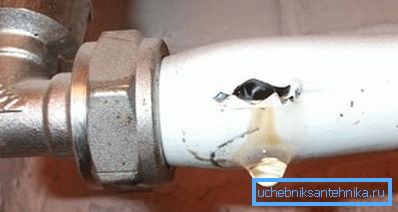

Uno dei difetti più comuni nelle condotte può essere considerato gonfiore alle articolazioni e, di conseguenza, perdite. Tutto ciò può essere evitato correttamente raccogliendo il tubo.

Quando la domanda è risolta, quali tubi dovrebbero essere utilizzati per installare il riscaldamento, è necessario prestare attenzione all'etichettatura. Pertanto, la marcatura ПН10 significa che il tubo resiste a pressioni fino a 10 atmosfere (spessore della parete fino a 8 mm), ma può essere utilizzato solo per l'approvvigionamento di acqua fredda.

Altre marcature, ad esempio, ПН16, ПН20 possono resistere a temperature dell'acqua fino a 80-85? С. Tuttavia, non possono essere considerati la scelta ottimale per il sistema di riscaldamento. In caso di perdite, la riparazione del tubo di riscaldamento senza saldatura sarà difficile da eseguire.

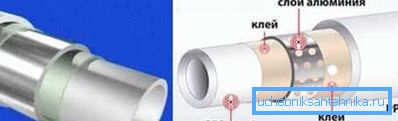

La ragione principale di ciò è l'eccessiva espansione del materiale durante il riscaldamento. Dopo l'inizio della circolazione del liquido di raffreddamento, la tubazione viene semplicemente deformata. Ecco perché per i sistemi di riscaldamento viene utilizzata una pipeline, rinforzata con foglio di alluminio o fibra di vetro.

La principale differenza di una tale pipeline consiste nella costruzione del muro, che consiste in 5 strati. Il resto delle caratteristiche sono simili - la pressione ammissibile raggiunge 25 atmosfere e la temperatura del liquido di raffreddamento - fino a 90? С.

Caratteristiche di installazione del sistema di riscaldamento

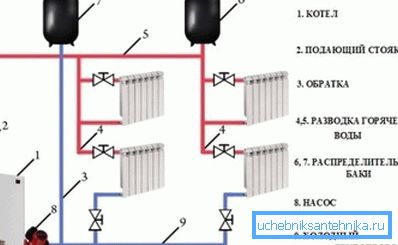

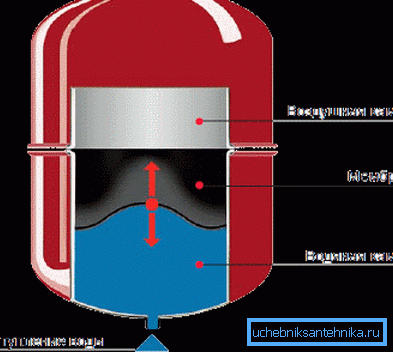

In realtà, l'installazione del riscaldamento di tubi in polipropilene con le proprie mani è che, in accordo con lo schema, i radiatori sono montati e la tubazione viene posata. Allo stesso tempo non è necessario dimenticare il serbatoio di espansione e la pompa.

In generale, il manuale di installazione è il seguente:

• il tubo di alimentazione viene rimosso dalla caldaia e portato nel serbatoio di espansione;

• poi dal serbatoio il gasdotto va ai radiatori;
• la pompa può essere posizionata sia all'ingresso che all'uscita della caldaia;

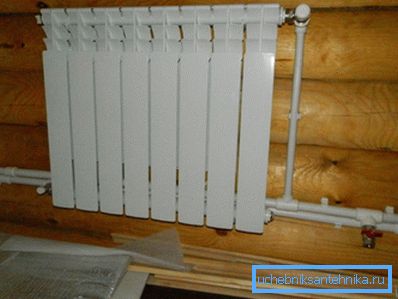

• dopo l'installazione dell'alimentazione, il tubo di scarico è montato (parallelo all'alimentazione);

• per chiudere il contorno, il tubo di scarico entra nella caldaia.

Circa il costo del sistema di riscaldamento

Puoi andare in due modi:

• ignorando i costi, ordinare in una società specializzata l'esecuzione di tutti i lavori chiavi in ​​mano;
• fai da te, pagando solo per il materiale.

Il vantaggio del primo approccio è la qualità e la velocità del lavoro. Inoltre, le aziende rispettabili forniscono anche un servizio di garanzia gratuito per il sistema. Tuttavia, l'alto costo del lavoro può spaventare molti. La tabella mostra il costo approssimativo di alcuni tipi di lavoro:

I prezzi non possono essere definiti democratici. Se fai il lavoro da solo, allora il costo approssimativo dei materiali di consumo sarà la risposta alla domanda di quanto costa installare il riscaldamento dai tubi di polipropilene.

Riassumendo

Dopo aver esaminato a tappe l'installazione del sistema di riscaldamento, diventa ovvio che questo non è un compito così difficile. In breve tempo 1-2 adulti possono farcela. Il premio sarà non solo la soddisfazione del lavoro svolto, ma anche notevoli risparmi finanziari.

Il video in questo articolo mostra un esempio di un sistema di riscaldamento a due tubi.
