Installazione di una pompa di circolazione nell'impianto di
In questo articolo parleremo di come installare una pompa di circolazione nell'impianto di riscaldamento, senza l'aiuto di professionisti qualificati. L'argomento dell'articolo è rilevante, poiché soffianti specializzati sono utilizzati nella maggior parte dei sistemi di riscaldamento.
Nonostante alcune caldaie per il riscaldamento siano fabbricate con una pompa integrata, la maggior parte delle caldaie viene ancora utilizzata con apparecchiature a pressione remote.
Prima di considerare le caratteristiche dell'installazione, definiamo per primo quali sono le ragioni per l'installazione e l'uso delle pompe di circolazione.
La necessità di una pompa di circolazione
Il problema più comune nel funzionamento dei sistemi di riscaldamento in una casa privata è la distribuzione non uniforme del calore. Quando si utilizzano circuiti a circolazione naturale, non è raro che i radiatori si riscaldino in ambienti lontani dalla caldaia, mentre le batterie vicine stanno già bollendo (si veda qui come è installato correttamente l'impianto di riscaldamento a due tubi).
In tali casi è necessario prendere misure affinché il refrigerante possa muoversi più intensamente attraverso il sistema.
Per una distribuzione più uniforme del calore attraverso la pipeline e le batterie oggi, vengono utilizzati i seguenti metodi:
- Installazione di tubi di diametro maggiore rispetto a quanto originariamente installato.
La sostituzione completa dei tubi con le proprie mani è un metodo efficace che consente di aumentare significativamente le prestazioni del sistema. Ma, decidendo di utilizzare questo metodo, è necessario ricordare che è necessario un calcolo professionale del rapporto tra il diametro della sezione trasversale e la lunghezza del tubo. Inoltre, il prezzo dei tubi per la sostituzione dell'intero sistema sarà considerevole, e ci vorrà anche del tempo per l'installazione.

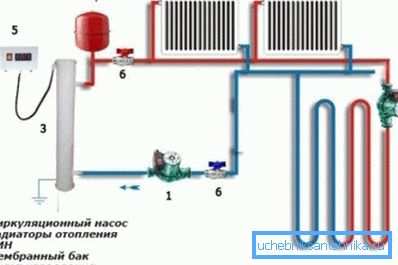

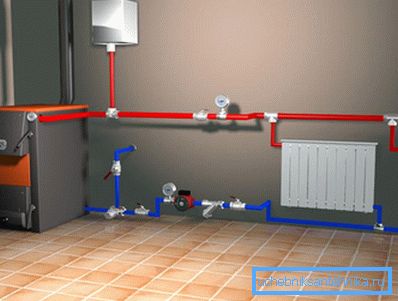

- Installazione nel sistema di riscaldamento della pompa per la circolazione forzata del liquido di raffreddamento.
L'installazione della pompa di circolazione nell'impianto di riscaldamento consente di fare a meno di sostituire la tubazione e, di conseguenza, riduce i tempi e i costi dei materiali.
Il risultato dell'installazione di questa apparecchiatura sarà l'uniformità degli indicatori di temperatura in tutta la casa. Inoltre, a causa della circolazione intensiva del liquido di raffreddamento, è possibile escludere la probabilità di spine d'aria, che ha un effetto positivo sulla durata di vita dell'apparecchio di riscaldamento.
Il principio di funzionamento e caratteristiche di progettazione
Prima di installare una pompa di circolazione per il riscaldamento, considerare il principio di funzionamento di questo dispositivo. Come già accennato, l'apparecchiatura è progettata per garantire la circolazione forzata del liquido di raffreddamento in un sistema chiuso.
Il design della pompa consiste in un motore elettrico, un rotore e un albero con una girante. Tutti gli elementi strutturali sono racchiusi in una custodia metallica sigillata.
Il principio del meccanismo è semplice. Il dispositivo è montato nella rottura della tubazione. A causa della rotazione dell'albero con la girante, il refrigerante viene accelerato nella direzione richiesta.
Di norma, la pressione risultante dalla rotazione della girante è sufficiente per spostare efficacemente il fluido liquido dalla caldaia al punto più remoto del sistema e viceversa.

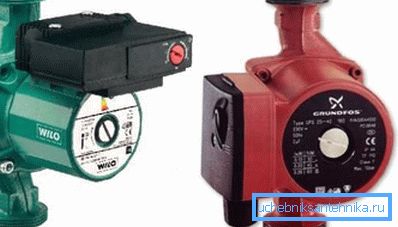

Principali varietà
I seguenti tipi di pompe di circolazione sono disponibili sul mercato:
- Modifiche del tipo "a secco", in cui il rotore non entra in contatto diretto con il liquido di raffreddamento.
La parte operativa di tale dispositivo è isolata dal motore elettrico mediante anelli di tenuta in acciaio inossidabile. Quando il meccanismo funziona, gli anelli ruotano l'uno rispetto all'altro. A causa della differenza di pressione sull'uno e sull'altro lato degli anelli, è garantito un adeguato grado di tenuta.
Tra i vantaggi di questa soluzione, notiamo l'alta efficienza, che raggiunge l'80%. Tuttavia, vi è un inconveniente significativo, questo tipo di apparecchiatura è caratterizzata da rumore eccessivo. Pertanto, l'installazione deve essere eseguita in una stanza insonorizzata separata.
Le pompe "a secco", a loro volta, sono di tre tipi:
- modifiche verticali con la posizione degli ugelli su un asse e la posizione verticale del motore;
- modifiche orizzontali con un motore orizzontale, un tubo di scarico sul corpo e un tubo di aspirazione sulla parte anteriore dell'albero;
- modifiche del blocco, in cui il liquido di raffreddamento scorre nella direzione dell'asse longitudinale e viene visualizzato radialmente sul carico.
- Le pompe "di tipo bagnato" sono diverse dalle controparti "a secco" in quanto la girante e il rotore sono in uno stato caricato.
In questo caso, il liquido refrigerante agisce da refrigerante e lubrificante. Il rotore è separato dal motore da uno speciale "vetro" in acciaio inossidabile.
Tra i vantaggi di questo dispositivo, notiamo un basso livello di rumore. Ma c'è un inconveniente significativo: l'efficienza delle pompe ad acqua non supera il 50%, che è un ordine di grandezza inferiore agli indicatori dimostrati dagli analoghi a secco.
Una volta che abbiamo deciso la scelta delle attrezzature di pompaggio, considerare come installarlo.
Caratteristiche di installazione
Nella fase iniziale, deve essere eseguito il calcolo della pompa di circolazione per il riscaldamento. Questo viene fatto secondo la seguente formula:
Q = N / t2-t1,
dove Q è la capacità della pompa, t è la temperatura all'uscita della caldaia e N è la potenza dell'apparecchiatura di riscaldamento.
Tutti questi parametri possono essere trovati nelle istruzioni allegate al dispositivo selezionato.
Le istruzioni per l'installazione sono semplici, e quindi sarai in grado di affrontare questo compito da solo senza il coinvolgimento di specialisti.
- Prima dell'installazione, leggere il manuale del dispositivo e lo schema elettrico.
Importante: l'installazione deve essere eseguita con l'aspettativa che questo luogo abbia facile accesso.
- Scaricare tutta l'acqua dal sistema.

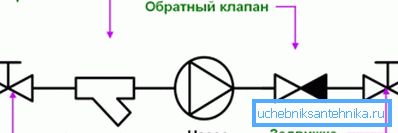

- Tagliare il tubo come indicato nello schema.
- Installare la pompa secondo le istruzioni.
- Il dispositivo è collegato a una rete elettrica standard di 220 V.

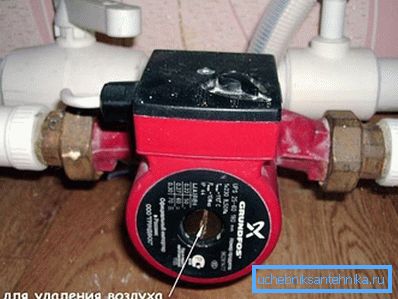

- Al termine dell'installazione, il sistema viene riempito con acqua e l'aria in eccesso viene ritirata da esso. Dopo di ciò, puoi iniziare ad accendere la pompa.

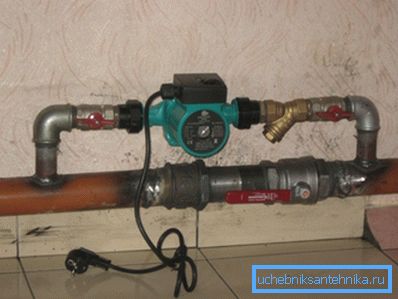

Importante: durante l'installazione, è consigliabile bypassare (bypass). A causa di questo bypass, il sistema funzionerà in modo naturale con l'alimentazione scollegata.
conclusione
Quindi, abbiamo esaminato come e attraverso quali attrezzature è possibile rendere il sistema di riscaldamento più funzionale e produttivo. Resta da acquistare una pompa adatta e procedere alla sua installazione (vedi anche l'articolo Testare l'impianto di riscaldamento: scopo, caratteristiche, procedura di lavoro).
Ulteriori informazioni utili su questo argomento possono essere trovate guardando il video in questo articolo.
