Installazione indipendente di condutture di riscaldamento:

Ora sempre più spesso viene utilizzata la posa di tubazioni per il riscaldamento di un impianto di riscaldamento a pavimento. Ciò è dovuto all'elevata efficienza ed economicità di una tale struttura, alla quale molti proprietari di case private stanno ora lavorando.

Infatti, il principio del riscaldamento è sempre lo stesso, ma i metodi di posa e il tubo stesso possono essere diversi, come, in effetti, il nodo per il riscaldamento dell'acqua. Ma siamo interessati all'installazione stessa - il resto delle sfumature sarà esaminato superficialmente, e inoltre vi mostreremo un video su questo argomento.

montaggio

Lavoro preliminare

• In ogni caso, i tubi di riscaldamento nel pavimento saranno posati solo su massetto di cemento o sabbia.. Quindi, è necessario iniziare con esso, dal momento che dovrete aspettare per la sua asciugatura finale, che richiederà 28 giorni. Naturalmente, è possibile avviare l'installazione dopo tre settimane, ma per questo è necessario eliminare i fermagli per il fissaggio, in quanto vengono inseriti nella base ruvida (non è molto comodo praticare un accoppiatore bagnato - il foro è rotto in grandi dimensioni).

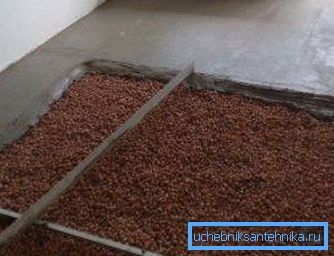

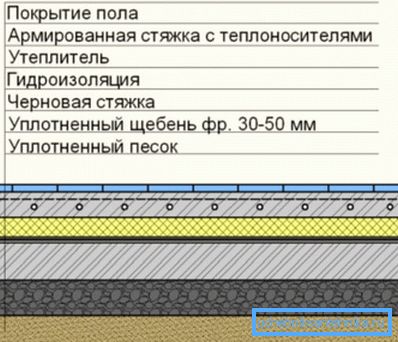

• Per riempire il massetto, se è realizzato al primo piano, abbiamo sicuramente bisogno di isolamento e l'opzione più economica e di alta qualità, è l'argilla espansa o sabbia espansa. Il suo prezzo sarà 4-5 volte inferiore rispetto al polistirene espanso estruso. Inoltre, avrete bisogno di un'impermeabilizzazione per il taglio, che dovrete posare su una base ruvida, ma non su un cuscino di detriti di sabbia, come alcuni raccomandano. Il motivo è che l'impermeabilizzazione impedisce all'umidità di entrare nella sabbia, nella pietrisco o nel setacciamento, e un cuscino asciutto contribuisce a ridurre la conduttività termica, quindi il taglio su di esso semplicemente non ha senso!
• La griglia di rinforzo per la cravatta grezza non è necessaria, tuttavia, così come per la finitura, la cravatta superiore, se la piastrella ceramica viene utilizzata come copertura frontale.. Tuttavia, questa griglia è generalmente necessaria in modo che non si verifichino crepe di grandi dimensioni e i profili metallici dei faretti sono all'altezza di questo: l'area di colata è piccola, quindi l'installazione dell'armaschet o del filo rimane a discrezione dell'utente.

Raccomandazione. Non si dovrebbe monoliti con una fondazione o pareti - quando si installa un film impermeabilizzante, avvolgerlo su pareti sopra il livello del coperchio anteriore (quindi tagliare l'eccesso). Ciò escluderà la possibilità di deformazione reciproca durante un cedimento della fondazione, oltre a servire da interruzione per i ponti freddi.

Posa di un pavimento isolato termicamente

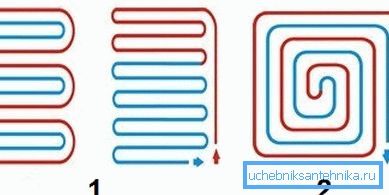

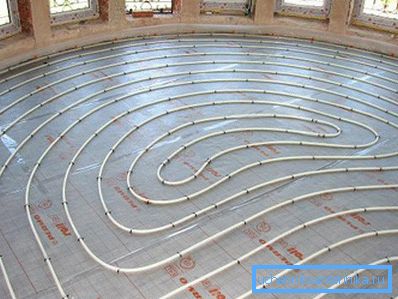

Prima di tutto, dovresti decidere tu stesso come posare il tubo - per questo ci sono due modi - un serpente e una spirale, anche se la prima versione può essere eseguita in modi diversi. La differenza è nel rapporto tra le temperature nell'area coperta.

Quindi, se conduci la pipa lungo un determinato percorso, e poi ritorni subito accanto ad essa, come si vede nell'immagine a sinistra dell'immagine in alto, la temperatura del pavimento sarà la stessa, e se il ritorno è fatto come indicato nel mezzo, le gocce si sentiranno sotto i piedi. Considerando che SNiP 41-01-2003 raccomanda una temperatura del pavimento non superiore a 26 ° C nella camera da letto e non superiore a 31 ° C nel resto, la variante media non sarà troppo buona, quindi è meglio evitarla.

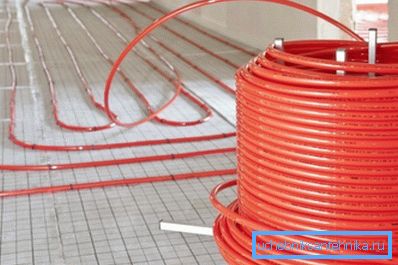

Per un baule su un pavimento caldo, è possibile utilizzare sia il polietilene o il laminato a base di metallo, sebbene per qualche motivo si consideri che sia il tubo in polietilene più adatto per tale installazione e anche l'istruzione nell'alloggiamento indica che questo tipo di riscaldamento viene utilizzato. Ma l'esperienza e la pratica di tali lavori indicano una serie di carenze nell'installazione del polietilene e una di queste è l'impossibilità di versare il massetto superiore prima di riempire il sistema con acqua (pareti morbide) e la connessione durante i lavori di costruzione e riparazione può avvenire molto più tardi! Inoltre, il costo del PE è più elevato rispetto al laminato a base di metallo.

Il laminato a base di metallo è molto più pratico da questo punto di vista, solo che ha un problema in curva - può rompersi, ma c'è una via d'uscita abbastanza semplice. Una molla in acciaio lunga 20-30 cm viene indossata sul tubo e il suo diametro interno deve essere maggiore di 12 mm rispetto alla sezione esterna del metallo-plastica, ovvero 17-18 mm. La molla viene spinta attraverso il tubo e ogni curva viene realizzata con il suo aiuto, cioè durante il processo funge da involucro.

Raccomandazione. Quando si installa il pavimento con le proprie mani, evitare giunzioni di tubi sotto il massetto. Se la superficie del pavimento è troppo grande e una campata non è sufficiente per te, allora è meglio suddividere quest'area in diverse ali, in modo che tutte le connessioni siano solo sul pettine di distribuzione.

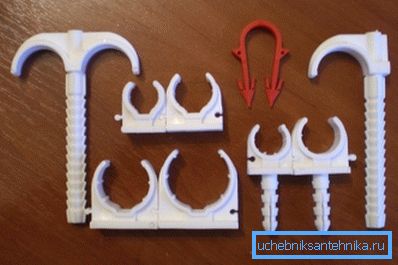

La fissazione dei tubi viene effettuata con l'aiuto di varie clip che sono attaccate al sottofondo, entrambi i tasselli, e con l'aiuto di clip aeree, che sono sparse sulla superficie sotto forma di un nastro o di un tappeto. In ogni caso, la distanza ottimale tra i tubi sarà di 20-25 cm, ma ciò dipende anche dallo spessore del massetto superiore.

Il calore sale sotto forma di un triangolo con angoli di 45? rispetto al pavimento e devi intersecare i bordi di questo triangolo appena sotto la superficie del pavimento finito, in modo che il riscaldamento sia il più uniforme.

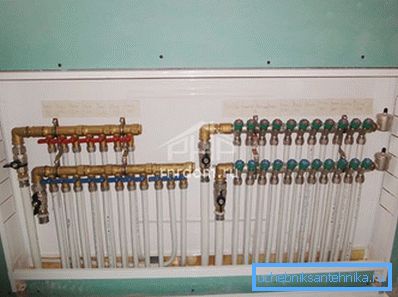

Ogni ala è collegata a una caldaia di riscaldamento domestica attraverso un pettine, che sono montati sulla parete o in una nicchia appositamente attrezzata, come mostrato nella foto in alto. È necessario installare una valvola Mayevsky su ciascuno dei pettini, poiché non vi è alcun drenaggio in tale sistema.

conclusione

Quando la posa del riscaldamento in una casa privata è completata, i tubi vengono versati con un massetto di cemento-sabbia con plastificante aggiunto lì (le proporzioni sono indicate sul contenitore). La prova di prova può essere fatta in 2-3 giorni dopo il versamento, ma allo stesso tempo la temperatura del liquido di raffreddamento non deve superare i 25-30?, In modo da non creare fessurazioni nel pavimento.
