L'altezza del radiatore. installazione di condutture

Esistono due tipi di radiatori in termini di installazione - pavimento e parete, quindi la seconda opzione implica che si osservi una certa altezza di installazione del radiatore dal pavimento, che consenta di collegarlo all'impianto di riscaldamento senza problemi.

Bisogna dire subito che se si stanno aspettando istruzioni chiare su questo parametro, è inutile, in quanto semplicemente non esistono, e dipende principalmente dall'installazione del circuito di riscaldamento, dall'altezza dei davanzali e, infine, dall'altezza della sezione . Anche se è impossibile dire che questo parametro non fa alcuna differenza rispetto a quello che ti suggeriamo di esaminare e guardare il video in questo articolo.

Installazione di condutture tecniche e attrezzature

Raccomandazione. Quando si installa il sistema, se le dimensioni dei radiatori di riscaldamento in altezza e lunghezza consentono di installarle sotto le finestre, fare proprio questo. La batteria sotto la finestra crea una sorta di tenda termica, limitando il flusso di aria fredda dal lato del vetro.

• Quindi, a quale altezza dal pavimento installare i radiatori, posati durante il cablaggio del circuito di riscaldamento, e dipende anche dal fatto che tu abbia una pompa di circolazione incorporata. Se il sistema funziona senza coercizione, è del tutto naturale che ci sia una pendenza attraverso i tubi, il che significa che è necessario lasciare spazio per la pendenza del tubo di ritorno, se il sistema è a due tubi, o il tubo di alimentazione, se è un tubo.
• Anche le batterie "Leningrado" (sistema a 1 tubo per 3-4 radiatori) si trovano con una diminuzione, poiché in tali casi non fanno un rubinetto speciale per il riscaldatore - il circuito passa attraverso di loro con la connessione sul lato inferiore.
• Diversi sistemi e installazioni implicano che se si deviano 10-15 cm dal pavimento, l'altezza di installazione dei radiatori secondo SNiP 3.05.05-84 ("Attrezzature tecnologiche e condotte") sarà abbastanza normale per tutti i circuiti. Più precisamente, il circuito stesso dovrebbe essere montato in modo che sia possibile rispettare questi parametri.

Quali sono i contorni

In generale, esistono due tipi di circuiti di radiatori: un tubo e due tubi, e tutto il resto è una modifica del sistema esistente, sia esso un sistema misto (riscaldamento a pavimento - radiatori) o un sistema di riscaldamento a collettore. In uno qualsiasi di questi casi, l'istruzione richiede l'uso di uno o l'altro circuito: semplicemente, varie aggiunte sono fatte lì sotto forma di apparecchiature sanitarie sotto forma di valvole a tre vie o quattro vie e pettini.

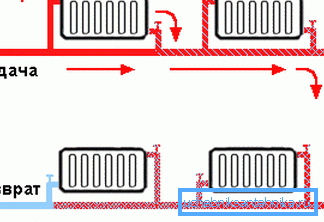

Se si utilizza un sistema monotubo, come nel diagramma schematico superiore, l'intero fluido termovettore viene avvolto in un tubo: lascia la caldaia in rifornimento e torna indietro, trasportando l'acqua già raffreddata per il riscaldamento.

I radiatori si schiantano contro di esso lungo il percorso, e il tipo di connessione qui non fa assolutamente alcuna differenza: sotto il pilastro, la pressione termica o forzata, l'acqua, passando per le prese, li entra e passa attraverso la batteria, ritornando al tubo.

Il problema qui è che il liquido di raffreddamento, dopo essere passato attraverso il dispositivo di riscaldamento, perde già la sua temperatura precedente, quindi, più lontano viene raffreddato leggermente e più apparecchi in un tale sistema, più saranno freddi, allontanandosi dalla caldaia.

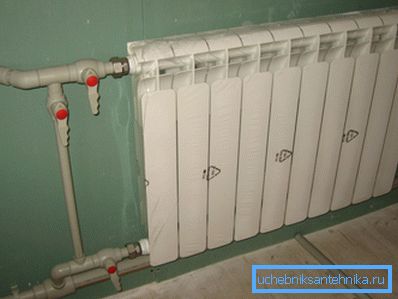

Per poter smontare il radiatore durante la stagione di riscaldamento, senza scaricare l'acqua, un bypass è installato di fronte ad esso - questo è il tubo che scorre nel sistema e può essere visto chiaramente nella foto in alto, e le valvole di intercettazione sono posizionate prima della batteria stessa.

Oltre all'aiuto allo smontaggio, il bypass contribuisce anche parzialmente a mantenere la temperatura del liquido di raffreddamento, poiché l'acqua che lo attraversa non entra nel radiatore. Ma nei grattacieli questo dispositivo viene a volte usato in modo non corretto: vi si appoggia una gru e la bloccano, facendo passare l'intero flusso attraverso il radiatore, quindi, coloro che vivono più lontano ricevono acqua più fredda.

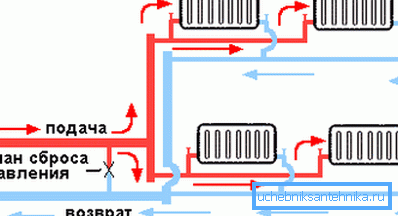

In un sistema a due tubi, non ci sono problemi con il raffreddamento, più precisamente, esiste, ma dipende solo dalla lunghezza del tubo stesso e, in generale, risulta così insignificante che non viene neanche prestato attenzione - nei sistemi centralizzati, le linee sono protette dall'isolamento termico e lì le perdite sono minimi

Il fatto è che il refrigerante caldo scorre attraverso il tubo verso tutti i radiatori, ma l'acqua raffreddata che passa attraverso la batteria non torna indietro, ma viene scaricata nel tubo di ritorno, mantenendo così la temperatura iniziale su tutto il circuito, indipendentemente da quanti punti .

Ma c'è un avvertimento: il prezzo per l'installazione e l'operazione sarà un po 'più alto, perché, prima, viene aggiunto il secondo tubo e, in secondo luogo, è necessario riscaldare più acqua, e i parametri del dispositivo non contano, può essere l'altezza dei radiatori Comunque 250 mm o 1200 mm.

Nota. Se è necessario un collegamento congiunto di radiatori e un sistema di riscaldamento a pavimento, viene utilizzato un sistema a due tubi, ma una valvola termostatica a tre vie è installata davanti al circuito del pavimento dell'acqua, che ridistribuisce il refrigerante in base alla sua temperatura.

Regole di installazione

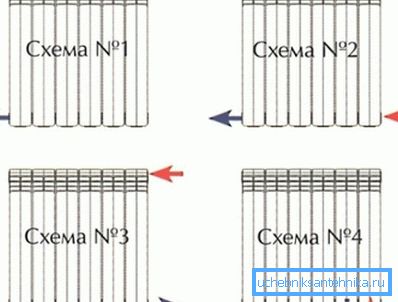

Tutti e quattro gli schemi di collegamento del radiatore che vedi nell'immagine in alto sono applicabili sia per i sistemi di riscaldamento monotubo che bifasico: il metodo che utilizzerai dipende più dalla posizione del circuito.

Tuttavia, nei sistemi autonomi di riscaldamento monotubo, viene data preferenza alla connessione del lato inferiore o inferiore, ma ciò è dovuto semplicemente alla facilità di installazione e non più. Inoltre, l'altezza dei radiatori in alluminio (o di un altro metallo) può influire sulla scelta, come abbiamo detto, tutto si riduce all'ergonomia.

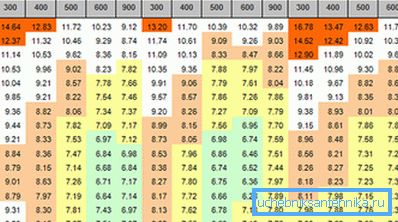

Se scegli i termosifoni con un'altezza di 800 mm, allora nel 99% dei casi non si adatteranno sotto la finestra, dal momento che è necessario ritirarsi non solo dal pavimento, ma anche dal davanzale, almeno 10 cm, quindi tali riscaldatori sono più spesso usati come scenario caldo sulle pareti.

Pertanto, l'altezza più comune dei radiatori bimetallici di riscaldamento è 600 mm, quindi è possibile mantenere la distanza dal pavimento e dal davanzale della finestra, anche se nulla impedisce di utilizzare anche dispositivi con altezza di 400 o 500 mm.

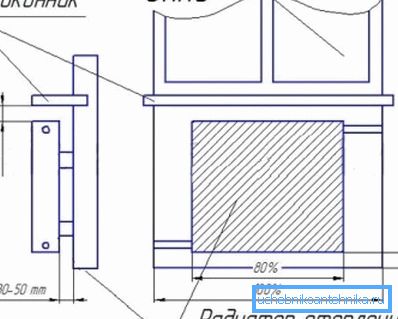

Inoltre, l'installazione di un dispositivo di riscaldamento sotto la finestra, è necessario considerare, non solo a quale altezza di appendere i radiatori, ma anche a ritirarsi dal muro in modo che il divario è almeno? profondità del dispositivo - altrimenti, il trasferimento di calore sarà notevolmente sottostimato.

E ancora una volta vorrei tornare all'altezza - se ci riesci, prova a resistere a 12 cm dal pavimento, ma ricorda che se questa distanza è inferiore a 10 cm o superiore a 15 cm, di nuovo sottostimerai notevolmente l'effetto del trasferimento di calore.

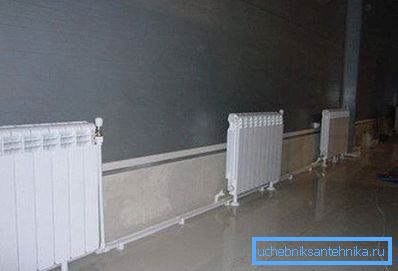

Nel caso in cui l'installazione non avvenga sotto le finestre, ad esempio, l'installazione a pavimento di elettrodomestici, come nella foto in alto (qui l'altezza dei radiatori di riscaldamento è di 400 mm), allora almeno 20 cm devono essere rimossi dalla parete.

conclusione

Nella maggior parte dei casi, installando il riscaldamento dell'acqua con le proprie mani, tutti cercano di posizionare i dispositivi di riscaldamento sotto le finestre, quindi, usano l'altezza più comune - 500-600 mm. Ma questo non significa affatto, devi aderire a questi standard.
