La quantità di acqua nel radiatore di riscaldamento:

La quantità di refrigerante nelle viscere dei radiatori per molti è un valore astratto. Il volume di questo fluido influenza l'inerzia del sistema di riscaldamento, il tempo di riscaldamento e il modo di funzionamento della caldaia. La possibilità di calcolare il volume di acqua in qualsiasi parte del sistema di riscaldamento consentirà di selezionare con maggiore precisione il resto dell'apparecchiatura sottostante (caldaia, pompa di circolazione, ecc.).

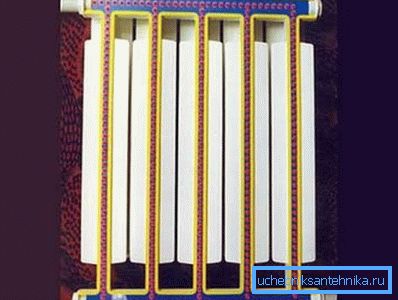

Batteria al taglio

Che cosa è necessario sapere la quantità di acqua nella batteria

Tipicamente, i radiatori prestano attenzione all'inizio o alla fine della stagione di riscaldamento o durante la pulizia generale. Allo stesso tempo, i processi vitali che avvengono all'interno dell'essere umano per cui il liquido refrigerante è responsabile - più spesso l'acqua. Le informazioni su quanto questo fluido si adatta a una batteria, sezione, hanno qualche valore?

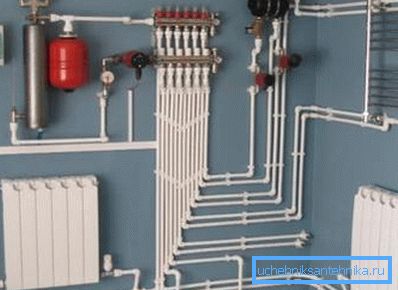

Il volume d'acqua all'interno di questo

Si scopre che questo non è l'unico motivo:

  • non "appesantire" la stufa, perché il volume d'acqua nel riscaldamento del radiatore in ghisa aumenta il suo già considerevole peso;
  • L'installazione di un sistema di riscaldamento con una determinata capacità della caldaia richiede il calcolo della quantità totale di refrigerante, incluso nei radiatori;
  • sapendo che la quantità di liquido di raffreddamento nella batteria è del 10-12% dell'impianto di riscaldamento: tutte le batterie, i tubi e la caldaia possono scaricare l'acqua "a secco";
  • quando si sceglie un vaso di espansione;

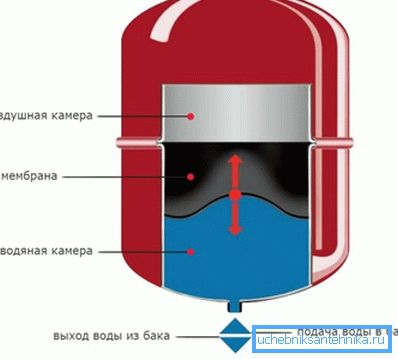

Il volume del serbatoio di espansione deve corrispondere alla quantità di refrigerante nel sistema
  • in modo da non esagerare con l'antigelo concentrato, che viene versato in una certa proporzione con acqua;
  • per il tipo a circolazione naturale / forzata, viene selezionata la dimensione della batteria ottimale - grande nel primo caso e nessuna differenza nel secondo.

Iniziativa forzata

Nella casa del pannello con riscaldamento centralizzato non è necessario preoccuparsi di problemi come il riempimento del sistema con un refrigerante, questa è la diocesi delle abitazioni e dei servizi comunali. Ma prendersi cura di un maniero o di una dacia è una grande responsabilità che si trova completamente sulle tue spalle. L'opportunità di risparmiare tempo e denaro costringe i proprietari a mantenere le comunicazioni termiche con le proprie mani, utilizzando metodi a volte non standard.

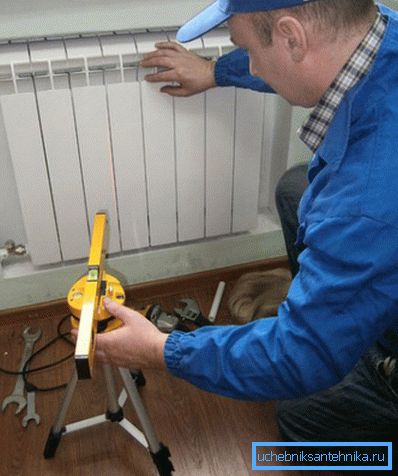

Nella foto: controlla le prestazioni della batteria

Ad esempio, la mancanza di un approvvigionamento idrico centralizzato costringe l'uso di fonti naturali - pozzi, pozzi, stagni.

Per conoscere esattamente la quantità di fluido richiesta, è necessario calcolare in anticipo quanto sarà incluso in tutti i sistemi di riscaldamento compositi:

  • caldaia;
  • tubi;
  • radiatori.

Lavoriamo con la documentazione

La risposta alla domanda di quanta acqua scorre dal tubo "A", o meglio, dovrebbe andare lì, di solito si trova nella scheda tecnica del radiatore e della caldaia. Con i tubi è un po 'più difficile, ma non fatale - conoscendo il loro diametro interno, sul nostro sito web è possibile trovare una tabella dettagliata sulla quantità di acqua in litri / metro cubo per metro lineare. Lo stesso si può dire dei dati sul volume della caldaia a combustibile o delle batterie.

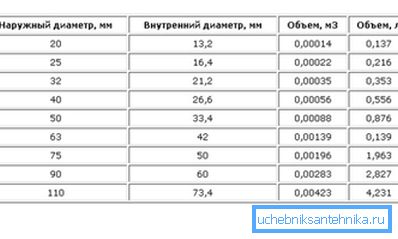

Dati sul volume interno dei tubi

Conoscendo la pienezza di ogni metro della tubazione, scopri il volume totale della "tubazione" del numero della tavola elementare portante del calore moltiplicato per il numero di metri. Per fare ciò, non è necessario eseguire la scansione con un metro a nastro in tutta la casa, ma utilizzare il piano di progetto e il righello.

Fai attenzione! Su Internet, un tavolo di volume d'acqua in un radiatore sembra ancora più conveniente. Può confrontare la capacità dei radiatori di materiali diversi, che ti darà l'opportunità di scegliere l'opzione appropriata.

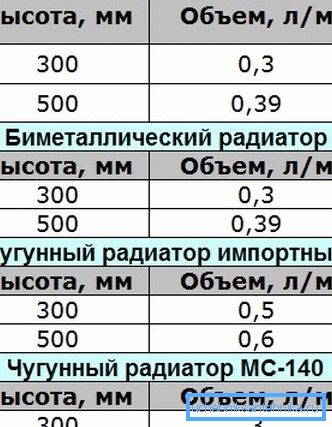

Il volume d'acqua non dipende dal tipo di radiatore

La tabella seguente mostra che il volume d'acqua nella sezione del radiatore bimetallico e dell'alluminio è lo stesso. Quindi il materiale non ha importanza, la cosa principale sono le dimensioni del riscaldatore.

La residenza non permanente in casa richiede ai proprietari di utilizzare l'antigelo. Poiché questo piacere non è economico (il prezzo per 10 litri di glicole propilenico domestico "Coziness technology" raggiunge un migliaio di rubli), è necessario conoscere l'esatta quantità di non congelamento. Dopo aver determinato la soglia estremamente negativa per il sistema di riscaldamento, le sostanze vengono miscelate in una certa proporzione.

Fai attenzione! Non aggiungere antigelo a un sistema di riscaldamento costituito da tubi zincati.

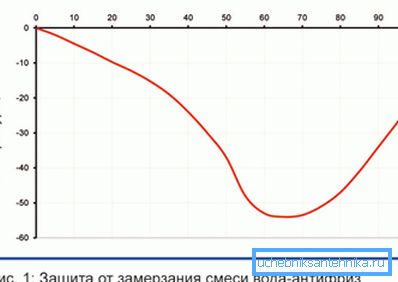

L'antigelo abbassa il punto di congelamento del fluido

Cheat medio

I dati medi che determinano il volume d'acqua nei radiatori in acciaio del riscaldamento a pannelli sono i seguenti:

  • il modello Demrad, tipo Thermogross 11 per ogni 10 cm di lunghezza ha rappresentato 0,25 litri di refrigerante;
  • In modelli simili del tipo 22, questa cifra aumenta a 0,5 litri per lunghezza più stretta.

Ogni sezione del buon vecchio "ghisa" di diversi modelli ha la seguente capacità:

  • MS 140 - 1,11-1,45 l (da 5,7 a 7,1 kg);
  • Coppa del Mondo 1 - 0,66-0,9 l s;
  • Coppa del Mondo 2 - 0,7-0,95 l;
  • Coppa del Mondo 3 - 0,155-0,246 l;
  • Konner Modern - 0,12-0,15 litri (3,5 kg).

Fai attenzione! Potete vedere come la MS 140 tradizionale differisce dal peso Konner cinese, che dovrebbe essere prestata attenzione se si dispone di un modello da pavimento.

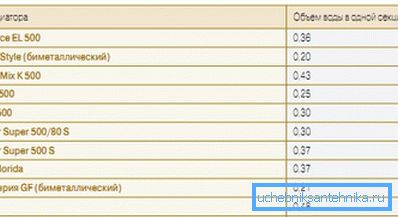

Ma tanto è incluso nella sezione in alluminio

Se la batteria è una cosa intricata dell'autore, la ricerca del suo volume è difficile, ma possibile. Ad esempio, il volume d'acqua in un radiatore di tipo tubolare d'acciaio viene calcolato in modo ingegnoso semplicemente: un foro è chiuso da un tappo e l'acqua viene versata attraverso il secondo verso l'alto.

Fai attenzione! Segna la quantità di liquido riempito immediatamente o più tardi, quando si versa il contenuto in un secchio / bagno. Questo metodo di calcolo è applicabile a un radiatore di qualsiasi complessità senza documenti.

Negli scambiatori di calore di una caldaia per il riscaldamento a parete, in media, vengono collocati da 3 a 6 litri, e nel pavimento e nell'esecuzione del parapetto - da 10 a 30 litri di acqua. Quindi, dopo aver appreso la quantità di liquido di raffreddamento in tutti gli angoli, che raggiunge, è possibile eseguire un'operazione responsabile, per calcolare il volume del serbatoio di espansione. Dipende da ciò la pressione ottimale nel sistema e il volume desiderato di refrigerante.

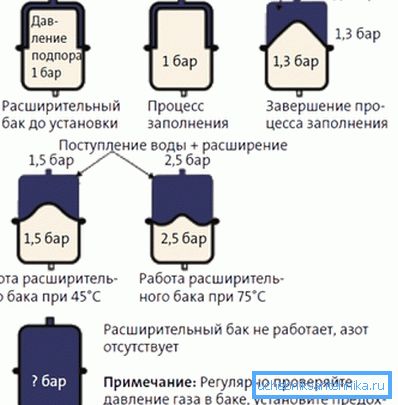

Il principio di funzionamento del vaso di espansione

L'istruzione di calcolo si basa sull'uso di una formula semplice:

(Vс * К) / D = Vб, dove

  • V - il volume del liquido di raffreddamento nel sistema di riscaldamento (cosa menzionata sopra - radiatori + tubi + scambiatori di calore della caldaia);
  • K - coefficiente di espansione del liquido di raffreddamento (in acqua è pari al 4%, quindi, nella formula è utilizzato 1.04);
  • D - efficienza di espansione del serbatoio;
  • Vb è la capacità del serbatoio di espansione.

È possibile scoprire il volume del liquido di raffreddamento nei radiatori o nei tubi, che è vicino alla figura reale, a partire dalla potenza della caldaia utilizzando la formula:

x kW * 15 = VS, dove

  • kW - potenza della caldaia;
  • figura 15: il numero di litri di acqua per ottenere 1 kW di energia;
  • VS: capacità totale del sistema.

Riassumendo

Il principio è meglio sottoperforare che il contrario non è applicabile nei sistemi di riscaldamento, poiché l'aerazione del sistema significherà batterie fredde. Calcolando il volume di ciascun elemento strutturale del sistema di riscaldamento utilizzando tabelle o sperimentalmente, il consumo di calore diventerà più significativo e piacevole. Una riparazione o sostituzione di un frammento separato non sarà più un segreto con sette sigilli.

Il video in questo articolo mostra il processo di versamento del liquido di raffreddamento nel sistema di riscaldamento.
