La scelta del radiatore: tipi, calcolo per ghisa e

10-06-2018
Riscaldamento

I residenti di appartamenti in grattacieli potrebbero scoprire che in alcune camere è più caldo, e in alcune camere è più fresco in inverno. La causa di questo fenomeno potrebbe non essere l'aria nei tubi o lo sporco nelle fessure, ma la banale penuria di sezioni per il riscaldamento o l'installazione a scapito del calore di riscaldatori di design esclusivi di potenza insufficiente. Oggi stiamo conducendo una scelta di radiatori per riscaldamento in termini di area, alimentazione e altri indicatori chiave, in modo che gli appartamenti siano caldi.

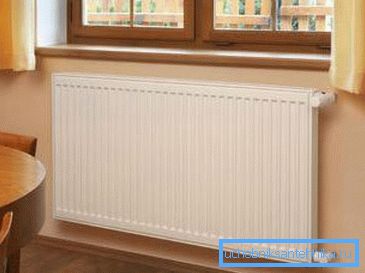

Il calcolo viene eseguito su qualsiasi tipo di riscaldatore.

Cosa conta e come

Esiste tutta una serie di caratteristiche e fattori di correzione che consentono di calcolare il numero richiesto di sezioni del radiatore o di fare la scelta giusta per i pannelli.

Oggi consideriamo:

  • Tipi di batterie, caratteristiche progettuali dichiarate dei riscaldatori;
  • Calcolo del numero di sezioni per area;
  • Calcolo della potenza della caldaia per una casa privata.

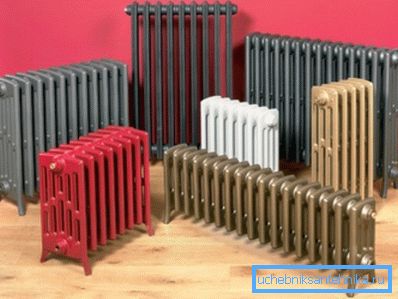

La corretta progettazione della sezione è calda in casa.

Per informazioni! I residenti di case private sono costretti a prendersi cura della propria vita confortevole, quindi sarà interessante per loro fare affidamento non solo sulle batterie, ma anche sulla fonte di calore.

Iniziamo con le viste

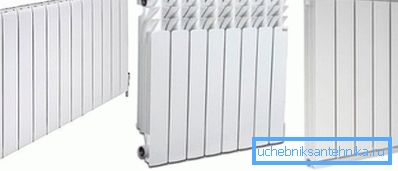

Non tutti i tipi di radiatori sono appropriati negli appartamenti.

Il mercato moderno è pieno di riscaldatori di quattro tipi principali:

  • Ghisa - nonostante i loro difetti, occupano la loro nicchia e rimangono piuttosto popolari ai nostri tempi;
  • alluminio - leggero, moderno, abbastanza potente;
  • bimetallico - il principale concorrente della ghisa, ma in termini di qualità del prezzo, inferiore alle controparti in ghisa, precisamente nella politica dei prezzi;
  • acciaio - Gli eccellenti riscaldatori a pannelli, che si riscaldano rapidamente e emettono rapidamente calore, si sono dimostrati nel settore privato.

E prima di continuare le spiegazioni sull'argomento, diamo un'occhiata a un altro tavolo

Tipo di riscaldamento Potenza W / sezione Pressione mantenuta da ATM
Ghisa 80-150 10-15
alluminio 190 16
bimetallico 200 35
acciaio 450-5700 6-9

Il tavolo è abbastanza informativo. In base ad esso, è già possibile escludere un radiatore dall'installazione in un condominio con riscaldamento centralizzato. Questa è una stufa in acciaio. I picchi di pressione nella rete possono semplicemente rompere la sua struttura.

Una foto di un degno concorrente per le sezioni di ghisa.

Raccomandazioni! Secondo le caratteristiche dichiarate è chiaro che il radiatore in alluminio sostituisce perfettamente la pesante ghisa nell'appartamento. Questo è vero C'è un momento molto allarmante: l'alluminio trasferisce molto poco i vari additivi acidi al refrigerante, si deforma più velocemente dai picchi di pressione nella rete, poiché è molto morbido. Con lo stesso principio, non è consigliabile utilizzare radiatori con tubi in rame o radiatori in alluminio e rame nell'impianto di riscaldamento centralizzato.

E poi abbiamo bisogno solo di provati radiatori in ghisa e bimetallici, effettueremo ulteriori calcoli su di essi.

Calcolo per ghisa

Questi calcoli vengono eseguiti per tutta la casa utilizzando vari fattori di correzione per gli appartamenti d'angolo, interni, primi e ultimi. Anche nei calcoli si tiene conto della presenza di finestre, porte, spessore dei pavimenti e così via.

Non abbiamo bisogno di questo per l'autoanalisi. C'è una formula collaudata che ti permette di fare un calcolo con le tue mani e di non commettere errori. Eccolo:

Somma delle sezioni = (area totale della stanza / potenza dichiarata della sezione) * 100.

Ora capiremo:

  • L'area totale della stanza è calcolata in base alle leggi della matematica per il prodotto della lunghezza e della larghezza della stanza, calcolato in metri quadrati;
  • La sezione di potenza può essere visualizzata nella tabella. Per la ghisa, è meglio verificare con il venditore, poiché hai visto le possibili fluttuazioni, dipende dalla configurazione della sezione stessa;
  • Il coefficiente 100 proviene dalla pratica sperimentale. È dimostrato, e lo prendiamo come un assioma che per riscaldare 1 metro quadrato di alloggiamento con soffitti fino a 3 metri, è sufficiente 100 watt da un elemento termico.

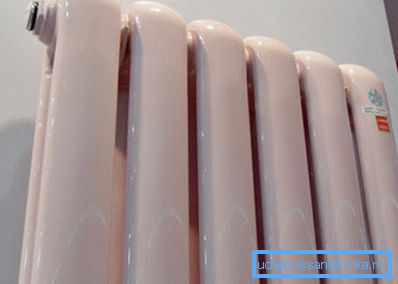

La ghisa non è affatto male.

Per chiarezza, calcoleremo il numero richiesto di sezioni del radiatore per la ghisa quando si riscalda una stanza di 16 quadrati. Otteniamo 16 * 100/150 = 10,67. In questo caso, abbiamo utilizzato la massima potenza possibile del prodotto in ghisa. E l'arrotondamento è sempre fatto in grande, anche se hai 10,1 pezzi, prendiamo ancora 11 sezioni.

Suggerimento: Per le stanze d'angolo o le stanze con due pareti esterne, viene introdotto un fattore aggiuntivo di 1,2. Per chiarezza, le stesse condizioni, ma la stanza è angolare, aumenteremo il risultato di 1,2 volte - il risultato è 12,8 - 13 pezzi.

E un concorrente?

Nelle sezioni precedenti, abbiamo menzionato una concorrenza decente per i radiatori in ghisa sotto forma di riscaldatori bimetallici. Secondo loro, il calcolo è fatto, ma il primo posto non è l'area, ma il volume della stanza. La formula è la seguente:

Numero di sezioni = quantità di calore / potenza di una sezione.

spiegare

  • Un nuovo indicatore della quantità di calore è il prodotto del volume della stanza che deve essere riscaldato e l'energia specifica richiesta per questa azione;
  • L'energia specifica è presa come 40 W per una stanza normale e 50 W per una stanza d'angolo;
  • Puoi calcolare tu stesso il volume della stanza, qui le istruzioni non sono necessarie.

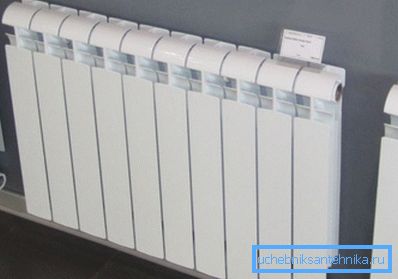

Il calcolo di questi radiatori avrà una formula diversa.

Calcoliamo il numero di sezioni del radiatore bimetallico per il riscaldamento di una stanza di 16 quadrati. Faremo il calcolo sul soffitto a 2,70, otteniamo - 8,64, cioè 9 sezioni, per la stanza d'angolo - 10,8 - 11 sezioni. Se lo desideri, puoi contare.

E riguardo le caldaie

Non abbiamo dimenticato i proprietari delle case del settore privato. Diamo la formula per calcolare il potere delle caldaie. È la seguente: W della caldaia = S * W / 10. Qui l'area totale della tua casa viene moltiplicata per la potenza nominale (discussa di seguito) e divisa per 10.

Ora circa la capacità stimata:

  • Per terreno del nord - fino a 2,0 kW;
  • Per aree del centro - fino a 1,5 kW;
  • Per il sud - fino a 0,9 kW.

Fare calcoli, fare tutti gli arrotondamenti. C'è un corridoio di potenza da 1,5 a 2 kW, prendi 2. Si è scoperto che hai 7,1 sezioni - prendi 8.

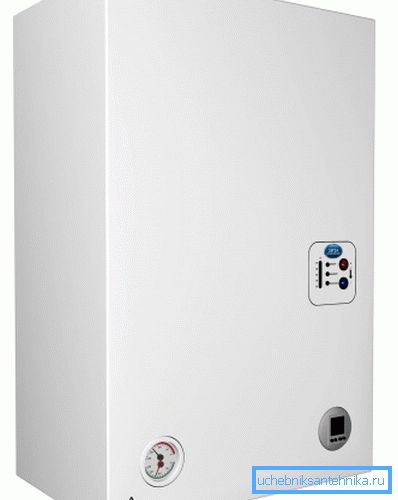

Ogni singolo caso ha le sue sfumature.

Quindi l'intero calcolo per una caldaia per una casa nel centro del paese di 100 metri quadrati sarà simile a questo 1.5x100 / 10 = 15 kW.

In conclusione

Le cifre stimate sono importanti, dipende dalla corretta selezione del numero di riscaldatori, dalla vita confortevole nell'appartamento. Il tema calcolato continuerà il video in questo articolo. Infine, un'altra nota.

Per vostra informazione! La presenza di radiatori opportunamente selezionati non ti proteggerà dalle raffiche nel sistema. Per sentirsi a proprio agio in tutte le situazioni, fare la scelta di un radiatore ad olio come fonte alternativa di calore. Il dispositivo è in grado di far fronte all'energia di forza maggiore.
