La valvola per il radiatore. il principio di funzionamento

Per tipi, la valvola di regolazione per radiatori può essere classificata in due tipi: si tratta di un meccanismo con intensità regolabile del flusso del refrigerante e discreto, che può essere aperto o chiuso.

Se tutto è chiaro con la prima unità, la seconda, termostatica, è divisa in elettronica con diversi tipi di logica e meccanica, con diversi riempitivi, da cui dipende la qualità dell'operazione. Pertanto, ci concentreremo di più sui dispositivi termostatici e sul loro dispositivo, oltre a guardare il video in questo articolo.

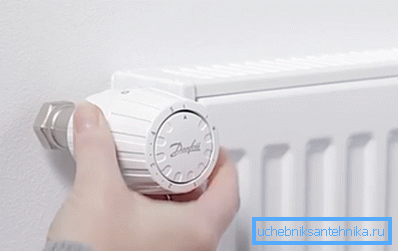

Controllo del clima

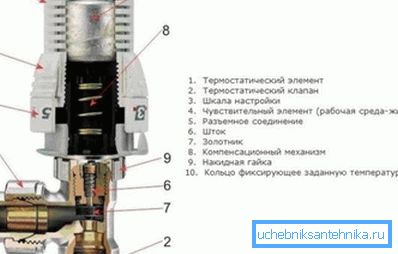

Il principio di funzionamento del termostato

• Il vettore di calore che circola nel sistema di riscaldamento ha una certa temperatura, che viene trasmessa al radiatore, l'aria di riscaldamento nella stanza, e la valvola ordinaria regola la portata, rendendo la batteria più fredda o più calda. Nel caso del termostato, anche la temperatura nel radiatore è regolata, ma ciò avviene automaticamente, in base alla temperatura dell'aria nella stanza.
• La valvola di controllo termostatico sul radiatore ha un riempitivo (solido, liquido o gas) che reagisce alla temperatura dell'aria, cioè, quando riscaldato, espande e spinge l'asta, bloccando il passaggio del liquido di raffreddamento, e una volta raffreddato si restringe e l'asta si sposta indietro, liberando il passaggio caldo acqua che circola nel radiatore. Il controller termostatico elettronico funziona in modo simile, ma è molto più preciso.
• Ad esempio, si imposta la manopola di sintonizzazione su 3 - di solito corrisponde a 20 ° C, e la circolazione del refrigerante continuerà fino a quando la temperatura dell'aria nella stanza sale a 21 ° C e quando ciò accade, il riempitivo si espanderà, i soffietti premeranno sull'asta e il passaggio sarà bloccato. Quando la temperatura dell'aria nella stanza scende a 19 ° C, il riempitivo diminuirà di dimensioni e l'acqua spingerà indietro lo stelo, aprendo un passaggio per far circolare nel radiatore.

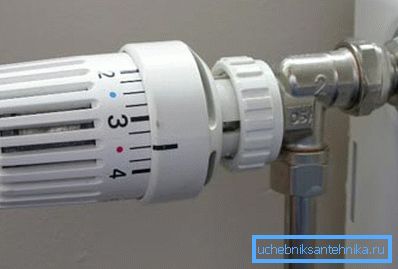

Termostati meccanici

Nota. Tutti i regolatori termostatici di tipo meccanico sono divisi in tre gruppi in base al riempimento del soffietto con diversi riempitivi. Quindi, può essere solido come paraffina, stearina o ozocerite, liquido, come alcool o olio, o può essere un gas liquefatto.

Nei casi in cui il soffietto è riempito con paraffina, stearina o ozocerite, il processo di reazione è piuttosto inibito - il filler raggiunge lo stato richiesto solo 40 minuti dopo che la temperatura desiderata è stata stabilita nella stanza.

E poiché la reazione del dispositivo è programmata su un grado, semplicemente non ha il tempo di lavorare alla giusta temperatura e l'errore, di regola, raggiunge già 1.5?. Cioè, se si imposta 20?, Quindi non funzionerà a 19-21? C, ma a 17,5-5,5? C, rispettivamente.

Un altro negativo di un tale dispositivo è l'influenza di fattori estranei, ad esempio la paraffina può essere riscaldata dalla parete posteriore di un frigorifero, situato nelle vicinanze o raffreddato da correnti d'aria. Tuttavia, i dispositivi meccanici con riempitivo solido sono considerati i più affidabili tra i loro omologhi (liquidi e gas), inoltre il loro prezzo è leggermente inferiore.

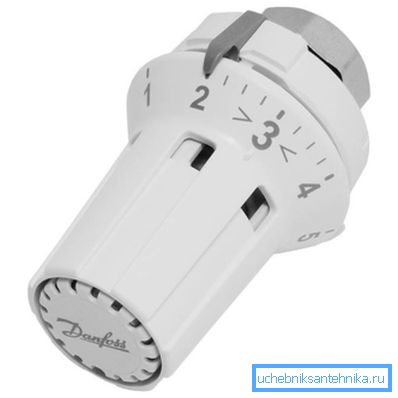

Nei casi in cui il regolatore è pieno di alcol o olio, il soffietto reagisce molto più velocemente - questo accade dopo 25 minuti - quasi il doppio della velocità di un riempitivo solido. In apparenza, questi rubinetti sono più compatti, poiché i soffietti qui sono più piccoli, quindi, la testa con la manopola di regolazione è compressa in dimensioni.

Un tale dispositivo può funzionare correttamente a una temperatura del liquido di raffreddamento di 50-80 ° C, ma qui è possibile l'errore e, a seconda del produttore, sarà 0,9-1,5? C.

Tra i meccanici, il più perfetto è il termostato con un soffietto a gas: il suo ritardo nel reagire ad un aumento o diminuzione della temperatura rispetto a solidi e liquidi è minimo.

Gli ci vogliono solo 8 minuti per reagire a un cambiamento della temperatura dell'aria nella stanza - rispetto ai 25 e 40 minuti, questo è davvero poco! La ragione qui è piuttosto semplice: il soffietto è il più remoto possibile dalle pareti del regolatore, il che aumenta la sua sensibilità, poiché qui fattori estranei possono avere solo un effetto minimo.

Nota. Regolatori di temperatura di qualsiasi tipo, diretti e angolari, l'istruzione sconsiglia di installare vicino a dispositivi di riscaldamento, in correnti d'aria e dietro le tende. Questi fattori contribuiscono al fallimento del meccanismo.

Tabella dei controlli termostatici DANFOSS

Termostati elettronici

Un termoventilatore elettronico per un radiatore di riscaldamento può essere di due tipi: con logica aperta e chiusa, cioè la prima opzione è soggetta a programmazione e la seconda no.

Differiscono nell'applicazione, quindi i dispositivi con logica chiusa vengono installati direttamente sui radiatori e i regolatori programmabili vengono installati in un sistema di riscaldamento indipendente come controller. Raccoglie informazioni sulla temperatura di ogni stanza usando un sensore remoto e quindi ha la capacità di regolare la temperatura generale.

Uno svantaggio significativo delle valvole termostatiche elettroniche è il loro alto costo e la dipendenza dalla fonte di alimentazione. Se la batteria è scarica o la batteria è scarica, il dispositivo smette di funzionare.

Nota. Se montati su termosifoni, termostati di qualsiasi tipo, essi (batterie) devono sempre essere dotati di valvole di arresto. Questo può essere una valvola a sfera convenzionale o una valvola a cono.

Controlli aggiuntivi

Se si dispone di un circuito separato installato sul riscaldamento, ovvero, oltre ai radiatori, è coinvolto anche un sistema di riscaldamento a pavimento, sarà quindi necessario installare una valvola del radiatore di bilanciamento, poiché le batterie e il pavimento necessitano di temperature diverse. A seconda del design del circuito (la sua diramazione), è possibile utilizzare una valvola termostatica a tre o quattro vie che ridistribuisce il refrigerante sulla temperatura desiderata (specificata).

Il principio di funzionamento qui è abbastanza semplice: dalla caldaia il refrigerante entra in una valvola a tre vie (a quattro vie) con la stessa temperatura necessaria per riscaldare i radiatori, ma troppo alta per un pavimento riscaldato.

Pertanto, la valvola blocca la direzione verso il pavimento e scarica l'acqua nel tubo di ritorno - quando il tubo sul pavimento si raffredda - la valvola si apre e la circolazione riprende a un certo punto di temperatura.

conclusione

In conclusione, vorrei menzionare le impostazioni dei termostati, che devono necessariamente essere realizzati dopo l'installazione con le proprie mani - senza di essi non sarà possibile regolare il clima interno. Per fare ciò, è necessario chiudere tutte le finestre e le porte, girare la manopola completamente a sinistra e attendere fino a quando la temperatura nella stanza supera il necessario 5-6? C.

Dopodiché, ruota la manopola completamente a destra e attendi che la temperatura scenda a quella desiderata, e lentamente inizi ad aprire il regolatore finché non senti il ​​suono dell'acqua - lascialo in questa posizione.
