Lo schema del sistema di riscaldamento di una casa privata:

12-09-2018
Riscaldamento

Come si può creare uno schema del sistema di riscaldamento di una casa privata con le proprie mani? E quali sono gli elementi essenziali che dovrebbe includere? Come collegare i dispositivi di riscaldamento? Quali dovrebbero essere le batterie e le tubature?

Proviamo a rispondere a queste domande.

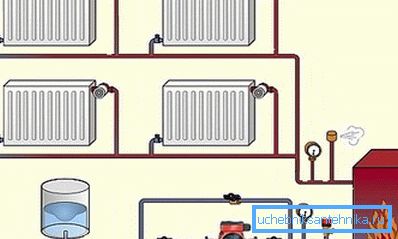

Sistema monotubo di una casa a due piani.

Sistema di gravità

Lo schema più semplice del sistema di riscaldamento in una casa privata è il cosiddetto gravitazionale, o gravità. Funziona a causa della differenza di densità del liquido di raffreddamento riscaldato e del liquido di raffreddamento raffreddato nei riscaldatori.

riempimento

Viene posato con un diametro grande (almeno DN 32). L'obiettivo è ridurre la resistenza idraulica: la pressione che la supera in questo sistema è piccola.

Prestare attenzione: non confondere il passaggio condizionale del tubo (DU) e il suo diametro esterno, che contrassegna gli elementi delle tubazioni polimeriche e metallo-polimero. Ad esempio, per il polipropilene DU32 corrisponde un diametro esterno di 40 mm.

Per gli stessi motivi, è preferibile preferire i moderni materiali polimerici. Nel tempo, l'acciaio è ricoperto da depositi e ruggine, diventando sempre più ruvido.

Subito dopo la caldaia, l'imbottigliamento viene fornito con un cosiddetto tubo di richiamo, una sezione verticale, nella parte superiore della quale è montato un vaso di espansione aperto. Ulteriore parte del riempimento viene eseguita con una pendenza costante al tubo di ritorno della caldaia.

La caldaia, a sua volta, è montata nel punto inferiore del contorno; Spesso è installato nella fossa. Maggiore è la differenza di altezza tra la caldaia e i radiatori, maggiore è la pressione, più velocemente l'acqua circolerà nel circuito.

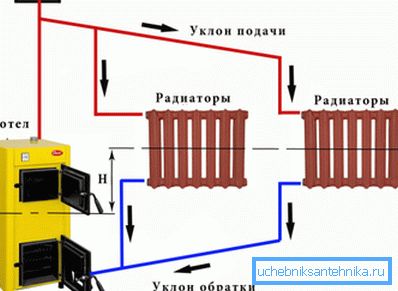

La differenza H tra punti con uguale temperatura nel flusso e flusso di ritorno determina la pressione nel circuito.

Distribuzione e collegamento di radiatori

Gli schemi ottimali dei sistemi di riscaldamento delle case private con circolazione naturale sono diverse versioni di Leningrado.

Cos'è?

  • Il riempimento è un anello continuo che collega i tubi di mandata e di ritorno della caldaia.
  • I dispositivi di riscaldamento sono collegati in parallelo con il riempimento con un rivestimento di diametro inferiore.
  • Lo schema di collegamento ottimale per i dispositivi di riscaldamento è dal basso verso il basso. In questo caso, la batteria non ha bisogno di essere lavata: il fango non indugia nel suo collettore inferiore.

Per i sistemi con caldaia a combustibile solido, è preferibile preferire radiatori in ghisa o registri in acciaio. Il loro grande volume e la loro massa solida attenueranno le fluttuazioni del liquido di raffreddamento durante la cottura e la combustione del carburante.

valvole

Gli schemi gravitazionali dei sistemi di riscaldamento per una casa privata sono completati con un minimo di valvole. Innanzitutto non ne hanno bisogno: per eliminare le perdite, è più facile scaricare e ricaricare completamente l'acqua. In secondo luogo, ogni valvola o strozzatore provoca la perdita della pressione desiderata e rallenta la circolazione già lenta.

Cos'è vitale?

  1. Presa d'aria nei radiatori situati sopra l'imbottigliamento. L'aria proveniente dal riempimento stesso viene forzata nel serbatoio di espansione e da qui nell'atmosfera.

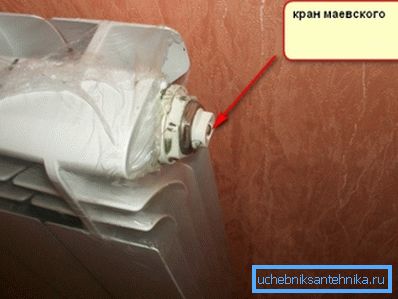

La gru di Mayevsky nel tappo del radiatore superiore.
  1. Ripristinare nella parte inferiore del circuito per scaricarlo.
  2. Scarico dall'impianto di acqua fredda con una valvola per il riempimento del circuito attraverso il serbatoio di espansione.

Circolazione forzata

Gli schemi del sistema di riscaldamento di una casa privata a circolazione forzata sono più comuni a causa della regolazione più flessibile che consente di regolare i dispositivi di riscaldamento e alcune parti del circuito in modo indipendente.

Inoltre: un tale sistema va più veloce alle temperature di esercizio e ha un intervallo di temperatura più piccolo tra il flusso e il ritorno.

sicurezza

Il problema principale di un sistema chiuso con circolazione forzata è che deve compensare l'espansione del liquido di raffreddamento.

Le funzioni dell'unico vaso di espansione aperto, che completano i circuiti aperti degli impianti di riscaldamento di una casa privata a circolazione naturale, devono essere spostate su un intero gruppo di dispositivi - il cosiddetto gruppo di sicurezza.

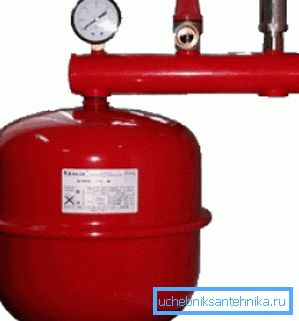

Gruppo di sicurezza
dispositivo funzione
Serbatoio di espansione Contiene il trasportatore di calore che è aumentato di volume, schiacciando allo stesso tempo l'aria che è nella sua custodia
Valvola di sicurezza Allevia la pressione eccessiva quando il serbatoio trabocca
manometro Usato per controllare la pressione nel sistema
Presa d'aria automatica Rimuove le prese d'aria dal sistema.

valvole

Scopriamolo con che tipo di valvole di arresto funziona da solo il tradizionale sistema di riscaldamento di una casa privata?

  1. Di fronte alla pompa nella direzione del flusso del liquido di raffreddamento è la coppa.
  2. La pompa e la coppa sono tagliate con una coppia di valvole, consentendo di smantellarle o pulire il filtro senza perdita di refrigerante.
  3. Spesso tra i bypass della pompa, un bypass è bloccato da una valvola o valvola di non ritorno, consentendo al sistema di funzionare quando la pompa viene rimossa in modalità di circolazione naturale.
  1. I punti superiori del circuito (ponticelli, tappi dei radiatori superiori) sono forniti con rubinetti Mayevsky o normali rubinetti per l'acqua per lo scarico dell'aria.
  2. I tubi di alimentazione dei dispositivi di riscaldamento sono dotati di valvole che consentono di interrompere completamente la circolazione in essi. I rivestimenti invertiti sono strozzati.

Spesso vengono utilizzate testine termiche anziché strozzature: il loro prezzo è leggermente più alto, ma consentono di regolare automaticamente la permeabilità, a seconda della temperatura nella stanza.

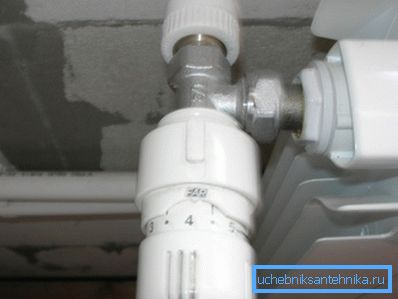

Nella foto - testina termica sul riscaldamento.

A proposito: per le caldaie a gas, elettriche e solari, è preferibile utilizzare radiatori in alluminio. Sono economici, hanno un piccolo volume interno (che garantisce un riscaldamento rapido) e un eccellente trasferimento di calore in una sezione.

disposizione

Quali schemi di installazione del sistema di riscaldamento in una casa privata possono essere utilizzati in caso di circolazione forzata?

  • Per una casa a un piano, nella modesta opinione dell'autore, la scelta migliore a Leningrado sarà la scelta migliore.. L'istruzione è connessa con la sua eccezionale semplicità e tolleranza ai guasti: per sbrinare questo sistema anche nel freddo più intenso, è necessario provare molto duramente.
  • Per una casa a due piani può essere utilizzato come Leningrado con due anelli paralleli e cablaggio verticale con imbottigliamento inferiore (il ritorno e la fornitura sono nel seminterrato o al primo piano). I ponticelli di ogni colonna montante sono completati con una presa d'aria.

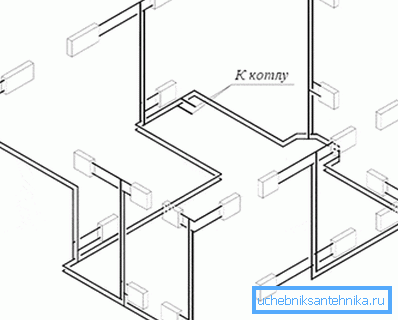

Disposizione verticale per due piani.

conclusione

Speriamo che le informazioni di base offerte al lettore possano aiutarlo a progettare il proprio riscaldamento. Il video allegato, come al solito, contiene materiale aggiuntivo. Buona fortuna!
