Lo schema di base del riscaldamento e dei suoi tipi

Prima di iniziare a pianificare il riscaldamento autonomo in un appartamento o in una casa privata, è necessario familiarizzare con il concetto di riscaldamento. Di seguito diamo un'occhiata più da vicino a cosa è e quali sono i concetti di base del riscaldamento.

Informazioni generali

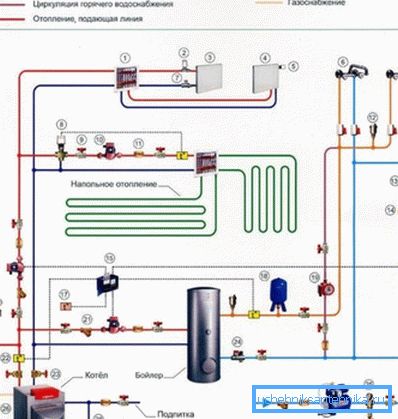

Sotto il diagramma schematico del sistema di riscaldamento viene generalmente compreso lo schema più semplice, che indica gli elementi principali del riscaldamento dell'acqua, combinati in un unico sistema.

Quest'ultimo può essere implementato in diversi modi, tuttavia, in ogni caso, include i seguenti elementi:

• Riscaldamento della caldaia - fornisce il fluido di riscaldamento.

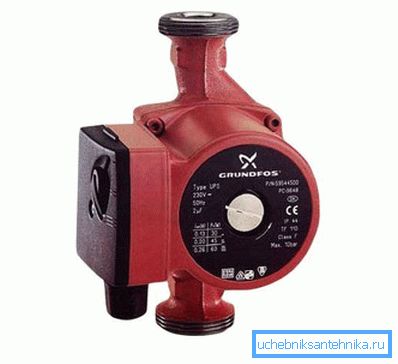

• Pompa di circolazione o serbatoio ausiliario (a seconda del tipo di sistema): fornisce il movimento del liquido di raffreddamento nel circuito.

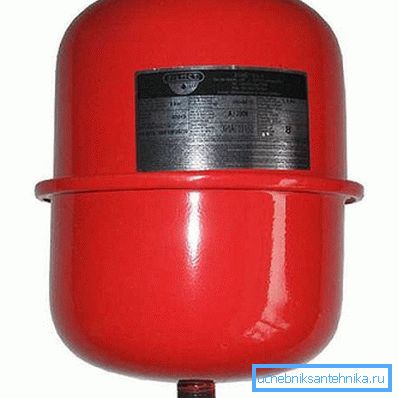

• Serbatoio di compensazione: compensa l'espansione termica del liquido di raffreddamento e il colpo d'ariete.

• Contorno: rappresenta un percorso chiuso attraverso il quale il refrigerante entra nel radiatore e quindi ritorna in caldaia.
• I termosifoni sono apparecchi che forniscono il riscaldamento dell'ambiente.
• Il vettore di calore è un liquido che prende il calore dalla caldaia e lo trasferisce ai radiatori. Molto spesso, per questi scopi viene utilizzata acqua ordinaria o antigelo. Quest'ultimo ha un punto di congelamento più basso.

Le differenze negli schemi sono le seguenti:

• Nel metodo di circolazione del refrigerante;
• Nel metodo di collegamento dei radiatori.

Di seguito consideriamo le caratteristiche di ciascuno di essi.

Tipi di schemi

Secondo il metodo di collegamento dei radiatori, i sistemi di riscaldamento sono di due tipi:

Ognuno di questi può essere implementato sia con circolazione naturale che forzata. Inoltre, ciascuna opzione ha i suoi vantaggi e svantaggi che devono essere considerati.

Tubo singolo

Il vantaggio principale della connessione a un tubo è la sua semplicità e il basso costo di implementazione. Tuttavia, può essere utilizzato solo in piccole stanze. Ciò è dovuto al fatto che le batterie in questo caso, riscaldano in modo non uniforme, e, con un numero elevato, l'ultima nei dispositivi del circuito può rimanere generalmente fredda.

Con la circolazione naturale, il design è il seguente:

• Il contorno che fuoriesce dalla caldaia sale verticalmente verso l'alto e si collega al serbatoio ausiliario.
• Successivamente, il tubo scende e, come detto sopra, passa attorno al perimetro della stanza. Inoltre, il contorno deve essere montato con una leggera pendenza costante, che garantirà una circolazione naturale.

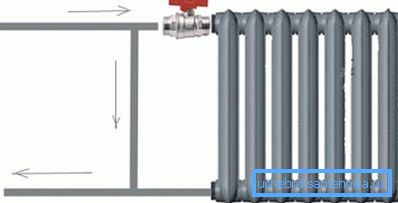

• I radiatori sono collegati al circuito del liquido di raffreddamento. Inoltre, il legame viene necessariamente eseguito con un bypass. Ciò consente di regolare separatamente il riscaldamento di ciascuna batteria e, se necessario, di smontare le batterie senza scaricare il liquido di raffreddamento.

Questo schema schematico dell'impianto di riscaldamento è buono perché il riscaldamento non è volatile. È vero, questo richiede l'uso di una caldaia non volatile.

Per quanto riguarda gli inconvenienti, tra questi è possibile distinguere un'efficienza inferiore, poiché il refrigerante si muove con una velocità inferiore e, di conseguenza, ha il tempo di raffreddarsi. Ciò comporta costi aggiuntivi e durata dei radiatori di riscaldamento. Inoltre, ci sono una serie di requisiti per l'installazione e la sezione trasversale della pipeline.

Queste carenze sono private del sistema obbligatorio, che viene implementato utilizzando una pompa di circolazione.

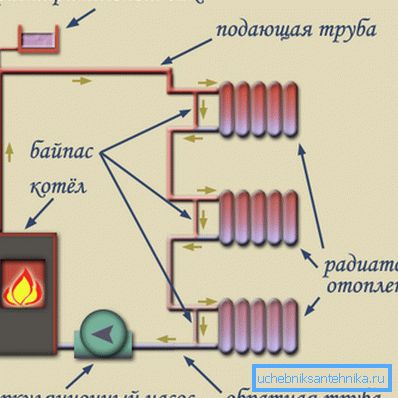

In questo caso, la connessione è la seguente:

• Dalla caldaia c'è un circuito a cui è collegata la pompa di circolazione per il riscaldamento.
• Un tee è collegato alla pompa, che consente il cablaggio di radiatori e un autoclave.

Suggerimento: Quando si installa la pompa, è possibile eseguire un bypass e collegare ad esso un serbatoio di espansione. Di conseguenza, il bypass deve sovrapporsi alle gru. Ciò consentirà alle tue mani di cambiare modalità di circolazione naturale e forzata.

Twin tube

Questa opzione di riscaldamento può essere utilizzata in grandi case e appartamenti. Le batterie in questo caso possono essere collegate sia in serie che in parallelo. Inoltre, anche con una connessione in serie di batterie, si riscaldano in modo più uniforme rispetto a una connessione monotubo.

Lo svantaggio di questa opzione è il suo prezzo più alto, poiché la sua implementazione richiede molti più tubi. Va notato che in questo caso la circolazione forzata è più spesso utilizzata, dal momento che è più difficile fornire una circolazione naturale.

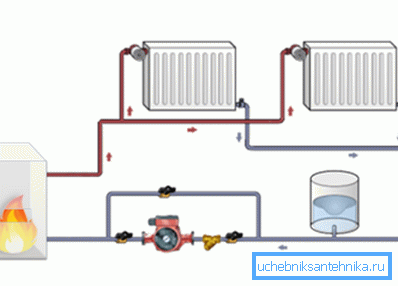

Questo schema si presenta così:

• Dalla caldaia è presente un circuito a cui è collegata una pompa di circolazione con cablaggio al serbatoio di espansione e al collettore (se collegato in parallelo).
• Inoltre, di regola, il collezionista esegue la distribuzione in stanze diverse di una casa o di un appartamento. Quando più radiatori sono collegati a un circuito, il tubo viene portato all'ultimo nel circuito della batteria.
• Una linea di ritorno è collegata alla prima uscita del circuito della batteria, che è parallela al circuito caldo ed è collegata al collettore, in conseguenza della quale il refrigerante raffreddato scorre nella caldaia e si riscalda nuovamente.

Un importante vantaggio di questa opzione è la possibilità di regolare il riscaldamento delle batterie in stanze diverse. Inoltre, quando si utilizzano apparecchiature elettroniche speciali, il mantenimento di una certa temperatura nei locali può essere effettuato automaticamente.

Fai attenzione! Abbiamo considerato la versione più semplice del sistema, poiché il riscaldamento può includere un "pavimento caldo".

Qui, infatti, tutti i punti principali della stesura del concept. Di regola, sulla base di esso eseguire un progetto più dettagliato. Istruzioni dettagliate su come farlo sono disponibili sul nostro portale di costruzione.

conclusione

Un diagramma schematico dà un'idea del funzionamento del sistema di riscaldamento e della sua implementazione. Inoltre, la sua scelta dipende da un numero di condizioni in cui il riscaldamento sarà operato. Dal video in questo articolo, puoi ottenere alcune informazioni aggiuntive su questo argomento.
