Montaggio per radiatori: selezione, installazione e tipi di

I riscaldatori del radiatore sono solitamente posti sotto le finestre. Solo a volte il progetto prevede una posizione diversa. Per fissare i riscaldatori utilizzati a parete oa pavimento per radiatori radiatori. Al momento ci sono molti tipi di loro.

L'apparecchio per il riscaldamento dei radiatori è molto vario.

Selezione e installazione di elementi di fissaggio

Quando scegli elementi di fissaggio, dovresti essere guidato da questi momenti:

  • materiale di cui sono fatti i radiatori;
  • dimensioni della batteria;
  • materiale del muro;
  • dimensioni della finestra, il loro numero e le caratteristiche di posizione;
  • progetto di progettazione della stanza.

Fai attenzione! L'istruzione rileva che più pesante è il riscaldatore, più spesso dovrebbe essere il supporto. I materiali radiatori e gli elementi di fissaggio devono combaciare tra loro.

Dopo aver valutato gli aspetti di cui sopra, è possibile selezionare correttamente il tipo di titolari e determinare il numero desiderato di titolari.

Elementi di fissaggio per il calcolo

Distanze che devono essere mantenute durante l'installazione delle batterie.

Quando sono installati sotto Windows, vengono mantenute le seguenti distanze:

  • dai piani dovrebbe essere di almeno 8-12 cm;
  • a pareti circa 3-5 cm;
  • a davanzali non meno di 6-10 cm.

Informazioni su quanti supporti sono necessari per un radiatore.

Il loro numero dipende dalla lunghezza del riscaldatore.

  1. Quando le sezioni sono piccole - fino a 10 pezzi, 2 supporti sono posizionati nella parte superiore, un altro è montato sotto.
  2. Se la batteria è composta da 10-14 celle, 3 supporti sono installati nella parte superiore, 2 in basso.
  3. Sotto ogni 4-7 sezioni successive di una batteria in ghisa e 10 analoghi in alluminio e tubolare con le proprie mani, viene aggiunto un supporto in alto e in basso.
Ogni dettaglio ha il suo posto

Marcatura per supporti di montaggio

Una domanda molto importante è come contrassegnare l'allegato per i radiatori.

  1. L'opzione migliore è quando il riscaldatore si trova esattamente al centro della finestra. Sulla base di questo, trova il centro dell'apertura sul muro e disegna una linea verticale.
  2. Inoltre, ci sono 2 opzioni. Se il cablaggio è inferiore, tracciare una linea orizzontale che segna il bordo superiore della batteria. Quando si installano i radiatori con collegamento laterale, è importante posizionare i tubi del riscaldamento. In questo caso, mettere da parte la linea orizzontale proveniente dal tubo di alimentazione (superiore).
  3. Misurare gli spazi tra i supporti sulla batteria. Rimandali rispetto alle linee tracciate.

Tipi di titolari

Ganci su tavola di acciaio.

L'ordine e le regole di installazione delle batterie non dipendono dal loro tipo, solo il tipo di titolari cambia.

Supporti per radiatori in ghisa

I supporti per i radiatori in ghisa sono i più spessi e pesanti, perché nel corso degli anni dovrebbe mantenere un sacco di peso. Questi perni ricurvi o ganci piatti sono realizzati separatamente o attaccati a una striscia di acciaio di 2-3 pezzi.

I prodotti non sono verniciati o viene applicato un rivestimento bianco (standard). Per ordinare, puoi scegliere un colore diverso.

Il più comune simile supporto per radiatori in ghisa.

Nella foto - porta pin in acciaio.
  1. Porta pin in ghisa.
  2. Supporti in acciaio regolabili. Permettono di cambiare lo spazio tra il muro e il radiatore, tagliando contemporaneamente la batteria in orizzontale e in altezza.
  3. Staffe in acciaio
  4. Supporti raggruppati su una striscia di metallo.

Fai attenzione! Prima di acquistare, considera la dimensione dei supporti. Sono fatti sotto le sezioni di fissaggio con diverse profondità. In ogni caso, il titolare deve assicurarsi che lo spazio tra le pareti non sia inferiore a 30-50 mm.

Oltre alle staffe pin per batterie, sono realizzati ganci in ghisa. Sono completati con i tasselli. Il prodotto è montato come segue: viene praticato un foro nel quale viene inserito un tassello di plastica. Il supporto è avvitato in esso, avendo un filo su un lato.

Brevi parentesi di istruzioni per l'installazione.

Oltre al fissaggio a parete, c'è anche un'installazione esterna di ghisa con l'aiuto delle gambe. Il loro prezzo dipende dal fatto che la loro altezza possa essere regolata o meno.

Anche gli archi superiori, che fissano le sezioni sul supporto, differiscono. Sono fatti di filo d'acciaio o hanno la forma di una catena di maglie coniugate mobili. In ogni caso, i radiatori sono fissati alla battuta usando bulloni e archi.

Elementi di fissaggio per batterie bimetalliche e di alluminio

Supporto universale per bimetallico e alluminio.

Fissaggio per radiatori in alluminio e bimetallico simile agli analoghi per ghisa, ma realizzato in metallo sottile.

  1. I supporti angolari universali più richiesti per entrambi i tipi di dispositivi. Sono in alto e in basso dotati di rientranze per il collettore. A causa di ciò, possono essere montati sia a sinistra che a destra.

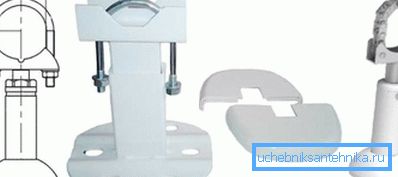

Cremagliere del pavimento.
  1. Le gambe per bimetallo e alluminio non producono. Ma producono rack che consentono l'installazione a pavimento di batterie. In primo luogo, tale supporto è attaccato al pavimento, quindi un radiatore viene posizionato e fissato su di esso.

L'uso di scaffali a pavimento è ottimale quando le pareti non riescono a sostenere un peso extra. Ad esempio, è difficile montare i radiatori su pannelli sandwich, vetro, pannelli di gesso.

Supporto per elettrodomestici in acciaio

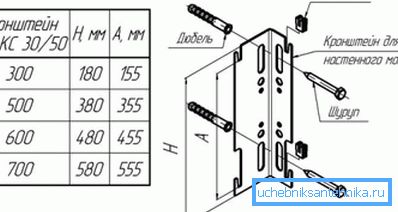

Hardware standard per radiatore a pannello.

Esistono due tipi di dispositivi di questo tipo: pannelli e controparti tubolari.

Hanno bisogno di diversi tipi di elementi di fissaggio.

  1. Le staffe speciali sono saldate alle pareti posteriori delle batterie del pannello. Con il loro aiuto, i dispositivi sono appesi alle staffe. Questo supporto per radiatori in acciaio ha una forma speciale, progettato per le staffe.

Fai attenzione! Quando si installano i dispositivi del pannello, è necessario monitorare attentamente la posizione verticale delle staffe, perché 4-6 punti metallici dovrebbero colpire esattamente i ganci. È necessario che il muro fosse perfettamente liscio e uniforme.

  1. Poiché il peso del radiatore è piccolo, sarà sufficiente fissarlo sulle staffe in alto. Dal basso puoi mettere i supporti, gli daranno una direzione orizzontale. Si aggrappano alle staffe con ganci e si appoggia solo al muro.
  2. Per una maggiore affidabilità, la parte di montaggio per radiatori in acciaio rivolta verso il muro si espande.

La tabella in basso mostra le dimensioni dei supporti descritti.

Modello di staffa Lunghezza, in centimetri Altezza totale in centimetri (N) Distanza tra gancio superiore e inferiore in centimetri (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45.5
LK-KS / 70 70 58 55.5

Ci sono strisce speciali per una facile installazione. Queste sono le strisce di metallo con morsetti in plastica dal basso e dall'alto. Con questo metodo di fissaggio della staffa sul radiatore non è necessario. Le strisce sono avvitate alla parete, la batteria è inserita in esse, trattenuta da ganci di plastica.

La staffa di fissaggio di un radiatore di riscaldamento tubolare assomiglia a un prodotto per un analogo in sezione.

Consiste anche di ganci, solo di dimensioni diverse, che sono dotati di rivestimenti in plastica.

Montaggio SMB.
  1. I produttori producono anche un supporto SMB speciale con ganci per tubi.
  2. Questa è una piastra di acciaio con clip di plastica e un supporto per il ripiano della batteria sottostante.
  3. Tali elementi di fissaggio possono essere utilizzati quando il peso di un radiatore pieno di refrigerante non supera i 100 kg.
  4. L'installazione della batteria qui è estremamente semplice. Installa il dispositivo su un supporto, portalo alle clip. Quelli che afferrano il tubo vicino, scattano.

C'è anche un secondo modello per l'installazione semplificata: il titolare SVD. Consiste di due nodi. Il primo è fissato sul muro, il secondo sulla batteria. Quando si installa il dispositivo, si accoppiano e sono collegati da un cappio di acciaio.

Il fissaggio a pavimento di tali batterie può avvenire con l'aiuto di fermi tubolari saldati in fabbrica o con cremagliere con ganci. Su di essi, il dispositivo è appeso, il rack stesso per il fissaggio del radiatore è fissato al pavimento.

conclusione

Esistono diversi tipi di supporti per i termosifoni. Possono essere sia a parete che a pavimento. I modelli standard sono affidabili, tuttavia è più difficile montarli. Gli strumenti e le cinghie per l'installazione semplificata fanno risparmiare tempo e costi, ma il loro costo è maggiore.

Il video in questo articolo contiene informazioni visive.
