Nodi di miscelazione per un pavimento isolato dal calore:

Il riscaldamento a pavimento è un'eccellente aggiunta al riscaldamento del radiatore. Tuttavia, a differenza delle batterie tradizionali, appartiene ai dispositivi di riscaldamento a bassa temperatura, quindi quando si utilizzano questi sistemi insieme, i nodi di miscelazione del pavimento riscaldato sono necessariamente installati. Di seguito diamo uno sguardo più attento a cosa sono questi dispositivi, a quali elementi sono composti ea quali funzioni svolgono.

Perché usare un'unità di miscelazione

Per capire perché hai bisogno di un mixer per un pavimento riscaldato ad acqua, prima di tutto devi capire come funziona il sistema, cosa che faremo di seguito. Quindi, per i radiatori e il riscaldamento a pavimento viene fornito lo stesso trasportatore di calore. Inoltre, si è riscaldato al massimo, vale a dire a una temperatura richiesta per i radiatori (fino a 95 gradi).

Allo stesso tempo, la temperatura della superficie del pavimento secondo gli standard sanitari non dovrebbe superare i 30-31 gradi, altrimenti sarà scomodo camminare su questo pavimento. Per questo motivo, la temperatura del liquido di raffreddamento, che viene immessa nel circuito, è, a seconda dello spessore del massetto e del tipo di rivestimento del pavimento, 35-55 gradi.

Da ciò consegue che l'acqua non può essere alimentata direttamente dalla caldaia al circuito, poiché la sua temperatura può superare il limite consentito. Solo, ai fini del suo abbassamento, viene applicato un termo-miscelatore per un pavimento caldo. Mescola il refrigerante caldo con quello più freddo, ad es. linea di ritorno

Fai attenzione! Se il riscaldamento di una casa o di un appartamento è realizzato utilizzando circuiti a bassa temperatura, le unità di miscelazione non sono installate, poiché in questo caso non ha senso utilizzarle.

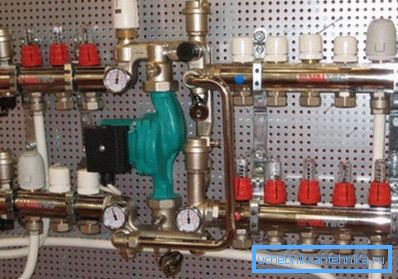

Nodo di missaggio del dispositivo

Convenzionalmente, il lavoro del miscelatore in esame può essere descritto come segue:

• Il refrigerante caldo viene fornito al collettore di riscaldamento e lì poggia contro la valvola di miscelazione per un pavimento riscaldato con un termostato.
• Se la temperatura del liquido di raffreddamento è inferiore a quella richiesta, viene attivata la valvola, a seguito della quale si apre l'alimentazione del liquido di raffreddamento caldo.
• Non appena la temperatura raggiunge il valore desiderato a causa della miscelazione di liquidi caldi e freddi, la valvola interrompe il flusso di liquido caldo.

Devo dire che il gruppo di miscelazione per un pavimento riscaldato è necessario non solo per regolare la temperatura, ma anche per far circolare il liquido di raffreddamento nel circuito dell'impianto di riscaldamento. Pertanto, il sistema è costituito dai seguenti elementi di base:

Oltre a questi due elementi principali, il sistema può anche essere:

• Bypass: protegge l'unità di miscelazione dai sovraccarichi.
• Valvole di intercettazione e scarico.
• Presa d'aria

Va notato che lo scambiatore di calore di miscelazione deve essere installato prima del circuito, tuttavia, il luogo stesso della sua installazione può essere diverso:

• Nella stanza in cui viene implementato il sistema pavimento caldo.
• Nel locale caldaia
• Nella scatola del collettore vicino.

Tipi di unità di miscelazione

La principale differenza nel funzionamento dei termomix è nella progettazione delle valvole di distribuzione. I più comuni sono i dispositivi a due vie e a tre vie. Di seguito è riportato un dettaglio delle loro caratteristiche.

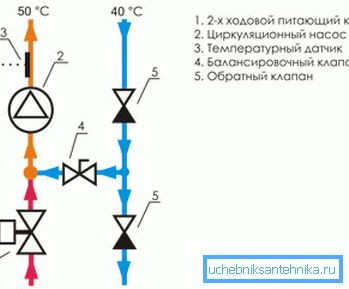

Valvola a due vie

Le valvole a due vie sono anche chiamate alimentazione. Su questo dispositivo è installata una testa termostatica, che contiene un sensore di liquido responsabile del monitoraggio della temperatura nel liquido di raffreddamento, che entra nel circuito dell'impianto di riscaldamento.

La miscelazione del refrigerante viene effettuata secondo il principio sopra descritto, vale a dire il flusso di ritorno viene fornito continuamente e il liquido caldo solo quando necessario.

Tra i vantaggi di questo design ci sono:

• Il sistema non si surriscalda mai, aumentando la sua durata.
• La valvola ha una capacità di flusso insignificante, che assicura un controllo della temperatura regolare, cioè senza cambiamenti improvvisi.

Per questi motivi, la maggior parte degli specialisti, quando montano il miscelatore per un pavimento caldo con le proprie mani, usano valvole a due vie.

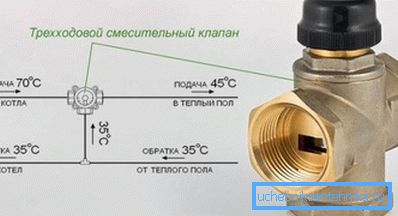

Miscelatore a tre vie

Questo dispositivo combina due funzioni:

• Bypass Valve Feed.
• Valvola di bypass bilanciamento.

La sua caratteristica principale è che mescola una linea di ritorno a freddo e un trasportatore di calore caldo. Spesso, le valvole a tre vie sono dotate di attuatori per il controllo di dispositivi meteorologici e termostatici.

Si ritiene che i miscelatori a tre vie siano universali e indispensabili in sistemi di grandi dimensioni, nonché in sistemi in cui vengono utilizzati controller dipendenti dal clima.

Tuttavia, hanno alcuni svantaggi:

• Non è esclusa la possibilità di fornire al contorno di un pavimento caldo da un segnale di un termostato di un vettore di calore caldo con una temperatura di 95 gradi Celsius. Ciò potrebbe causare danni ai tubi a causa di sovrapressione. Inoltre, improvvisi cambiamenti di temperatura accorciano la vita del sistema.
• Anche un minimo cambiamento nelle impostazioni del dispositivo può portare a un cambiamento significativo della temperatura nel circuito, che è associato a una grande larghezza di banda del dispositivo.

Fai attenzione! La durata del sistema dipende dalla qualità di costruzione dell'unità di miscelazione e dalla qualità dei materiali selezionati. Pertanto, è necessario prestare particolare attenzione a questi punti nella fase di progettazione del sistema.

Caratteristiche dell'installazione dell'apparecchiatura

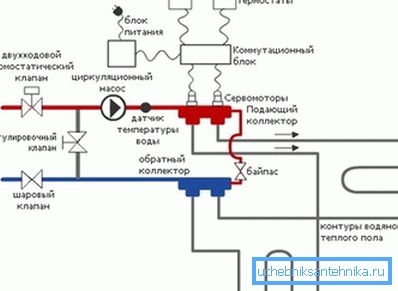

Ci sono alcune opzioni per il collegamento delle apparecchiature. Di seguito è riportato lo schema più comune del riscaldamento a pavimento del sito di miscelazione.

Ti permette di auto-assemblare il sistema collegando successivamente tutti gli elementi importanti:

• caldaia;
• Nodo di distribuzione;
• Pipeline.

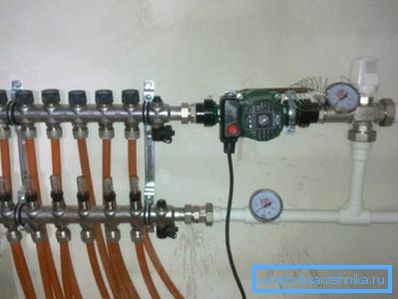

Prima di montare l'unità di distribuzione, è necessario installare un involucro protettivo in metallo, che può essere aperto o chiuso. In alcuni casi, il nodo è montato completamente aperto, vale a dire sotto forma di un supporto. In questo caso, l'accesso ad esso è semplificato, ma la protezione della connessione soffre.

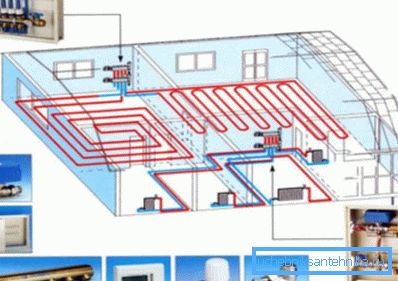

Il posto per l'armadietto, di regola, viene scelto in base alla posizione dei circuiti. Se si utilizzano più rami, è consigliabile installare l'armadietto al centro, alla stessa distanza dai contorni e vicino ai tubi principali. Una tale posizione "centrale" fornisce le migliori prestazioni idrauliche.

È meglio iniziare ad assemblare con le proprie mani l'installazione di un termometro e di valvole di intercettazione, che dovrebbero essere posizionate in tutte le uscite dei circuiti. Molto spesso, le parti per la regolazione del funzionamento del flusso di alimentazione e di ritorno sono fornite in un set di kit di raccolta.

Concentrandosi sullo schema, è possibile installare correttamente e abbastanza rapidamente il nodo di distribuzione, collegare i tubi di alimentazione e di scarico ad esso, e anche assicurarsi che uno o più circuiti possano essere spenti, cosa che potrebbe essere richiesta durante il funzionamento del sistema.

Le parti sono collegate mediante raccordi del compressore, il kit di installazione, che include:

• noci;
• boccole;
• Clip ad anello

Suggerimento: Per il montaggio del sistema è meglio utilizzare raccordi in ottone, nonostante il loro prezzo sia più alto. Ciò è dovuto al fatto che sulle loro pareti interne quasi nessuna scala si accumula.

Nei casi in cui il diametro delle parti non corrisponde, vengono utilizzati gli adattatori.

Le brevi istruzioni di assemblaggio sono le seguenti:

• Prima di tutto, due tubi sono collegati all'unità di distribuzione: alimentazione del refrigerante e flusso di ritorno.
• Quindi collegare gli elementi del profilo.
• Quindi gli elementi del sistema vengono installati nella seguente sequenza:

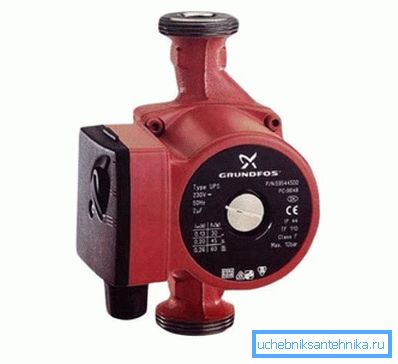

• pompa di circolazione;
• uscita d'aria;
• rubinetto di scarico;
• miscelatore a tre vie.

Questo sistema consente di controllare completamente il processo di riscaldamento.

Fai attenzione! Il funzionamento del sistema descritto dipende completamente dalla caldaia di riscaldamento, abbassando la temperatura o limitando il flusso dei condotti del refrigerante ad una diminuzione della temperatura del pavimento riscaldato.

Qui, infatti, tutti gli elementi di base dell'installazione dei nodi di distribuzione.

conclusione

Le unità di miscelazione sono un elemento necessario per gli impianti di riscaldamento che combinano i radiatori tradizionali con un pavimento caldo. Inoltre, la durabilità del pavimento riscaldato dipende dalla qualità del distributore. Pertanto, la qualità della sua installazione non dovrebbe essere meno attenta della posa del pavimento caldo.

Dal video in questo articolo, puoi imparare alcune informazioni aggiuntive su questo argomento.
