Nodo di miscelazione per un pavimento isolato termicamente:

L'unità di miscelazione della pompa per il riscaldamento a pavimento è una parte necessaria e molto importante del sistema di riscaldamento a pavimento, senza la quale è impossibile il suo normale funzionamento. Considereremo lo scopo e il principio di funzionamento di questo sito, nonché imparare come assemblare il mixer in modo indipendente.

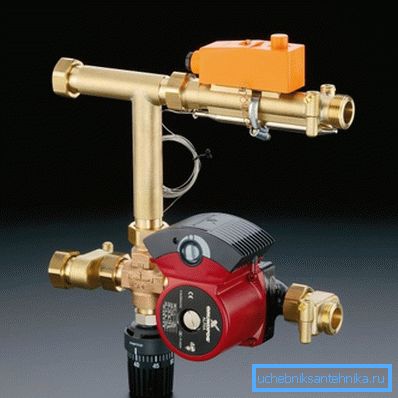

Modulo di miscelazione per riscaldamento a pavimento

appuntamento

Per comprendere meglio lo scopo dell'unità di miscelazione, prendere in considerazione il dispositivo del sistema di riscaldamento a pavimento. Nel massetto sono posati tubi di plastica e metallo, che fanno circolare il liquido di raffreddamento.

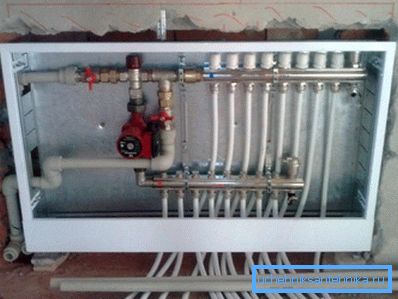

Un'estremità di ciascun tubo è collegata al collettore di alimentazione, l'altra alla raccolta. I tubi stessi sono disposti sotto forma di contorni di una forma o di un'altra.

L'acqua calda proviene dalla caldaia di riscaldamento al collettore di alimentazione, quindi passa attraverso i contorni del pavimento riscaldato ed entra nel collettore di raccolta, da dove ritorna alla caldaia che si è già raffreddata. Nella caldaia, riscalda nuovamente ed entra nel collettore di alimentazione.

Di norma, le case sono dotate di sistemi di riscaldamento combinati, compresi radiatori e pavimenti riscaldati. Il mezzo di riscaldamento è riscaldato dalla caldaia.

La temperatura dell'acqua che è passata attraverso lo scambiatore di calore della caldaia è di circa 75 - 95 ° C, che è abbastanza accettabile per i radiatori, tuttavia non è accettabile alimentare nei contorni del pavimento.

Il riscaldamento a pavimento è un sistema a bassa temperatura, che richiede un riscaldatore non più caldo di 35 - 50? С. Tuttavia, il modo di funzionamento della caldaia non implica tali valori, soprattutto perché questa temperatura è ovviamente insufficiente per i radiatori.

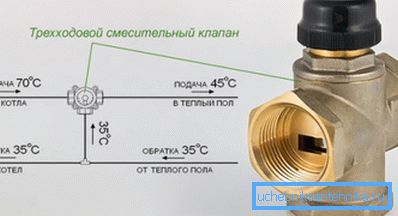

Fai attenzione! Per risolvere la contraddizione esistente, viene utilizzata un'unità di miscelazione di un pavimento riscaldato ad acqua, che miscela il liquido dal collettore di riscaldamento di ritorno alla fornitura di acqua calda, abbassando in tal modo la temperatura di flusso al livello richiesto.

Principio di funzionamento

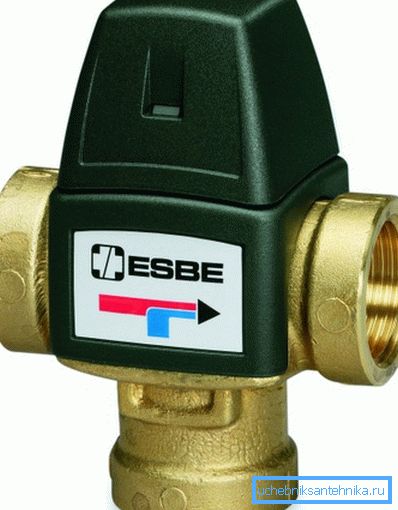

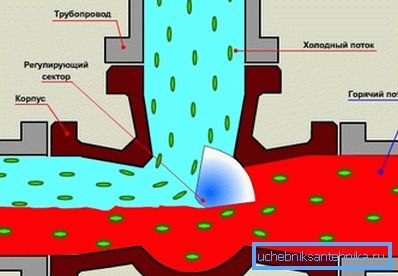

Il principio di funzionamento dell'unità di miscelazione si basa sull'uso di una valvola a tre vie o a due vie. Questo è un dispositivo sanitario che ha due ingressi e una presa (due prese e una entrata, a seconda dell'installazione e del compito in corso).

La valvola ha tre posizioni:

1. L'ingresso 1 è aperto, l'ingresso 2 è chiuso, l'uscita è aperta;
2. L'ingresso 1 è chiuso, l'ingresso 2 è aperto, l'uscita è aperta;
3. Entrambe le entrate e le uscite sono aperte.

Gestione (commutazione) è fatto manualmente o da una testa termostatica, è anche possibile collegare un servo. Siamo interessati all'opzione con una testa termostatica.

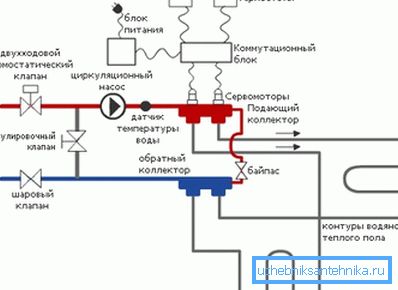

Considerare ora il lavoro dell'intero sito:

• L'acqua calda con una temperatura di 70 - 95 ° C viene fornita a uno degli ingressi della valvola;
• Una pompa di circolazione e un collettore di alimentazione del refrigerante ai contorni del pavimento sono collegati all'uscita del dispositivo;
• Il collettore di ritorno del sistema è collegato al tubo di ritorno diretto alla caldaia, tuttavia ha un ramo collegato al secondo ingresso della valvola a tre vie, attraverso il quale scorre l'acqua fredda nell'acqua calda;
• La testa della valvola termostatica ha un sensore remoto che misura la temperatura dell'acqua nel collettore di alimentazione;
• Il termostato è impostato in modo tale che se la temperatura al collettore di aspirazione sale sopra un valore predeterminato, la valvola chiude l'ingresso collegato al flusso di refrigerante dalla caldaia e l'acqua nei circuiti del pavimento circola in un breve cerchio senza la caldaia;
• Non appena la temperatura nel collettore di alimentazione scende al di sotto di un valore predeterminato, la valvola apre nuovamente l'ingresso con acqua calda e il pavimento inizia a riscaldarsi.

Fai attenzione! Di norma, nei sistemi piccoli, viene utilizzata una valvola a due vie, in cui non vi è alcuna posizione in cui l'alimentazione dell'acqua calda è aperta e l'ingresso collegato al ritorno è chiuso. Questo elimina l'ingresso di refrigerante surriscaldato nel sistema, poiché è pieno di incidenti.

Varietà e composizione

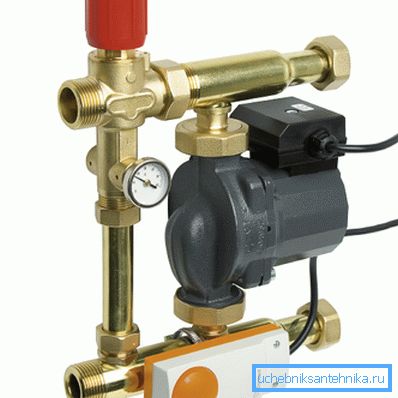

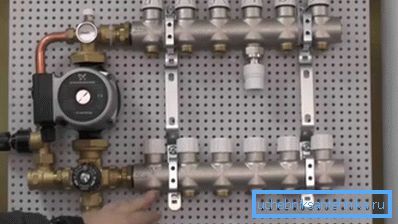

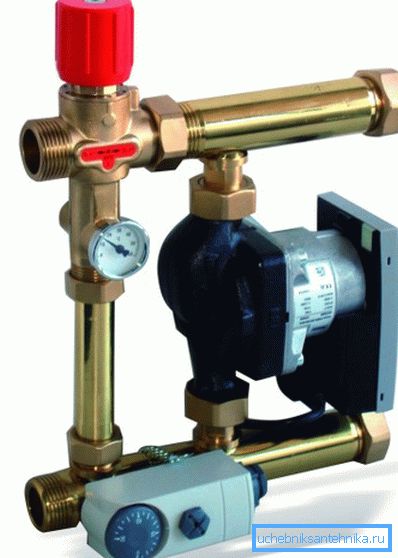

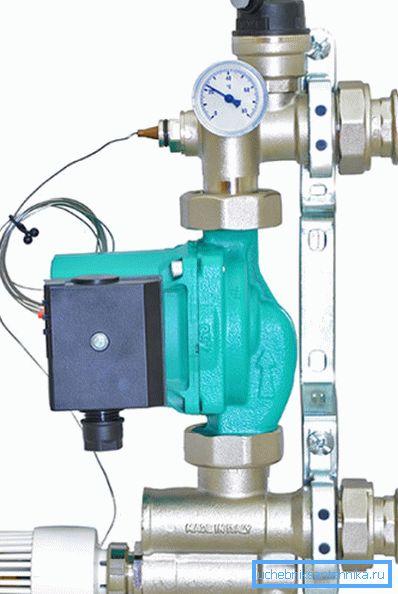

Il mercato dell'odierna idraulica in abbondanza offre nodi di raccolta pronti con un sistema di approvvigionamento idrico di ritorno e moduli di miscelazione separati con una pompa e tutti i dettagli necessari nel kit. La maggior parte dei produttori di sistemi di riscaldamento a pavimento ha entrambe le opzioni in stock.

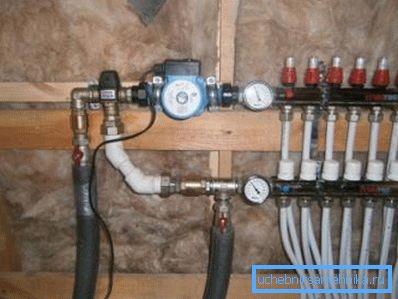

Allo stesso tempo, quasi tutti i fornitori di impianti idraulici offrono sempre tutte le parti necessarie per l'autoassemblaggio di componenti simili, tra cui pompe, valvole, dispositivi di misurazione, termostati con sensori, rubinetti e tutti gli accessori necessari per collegarli in un unico sistema. Per questo motivo, oggi non è un problema montare un sistema di miscelazione funzionante con le proprie mani, mentre la sua qualità non sarà peggiore del montaggio in fabbrica.

Fai attenzione! Il prezzo del modulo di fabbrica sarà significativamente più alto di quello assemblato da soli, mentre la disponibilità di componenti di alta qualità rende fattibile questo assemblaggio anche per un amatore.

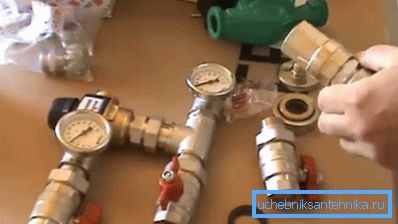

Per l'auto-assemblaggio sono necessarie le seguenti parti:

• Valvola a tre vie con testa termostatica e sensore remoto;
• Diverse valvole a sfera (2 - 5);
• Pompa di circolazione;
• Due termometri e un manometro;
• Spaccalegna a T;
• Adattatori e nippli per la commutazione di parti.

Fai attenzione! Nell'assemblaggio minimo, puoi fare a meno di termometri e manometri, puoi anche escludere le valvole a sfera, ma questo è molto indesiderabile.

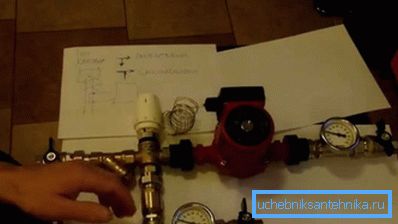

montaggio

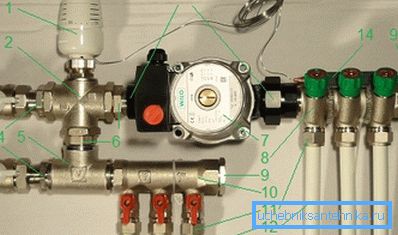

Se non accetti di pagare più del dovuto per l'assemblaggio in fabbrica, allora la nostra attenzione alla nostra attenzione. Per rendere più chiaro, prendi ad esempio il nodo finito e ci costruiremo su di esso.

1. Iniziamo con la valvola a tre vie 1? (2). Avvolgiamo la testina termica (1) sulla sua testa con un sensore remoto, che non tocchiamo ancora.
2. Ad una valvola di ingresso attaccare la valvola a sfera americana ?? (3) utilizzando una piastra di collegamento 1? - ?? (4). Al secondo ingresso fissiamo un tee 1? (5) usando il capezzolo 1? (6). Tramite attacco a T la stessa valvola a sfera dell'ingresso del mixer.
3. All'uscita della valvola (contrassegnata come "AB"), colleghiamo la pompa di circolazione (7) con un dado con filettatura interna 1? (13). All'uscita della pompa collegare il collettore di alimentazione 1? - ?? (8).
4. All'uscita libera del raccordo a T collegato alla valvola e alla valvola a sfera, collegare il collettore di ritorno (10). Tra il tee e il collettore, è opportuno installare un termometro per monitorare la temperatura del flusso di ritorno. Per affidabilità, la valvola di ritorno può essere dotata di una valvola di non ritorno per impedire il riflusso.
5. Ora prendiamo il sensore di temperatura remoto (14) e lo installiamo sul collettore di alimentazione usando i morsetti. Per un funzionamento più preciso del dispositivo, questo luogo può essere riscaldato.
6. I collettori sono chiusi con tappi (9), colleghiamo tubi di contorni di un pavimento caldo (12) con l'aiuto di raccordi (11), e colleghiamo i tubi per tubi di alimentazione e di ritorno che vanno dalla caldaia alle valvole a sfera.

Fai attenzione! Si consiglia di fornire al sistema due termometri per monitorare la temperatura delle intestazioni di alimentazione e di ritorno. Questo aiuterà a configurare correttamente la pompa.

conclusione

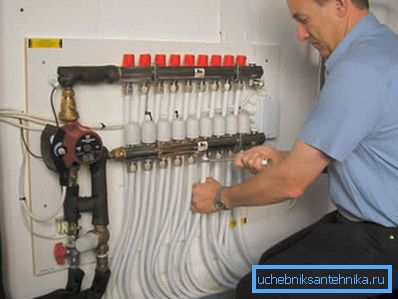

Ogni uomo, che almeno una volta teneva una chiave inglese nelle sue mani, sarà in grado di assemblare un nodo di miscelazione per un pavimento caldo con le proprie mani. Tutto ciò che è necessario è seguire le istruzioni e guardare il video in questo articolo.
