Per cosa e come è bilanciato il sistema di riscaldamento?

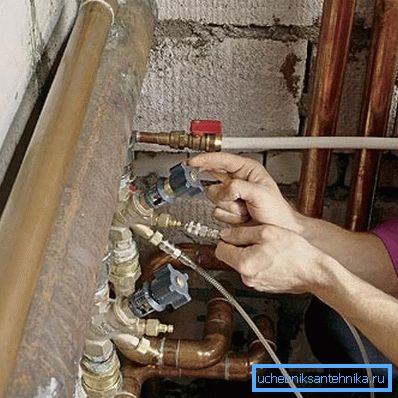

Se pensate che l'installazione della caldaia, l'equipaggiamento e le tubazioni supplementari, il collegamento dei radiatori a loro e il riempimento del sistema con il refrigerante, possiamo supporre che il lavoro sia fatto, non è così. Sebbene l'array principale sia completato, rimane un importante passo avanti: impostare il sistema di riscaldamento o bilanciarlo. Il compito principale del processo è la corretta distribuzione dell'energia del refrigerante attraverso le stanze.
Oggi diremo come è fatto in una casa privata.
Tutto il lavoro può essere fatto con le tue mani, seguendo semplici consigli. C'è un'opinione erronea che il bilanciamento dovrebbe essere fatto solo nei grandi edifici, ma questa promessa non è vera. È richiesto per tutti gli edifici, specialmente quelli residenziali, altrimenti il calore in una stanza andrà in eccesso, mentre in altri, al contrario, ne mancherà.
Il nostro compito oggi è dirvi come prevenire questo squilibrio. Di conseguenza, la caldaia, i radiatori e gli altri elementi del sistema funzioneranno come un'unica unità e riscalderanno la struttura uniforme.
Scopo principale
Per quanto cerchiamo di rendere il circuito di riscaldamento corretto, spesso accade che l'ultima batteria si scaldi non solo più a lungo, ma non abbastanza.
Per aumentare la potenza né del sistema né della pompa in questo caso non c'è motivo, poiché questo non è il problema.
- Il bilanciamento viene utilizzato per distribuire l'energia termica proveniente dal generatore di calore attraverso le tubazioni, in base alle esigenze di ogni stanza.
- Aiuta a eseguire questa procedura, prima di tutto, le valvole. È un componente importante del riscaldamento, che consente di aumentare o diminuire il flusso di refrigerante verso una determinata parte dell'impianto di riscaldamento.
Suggerimento: l'installazione di un dispositivo automatico di controllo della temperatura non preclude il bilanciamento della batteria.
- In questo caso, sono solo uno strumento aggiuntivo che ti consente di mantenere il comfort necessario nelle stanze.
- L'installazione di radiatori e apparecchi di riscaldamento è di fondamentale importanza. Pertanto, ti consigliamo di eseguire prima il bilanciamento e solo dopo installare i sistemi automatici, se esiste un desiderio.
Suggerimento: si noti che questi ultimi hanno principalmente una natura centralizzata, essendo responsabili non per la regolazione del flusso di refrigerante, ma per la sua temperatura nel dispositivo di riscaldamento.
Cosa devi fare
Il bilanciamento viene eseguito utilizzando i seguenti componenti:
- regolatori di flusso;

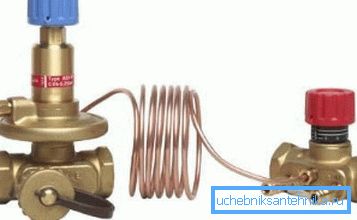

- valvole di bypass;
- valvole di bilanciamento;
- regolatori di pressione.
Ti consigliamo di acquistare prodotti solo da produttori che hanno superato il test, anche quando il loro prezzo è leggermente superiore rispetto al resto.
L'installazione di alcuni elementi si basa sul dispositivo dell'impianto di riscaldamento:

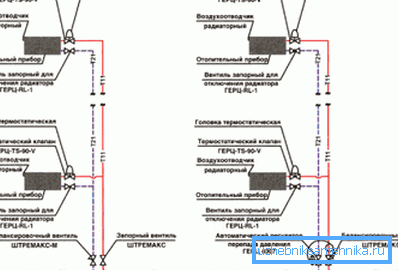

- Nel circuito monotubo, l'istruzione consiglia solo l'installazione di prese manuali che aiuteranno a variare l'intensità della fornitura di acqua riscaldata a qualsiasi stanza;

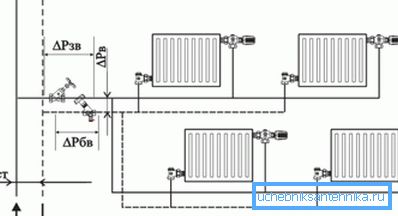

- nei sistemi a due tubi, soprattutto dove la temperatura è controllata da dispositivi automatici, non è possibile eliminare l'installazione di valvole di bilanciamento.
mezzi
Esistono diversi metodi per eseguire la procedura. Considera la loro essenza con l'esempio:

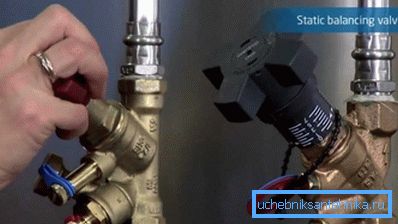

| semplice | L'opzione più dispendiosa in termini di tempo consiste nel misurare periodicamente le letture di ciascuna valvola di bilanciamento durante la regolazione delle loro posizioni. L'obiettivo è quello di regolare la posizione delle valvole in modo che il risultato ti soddisfi. |
| complesso | È considerato più affidabile, dal momento che il sistema è diviso in moduli separati. In questo caso, la sua potenza totale viene presa al 100% e i dati provenienti dai singoli moduli vengono convertiti in condivisioni corrispondenti, ad esempio 50 o 20%. Quindi regolare ciascun modulo singolarmente, ottenendo la portata del refrigerante alla percentuale desiderata da potenza totale del sistema di riscaldamento. Ad esempio, hai scelto il 20% per una camera da letto, ma questo indicatore non era abbastanza per una temperatura confortevole. Pertanto, si decide di aumentare l'intensità di un altro 10%, per il quale si svita leggermente la valvola. |
Suggerimento: prima di iniziare i lavori di bilanciamento dell'impianto di riscaldamento, è necessario aprire ciascuna valvola di intercettazione ed effettuare una prova di funzionamento. È necessario assicurarsi che la pompa di circolazione per il riscaldamento, le batterie e altri componenti del circuito funzioni correttamente.
Gru di bilanciamento
Questo è un tipo di valvole, attraverso le quali la resistenza idraulica viene controllata cambiando il diametro della sezione trasversale del tubo in una sezione selezionata.
Installalo quando:
- non c'è temperatura confortevole anche al massimo carico;
- c'è un significativo cambiamento di temperatura nella stanza con un carico costante nell'impianto di riscaldamento;
- Non è possibile raggiungere la potenza nominale del riscaldamento.
I vantaggi dell'attrezzatura
La valvola di bilanciamento per il riscaldamento presenta i seguenti vantaggi:
- riduce i costi totali del carburante che i proprietari di case noteranno dopo un po ';
- aumenta il comfort nella stanza, in quanto è possibile ottenere per ogni singola stanza un adeguato livello di temperatura;
- rimuove la complessità all'avvio del sistema.
Installazione e regolazione

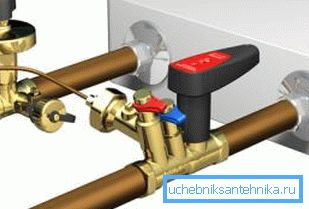

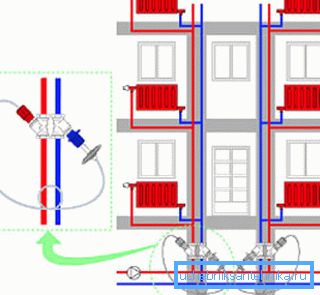

Di solito, l'installazione di valvole di bilanciamento per il riscaldamento viene effettuata per regolare i sistemi di riscaldamento a due tubi. A tale scopo vengono utilizzati raccordi e adattatori speciali.
Suggerimento: prestare attenzione alla freccia stampigliata sul dispositivo, in quanto vi sono prese installate solo in una particolare direzione di movimento del liquido di raffreddamento. In caso contrario, potrebbero verificarsi danni all'apparecchiatura e guasti al sistema di riscaldamento.
Dopo l'installazione è necessario eseguire misurazioni per determinare il livello di regolazione.
conclusione
Per il normale funzionamento del sistema di riscaldamento a casa, è imperativo che sia equilibrato. Solo in questo caso sarà possibile riscaldare uniformemente l'intero edificio, impostando la temperatura richiesta in ogni stanza. Un'attrezzatura speciale aiuta a fare questo lavoro - gru equilibratrici che permettono di regolare il funzionamento del sistema di riscaldamento (vedi anche l'articolo "Riscaldamento della piscina: metodi disponibili e suggerimenti per l'autorealizzazione).
Il video nell'articolo fornirà l'opportunità di trovare ulteriori informazioni sull'argomento sopra.
