Perdita di carico nell'impianto di riscaldamento: funzioni,

15-03-2018
Riscaldamento

Cosa crea la caduta di pressione nei sistemi di riscaldamento e di approvvigionamento idrico? A cosa serve? Come regolare il differenziale? Quali sono i motivi per cui la pressione nell'impianto di riscaldamento cade? Nell'articolo cercheremo di rispondere a queste domande.

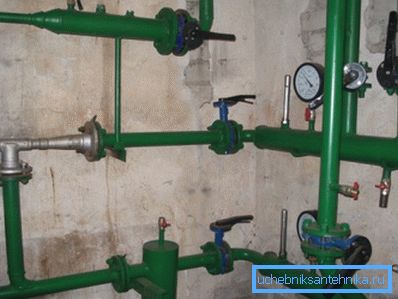

Nodo termico a casa. Il suo lavoro è impossibile senza la differenza di pressione tra le linee del riscaldamento principale.

funzioni

Innanzitutto, scopri perché viene creata una goccia. La sua funzione principale è quella di assicurare la circolazione del refrigerante. L'acqua si sposta sempre da un punto con alta pressione a un punto in cui la pressione è inferiore. Maggiore è la differenza - maggiore è la velocità.

Utile: la resistenza idraulica aumenta con la limitazione della portata e diventa il fattore limitante.

Inoltre, la differenza viene creata artificialmente tra i tie-in circolanti dell'acqua calda in un solo filo (alimentazione o ritorno).

La circolazione in questo caso svolge due funzioni:

  1. Fornisce scaldasalviette ad alta temperatura costante, che in tutte le case moderne apre in coppia uno dei riser GVS connessi.
  2. Garantisce acqua calda veloce al mixer indipendentemente dall'ora del giorno e dall'analisi dell'acqua sul montante. Nelle vecchie case senza inserti circolatori, l'acqua del mattino deve essere drenata a lungo prima di essere riscaldata.

Infine, la goccia è creata da moderni dispositivi di misurazione dell'acqua e del calore.

Contatore di calore elettronico

Come e per cosa? Per rispondere a questa domanda, è necessario riferire il lettore alla legge di Bernoulli, secondo cui la pressione statica del flusso è inversamente proporzionale alla velocità del suo movimento.

Questo ci dà l'opportunità di progettare un dispositivo che registri il flusso dell'acqua senza utilizzare giranti inaffidabili:

  • Saltiamo il flusso attraverso la sezione trasversale.
  • Registriamo la pressione nella parte stretta del contatore e nel tubo principale.

Conoscendo la pressione e i diametri, con l'aiuto dell'elettronica, è possibile calcolare in tempo reale la portata e il flusso d'acqua; quando si utilizzano i sensori di temperatura all'ingresso e l'uscita dal circuito di riscaldamento, è facile calcolare la quantità di calore rimasta nell'impianto di riscaldamento. Allo stesso tempo, il consumo di acqua calda è calcolato dalla differenza di flusso nelle condotte di alimentazione e di ritorno.

Crea Delta

Come viene creata la pressione differenziale?

ascensore

L'elemento principale del sistema di riscaldamento di un condominio è un ascensore. Il suo cuore è l'ascensore stesso, un anonimo tubo di ghisa con tre flange e un ugello all'interno. Prima di spiegare il principio dell'ascensore, vale la pena citare uno dei problemi del riscaldamento centrale.

Esiste qualcosa come un grafico della temperatura - una tabella della dipendenza della temperatura della rete di distribuzione e delle rotte di ritorno sulle condizioni meteorologiche. Diamo un breve estratto da esso.

Temperatura esterna, C Dare, con Ritorno, con
+5 65 42.55
0 66.39 40.99
-5 65,6 51,6
-10 76.62 48.57
-15 96.55 52.11
-20 106.31 55.52

Le deviazioni verso l'alto e verso il basso dal grafico sono ugualmente indesiderabili. Nel primo caso, gli appartamenti saranno freddi, nel secondo - il costo dell'energia in un impianto di cogenerazione o in un locale caldaia aumenterà drasticamente.

Aperto in una finestra fredda significa un aumento dei costi per i tecnici di potenza.

Allo stesso tempo, come è facile notare, lo spread tra il flusso e il gasdotto di ritorno è abbastanza grande. Quando la circolazione è sufficientemente lenta per un tale delta di temperature, la temperatura dei riscaldatori sarà distribuita in modo non uniforme. I residenti di appartamenti le cui batterie sono collegate alle bretelle di alimentazione subiranno il riscaldamento e i proprietari dei radiatori sulla linea di ritorno si congeleranno.

L'elevatore fornisce il ricircolo parziale del liquido di raffreddamento dalla tubazione di ritorno. Iniettando un rapido flusso di acqua calda attraverso l'ugello, in piena conformità con la legge di Bernoulli, crea un flusso veloce con una bassa pressione statica, che attira ulteriore acqua attraverso l'aspirazione.

La temperatura della miscela è notevolmente inferiore a quella del mangime e leggermente superiore a quella della tubazione di ritorno. La velocità di circolazione è elevata e la differenza di temperatura tra le batterie è minima.

Lo schema dell'ascensore.

Rondella di tenuta

Questo semplice dispositivo è un disco di acciaio con uno spessore di almeno un millimetro con un foro praticato in esso. Si trova sulla flangia del gruppo dell'ascensore tra gli inserti di circolazione. Le rondelle sono posizionate su entrambi i tubi di alimentazione e di ritorno.

Importante: per il normale funzionamento del gruppo elevatore, il diametro dei fori delle rondelle di ritegno deve essere maggiore del diametro dell'ugello. Di solito la differenza è 1-2 millimetri.

Pompa di circolazione

Nei sistemi di riscaldamento autonomi, la pressione è generata da uno o più (dal numero di circuiti indipendenti) pompe di circolazione. I dispositivi più comuni - con un rotore bagnato - sono una struttura con un albero comune per la girante e il rotore del motore elettrico. Il refrigerante svolge le funzioni di raffreddamento e lubrificazione dei cuscinetti.

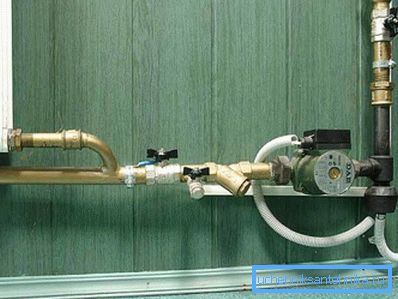

Pompa di circolazione del rotore bagnata.

senso

Qual è la caduta di pressione tra le diverse parti del sistema di riscaldamento?

  • Tra le linee di alimentazione e di ritorno del riscaldamento principale, è di circa 20-30 metri, o 2-3 kgf / cm2.

Riferimento: l'eccesso di pressione in una atmosfera solleva la colonna d'acqua ad un'altezza di 10 metri.

  • La differenza tra la miscela dopo l'ascensore e la tubazione di ritorno è di soli 2 metri o 0,2 kgf / cm2.
  • La caduta della rondella di ritegno tra gli inserti di circolazione del gruppo dell'ascensore supera raramente 1 metro.
  • La pressione generata da una pompa di circolazione del rotore bagnato varia solitamente da 2 a 6 metri (0,2 - 0,6 kgf / cm2).

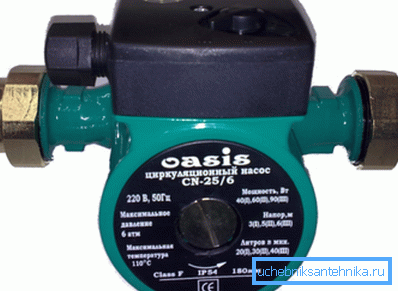

Questa pompa crea una pressione di 3, 5 e 6 metri a seconda della modalità selezionata.

registrazione

Come regolare la testa nel gruppo dell'ascensore?

Rondella di tenuta

Per essere precisi, nel caso di una rondella di ritegno, non è necessario regolare la pressione, ma sostituire periodicamente la rondella con una simile a causa dell'usura abrasiva di una sottile lamiera d'acciaio in acqua di processo. Come sostituire il disco con le tue mani?

Le istruzioni sono in genere piuttosto semplici:

  1. Tutte le valvole o le valvole nell'ascensore si sovrappongono.
  2. Aperto da uno scaricatore sul ritorno e flusso per il sito di drenaggio.
  3. Svitare i bulloni sulla flangia.
  4. Invece della vecchia lavatrice, è installata una nuova, dotata di un paio di guarnizioni - una per lato.

Suggerimento: in assenza di rondelle di paronite ritagliate dalla vecchia macchina fotografica. Non dimenticare di tagliare l'occhiello, che permetterà di inserire il disco nella scanalatura della flangia.

  1. Bulloni a coppie, trasversali. Dopo aver premuto le guarnizioni, i dadi vengono serrati fino all'arresto di non più di mezzo giro alla volta. Se ti affretti, la compressione non uniforme, prima o poi, farà sì che la guarnizione vomiti la pressione su un lato della flangia.

Sistema di riscaldamento

La differenza tra la miscela e il flusso di ritorno è regolata regolarmente solo sostituendo, infornando o alesando l'ugello. Tuttavia, a volte è necessario rimuovere il differenziale senza interrompere il riscaldamento (di norma, con gravi deviazioni dal grafico della temperatura al picco del freddo).

Questo viene fatto regolando la valvola di ingresso sul tubo di ritorno; così, rimuoviamo la differenza tra i fili diretti e inversi e, di conseguenza, tra la miscela e il ritorno.

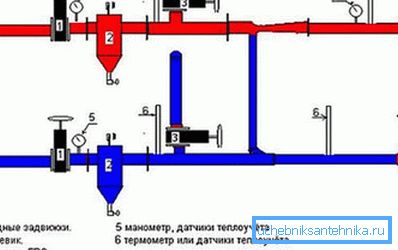

Per la regolazione, utilizzare il numero della valvola inferiore 1.
  1. Misuriamo la pressione al flusso dopo la valvola di ingresso.
  2. Impostare l'ACS sulla linea di alimentazione.
  3. Avvitare il manometro nel tubo di scarico sul tubo di ritorno.
  4. Chiudere completamente la valvola di ritorno in ingresso e quindi aprirla gradualmente finché la caduta non diminuisce da quella iniziale di 0,2 kgf / cm2. La manipolazione con chiusura e successiva apertura della valvola è necessaria per massimizzare le sue guance sullo stelo. Se copri solo la valvola, le guance possono scomparire in futuro; il prezzo di un ridicolo risparmio di tempo è almeno il riscaldamento dell'accesso non congelato.
  5. La temperatura del tubo di ritorno viene monitorata ad intervalli di 24 ore. Se necessario, per ridurre ulteriormente il differenziale viene rimosso a 0.2 atmosfere alla volta.

Pressione offline

Il significato immediato della parola differenziale è un cambiamento di livello, una caduta. Nell'ambito di questo articolo lo toccheremo. Quindi, perché la caduta di pressione nel sistema di riscaldamento se è un circuito chiuso?

Innanzitutto, ricorda: l'acqua è quasi incomprimibile.

L'eccessiva pressione nel circuito viene creata a causa di due fattori:

  • La presenza nel sistema del serbatoio di espansione a membrana con il suo cuscino d'aria.

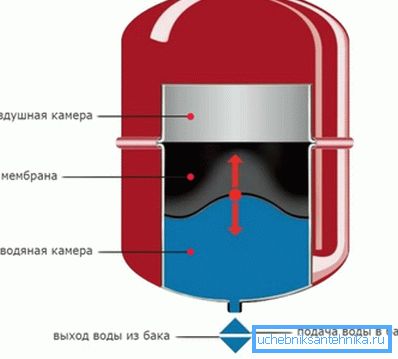

Il dispositivo del serbatoio di espansione a membrana.
  • L'elasticità di tubi e radiatori. La loro elasticità tende a zero, ma con una vasta area della superficie interna del contorno, questo fattore influenza anche la pressione interna.

Dal punto di vista pratico, ciò significa che la caduta di pressione registrata dal manometro nel sistema di riscaldamento è solitamente causata da una variazione estremamente piccola nel volume del circuito o da una diminuzione della quantità di refrigerante.

E qui c'è una possibile lista di entrambi:

  • Quando riscaldato, il polipropilene si espande più dell'acqua. Quando si avvia un sistema di riscaldamento assemblato con polipropilene, la pressione può scendere leggermente.
  • Molti materiali (incluso l'alluminio) sono sufficientemente plastici per poter cambiare forma con una pressione moderata. I radiatori in alluminio possono semplicemente gonfiarsi con il tempo.
  • I gas disciolti nell'acqua lasciano gradualmente il circuito attraverso la presa d'aria, influenzando il volume effettivo di acqua in esso.
  • Il riscaldamento significativo del trasportatore di calore quando il volume del serbatoio di espansione per il riscaldamento è troppo basso può far scattare la valvola di sicurezza.

Infine, non si possono escludere difetti del tutto reali: piccole perdite lungo i giunti delle sezioni e cordoni di saldatura, un capezzolo di decapaggio nel serbatoio di espansione e microfessure nello scambiatore di calore della caldaia.

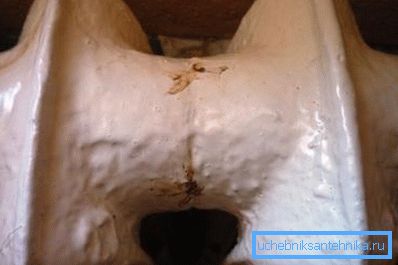

Nella foto - flusso intersezionale su un radiatore in ghisa. Spesso può essere visto solo sulle tracce di ruggine.

conclusione

Speriamo di essere in grado di rispondere alle domande che si sono accumulate nel lettore. In allegato al video dell'articolo, come al solito, gli offriremo l'attenzione di ulteriori materiali tematici. Buona fortuna!
