Pompa dell'acqua per il riscaldamento: circolazione forzata

Molto spesso, i moderni sistemi di riscaldamento utilizzano dispositivi speciali che consentono la circolazione forzata dell'acqua. Si tratta di pompe per l'acqua per il riscaldamento e sono particolarmente importanti se si intende fornire agli edifici una vasta area con il calore.

I benefici della circolazione forzata

Il movimento del liquido di raffreddamento negli impianti di riscaldamento può essere effettuato in modo naturale o con l'uso di dispositivi aggiuntivi. Nel primo caso, il liquido circola a causa della differenza di temperatura, e nel secondo - a causa delle pompe collegate alla rete elettrica.

Il metodo forzato ha una serie di vantaggi innegabili:

• Non c'è bisogno di una stretta osservanza delle regole per la localizzazione dei gasdotti.
• È possibile regolare la temperatura nelle singole stanze durante il funzionamento del sistema.
• In presenza di un dispositivo di circolazione, è possibile utilizzare elementi con un diametro più piccolo.
• L'economia del consumo di carburante è garantita dalla regolazione automatica.

NOTA! Lo svantaggio principale è che il dispositivo per il trasferimento del liquido di raffreddamento dipende dall'alimentazione. In caso di emergenza sulle linee elettriche, il sistema smetterà di funzionare.

Tipi di dispositivi di base

Le pompe di circolazione per gli impianti di riscaldamento possono variare in modo significativo, quindi il loro prezzo può variare leggermente. Alcuni modelli possono essere distinti da alta potenza, altri - indicatori di resistenza all'usura o altre caratteristiche. Tuttavia, tutti i dispositivi possono essere divisi in due tipi.

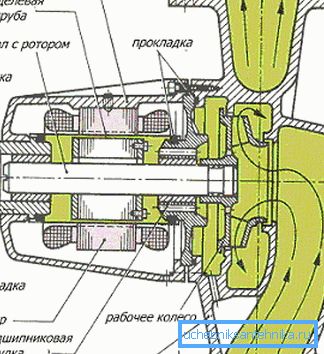

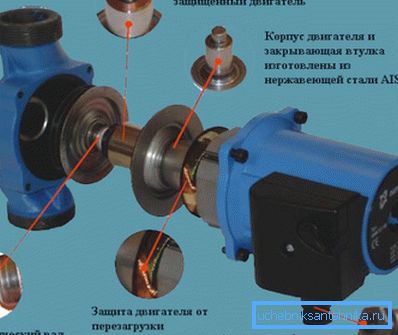

Disegni del rotore bagnato

In tali dispositivi, la parte rotante si trova direttamente nel mezzo pompato. Dalla girante dello statore è separato da un vetro speciale, che è fatto di acciaio inossidabile. Per quanto riguarda l'albero del rotore, può essere realizzato non solo dal metallo, ma anche dalla ceramica.

L'efficienza di questo dispositivo per il pompaggio di fluido è di circa il 50 percento, e questo è normalmente sufficiente. I nuovi modelli con un rotore immerso direttamente nel liquido di raffreddamento sono costruiti con il supporto del principio modulare, quando i blocchi vengono installati in base alla portata e alle dimensioni necessarie.

La girante di questo tipo di pompe di circolazione combina i vantaggi dei meccanismi radiali e assiali. I cuscinetti insieme al rotore e all'albero formano un'unica unità. Al momento del lancio, tali strutture sono in grado di produrre una rimozione dell'aria indipendente.

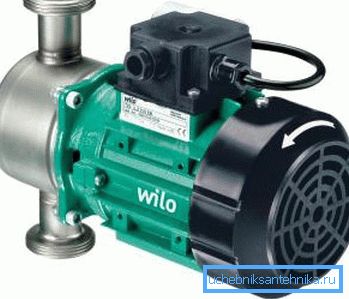

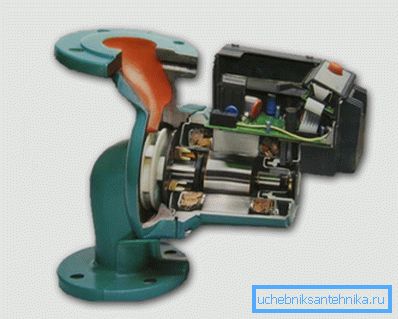

Prodotti con rotore a secco

Questi dispositivi sono caratterizzati da una maggiore efficienza, quindi sono più adatti per l'installazione in sistemi in cui è necessario pompare grandi volumi. I motori dello strumento non entrano in contatto con il fluido di processo. Una caratteristica caratteristica è la presenza di una tenuta speciale tra il motore e la sala pompe.

Quando si lavora tra le superfici di scorrimento, si forma una sottile pellicola d'acqua, perché nel sistema di riscaldamento il fluido è sotto pressione, se confrontato con l'atmosfera circostante. Tale membrana consente la sigillatura quando le parti principali ruotano.

La produzione dell'anello è solitamente realizzata in carbonio agglomerato, acciaio inossidabile o ceramica.

Se parliamo di funzionalità di progettazione, possiamo distinguere due sottospecie di prodotti, il cui costo sarà notevolmente diverso.

• I dispositivi console sono realizzati sotto forma di una struttura separata, che non ha alcuna connessione con il corpo. La girante e l'albero motore sono collegati tramite un accoppiamento speciale.
• Gli analoghi monoblocco sono un blocco che include il motore e il corpo stesso. In questa versione, la girante è montata sull'albero.

Fai attenzione! Utilizzare prodotti con rotore a secco per riscaldare piccoli edifici non ha senso. È possibile installarli durante la creazione di un sistema di riscaldamento in case di grandi dimensioni e altri edifici di grandi dimensioni.

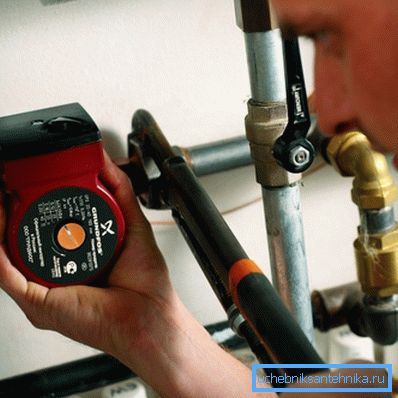

Esecuzione installazione

Per installare il dispositivo in modo abbastanza realistico con le tue mani, poiché questo processo non implica alcuna azione complicata, anche se avrai ancora bisogno di determinate abilità. Completo del dispositivo principale vengono sempre forniti anelli di tenuta e le parti necessarie.

Principali disposizioni

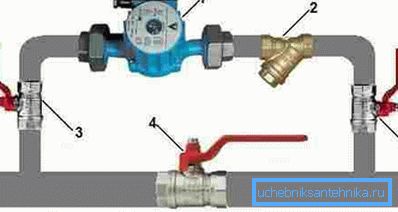

• Il luogo di installazione deve essere selezionato in modo che sia possibile installare ulteriormente il filtro grossolano. Proteggerà il dispositivo dall'ingresso di grandi particelle di ruggine e altre inclusioni.
• Dopo il lavoro, la girante dovrebbe essere orizzontale. Se questo viene trascurato, la pompa di circolazione emetterà un rumore durante il funzionamento o cesserà di funzionare del tutto.
• Durante l'installazione, gli ugelli non devono essere confusi. Di norma, sul corpo sono posizionate frecce speciali che riflettono la direzione del movimento dell'ambiente di lavoro.
• Le connessioni filettate devono essere sigillate con un nastro speciale o un normale rimorchio. Gli elementi di accoppiamento sono necessariamente separati da guarnizioni.

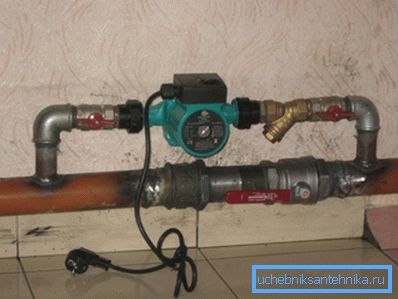

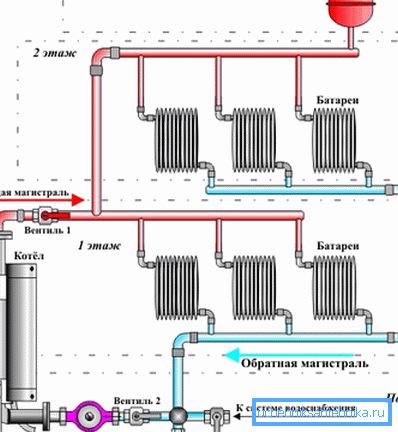

• L'installazione della pompa e delle valvole di intercettazione viene eseguita direttamente sul bypass, necessario in modo che in situazioni di emergenza il refrigerante possa passare attraverso la tubazione centrale.
• Prima di avviare il sistema, svitare la vite sul coperchio. In questo caso l'aria verrà rimossa dal sistema.

Sequenza di azioni

Quando si installa la pompa, è necessario attenersi a un piano specifico per evitare situazioni difficili. Di seguito sono fornite istruzioni dettagliate per l'esecuzione delle operazioni.

Riflette i momenti più significativi.

1. Il primo passo è preparare il sistema di riscaldamento per l'installazione del dispositivo.. Per fare ciò, rimuovere completamente il liquido di raffreddamento. È anche consigliabile pulire le tubazioni del riscaldamento.
2. Successivamente, la pompa stessa viene installata direttamente sulla valvola di bypass.. Quando si fissa l'albero del motore, la scatola deve essere ruotata con il minimo sforzo. Ai bordi delle gru installate.
3. Ciò è seguito inserendo un colpo nella conduttura centrale.. Durante il lavoro vengono utilizzati accessori speciali o saldatrici. Una gru è anche installata sul tubo principale.
4. Il lavoro di installazione è seguito dalla connessione alla rete elettrica.. Tutti i modelli funzionano da linee con una tensione di 220 volt.
5. Dopo aver eseguito il lavoro principale, il sistema viene testato.. Per fare questo, è pieno di refrigerante. Se non ci sono perdite e la circolazione è normale, allora il lavoro è stato eseguito qualitativamente.

Attenzione! Per non scaricare il fluido dall'intero sistema, è possibile utilizzare le valvole. Viene installato direttamente di fronte al luogo in cui verrà posizionato il dispositivo.

Possibili cause di fallimento

• Il posizionamento errato del terminale e il cavo principale causano gravi malfunzionamenti.
• Il motore non si trova in posizione orizzontale, pertanto all'interno è presente un accumulo di aria che disabilita il dispositivo.
• Un dispositivo di filtraggio scadente passa particelle solide, in connessione con il funzionamento del prodotto.

In conclusione

Le pompe di circolazione per il riscaldamento dell'acqua nei moderni sistemi di riscaldamento sono considerate elementi praticamente obbligatori, poiché a causa di esse l'installazione delle condutture viene effettuata tenendo conto delle considerazioni estetiche. Per una conoscenza più dettagliata del dispositivo, si consiglia di guardare il video proposto.
