Pompa di circolazione per il riscaldamento: selezione e

13-09-2018
Riscaldamento

Come funziona la pompa di circolazione tipica per l'impianto di riscaldamento? Quali sono i segni per scegliere questo dispositivo? Come installarlo nel sistema? Proviamo a rispondere a queste domande.

Pompe di circolazione Grundfos.

classificazione

Le pompe di circolazione domestiche per il riscaldamento del loro dispositivo non sono molto diverse dalle altre pompe per il pompaggio di liquidi a bassa contaminazione: la girante (solitamente centrifuga) è responsabile della creazione della testa idraulica; coppia generata da un motore elettrico.

Esistono tuttavia numerosi segni che consentono la classificazione di questi dispositivi.

Rotore bagnato

Quasi tutti i circolatori di riscaldamento utilizzati nelle case private - con un rotore bagnato. In realtà, ciò significa solo che il rotore del motore elettrico è immerso direttamente nel refrigerante, che prevede la rimozione del calore in eccesso e la lubrificazione dei cuscinetti.

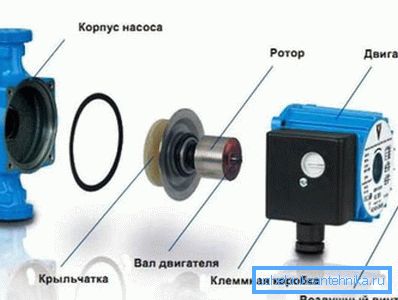

Quindi la pompa sembra smontata.

La popolarità di questo tipo di dispositivo è dovuta ad un insieme di caratteristiche molto interessanti:

  • Sono praticamente silenziosi.
  • Non richiedono manutenzione (lubrificazione e pulizia di cuscinetti, premistoppa, ecc.).
  • La loro protezione termica non dipende da dispositivi automatici aggiuntivi: è assicurata dalla presenza stessa di refrigerante nel circuito.
  • Di norma, le pompe di circolazione per impianti di riscaldamento con rotore bagnato hanno diverse modalità di funzionamento con giri a gradini oa variazione continua.

Proprio per non formare una valutazione unilaterale di questa classe di dispositivi dal lettore, vale la pena aggiungere un cucchiaio di catrame alla canna del miele.

  1. Grazie al sistema di lubrificazione dei cuscinetti con liquido di raffreddamento, le pompe sono molto sensibili alla sua composizione e purezza.. La presenza di sabbia e incrostazioni è inaccettabile.

A proposito: il problema è completamente risolto installando un filtro grossolano davanti al dispositivo.

  1. Appartenente a questa classe, la pompa di ricircolo per il riscaldamento è montata solo con un albero orizzontale.
L'albero deve essere in posizione orizzontale.

Rotore secco

Una pompa circolare per il riscaldamento con rotore a secco è spesso anche una girante su un albero comune con un motore; tuttavia, qui il rotore del motore ruota nell'aria.

Da qui le caratteristiche delle unità:

  • Il livello di rumore è sopra la media. Il rumore è creato, prima di tutto, da una girante separata della ventola che raffredda il motore elettrico.
  • La protezione termica fornisce un relè separato. Il risultato è un frequente surriscaldamento in violazione della resistenza inter-rotazione dello statore durante i suoi malfunzionamenti.
  • La pompa richiede manutenzione (almeno - la famigerata lubrificazione di cuscinetti e premistoppa).
  • Non può essere montato con il motore abbassato - semplicemente perché la custodia del motore perde e la perdita dell'albero causerà un cortocircuito.
  • Inoltre, i dispositivi di questo tipo sono in genere a velocità singola.

Quali sono i vantaggi dell'utilizzo di un rotore a secco con così tante spiacevoli caratteristiche? Il fatto che il liquido di raffreddamento (o qualsiasi altro mezzo) possa avere un grado di contaminazione arbitrario: ciò non influirà sulla durata dei cuscinetti e sul costoso motore elettrico.

I dispositivi con rotore a secco sono diverse sottocategorie separate.

mensola

Questa classe comprende principalmente pompe di circolazione industriali per il riscaldamento. La loro caratteristica chiave è l'installazione del motore e della girante su una piattaforma comune (consolle) con possibilità di sostituzione indipendente; con questo, motori di diversa potenza e dimensioni possono funzionare con una girante: è sufficiente mantenere l'allineamento durante l'installazione.

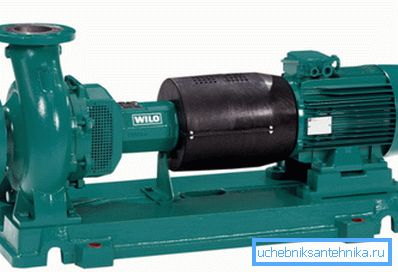

Nella foto - una pompa da console dell'azienda tedesca Wilo.

Nota: la girante non è posizionata qui sulla stessa drizza del rotore del motore. Di solito sono collegati da flange.

Quando si installa questa classe di dispositivi, è utile conoscere un paio di sottigliezze.

  • Le potenti pompe di circolazione industriali per il riscaldamento sono montate su una fondazione separata, non collegata alla fondazione dell'edificio.
  • Per eliminare piccole deviazioni assiali, le flange del collegamento tra il motore e l'albero della pompa spesso non sono unite rigidamente tra loro da bulloni, ma da segmenti di gomma rinforzata (ad esempio un nastro trasportatore).

blocco

A differenza della costruzione precedente, in un blocco pompa la girante si trova su un albero comune con il motore. La pompa funziona solo con un tipo di motore.

Schema a blocchi: girante su un albero comune con un motore.

Inline

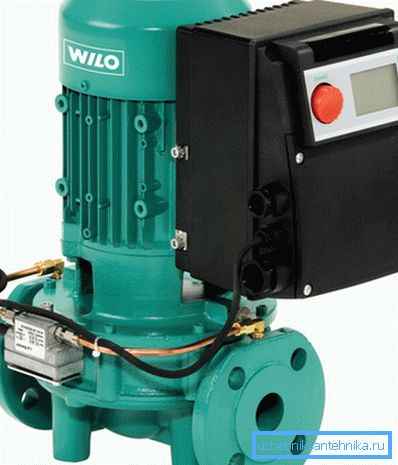

Questa pompa di circolazione nell'impianto di riscaldamento è diversa per il fatto che i collegamenti di ingresso e uscita si trovano sullo stesso asse, il che consente di montarlo su una sezione di tubo rettilinea con una distanza minima tra le flange (inglese dentro, linea - linea).

Entrambi gli ugelli si trovano sullo stesso asse.

Selezione per parametri

Quindi, dobbiamo fare le nostre mani per montare un sistema di riscaldamento con caratteristiche note (numero e tipo di dispositivi di riscaldamento, diametro del tubo, ecc.).

Come scegliere le caratteristiche tecniche ottimali del dispositivo?

Alimentazione

Per dispositivi industriali di notevole potenza, è 380 volt; per la maggior parte delle famiglie - 220. L'unico vantaggio dell'alimentazione da 12 volt è una maggiore sicurezza in caso di danni alla custodia; il prezzo di questa sicurezza è la necessità di acquistare un convertitore aggiuntivo e di installare il cablaggio a bassa tensione.

Pressione alla testa

Se i sistemi di riscaldamento industriale con circolazione di pompaggio richiedono complessi calcoli idraulici per determinare la necessità di pressione, allora con cottage e appartamenti tutto è semplice: la resistenza idraulica del circuito di qualsiasi lunghezza ragionevole non supera i 2 metri, che si adatta al valore minimo di questa caratteristica.

Dove nell'etichetta della pompa posso trovare un'indicazione della pressione creata da essa?

Di norma, da qualche parte vicino al nome ci sono due gruppi di numeri separati da un trattino (ad esempio, 25-40). In questa etichettatura:

designazione trascrizione
25 Controllo remoto del tubo da collegare (in questo caso, 25 millimetri)
40 Testa in decimetri di colonna d'acqua (il valore corrisponde a 4 metri)

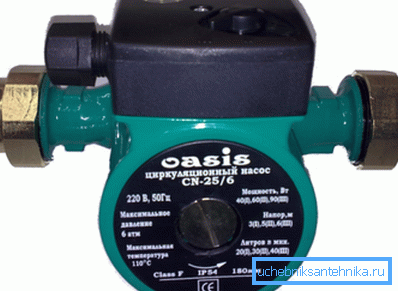

A volte l'etichettatura è leggermente diversa. Quindi, su questa pompa

produttività

Può essere selezionato in due modi. Il più semplice di essi si riduce alla determinazione del volume totale del sistema di riscaldamento e alla sua moltiplicazione per tre.

Ancora una volta: la pompa deve attraversare tutto il volume del refrigerante tre volte all'ora. Con una circolazione più lenta in presenza di forti gelate, la differenza di temperatura tra l'inizio e la fine del circuito sarà eccessiva.

Il metodo per stimare le prestazioni della potenza termica totale di un sistema di riscaldamento è un po 'più complicato.

La formula di calcolo è G = Q / (1.163 * Dt), dove:

  • G - produttività in metri cubi;
  • Q è la potenza della fonte di calore o la potenza termica di un circuito separato in kilowatt.

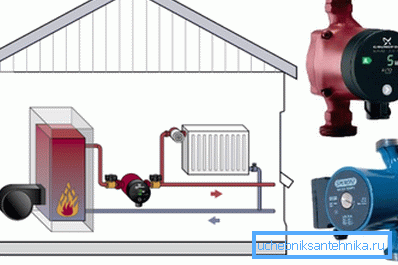

Di solito, il parametro Q viene considerato uguale alla potenza nominale della caldaia.
  • 1.163 è la capacità termica dell'acqua (costante);
  • Dt è la differenza di temperatura tra il flusso e il ritorno (il valore normale è 20 gradi).

Quindi, per una caldaia con una capacità di 16 KW e un delta di temperatura di 20 gradi, una potenza di 16 / (1.163 * 20) = 0,7 m3 / ora è ottimale.

montaggio

Quanto è difficile installare con le proprie mani pompe di circolazione per impianti di riscaldamento?

In generale, ci sono alcune sottigliezze qui.

  • La connessione di alimentazione è fortemente raccomandata tramite una presa con messa a terra.
  • Un filtro grossolano è posizionato davanti alla pompa lungo il liquido di raffreddamento.
  • Su entrambi i lati del gruppo della pompa è posizionato il filtro sulla valvola di riscaldamento - valvola o valvola a saracinesca.

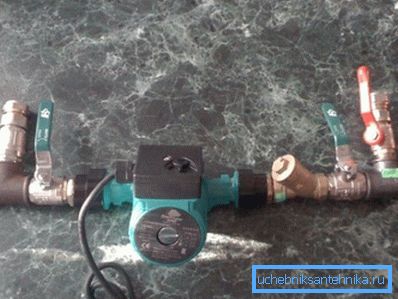

L'assemblaggio finito con pompa, filtro e valvole.
  • Se la pompa viene posizionata in un sistema a gravità e in futuro dovrebbe essere utilizzata con una circolazione naturale, tra i punti di presa si lascia un bypass. È necessariamente fornito con una valvola di ritegno (meglio - palla).

Utile: se, con la pompa in funzione, non c'è circolazione nell'impianto di riscaldamento, questo probabilmente significa una valvola di non ritorno bloccata. Il refrigerante inizia a circolare in un piccolo cerchio, attraverso il bypass.

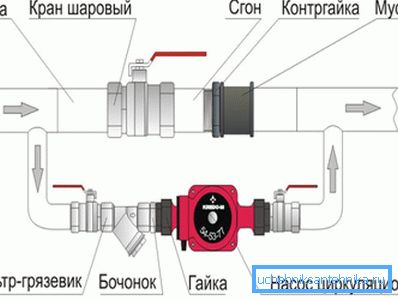

Il circuito con una valvola al posto di una valvola di ritegno è più tollerante ai guasti, ma è facile dimenticare di coprirlo.

conclusione

Considereremo la nostra (anche se un po 'superficiale) conoscenza di questo tipo di apparecchiature per il riscaldamento.

Come sempre, il video allegato offrirà al lettore ulteriori materiali. Buona fortuna!
