La pompa di calore per la casa è un'unità obbligatoria per i sistemi con circolazione forzata del liquido di raffreddamento. Gli schemi più moderni sono costruiti proprio sul principio obbligatorio, quindi la questione della scelta di un dispositivo di circolazione è molto importante. Parleremo delle proprietà e dei criteri di base per la scelta di una pompa per il riscaldamento.

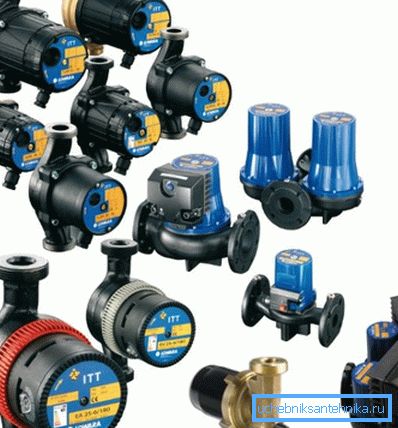

Pompa di circolazione riscaldamento

appuntamento

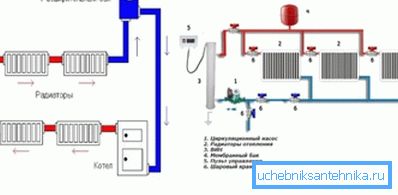

Esistono due tipi di organizzazione del movimento del liquido di raffreddamento negli impianti di riscaldamento:

• naturali;
• e circolazione forzata.

La circolazione naturale è possibile in piccoli schemi di cablaggio semplici, tuttavia, le condotte estese e ramificate richiedono il movimento forzato del fluido.

In precedenza, veniva utilizzato il riscaldamento di una casa privata senza pompa, poiché le unità scarseggiavano e erano piuttosto costose. Inoltre, non tutti gli insediamenti sono stati elettrificati e il motore della pompa è alimentato da energia elettrica.

Tuttavia, ora anche piccoli sistemi tentano di fare con la circolazione forzata, poiché ciò aumenta l'efficienza del trasferimento di calore, aumenta l'efficienza del riscaldamento e diminuisce il consumo di gas per il riscaldamento del liquido di raffreddamento. Il risparmio di carburante negli schemi con circolazione forzata può essere fino al 30% rispetto al movimento naturale dell'acqua a causa del movimento convettivo di strati di temperature diverse.

Fai attenzione! La pompa di circolazione è necessaria per l'organizzazione del movimento forzato del liquido di raffreddamento a causa del lavoro della pompa con un motore elettrico.

Nei circuiti a più circuiti con distribuzione del raggio del collettore, gli edifici con diversi piani e ampie aree di riscaldamento, la normale circolazione naturale nell'impianto di riscaldamento è impossibile a causa della grande resistenza idraulica che si manifesta nella tubazione. Per superare questa resistenza, è necessaria una pompa di circolazione.

Dispositivo e principio di funzionamento

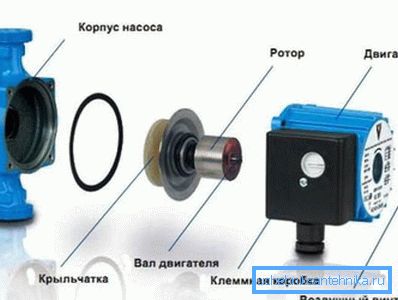

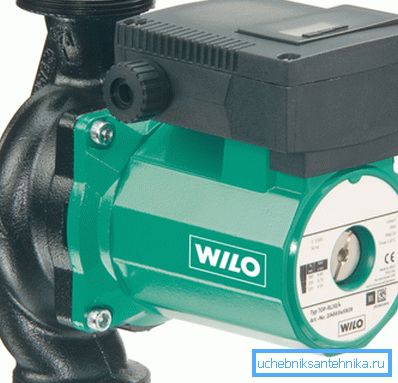

Comprendiamo come la pompa è progettata per il riscaldamento di una casa. Per chiarezza, usiamo lo schema delle parti principali del dispositivo:

Quindi, le seguenti unità fanno parte dell'unità:

• Il corpo della pompa, realizzato in ghisa o acciaio inossidabile. Ecco la cattura della girante rotante del flusso d'acqua e pompandola in una determinata direzione;
• Corpo del motore con avvolgimenti dello statore. Un campo magnetico rotante è indotto negli avvolgimenti, che fa muovere il rotore;

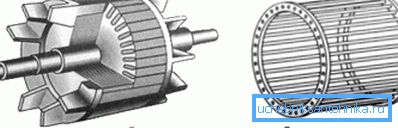

• Il rotore a gabbia di scoiattolo del motore, in cui il campo statorico induce una corrente che interagisce con il campo dell'armatura rotante (principio di funzionamento asincrono);
• Albero motore con cuscinetti ceramici che trasmette la coppia alla girante;
• La girante, che ruota sull'albero e cattura il fluido, portandolo fuori;
• Tra la girante e il rotore si trova un manicotto protettivo che non consente all'acqua di penetrare nel motore;
• Scatola morsettiera con unità di controllo, interruttore di velocità o convertitore di frequenza;
• Vite aria per rimuovere l'aria in eccesso.

Il principio di funzionamento di tale macchina è il seguente: una corrente alternata viene fornita all'avvolgimento dello statore e crea in esso un campo magnetico pulsante (rotante) con una velocità di rotazione di 3.600 giri / min con una coppia di avvolgimenti. Le linee di forza di campo intersecano il rotore stazionario e inducono una corrente nel suo avvolgimento che crea il campo del rotore.

Il campo rotante dello statore cattura (attrae) il rotore e lo fa ruotare con esso. L'albero è rigidamente collegato al rotore e quindi ruota anche, trasferendo la forza alla girante situata su di esso, che pompa il fluido nel corpo della pompa e crea circolazione nel sistema.

Fai attenzione! Per il normale funzionamento dell'unità, la pompa deve essere riempita con acqua, altrimenti la cattura del fluido non si verificherà e la girante ruoterà al minimo.

L'unità di controllo consente di regolare la velocità di rotazione dell'albero commutando i terminali (aggiungendo o riducendo il numero di coppie di avvolgimenti dell'indotto) o convertendo la frequenza della corrente alternata.

Criteri di selezione

Per selezionare il dispositivo appropriato, è necessario conoscere i seguenti parametri:

1. Pressione che la pompa deve fornire. È uguale alla resistenza idraulica totale della condotta, misurata in metri di colonna d'acqua;
2. Prestazioni dell'unità. Uguale alla portata del refrigerante nel sistema, che viene calcolata mediante calcoli;

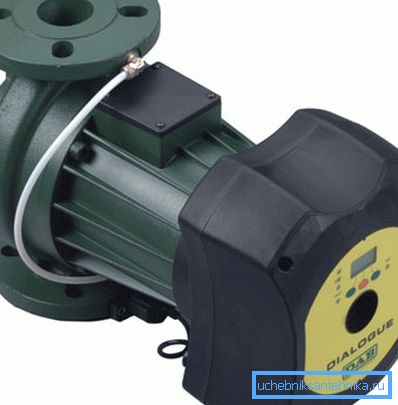

3. Dimensioni di connessione. Indicato sull'alloggiamento del motore, più spesso ci sono due tipi: 25 e 32 mm o 1 e 1,25 pollici, rispettivamente;
4. Montaggio o dimensioni generali del prodotto. Dovrebbero essere presi in considerazione per consentire all'unità di adattarsi alla tubazione.

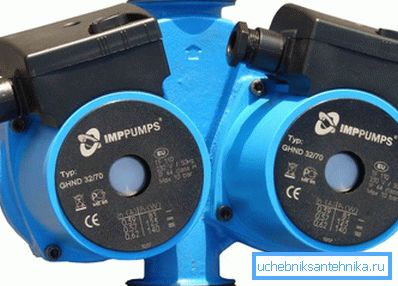

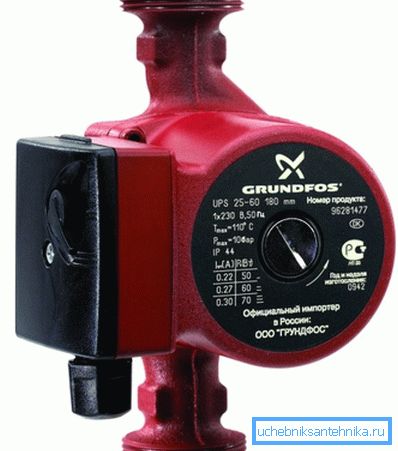

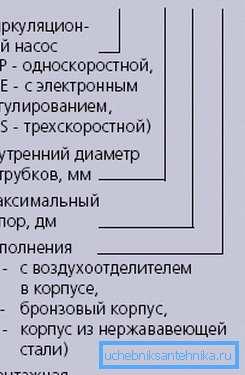

Fai attenzione! Se osservi l'etichetta del caso, vedrai un rapporto numerico lì, ad esempio 32/70. Il primo numero indica la dimensione di collegamento in millimetri, e il secondo - la pressione in decimetri, cioè 70 è di 7 metri di colonna d'acqua.

La pressione nel sistema può essere calcolata abbastanza semplicemente dalla formula

H = F * s, dove:

• H - testa in metri di colonna d'acqua;
• F - numero di piani con un seminterrato incluso;
• c - coefficiente medio pari al valore delle perdite idrauliche su un piano di un edificio. Secondo SNiP, è di 0,7-1,1 m per sistemi a due tubi e 1,16 - 1,85 m per sistemi a collettore.

Per il gasdotto di una casa privata dovrebbe prendere il valore massimo del coefficiente.

Le prestazioni sono calcolate in base a uno schema semplificato o in base alle caratteristiche della pressione del flusso. Formula semplificata per il calcolo:

Q = W / 1.163 * 20 = 0.043 * O, dove:

• Q - prestazioni;
• W è la quantità di energia termica richiesta per riscaldare la stanza.

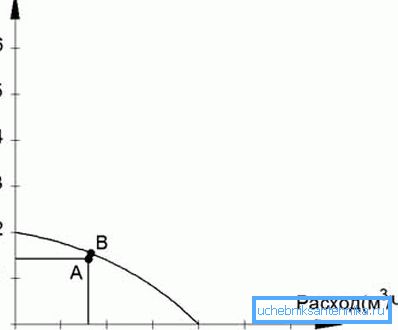

Conoscendo la pressione e le prestazioni, è possibile determinare il punto di funzionamento della pompa, mettendo il valore della pressione sull'asse verticale del grafico e la portata - sull'orizzontale. Quindi, in base al catalogo, è possibile prelevare un dispositivo il cui punto operativo sia il più vicino possibile al punto che abbiamo definito:

Lavori di montaggio

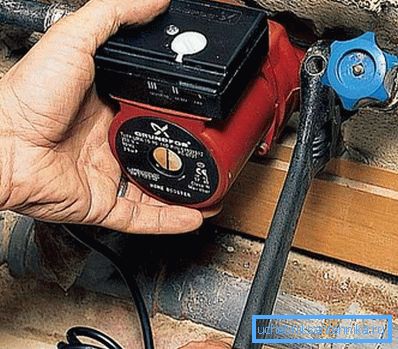

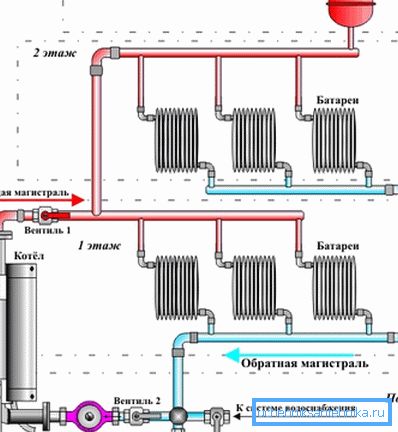

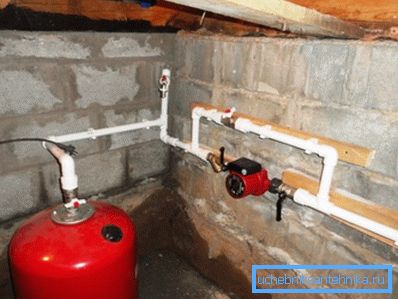

Le istruzioni per l'installazione della pompa fai-da-te sono abbastanza semplici. È installato sul tubo di ritorno non lontano dalla caldaia, poiché in questa sezione del circuito la temperatura più bassa del liquido di raffreddamento.

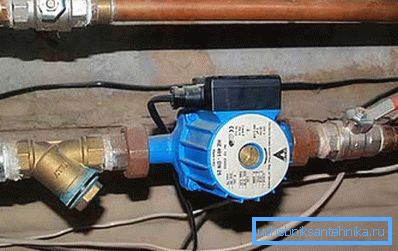

Prima di entrare nel prodotto, viene inserito un filtro per acqua grossolana, e prima del filtro e dopo che la pompa esce, le valvole a sfera sono installate in modo che il dispositivo possa essere rimosso per la sostituzione o la riparazione senza scaricare l'acqua.

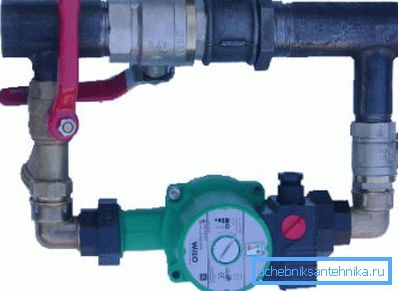

Spesso, l'unità viene installata attraverso il bypass e la sezione di bypass del tubo è bloccata da una gru. Se la pompa si guasta, è possibile aprire la valvola di bypass per la circolazione naturale del fluido.

Fai attenzione! Dopo aver installato la macchina di circolazione, test di pressione del sistema di riscaldamento a casa dovrebbe essere effettuata utilizzando una pressa speciale.

conclusione

Una pompa di circolazione è un elemento necessario dei moderni sistemi di riscaldamento per abitazioni private e grandi oggetti. La selezione e l'installazione dell'unità sono effettuate secondo le istruzioni sopra descritte. Il video ti aiuterà a scegliere e installare il prodotto.
