Potenza dei radiatori bimetallici: caratteristiche di
Questo materiale è più adatto a coloro che decidono di riscaldare il proprio alloggio con le proprie mani e devono calcolare i riscaldatori in base alla loro capacità per una stanza particolare, tenendo conto della temperatura della stanza.
Naturalmente, tali calcoli saranno diversi per le diverse zone climatiche, il grado di isolamento dell'edificio e lo spessore delle finestre con doppi vetri nelle finestre, ma tutto ciò è troppo difficile e cercheremo di spiegare in una forma semplice come eseguire autonomamente tali calcoli.

Nei nostri calcoli, l'enfasi sarà posta sui radiatori bimetallici, come i più richiesti per i sistemi di riscaldamento autonomi, e tra le altre cose vi mostreremo il video in questo articolo.
Potenza del radiatore
Alcune caratteristiche del riscaldamento

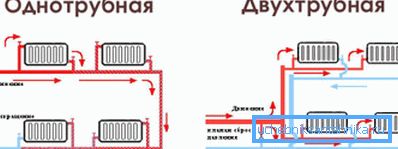

- Quando si installa un'istruzione di riscaldamento autonomo, è possibile installare sia un circuito a un tubo che a due tubi, ma questo cambierà lo schema elettrico, e questo può influenzare la potenza dei riscaldatori, quindi scopriamo quali sono entrambe queste opzioni.
- Iniziamo con un sistema a un tubo e qui vediamo che il refrigerante si muove attraverso un tubo spesso, dal quale fluiscono tubi più sottili, attraverso i quali l'acqua sotto pressione entra nel riscaldatore e ritorna. Il prezzo di un tale dispositivo è inferiore, perché è necessario riscaldare meno acqua, ma c'è un problema serio: il mezzo di trasferimento di calore diventa sempre più freddo con ogni batteria, quindi in questi casi è consigliabile gestire con tre o quattro radiatori e niente di più, poiché sono l'ordine di separazione perde il loro potere.
- Il sistema a due tubi è completamente diverso. - qui, ovviamente, dovrete riscaldare molta più acqua, ma, entrando nei radiatori attraverso il tubo di alimentazione, non perde la sua temperatura, poiché il refrigerante raffreddato viene scaricato nel tubo di ritorno. Su tali circuiti, i calcoli della potenza di diversi tipi di radiatori saranno i più accurati.

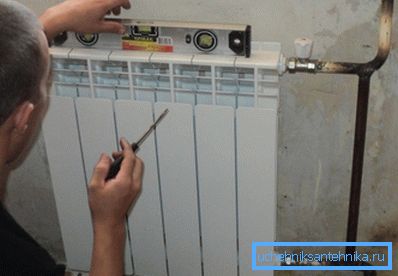

Nota. Per creare il microclima più costante nella stanza, non dovrebbe esserci una perdita di aria calda - questo aiuterà anche a calcolare la potenza necessaria del riscaldatore con la massima precisione. Quindi, i radiatori dovrebbero essere installati sotto la finestra, come nella foto sopra: i flussi di aria calda saliranno e creeranno una "cortina" dalla penetrazione di aria fredda che emana dal vetro.
Quanti radiatori sono necessari per camera

Il marchio | marcatura | Distanza tra gli assi | Parametri W / W / H (mm) | Pressione massima di esercizio (bar) | Sezione di potenza termica (W) | Sezione volume (l) | Massa (kg) | Max. ? C | Periodo di garanzia | fabbricante |
globale | STILE 350 | 350 | 425/80/80 | 35 | 125 | 0.16 | 1.56 | 110 | 10 | Italia |
STILE 500 | 500 | 575/80/80 | 35 | 168 | 0.2 | 1.97 | 110 | 10 | Italia | |
STILE PLUS 350 | 350 | 425/80/95 | 35 | 140 | 0,17 | 1.5 | 110 | 10 | Italia | |
STILE PLUS 500 | 500 | 575/80/95 | 35 | 185 | 0,19 | 1.94 | 110 | 10 | Italia | |
Tenrad | TENRAD 350 | 350 | 400/80/77 | 24 | 120 | 0.22 | 1.22 | 120 | 10 | Germania |
TENRAD 500 | 500 | 550/80/77 | 24 | 161 | 0.15 | 1.45 | 120 | 10 | Germania | |
Altermo | ALTERMO LRB | 500 | 575/82/80 | 18 | 169 | 0.15 | 2.5 | 130 | 5 | Ucraina |
ALTERMO RIO | 500 | 570/82/60 | 18 | 166 | 0.15 | 2.0 | 130 | 5 | Ucraina | |
Grandini | GRANDINI 350 | 350 | 430/80/82 | 16 | 130 | 0.26 | 1.55 | 120 | 5 | porcellana |
GRANDINI 500 | 500 | 530/80/80 | 16 | 167 | 0.38 | 1.85 | 120 | 5 | porcellana |
Tabella di potenza dei radiatori bimetallici a seconda della marca

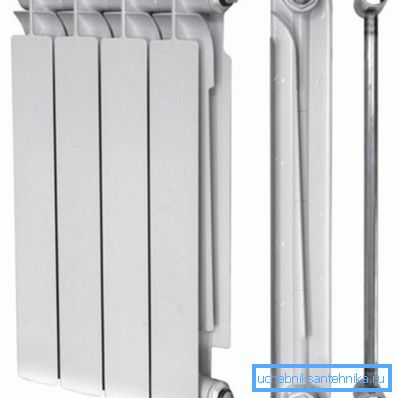

Nota. Si noti che il metallo da cui viene ricavato il radiatore non ha assolutamente alcun significato quando si calcola la potenza dei dispositivi di riscaldamento per una determinata stanza. Il fatto è che il produttore indica sempre nei documenti di accompagnamento la potenza nominale di una sezione o dell'intero dispositivo, se si tratta di un pannello.

Ora proviamo a calcolare la potenza dei dispositivi di riscaldamento sopra l'area della stanza, e per esempio useremo una stanza con un perimetro di 4.556.5 m usando la formula S * 100 / P, ma qui dovremmo subito dire che questi calcoli sono validi se l'altezza del soffitto non supera i 2,7 m.
Quindi, la S (area) della stanza sarà 4,5 * 6,5 = 29,25 m2, e per la potenza della sezione 1 del radiatore bimetallico (P) prendiamo lo STILE GLOBALE 500 185 W, e la cifra 100 è il numero di watt per m2 per Mosca e la regione di Mosca.
Dato che la stanza che abbiamo è abbastanza grande e dovremo conoscere il numero di sezioni (K), significa che il numero K di sezioni = S * 100 / P = 29.25 * 100/185 = 15.81 o 16 sezioni è uno grande o due medio radiatore.
Calcoliamo ora il numero richiesto di sezioni dello stesso produttore e con la stessa capacità per una stanza con la stessa area, ma con soffitti alti più di 2,7 m e per un'unità di conto si può raggiungere un'altezza di 3 m.
Pertanto, per prima cosa dobbiamo calcolare il valore di V - la capacità cubica della stanza, questo è V = 4,5 * 6,5 * 3 = 88,5 m3. Per la stessa Mosca e la regione di Mosca, un metro cubo di spazio deve produrre 41 W di energia termica.
Quindi, la potenza totale necessaria per la stanza sarà Ptotal = V * 41 = 88,5 * 41 = 3628,5 watt. Quindi, se la potenza di una sezione di un radiatore bimetallico GLOBAL STYLE 500 è 185 W, quindi 3628,5 / 185 = 19,6 o 20 sezioni - questi sono, ovviamente, già due radiatori, poiché uno sarà troppo ingombrante.
Ma questi calcoli sono validi solo se l'edificio ha un isolamento adeguato e non ci sono correnti d'aria nella stanza.
conclusione
Puoi scoprire quali sono le norme del consumo di calore nella tua regione per metro quadrato e per metro cubo, quindi sostituire questi valori nelle formule sopra. Ma proprio come puoi sfruttare gli standard dati in questo caso, sono adatti per quasi tutte le regioni della Federazione Russa.
