Potenza termica del radiatore: modi per contare e

17-07-2018
Riscaldamento

Quando si sceglie un radiatore di riscaldamento, l'attenzione principale deve essere rivolta al suo trasferimento di calore, questo è il parametro principale con il quale è possibile valutare le sue prestazioni. Data la varietà di radiatori moderni, non è difficile scegliere l'opzione ideale per qualsiasi stanza.

È meglio calcolare manualmente la potenza termica richiesta.

Terminologia accettata

A volte le persone lontane dalla fisica confondono termini come il trasferimento di calore, la capacità termica e la conduttività termica. Quando i radiatori di calore sono considerati la dissipazione del calore è fondamentale.

Ma non sarà superfluo comprendere queste definizioni:

  • capacità di calore - questo concetto indica la quantità di calore che deve essere spesa per riscaldare una sostanza di 1? С;

Fai attenzione! Maggiore è la capacità termica, maggiore è l'inerzia del riscaldatore. Cioè, si raffredderà più lentamente, ma non si surriscalda rapidamente neanche.

  • conducibilità termica: più alto è questo valore, più velocemente il metallo si scalda. Ad esempio, il rame si scalda molto più velocemente dell'acciaio o della ghisa. Quindi il riscaldatore bimetallico alla temperatura di lavoro si scalda molte volte più velocemente della ghisa o dell'acciaio, solo il loro prezzo è molto più alto;
Confronto della conducibilità termica di diversi materiali

Fai attenzione! Per quanto riguarda le batterie, il tasso di riscaldamento non è particolarmente importante. La differenza nel warm-up in un paio di minuti non decide assolutamente nulla.

  • trasferimento di calore - in generale, questo termine si riferisce al processo di scambio di calore, un corpo più caldo si raffredda e uno freddo si riscalda fino al raggiungimento dell'equilibrio. La stessa cosa accade quando la casa viene riscaldata, la batteria si raffredda e viene mantenuta una temperatura confortevole in casa.

Comprensione dell'efficacia di diversi tipi di batterie

Le batterie più moderne sono fabbricate in sezione, in modo che, modificando il loro numero, è possibile garantire che la capacità di riscaldamento dei radiatori soddisfi le esigenze. Si tenga presente che l'efficienza della batteria dipenderà dalla temperatura del liquido di raffreddamento e dalla sua superficie.

Cosa determina l'efficienza del trasferimento di calore

L'efficienza del radiatore di riscaldamento dipende da diversi parametri:

  • sulla temperatura del liquido di raffreddamento;

Fai attenzione! Nella documentazione sul riscaldatore, il produttore di solito indica la quantità di calore emesso, ma questo valore è indicato per le temperature normali (90 ° C all'alimentazione e 70 ° C all'uscita). Quando si usano sistemi di riscaldamento a bassa temperatura, è necessario un calcolo manuale.

  • dal metodo di installazione - a volte i proprietari, alla ricerca della bellezza dell'interno, chiudono le batterie con delle griglie decorative, se il flusso di calore dei radiatori di riscaldamento incontra una barriera sul suo viso, allora l'efficienza del riscaldamento diminuirà leggermente;

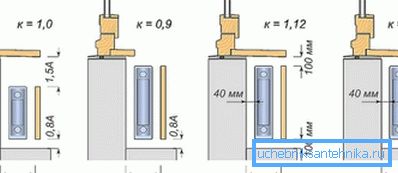

Dipendenza dal trasferimento di calore sul metodo di installazione
  • dal metodo di connessione. Con una connessione diagonale (il tubo di alimentazione è collegato dall'alto), e quello di scarico - dal basso sull'altro lato, è garantito un funzionamento quasi perfetto della batteria. Tutte le sezioni si riscaldano in modo uniforme.

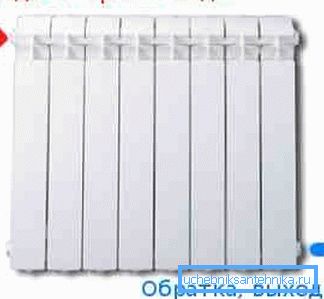

Nella foto - l'esempio perfetto di collegamento del radiatore

Si consiglia di non essere pigri e calcolare autonomamente la potenza richiesta dal radiatore, mentre è preferibile scegliere un dispositivo di riscaldamento con un certo margine. La riserva teploat del radiatore non sarà superflua e, se necessario, è sempre possibile installare un termostato e modificare la temperatura di ogni singolo riscaldatore.

Metodi per calcolare la potenza richiesta

Il calcolo della capacità termica dei radiatori può essere effettuato con diversi metodi:

  • semplificato - l'indice medio viene utilizzato per una stanza con 1 porta e 1 finestra. Per stimare il numero della sezione del radiatore, è sufficiente calcolare semplicemente l'area della stanza e moltiplicare il numero risultante per 0,1. Il risultato sarà approssimativamente uguale alla potenza di riscaldamento richiesta dal riscaldatore, mentre per l'assicurazione aumenteremo il numero risultante del 15%.

Fai attenzione! Se la stanza ha 2 finestre o è angolare, il risultato dovrebbe essere aumentato di un altro 15%.

  • dal volume della stanza. C'è un'altra dipendenza, secondo la quale la sezione da 200 watt del radiatore del modo di riscaldare 5m3 spazio nella stanza, il risultato è abbastanza impreciso, l'errore può raggiungere il 20%;

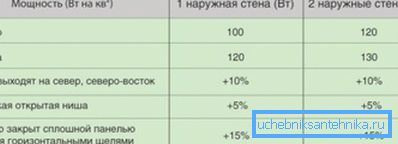

Dipendenza dalla potenza del riscaldatore richiesta sulle caratteristiche della stanza
  • puoi fare un calcolo volumetrico più accurato con le tue mani. Viene utilizzata la dipendenza di visualizzazione

Q = S • h • 41,

vengono utilizzate le seguenti denominazioni: S è l'area della stanza, h è l'altezza del soffitto, 41 è il numero di watt per riscaldamento di 1 cubo d'aria.

Ma è possibile eseguire un calcolo più dettagliato tenendo conto del metodo di installazione del radiatore, del metodo di connessione, nonché della temperatura effettiva del refrigerante nei tubi.

In questo caso, l'istruzione di calcolo sarà simile a questa:

  • per prima cosa viene calcolata la temperatura della temperatura? T, viene utilizzata la dipendenza della forma? T = ((T_pod-T_obr)) / 2-T_komn

nella formula Tsotto - temperatura dell'acqua all'ingresso del radiatore, Tarr - temperatura di uscita, TBR - la temperatura nella stanza.

  • quindi calcoliamo la potenza richiesta del riscaldatore Q = k • A •? T,

dove k è il coefficiente di trasferimento del calore, Q è il potere del radiatore, A è l'area della batteria.

  • La documentazione di solito indica le informazioni dei radiatori-produttori di teploatt, in modo che Q sia noto e la relativa temperatura di testa. Quindi è possibile determinare il valore di k • A (questo valore è una costante per qualsiasi pressione di temperatura);
  • Inoltre, conoscendo il prodotto k • A e la pressione reale della temperatura, si può calcolare la potenza del radiatore per qualsiasi condizione di lavoro.

E puoi fare ancora più facilmente e usare tavoli già pronti con il numero consigliato di sezioni del radiatore per un'area specifica. Ad esempio, la tabella della capacità termica dei radiatori in ghisa consente di scegliere la giusta dimensione della batteria senza calcoli. Ci sono calcolatori online per un facile calcolo.

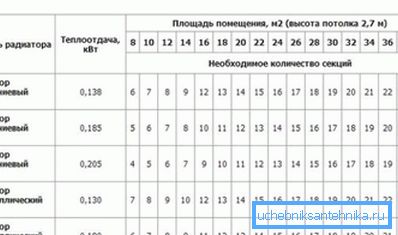

Dati per la selezione del dispositivo di riscaldamento per la casa

Scegliere un radiatore

Dal punto di vista del trasferimento di calore, i radiatori bimetallici possono essere considerati il ​​leader indiscusso. La tabella della capacità termica dei radiatori di riscaldamento mostra chiaramente che la potenza termica di tale modello è circa 2 volte superiore a quella della ghisa.

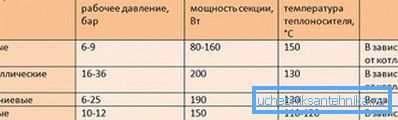

Confronto del trasferimento di calore di diversi tipi di batterie

Ma è necessario tenere conto di molti altri dettagli:

  • il costo - i radiatori classici in ghisa avranno un costo almeno 2 volte inferiore rispetto al bimetallico;
  • la ghisa non tollera il colpo d'ariete, e anzi, un materiale piuttosto fragile;
  • vale la pena pensare all'apparenza. Ad un prezzo esorbitante, è possibile acquistare radiatori in ghisa con un bellissimo motivo sulla superficie. Tale stufa di per sé è una decorazione della stanza.

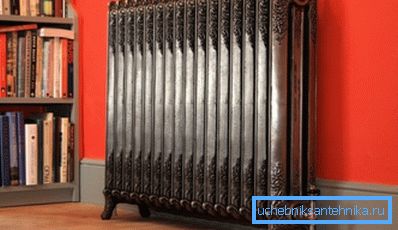

Decorazione della stanza reale

Per quanto riguarda costi ed efficienza, vale la pena introdurre un concetto come il teploat dei radiatori bimetallici (o ghisa, acciaio). Se prendiamo in considerazione il costo della batteria e la sua efficienza, potrebbe risultare che il costo di un termosifone di un radiatore in ghisa sarà inferiore a quello di una struttura bimetallica.

Quindi non scontare il buon vecchio dispositivo di riscaldamento in ghisa. La capacità termica dei radiatori in ghisa per il riscaldamento consente completamente di usarli per il riscaldamento delle case e con un funzionamento accurato possono durare più di una dozzina di anni.

Alla fine

La capacità termica di un radiatore è intesa come la quantità di calore che è in grado di immettere in una stanza in condizioni operative normali. Questo è il parametro più importante quando si sceglie un riscaldatore per la casa, il calcolo della potenza è relativamente semplice, in modo che tutti possano scegliere l'opzione migliore per se stessi.

Il video in questo articolo mostra un esempio dettagliato di calcolo della potenza termica richiesta di riscaldatori per una casa.
