Pressione di esercizio nell'impianto di riscaldamento:
Qual è la pressione di lavoro nel sistema di riscaldamento di un condominio considerato la norma? Quale potrebbe essere il suo valore massimo? Quali parametri sono meglio impostare per il sistema autonomo? Questo articolo riguarda la pressione e il suo effetto sul funzionamento dei sistemi di riscaldamento.

Come sono sistemate le cose
Prima di scoprire quale pressione nel sistema di riscaldamento è considerata regolare, facciamo la conoscenza del design di questi sistemi.
Sistemi autonomi
Questa categoria comprende circuiti con circolazione naturale (gravitazionale) e pompe di calore dotate di pompe di circolazione.
Nel primo caso, il refrigerante è guidato da un cambiamento di densità durante il riscaldamento: le masse più calde vengono spostate dalla caldaia alla parte superiore del circuito con quelle più fredde e, passando attraverso i radiatori, danno loro calore in eccesso. La testa creata dall'espansione è estremamente piccola e viene solitamente misurata in decimi di metro; di conseguenza, la circolazione non ha alta velocità.
Nel secondo caso, il refrigerante fa muovere la pompa a bassa potenza. Crea una pressione da uno a sei-otto metri, che accelera notevolmente il movimento dell'acqua o della miscela di acqua e glicole nel circuito.

Riferimento: il metro di pressione corrisponde a una pressione di 0,1 kgf / cm2 (1/10 dell'atmosfera).
I sistemi di riscaldamento autonomi sono divisi su una base in più: possono essere aperti e chiusi.
- Un circuito aperto comunica con l'aria atmosferica attraverso un serbatoio di espansione aperto.. Di conseguenza, la pressione dell'acqua nell'impianto di riscaldamento corrisponde all'altezza della colonna d'acqua sopra il punto di misurazione. Se il livello dell'acqua nel serbatoio di espansione è 3 metri sopra il livello di riempimento, la pressione nel riempimento sarà di 0,3 atmosfere.

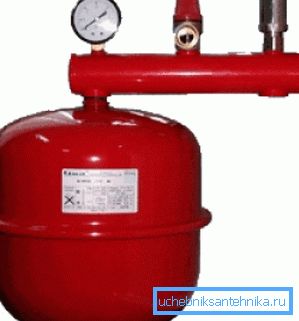

- Il circuito chiuso con l'atmosfera non viene segnalato, il che solleva una serie di problemi con la compensazione per l'espansione del liquido di raffreddamento durante il riscaldamento. Per risolverli, viene utilizzato un serbatoio di espansione a membrana: un serbatoio, una parte del quale è occupato da aria separata dall'acqua da una membrana elastica di gomma. Inoltre, il sistema è dotato di una valvola di sicurezza: ripristina il refrigerante in eccesso quando il serbatoio è pieno.
Per un sistema di riscaldamento chiuso, ci sono due parametri relativi alla pressione.
- Pressione di carica del riscaldamento del vaso di espansione. A temperatura ambiente, acqua o antigelo, è impostato uguale alla pressione idrostatica nel circuito.
Nota: la pressione idrostatica nell'impianto di riscaldamento di una casa privata corrisponde nuovamente all'altezza della colonna d'acqua e viene considerata pari al 10% della sua altezza in metri.
- La pressione di scarico della valvola di sicurezza. Di solito è impostato a 2,5 kgf / cm2.

L'attuale pressione statica nel sistema di riscaldamento durante il suo funzionamento è determinata sia dalla quantità di acqua in esso che dalla sua temperatura. Una volta riscaldato, l'indicatore per ovvi motivi inizia a mostrare valori elevati.
CO
Come funziona il sistema di riscaldamento centrale?
L'impianto di riscaldamento riscaldato o l'acqua della caldaia entra nella casa attraverso la linea di riscaldamento. Sul filo inverso, ritorna, emettendo calore. L'acqua nel circuito è guidata dalla pressione differenziale tra i fili.

La temperatura dell'acqua nel tubo di alimentazione dipende dalla strada corrente e ad essa è associato, il cosiddetto programma di temperatura. Ecco un esempio di tale programma.
La temperatura della strada, C | Temperatura del tubo di alimentazione, С |
+8 | 53.2 |
0 | 72,4 |
-5 | 83.9 |
-10 | 95,3 |
-15 | 106.5 |
-20 | 117.5 |
-25 | 128 |
-30 | 139.3 |
-35 | 150 |
Anche la temperatura della condotta di ritorno è rigorosamente regolata e alla portata massima deve essere uguale a +70 C. Una temperatura di ritorno bassa significa che la casa non riceve abbastanza calore; sopravvalutato - quell'energia porta spese superflue.
Tuttavia, come è facile vedere, la differenza di temperatura tra il flusso e il flusso di ritorno è troppo grande per il normale funzionamento del riscaldamento. In questa modalità, i radiatori sulle bretelle di alimentazione si surriscaldano e, sul retro, difficilmente forniranno calore agli appartamenti.
Il problema è risolto dal progetto originale del cosiddetto ascensore, o unità termica. La sua unità principale, l'ascensore, è un tee con un ugello inserito al suo interno. Una maggiore pressione e un'acqua di alimentazione più calda fluiscono attraverso l'ugello e prelevano parte dell'acqua più fredda dal ritorno attraverso l'aspirazione al ciclo di circolazione ripetuto.

Grazie a questa sottigliezza nel circuito si trasforma una grande massa d'acqua con una temperatura più stabile. Diamo un altro grafico di temperatura per la stessa gamma di temperature stradali, ma per la miscela che scorre direttamente alle batterie.
La temperatura della strada, C | La temperatura della miscela, |
+8 | 41.2 |
0 | 52.4 |
-5 | 58,9 |
-10 | 65.3 |
-15 | 71.5 |
-20 | 77,5 |
-25 | 83.5 |
-30 | 89.3 |
-35 | 95 |
Oltre al riscaldamento, l'unità dell'ascensore fornisce alla casa acqua calda.

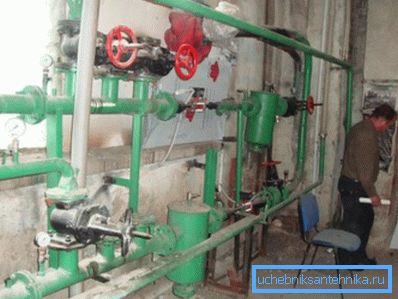

Nelle vecchie case c'erano solo due tie-in di rifornimento idrico:
- Sul flusso (tra la valvola di ingresso e l'ascensore).
- Sul tubo di ritorno (tra la valvola di ingresso e l'aspirazione).

Dove viene alimentata l'acqua calda sanitaria dipende dalla temperatura di alimentazione corrente. A 90 ° C e al di sotto, dal tubo di alimentazione, a temperature più elevate, viene prelevata acqua calda dal ritorno.
L'inconveniente principale di tale schema è che in assenza di estrazione dell'acqua, l'acqua non circola, e prima che sia riscaldata è necessario scaricare diverse decine di litri attraverso il miscelatore.
Inoltre: gli scaldasalviette nelle vecchie case possono essere riscaldati solo quando c'è una separazione dell'acqua nell'appartamento. Aprono il loro eyeliner.

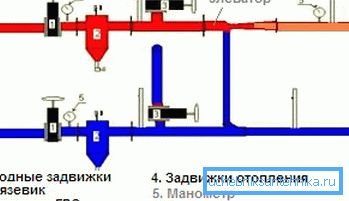

A partire dagli anni '70 -'80 del secolo scorso, i nodi dell'ascensore hanno acquisito i rottami di circolazione: sull'alimentazione e sulla linea di ritorno sono comparse due valvole ACS. Le modalità di circolazione da feed a feed e da return to return sono dotate di rondelle di ritenzione sulle flange tra i tie-in. Il diametro della rondella è circa un millimetro più grande di quello dell'ugello dell'elevatore.

Che cosa mostra l'indicatore
Quindi quale pressione nel sistema di riscaldamento di un edificio a più piani è considerata la norma?
E cosa sta succedendo nello stesso momento nel riscaldamento principale?

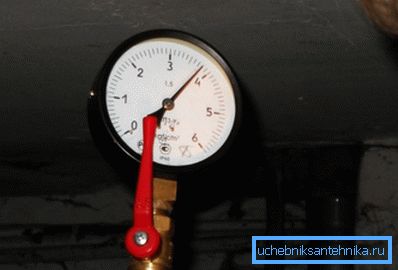

- In estate, al di fuori della stagione di riscaldamento, la pressione statica dell'impianto di riscaldamento corrisponde all'altezza della colonna d'acqua. Per un edificio di dieci piani, è approssimativamente pari a 3 kgf / cm2, per un edificio di cinque piani - 1,5 kgf / cm2.

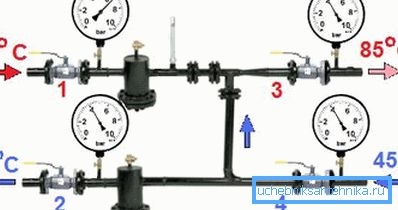

- Con le valvole a camera aperta e il normale funzionamento dell'ascensore, la pressione negli impianti di riscaldamento è quasi equalizzata dalla tubazione di ritorno ed è normalmente pari a 3-4 kgf / cm2.

Lasciare, ma in realtà è necessaria una pressione eccessiva nei tubi di riscaldamento per la circolazione in essi. In che modo: il contorno è livellato su un obratka, ma circola sempre uguale?
Tutto è molto semplice: dopo l'ascensore il manometro mostrerà solo 2 metri (0,2 atmosfere) in più rispetto alla conduttura di ritorno. Sì - sì, una goccia di soli 2 metri mette in movimento l'intero refrigerante in una casa enorme con centinaia di radiatori.
E per quanto riguarda il mantenimento delle rondelle? Che differenza viene creata su di loro?
Ancora meno: da mezzo metro a un metro. Ed è abbastanza: a causa della configurazione più complessa, la perdita di pressione nell'impianto di riscaldamento è molto maggiore rispetto ai riser ACS.

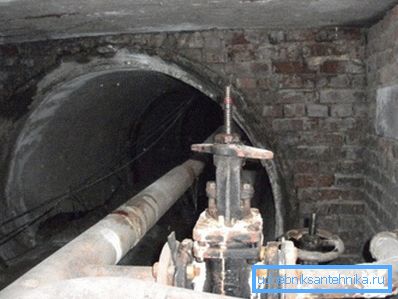

Per quanto riguarda l'autostrada, quindi durante la stagione di riscaldamento, circa 8 atmosfere all'alimentazione e 3 alla linea di ritorno sono considerate la norma. Tuttavia, la resistenza idraulica dei tubi e connessa all'autostrada più vicina al CHP della casa neutralizzano il differenziale e il liquido di raffreddamento può raggiungere aree remote con parametri 6 / 3,5 e persino 5/4 kgf / cm2.
Infine, la domanda principale: perché la pressione nel sistema di riscaldamento? Dopotutto, quando il sistema è pieno, il refrigerante circolerà in ogni caso, no?
Non così.
Senza sovrappressione, la colonna d'acqua non può superare i 10 metri. In un condominio di 3 piani, il riscaldamento semplicemente non funziona.
Inoltre, ci sono un paio di sottigliezze.
- Prima o poi, il circuito dovrà essere lasciato cadere e riempito. Senza sovrappressione questo è problematico.
- Non dobbiamo dimenticare l'acqua calda. È alimentato dalla stessa rete di riscaldamento. Senza pressione, l'acqua calda non arriverà al mixer.

Fornitura di acqua calda
Quale pressione dovrebbe essere nel sistema di riscaldamento - sembra che abbiamo capito.
E cosa mostrerà il manometro nel sistema ACS?
- Quando l'acqua fredda viene riscaldata da una caldaia o un riscaldatore di flusso, la pressione dell'acqua calda sarà esattamente uguale alla pressione nella linea dell'acqua fredda meno le perdite per superare la resistenza idraulica dei tubi.
- Quando si alimenta il DHW dalla tubazione di ritorno all'ascensore davanti al mixer, si avranno le stesse 3-4 atmosfere del tubo di ritorno.
- Ma quando si collega ACS dalla pressione di alimentazione nei tubi del miscelatore è possibile raggiungere un impressionante 6-7 kgf / cm2.

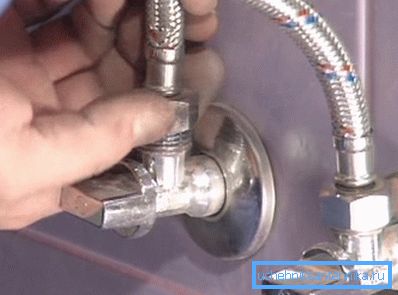

Una conseguenza pratica: quando si installa un rubinetto della cucina con le proprie mani, è meglio non essere pigri e installare un paio di valvole davanti ai tubi. Il loro prezzo parte da uno e mezzo cento rubli a testa. Questa semplice istruzione vi darà la possibilità di chiudere rapidamente l'acqua in caso di scoppio di tubi e di non soffrire della sua completa assenza in tutto l'appartamento durante la riparazione.

conclusione
Speriamo che il nostro materiale sia utile per il lettore. Ulteriori informazioni su come funziona il sistema di riscaldamento, e quale ruolo giocano le perdite di carico nel suo lavoro, possono essere trovate nel video allegato. Buona fortuna!
