Progettare la temperatura ambiente per la progettazione del

Cosa determina la temperatura dei radiatori in un appartamento di città? GOST o SNiP lo regolano? In che modo il programma di temperature dell'impianto di riscaldamento è correlato alla zona climatica? Proviamo a rispondere a queste domande.

Temperatura dell'aria calcolata

Il concetto di temperatura del periodo di riscaldamento non è solo correlato al programma di temperatura. Definiscono i requisiti per il grado di isolamento termico di un edificio, le sue dimensioni e il flusso di calore da dispositivi di riscaldamento collocati in locali residenziali e altri, vetrature e la qualità della sigillatura degli ingressi.

Allora, qual è questo concetto? Questa è solo la temperatura media dei cinque giorni più freddi degli ultimi 50 anni in cui il funzionamento dell'impianto di riscaldamento dovrebbe fornire condizioni confortevoli all'interno degli edifici.

Queste condizioni sono descritte nella Risoluzione del Governo della Federazione Russa del 23 maggio 2006. Le regole per la fornitura di servizi pubblici ai cittadini:

• Nei salotti situati nel centro della casa, la temperatura non dovrebbe essere inferiore a +18 С; nell'angolo - +20 C.

Sfumatura: con una temperatura di progettazione inferiore a -31 C, questi valori aumentano rispettivamente a +20 e +22 gradi.

• Il bagno dovrebbe essere di almeno +16 gradi, in bagno - +25.

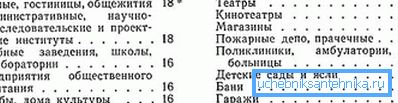

Le raccomandazioni per le istituzioni pubbliche possono essere trovate in SNiP 41-01-2003 e standard dipartimentali. Quindi, nelle aule dovrebbe essere almeno +21 C, e nei negozi di alimentari - +12 C; in ospedale, la temperatura raccomandata dopo l'otoplastica è +22, e in caso di deviazioni della tiroide - +15.

Torniamo, tuttavia, un po 'indietro. Da dove viene il progettista ad ottenere la temperatura dell'aria stimata per una città particolare?

Tutte le informazioni necessarie sono contenute in SNiP 23-01-99 Climatizzazione degli edifici. È curioso che in un documento pubblicato 8 anni dopo il crollo dell'Unione, siano menzionati tutti i principali insediamenti delle ex repubbliche sovietiche.

Grafico della temperatura

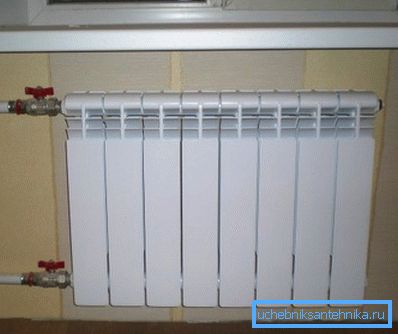

Quale dovrebbe essere la temperatura dei radiatori di riscaldamento nell'appartamento, consentendo di fornire le condizioni descritte?

Determina la temperatura media giornaliera dell'aria esterna.

La dipendenza è descritta da due grafici di temperatura:

• Per la conduttura di riscaldamento all'uscita dal CHP o dal locale caldaie, la temperatura dei tubi di mandata e di ritorno è entro 150/70 C.
• In un sistema interno, il regime di temperatura di riscaldamento dovrebbe essere compreso tra i valori di 95/70 gradi in un sistema a due tubi (ovvero in quasi tutti i condomini) e 105/70 negli impianti di riscaldamento monoblocco degli edifici.

Nota: negli istituti prescolastici, la temperatura massima dell'acqua nel sistema di riscaldamento non può superare +37 C. È per compensare questo valore basso che i radiatori nei gruppi di solito hanno dimensioni molto impressionanti.

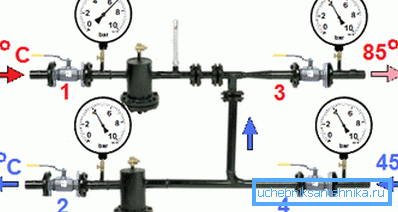

Perché la temperatura di riscaldamento nell'appartamento è così diversa dai parametri del percorso? Per rispondere a questa domanda, è necessario spiegare brevemente il principio di funzionamento del mozzo dell'ascensore (punto termico della casa).

I requisiti per l'impianto di riscaldamento si escludono a vicenda in qualche modo. Da un lato, quanto più piccola è la variazione di temperatura tra flusso e flusso di ritorno, tanto più uniformemente le batterie in casa saranno riscaldate e maggiore sarà l'efficienza dei riscaldatori finali. Se è così - è ovvio che il tasso di circolazione nel sistema dovrebbe essere piuttosto alto.

Tuttavia, il surriscaldamento della linea di ritorno è estremamente indesiderabile per la cogenerazione: a causa di alcune limitazioni tecniche, l'acqua prima dell'avvio del nuovo ciclo deve essere preraffreddata prima a 70 ° C.

Il dispositivo dell'ascensore evita in modo ingegnoso una contraddizione: parte dell'acqua proveniente dalla tubazione di ritorno viene trascinata nel ciclo di circolazione ripetuto. Di conseguenza, quando si alimentano le valvole di ingresso di 140 ° C alla casa (direttamente ai radiatori), ci sono solo 90-95 gradi.

A proposito di un moderno sistema di riscaldamento in un condominio è utile sapere qualcos'altro.

• Quando la temperatura di mandata sull'autostrada è fino a 90 gradi, il sistema ACS deve essere alimentato dal tubo di alimentazione; quando questo valore viene superato - dal retro. Se l'interruttore non si verifica, potrebbe rivelarsi tanto nel sistema ACS quanto nella linea di riscaldamento diretto. Quali conseguenze ciò avrà per le connessioni flessibili e le guarnizioni in gomma non è difficile da indovinare.
• In situazioni critiche, anche gli standard di temperatura nel sistema di riscaldamento stesso possono essere superati. Ad esempio, nel caso di reclami di massa di freddo negli appartamenti, viene praticato il lavoro di un ascensore senza ugello, con uno strozzamento ovattato.

registrazione

Come viene controllata la temperatura di riscaldamento nei sistemi DH dopo le valvole di ingresso?

ascensore

Normalmente, la temperatura di riscaldamento nel sistema può cambiare solo in un modo - cambiando il diametro dell'ugello. Tutti i cambiamenti dovrebbero essere concordati con i rappresentanti dell'organizzazione - fornitore di calore (reti di riscaldamento municipale); le decisioni in merito al fatto di preparare l'ugello o di perforarlo sono fatte sulla base delle misurazioni della temperatura e della pressione nel gruppo dell'ascensore e nei pozzi di calore.

Smontare l'ugello e modificarne le dimensioni richiede non più di mezz'ora e richiede la piena operatività delle valvole di intercettazione nell'assieme. In realtà, è sufficiente bloccare in circolo tutte le valvole (ingresso, acqua calda, brownies) e smontare tutte e tre le flange dell'ascensore. L'ugello forato o preparato viene montato nell'ordine inverso.

Consiglio: le nuove guarnizioni paronitiche per le flange dei tubi si trovano nei magazzini delle organizzazioni abitative, ahimè, raramente. Quando si smonta l'ascensore o si sostituiscono le valvole con le proprie mani, semplici istruzioni aiuteranno: la guarnizione viene tagliata dalla camera dell'auto.

Vale la pena menzionare un paio di modi in cui è possibile regolare la temperatura del riscaldamento: acqua nei tubi e, di conseguenza, radiatori.

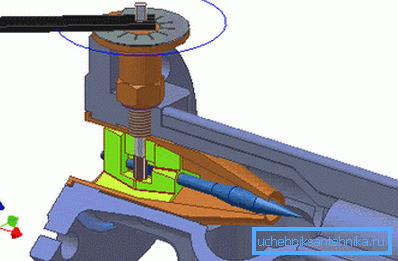

• Invece di un ugello convenzionale con un diametro costante, è possibile utilizzare un elevatore regolabile. Una semplice regolazione della portata consente di regolare in modo flessibile la temperatura della miscela e il flusso di ritorno.

• Inoltre, per ridurre la temperatura della linea di ritorno, è possibile ridurre la caduta di pressione attraverso l'ascensore. Questo viene fatto da una valvola di ritorno in ingresso.

Come esattamente?

• L'acqua calda sanitaria passa alla linea diritta.

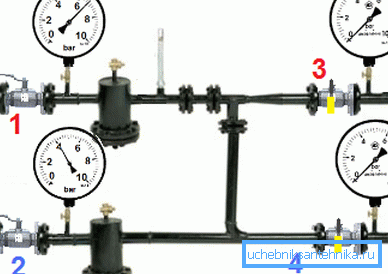

• Viene misurata la pressione sulla linea di alimentazione verso l'ascensore. Il calibro viene quindi avvitato nel tubo di ritorno in qualsiasi punto.
• La valvola di ritorno di ingresso si chiude completamente e si apre lentamente fino a quando la differenza di pressione tra le tubazioni di mandata e di ritorno diminuisce di 0,2 kgf / cm2 dall'originale. Se necessario, ripetute misurazioni delle temperature e un'ulteriore diminuzione della pressione differenziale sul manometro vengono ripetute a giorni alterni con lo stesso passo.

Nota: se si chiude semplicemente parzialmente una valvola completamente aperta, le sue guance potrebbero rimanere bloccate nello stelo e abbassarsi nella posizione di lavoro più tardi. Di conseguenza, la linea di ritorno sarà completamente chiusa. Circolazione di interruzione del prezzo nella stagione di riscaldamento - scongelamento garantito del riscaldamento di accesso.

appartamento

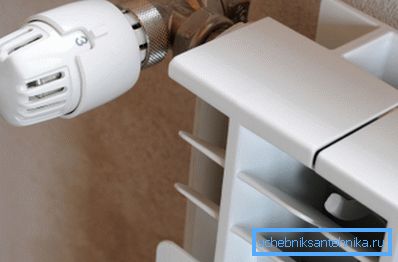

Come è regolata la temperatura dell'acqua nelle condutture di riscaldamento all'interno di un appartamento separato? Per ovvi motivi, può essere ridotta solo mediante valvole di strozzamento. A questo scopo, all'uscita di ciascun riscaldatore, viene posizionato un diffusore o una testa termostatica, che regola la propria permeabilità a seconda della temperatura nella stanza.

Nel caso estremo, la temperatura del liquido di raffreddamento nell'impianto di riscaldamento può essere regolata da una valvola a sfera; tuttavia, la sua sensibilità alla posizione della leva rende la regolazione piuttosto scomoda.

Cosa fare se la potenza termica del riscaldatore è insufficiente?

Ecco le misure che possono aumentarlo.

• Semplicemente aggiungendo nuove sezioni dall'estremità del rivestimento si solleverà il flusso di calore dal radiatore non lineare, ma in modo piuttosto evidente. Perché non lineare? Sì, perché la fine della batteria sarà sempre più fredda delle sue connessioni.
• Il ponticello tra le linee di alimentazione, dotato di una valvola, è in grado di aumentare il flusso di refrigerante attraverso le sezioni quando è chiuso. Quindi, il dispositivo darà più calore. Ma non dovresti spegnere completamente il ponticello: senza di esso, la regolazione della temperatura dei radiatori con strozzature porterà a una comunicazione piuttosto spiacevole con i vicini di congelamento.
• I cavi possono essere collegati al radiatore non solo al gruppo, ma anche al fondo. Quindi il liquido di raffreddamento circolerà uniformemente attraverso tutte le sezioni, aumentando anche la temperatura nell'appartamento.

• Infine, non dimenticare di lavare.. Lo scarico di acqua attraverso la valvola di scarico e il tubo nel sistema fognario rimuoverà il fango e la sabbia accumulati dalla batteria, ripristinando la circolazione in tutto il volume.

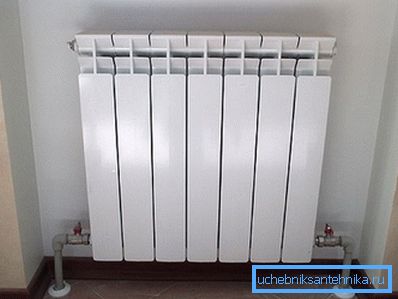

A proposito: i radiatori con attacco inferiore non necessitano di lavaggio. Precisamente perché il liquido di raffreddamento si muove uniformemente su tutta la lunghezza del collettore inferiore.

Pavimento caldo

Come collegare il riscaldamento a bassa temperatura al sistema DH? In effetti, per un pavimento caldo, temperature superiori a 45 ° C sono categoricamente inaccettabili.

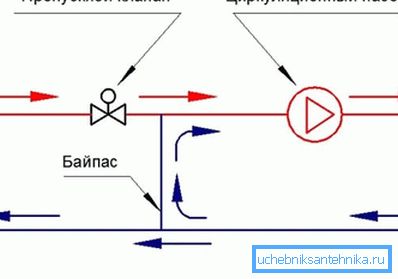

Il modo in cui i sistemi di riscaldamento a bassa temperatura sono coerenti con il DH, richiama vividamente il principio di funzionamento del mozzo dell'ascensore. Una parte del refrigerante è coinvolta nella ricircolazione, che è fornita da una pompa a bassa potenza. La regolazione della temperatura viene eseguita da una valvola a due vie con testina termica.

conclusione

Speriamo di essere in grado di soddisfare la curiosità del lettore introducendolo ad alcuni aspetti del funzionamento dei sistemi di riscaldamento. Come sempre, il video allegato offrirà ulteriori informazioni. Buona fortuna!
