Progetto di riscaldamento domestico privato - le fasi

Il dispositivo di riscaldamento in casa può essere diviso in 2 parti: teorico - i calcoli necessari sono eseguiti, e pratico - secondo i disegni finiti, il cablaggio viene effettuato sui pavimenti e la reggiatura della caldaia. Data l'importanza della corretta selezione dei componenti, l'articolo si concentra sulla parte teorica.

Progettazione del sistema di riscaldamento

Progettare il riscaldamento domestico entro i limiti della città consente di percorrere il percorso più semplice e organizzare il riscaldamento centralizzato. In questo caso, è sufficiente determinare semplicemente la lunghezza e il diametro dei tubi, nonché selezionare la dimensione desiderata del radiatore. I costi in questo caso saranno minimi, perché non è necessario spendere soldi per la caldaia o la pompa di circolazione.

Sarà un po 'più difficile realizzare lo stesso compito, ma per una casa di campagna. Con una probabilità del 99,9%, non esiste un riscaldamento centralizzato al di fuori della città, nel migliore dei casi, elettricità e gas vengono forniti alla casa. In questo caso, la progettazione di sistemi di riscaldamento per una casa di campagna includerà anche la selezione della potenza della caldaia.

All'uscita, dobbiamo ottenere dati specifici su:

• potenza minima della caldaia;
• materiale, lunghezza e diametro dei tubi;
• il numero di radiatori e la loro area;
• pompa di circolazione per il riscaldamento.

Disposizioni generali per la progettazione del riscaldamento domestico

Analizziamo il progetto del sistema di riscaldamento di una casa di campagna - in questo caso è necessario determinare la potenza minima della caldaia che è sufficiente per riscaldare la casa. Il calcolo si basa sul fatto che la perdita di calore attraverso l'involucro dell'edificio deve essere compensata dal calore immesso dalla caldaia.

Nel caso generale, il calcolo viene eseguito secondo la formula

dove:

• Q - perdita di calore, W;
• S è l'area dell'involucro dell'edificio (soffitto, parete);
• ?T - Differenza di temperatura sulla strada e all'interno della casa ,? C;
• ? - coefficiente di conducibilità termica, valore di riferimento, W / m •? C;
• V - spessore dell'involucro edilizio, m.

Fai attenzione! Se non vuoi preoccuparti del metodo di calcolo standard, puoi sempre usare le calcolatrici online. Naturalmente, la precisione del calcolo ne risentirà, ma, come dimostra la pratica, sarà sufficiente per la selezione della caldaia.

In linea di principio, quando si progetta il riscaldamento di un edificio residenziale, è necessario tenere conto di fattori quali:

• orientamento domestico;
• zona climatica;
• la direzione e la forza dei venti dominanti durante la stagione di riscaldamento;
• tipo di isolamento della casa, finestre con doppi vetri installati, ecc.

Metodo di calcolo semplificato

La progettazione di un sistema di riscaldamento per una casa può anche essere effettuata utilizzando un metodo più semplice. Abbastanza spesso usi la dipendenza semplice, secondo cui 1 m² L'area dà una perdita di calore di circa 100 watt all'ora. La dipendenza data è valida per le aree con un clima temperato.

Durante il calcolo si consiglia di utilizzare un numero di fattori di perfezionamento:

• se l'altezza del soffitto varia da 3 metri, viene inserito un fattore di correzione h / 3, dove h è l'altezza del soffitto;
• per le stanze d'angolo, la perdita di calore aumenta dell'80%, un fattore di 1,8;
• se il numero di finestre supera 1, il fattore di correzione è 1,8;

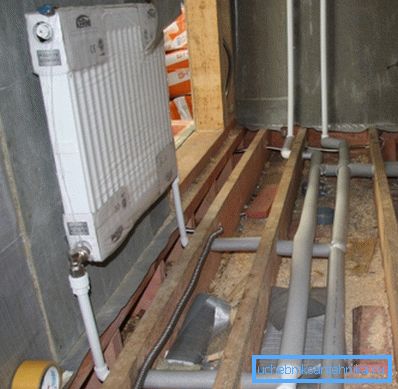

• Viene anche preso in considerazione il metodo di collegamento del radiatore. Se viene utilizzata una connessione inferiore, la batteria si scalda leggermente peggio, quindi viene introdotto un fattore di correzione di 1,1;

• per l'assicurazione, il risultato ottenuto può essere aumentato di circa il 15-20% in modo che il riscaldamento abbia un margine di sicurezza in caso di forti gelate, il coefficiente è 1,2.

Quando il calcolo è fatto a mano, il risultato è comparabile in accuratezza con le raccomandazioni dei produttori di caldaie. Si consideri un piccolo esempio di calcolo: è necessario determinare la capacità della caldaia, sufficiente per riscaldare una casa con un'area totale di 160 m² soffitti 2,9 m.

Procedura di calcolo:

• determiniamo la perdita di calore separatamente per le stanze con i coefficienti specificati. Perdita di calore Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;
• confrontare con la potenza media della caldaia consigliata a seconda dell'area. Si può vedere che i risultati erano piuttosto vicini. Ora è possibile scegliere un modello specifico di caldaia elettrica, a gas oa combustibile solido focalizzata sulla potenza. È possibile acquistare un modello con un piccolo margine di potenza, il prezzo delle caldaie con una differenza di un paio di kilowatt non è molto diverso.

Selezione di radiatori

Una batteria è solo un "intermediario" che è responsabile per il trasferimento di calore dalla caldaia. È chiaro che la superficie di riscaldamento della stanza è fortemente influenzata dalla superficie del radiatore. Pertanto, è necessaria una determinazione preliminare del numero richiesto di sezioni.

Il produttore di ciascun modello di radiatore è obbligato a indicare la potenza termica: quanta parte di calore 1 fornirà quando viene riempita di refrigerante. Conoscendo la perdita di calore nella stanza, è possibile determinare facilmente il numero richiesto di sezioni del radiatore.

Le istruzioni per il conteggio del numero richiesto di sezioni saranno simili a queste:

• determinare la perdita di calore nella stanza. Ad esempio, per un'area di 25 m² con soffitti di 2,9 m, la perdita di calore sarà Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;
• la sezione di potenza dipende dal tipo di radiatore, ad esempio, per una batteria di alluminio A500, è di 0,185 kW;
• determina il numero richiesto di sezioni N = 2.9 / 0.185 = 15.67? 16,0 pezzi Il risultato è anche vicino ai valori raccomandati dai produttori di batterie.

Fai attenzione! Quando si installano i radiatori, si sconsiglia di chiuderli con tende, ciò comporterà una riduzione del trasferimento di calore.

Informazioni sui tubi di riscaldamento e sulla pompa di circolazione

Il diametro del tubo deve essere sufficiente affinché il liquido di raffreddamento possa circolare senza problemi ad una determinata velocità lungo il circuito di riscaldamento. Di solito basta selezionare i valori medi raccomandati in base alla sezione del circuito di riscaldamento. Per le alzate si utilizzano diametri fino a 50 mm, per la posa a pavimento - meno.

Quando si progetta un riscaldamento di una casa di campagna è fatto in modo indipendente, è possibile utilizzare i valori indicati nella tabella.

Per quanto riguarda la pompa di circolazione, è selezionata da 2 indicatori:

• velocità di alimentazione;
• pressione della testa

L'archiviazione minima richiesta è determinata dalla formula

in questa formula

• Q - fornitura di calore, kW;
• ?T è la differenza di temperatura tra il tubo di alimentazione e il ritorno ,? C.

La testa richiesta è determinata dalla seguente relazione

dove

• R - riduzione della pressione dovuta all'attrito in sezioni rettilinee, Pa / m;
• l - lunghezza del tubo alla batteria più lontana, m
• ?Z è la somma delle resistenze locali.

Fai attenzione! Quando si seleziona una pompa, è necessario scegliere un modello le cui caratteristiche siano il più vicino possibile ai valori ottenuti durante il calcolo.

Riassumendo

Il design del riscaldamento non è così difficile come potrebbe sembrare a prima vista. Anche una persona che ha una conoscenza superficiale del quadro normativo e dei metodi di calcolo può farcela. Al fine di garantire il calore in casa, è sufficiente aderire alle raccomandazioni proposte.

Nel video, il progetto del sistema di riscaldamento è considerato in modo più dettagliato.
