Progetto di riscaldamento: scopo, requisiti, composizione

19-02-2018
Riscaldamento

Il progetto del sistema di riscaldamento è un documento obbligatorio in base al quale viene prodotto quanto segue:

  • preparazione al lavoro;
  • acquisto di materiali e attrezzature;
  • cablaggio di layout;
  • installazione di caldaie;
  • installazione dell'intero sistema.

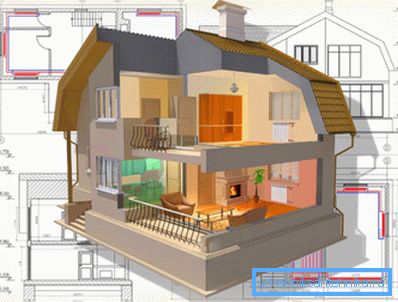

Il progetto di riscaldamento di un appartamento o di una casa privata è necessario per il successo dell'installazione del sistema.

Senza un design competente, non è necessario parlare di prestazioni efficaci. Vi diremo quale dovrebbe essere un buon progetto di riscaldamento domestico.

Progettazione del sistema di riscaldamento

appuntamento

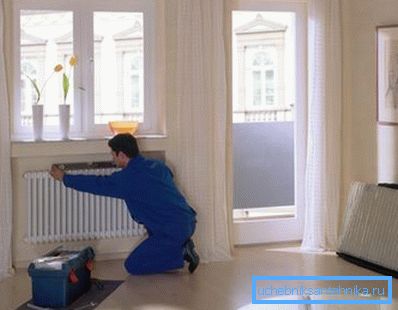

I lavori di installazione vengono eseguiti sulla base di un disegno o di uno schizzo.

L'impianto di riscaldamento è una struttura complessa che include molti elementi, il cui reciproco lavoro richiede la corretta selezione di ciascun elemento in base al compito. Inoltre, è necessario effettuare la posa del gasdotto, l'installazione di apparecchiature della caldaia, l'automazione e i riscaldatori.

Per eseguire con successo tutti questi passaggi, è necessario un progetto di riscaldamento, poiché solo sulla base dei calcoli precedenti è possibile determinare la quantità di energia necessaria per riscaldare una determinata stanza, quanti radiatori dovranno essere installati, qual è la disposizione dei cavi, i parametri del termovettore, le caratteristiche di una pompa di circolazione per il riscaldamento, ecc. g., etc.

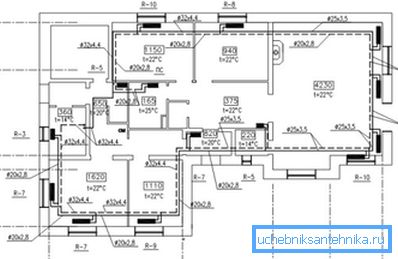

Un esempio di disegno di un sistema di riscaldamento domestico a due tubi.

Inoltre, abbiamo bisogno di uno schizzo che indichi la posizione spaziale di tutte le unità e parti del sistema, nonché di tutte le dimensioni e distanze, al fine di capire quali sono le dimensioni di questa o quella attrezzatura che accettiamo.

Questo è necessario in modo che durante l'installazione non si verifichi che la caldaia non si inserisce nel locale caldaia o che vi sia un interruttore o presa sulla radiatore.

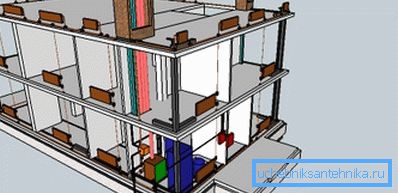

La visualizzazione tridimensionale aiuterà a evitare errori durante il lavoro.

Infine, dovrai acquistare materiali e attrezzature. È grazie al lavoro di progettazione che è possibile determinare in anticipo quanto e cosa è necessario acquistare, inoltre, solo i dati calcolati consentono di dire con certezza che è l'insieme di apparecchiature scelto che sarà garantito essere efficace con questo o quel sistema.

Altrimenti, sarete costretti a investire molti soldi in un evento piuttosto vago.

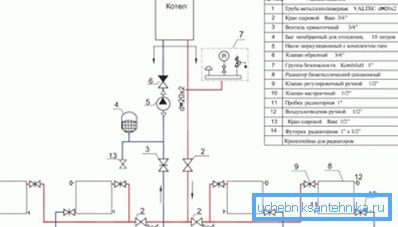

Le specifiche aiuteranno nell'acquisto di materiali e attrezzature.

Fai attenzione! Il progetto non è un capriccio di qualcuno, ne hai bisogno prima di tutto. Senza questo documento, non c'è motivo di aspettarsi un risultato di successo garantito.

Dove ottenere il progetto

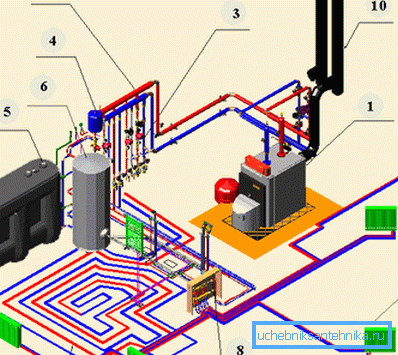

Schema spaziale generale di riscaldamento.

Rispondi immediatamente alla domanda più frequente: "Da dove vengono i progetti dei sistemi di riscaldamento?"

Ci sono diverse opzioni possibili:

  1. Design indipendente. Questo è il modo più economico e razionale, a condizione che tu abbia fiducia nelle tue capacità e livello tecnico. Altrimenti, l'impresa è troppo rischiosa, perché gli errori di progettazione sono costosi;
  2. Organizzazioni di progettazione e installazione. Il modo più affidabile e completo, poiché in tali uffici c'è un intero staff di specialisti, vi è esperienza accumulata nell'applicazione di alcune soluzioni. L'unico aspetto negativo è il prezzo elevato di tali servizi;
  3. Assunzione di un ingegnere freelance tramite scambi di servizi freelance o amici. Ciò richiederà la capacità di controllare il lavoro del progettista assunto e la capacità di distinguere uno specialista coscienzioso e competente dal ciarlatano;
  4. Utilizzando un tipico progetto che si adatta alle tue opzioni. Tipici progetti di riscaldamento che puoi trovare sul nostro sito web e in altre fonti aperte, così come possono essere acquistati per soldi.

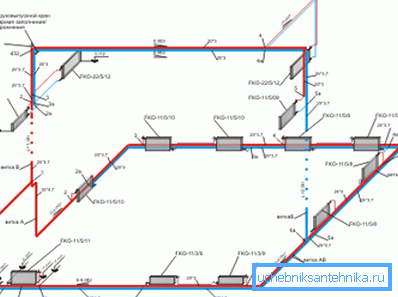

Schema assonometrico del cablaggio del radiatore a due tubi.

Fai attenzione! Se hai deciso di lavorare con le tue mani, assicurati che la tua progenie possa essere testata da uno specialista esperto prima di iniziare ad acquistare materiali e attrezzature. Un libero professionista o qualcuno che conosci può aiutarti qui.

Cosa dovrebbe includere il progetto

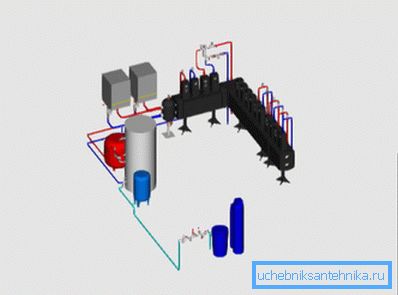

Nella foto è un vero schizzo di lavoro del locale caldaia.

Ora analizzeremo cosa esattamente dovrebbe includere il progetto fatto professionalmente.

Secondo lo SNiP, l'istruzione richiede al cliente di ricevere tali documenti:

  1. Il frontespizio con il nome dell'opera e il sigillo dell'organizzazione del progetto, nonché un'indicazione dei nomi delle persone responsabili e delle firme;
  2. Una copia della licenza (se necessaria) per condurre tale lavoro;
  3. Nota esplicativa al disegno e ai calcoli;
  4. Il piano generale per la distribuzione di tutte le comunicazioni;
  5. Piano di comunicazione in alta quota;
  6. Istruzioni per il lavoro svolto;
  7. Stime per tutti i materiali e le attrezzature utilizzate;
  8. Specifica di materiali e attrezzature;
  9. Schizzo dettagliato massimo del progetto;
  10. Disegno tecnico con tutte le dimensioni e dettagli precisi di tutti i nodi dello schema;
  11. Il piano di posa delle comunicazioni con l'indicazione dei luoghi della connessione di nodi e strumenti.

Il documento è composto da almeno due copie e conserva anche la sua copia elettronica. Come cliente, hai il diritto di richiedere tutte queste copie.

L'esecutore delle attività è obbligato a segnalare eventuali problemi che si presentano al cliente, in particolare quando si sceglie un equipaggiamento specifico o un tipo di organizzazione del sistema. Il cliente ha il diritto di conoscere il costo finale del progetto, il consumo di materiali e il numero di misure di assemblaggio necessarie.

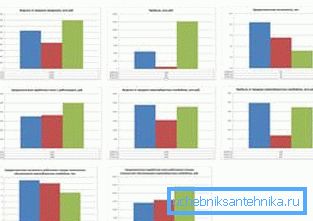

Lo studio di fattibilità ti aiuterà a capire perché materiali e attrezzature sono stati selezionati.

Fai attenzione! Un buon indicatore della qualità del lavoro del progettista sarà lo studio di fattibilità dello schema scelto e la configurazione dell'apparecchiatura, i materiali utilizzati e i metodi di instradamento dei tubi.

conclusione

Prima di fare un progetto di riscaldamento, dovresti esplorare tutte le sfumature del settore edile. È più facile utilizzare i servizi di specialisti o acquistare un documento di esempio. Ulteriori informazioni nel nostro video alla fine dell'articolo.
