Prova di pressione dell'impianto di riscaldamento: scopo,

La prova di pressione e il risciacquo dell'impianto di riscaldamento è una procedura obbligatoria prima della messa in servizio del riscaldamento. Al termine della procedura, viene compilato un modulo di certificato di prova, che è un documento obbligatorio che indica la corretta installazione della rete di riscaldamento.

Vi diremo cos'è il riscaldamento e come dovrebbe essere fatto.

Prova idraulica della conduttura

Definizione e procedura

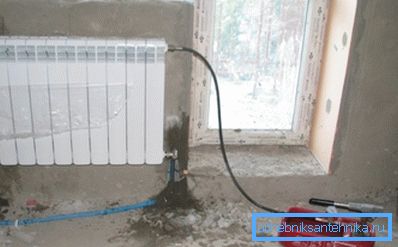

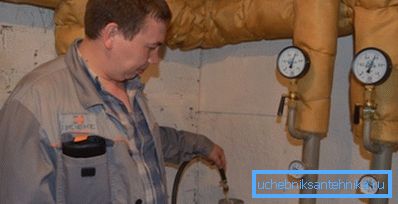

La prova di pressione e il lavaggio degli impianti di riscaldamento è una procedura necessaria, che consiste nella verifica idraulica di un oggetto per la presenza di perdite e connessioni di scarsa qualità. Il test prevede che la tubazione sia riempita d'acqua, che l'aria venga rimossa con l'aiuto di valvole di sfiato e l'attrezzatura per la prova di pressione dell'impianto di riscaldamento collegato (vedi anche l'articolo Meet - Sistemi di riscaldamento ad aria).

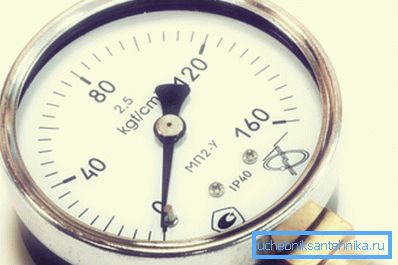

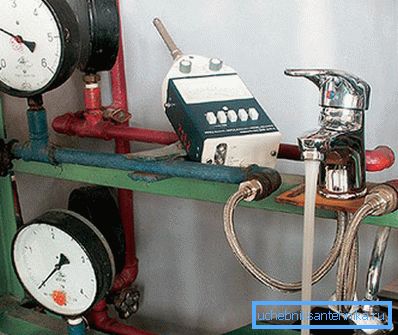

Il compressore inietta la pressione, che è superiore del 20-50% rispetto a quella operativa nominale, e la tubazione rimane in questo stato per 30 minuti. Durante questo periodo, la pressione è controllata da un manometro e, se non cade, significa che la rete è tesa. I nuovi moderni circuiti di riscaldamento sono testati con un doppio eccesso di pressione di esercizio.

Se, tuttavia, viene registrata una caduta di pressione entro 30 minuti, la pressa per pressurizzare gli impianti di riscaldamento viene spenta, l'acqua viene scaricata e tutte le parti del riscaldamento vengono controllate per rilevare eventuali perdite. Quando la perdita viene trovata e riparata, la procedura viene ripetuta.

Alla fine, sulla base del lavoro svolto, viene effettuata una stima per l'aggraffatura del sistema di riscaldamento, che indica il costo di ogni singola fase di lavoro e il costo della misura nel suo complesso (secondo OKDP - "4530195 Test condotte idrauliche e pneumatiche"), nonché un test di pressione.

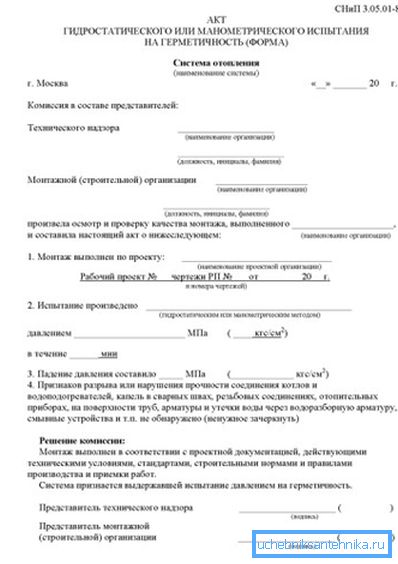

Fai attenzione! Dopo un test di successo, l'ispettore redige un test di pressione, firmato dal rappresentante dell'organizzazione di installazione e da un rappresentante della supervisione tecnica. Al completamento, l'oggetto viene lavato e messo in funzione.

Attrezzature e personale per test di pressione

Un classico esempio di attrezzatura per condurre test idraulici è una pressa di riscaldamento. Questo dispositivo è collegato al circuito per un aumento controllato della pressione nei tubi.

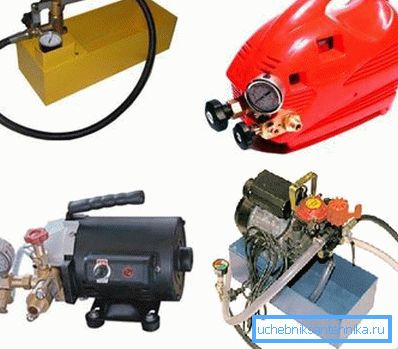

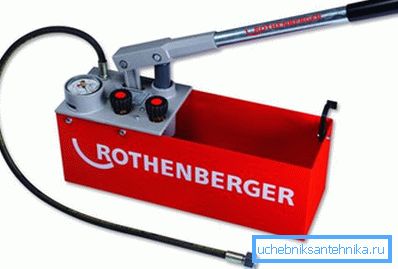

La pompa per il test di pressione degli impianti di riscaldamento può essere manuale o elettrica. Dal momento che per la maggior parte delle reti di riscaldamento locali di case private e case ad alta pressione non è richiesto, il test di pressione manuale è abbastanza.

Le pompe manuali per la prova di pressione degli impianti di riscaldamento possono sviluppare uno sforzo da 25 a 60 bar o più, il che è abbastanza per controllare la tenuta non solo in una casa di campagna, ma anche in un edificio a cinque piani della città.

I vantaggi dell'uso di dispositivi portatili:

• Le ridotte dimensioni e il peso del dispositivo lo rendono mobile anche in un normale appartamento di città. La pompa manuale sarà conveniente sia per l'attività professionale, sia per uso personale;
• Il prezzo relativamente basso delle attrezzature lo rende accessibile al pubblico in generale.. A differenza delle apparecchiature elettriche specializzate, le presse manuali hanno cartellini dei prezzi piuttosto convenienti;
• La gamma di parametri operativi soddisfa pienamente le esigenze delle apparecchiature di riscaldamento di piccole e medie dimensioni.. La pompa consente di ottenere il doppio delle prestazioni operative della normale rete di una casa privata;
• Il design semplice è caratterizzato da elevata affidabilità e funzionamento a lungo termine senza guasti e guasti.. La pompa è molto semplice e non c'è niente di speciale nel romperla.

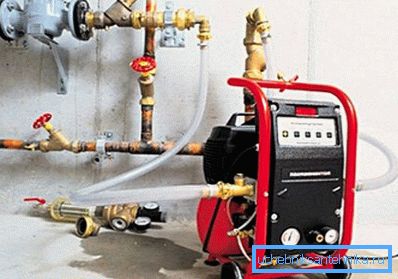

Per testare circuiti ampi e estesi in siti di grandi dimensioni, edifici a più piani, impianti di produzione, ecc. utilizzare pompe elettriche che pompano acqua ad alta pressione, irraggiungibile per i meccanismi manuali. Sono dotati di una pompa autoadescante e sono in grado di sviluppare una forza fino a 500 kgf / cm2 (bar).

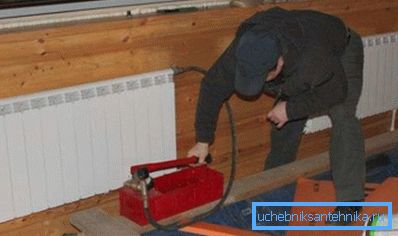

Le unità elettriche possono essere integrate nella linea o collegate a qualsiasi foro. Molto spesso, il tubo è collegato a una valvola di scarico o rubinetto attraverso il quale il tubo viene riempito con acqua. Anche praticato il collegamento al radiatore attraverso il connettore per la gru Mayevsky.

Le macchine elettriche sono solitamente dotate di un'unità di controllo con protezione automatica contro il surriscaldamento. Se la temperatura del motore supera il limite preimpostato, la protezione rilascia la pressione e consente all'unità di riposare.

Per reti di piccole dimensioni, tipiche per case di campagna e altri piccoli edifici, il livello di impegno è inferiore, fino a 2 atm. Tali reti possono essere controllate con la normale pressione dell'acqua. La tubazione di riscaldamento è collegata alla rete di approvvigionamento idrico centrale, in essa sorge una pressione di circa 2 kgf / cm2, quindi l'oggetto viene ispezionato per individuare perdite e altri difetti.

Fai attenzione! Se hai installato il riscaldamento nel paese con le tue mani, puoi affrontare il test senza l'aiuto di specialisti. Ma nel caso di grattacieli urbani, l'istruzione richiede la partecipazione obbligatoria di servizi e utilità che eseguono la manutenzione della struttura.

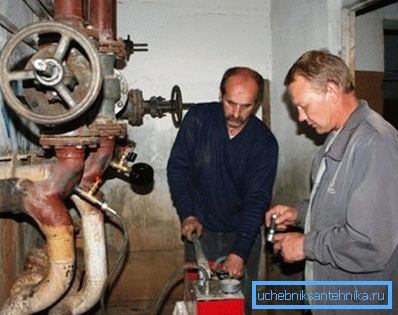

Il rappresentante della supervisione tecnica o il rappresentante del cliente delle opere accetta i lavori.

In quali casi effettuare test di pressione

Resta da scoprire quando è necessario testare il tubo per forza.

Secondo le disposizioni del SNiP, la verifica viene eseguita in questi casi:

• Dopo aver montato un nuovo oggetto. Per mettere in funzione il riscaldamento, è necessariamente testato con alta pressione;
• Dopo aver riparato qualsiasi parte della rete o qualsiasi dispositivo di riscaldamento, accessori, attrezzature. Qualsiasi depressurizzazione richiede un nuovo test;
• Dopo aver sostituito qualsiasi parte della pipeline, dopo l'eliminazione di qualsiasi violazione dell'integrità delle tubazioni o delle connessioni di scarsa qualità;
• Prima dell'inizio della stagione di riscaldamento.

Fai attenzione! Prima di pressurizzare l'impianto di riscaldamento, gli estranei e i residenti dovrebbero essere evacuati dai locali. Per ragioni di sicurezza, il lavoro viene eseguito su un oggetto vuoto.

conclusione

Abbiamo esaminato il test della pressione di riscaldamento e abbiamo detto di cosa si tratta. Se sei interessato a informazioni più dettagliate, guarda il video e leggi altri materiali sul nostro sito.
