Qual è la base per lo schema di riscaldamento dell'acqua di
La maggior parte dei residenti urbani non si preoccuperebbe di vivere nella natura per un breve periodo, ma solo in condizioni confortevoli. Il riscaldamento centralizzato, la fornitura di acqua calda e fredda sono entrati stabilmente nel loro stile di vita e pochissime persone accettano di cambiarlo. Pertanto, quando si costruisce una casa di campagna, viene data particolare attenzione, inoltre, senza un normale riscaldamento, è impossibile vivere in campagna tutto l'anno. Oggi guardiamo il riscaldamento del cottage usando un circuito d'acqua.
Caratteristiche di sistemazione del sistema di riscaldamento
Dall'articolo imparerai ciò che è necessario per questo, così come gli schemi della sua posa. Se si dispone di riscaldamento autonomo dell'acqua, prestare attenzione alle differenze in una scelta più ampia di fonte di calore: la caldaia, che può essere non solo gas ma anche combustibile solido, lavoro su diesel o elettricità, e anche essere fatto di mattoni e acciaio con le proprie mani ( ghisa).
In quest'ultimo caso, si intende un riscaldamento o stufa convenzionale con uno scambiatore di calore integrato nel forno. Pertanto, il prezzo per la creazione di riscaldamento dell'acqua al di fuori della città può essere significativamente inferiore rispetto a un appartamento di città.
Durante la sua lunga esistenza, lo schema ha subito trasformazioni sufficienti, in modo che tutti possano scegliere quello che meglio si adatta alla casa. Rimane solo una cosa: questo sistema supera ancora il resto in termini di prezzo alla qualità.
Sequenza di azioni per la selezione delle attrezzature
Scegliere una caldaia

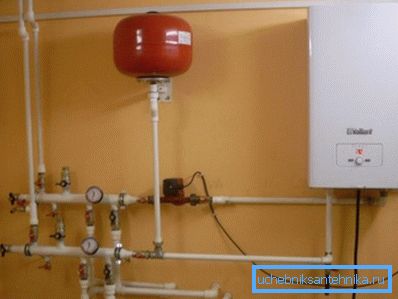

Il "cuore" di qualsiasi sistema di riscaldamento dell'acqua è un generatore di energia termica. Spesso la caldaia è un progetto industriale, ma può anche essere realizzata indipendentemente da mattoni e metallo.
La scelta delle attrezzature dipende da molti fattori, incluse le preferenze personali, le caratteristiche della regione, ma è meglio farlo in base alla disponibilità di carburante.
- Nello schema di riscaldamento di una casa con l'aiuto dell'acqua, vengono utilizzati diversi tipi di caldaie: gas, combustibile solido, apparecchi a combustibili liquidi e opzioni elettriche. Nel nostro paese, i primi due sono considerati i più popolari, perché operano sul combustibile più economico ed economico che può essere trovato in tutte le regioni.
- Come accennato in precedenza, la sostituzione della caldaia industriale aiuterà altri articoli che possono essere inseriti in un forno di mattoni leggermente convertito. Questi sono registri, una varietà di bobine e parti vuote incorporate. In questo caso, i proprietari ricevono uno schema di riscaldamento combinato per una casa che si distingue per il suo basso costo, semplicità e maggiore efficienza.
Suggerimento: seguire le istruzioni del produttore dell'apparecchiatura, poiché non vi sono differenze fondamentali nell'installazione dell'impianto di riscaldamento in base al tipo di caldaia.
- A causa dell'universalità del sistema di riscaldamento dell'acqua, è possibile installare diversi generatori di energia termica in parallelo nella casa. Ciò consentirà di ridurre i rischi e ottenere il massimo delle prestazioni da esso, rendendo il circuito completamente autonomo in modo da non rimanere senza calore in un momento critico.
Suggerimento: quando si collegano le caldaie in parallelo, pre-pensare l'installazione di un sistema di automazione, che garantirà il passaggio tra i dispositivi in caso di arresto del flusso di qualsiasi combustibile.
Di seguito consideriamo i tipi di circolazione del refrigerante che possono essere utilizzati in un tale schema di riscaldamento per un'abitazione.
Schema del sistema futuro
Circolazione naturale
Il modo più economico e facile per raggiungere il riscaldamento domestico con un circuito idraulico. Viene effettuato indipendentemente con le spese minime in termini di tempo e spese finanziarie. Il manuale non prevede lavori complessi relativi alla progettazione e all'installazione del sistema, in questo caso vengono utilizzati solo materiali e componenti disponibili.
Il principio di funzionamento del riscaldamento con circolazione naturale è semplice:
- L'acqua riscaldata nella caldaia sale attraverso la tubazione a causa delle differenze di temperatura.
- Comincia a cadere gradualmente in tutti i radiatori installati attorno al perimetro della casa, e viene raffreddato.
- Il refrigerante raffreddato attraverso le tubazioni viene restituito al generatore di energia termica.
Pertanto, la circolazione dell'acqua avviene senza l'uso di apparecchiature aggiuntive. Tutto avviene in modo naturale, grazie a processi fisici.
Suggerimento: quando si installa il riscaldamento a circolazione naturale, è necessario garantire le tubazioni principali con una frequenza di 3-5? su 1 rm, circa 10 mm. In caso contrario, l'efficienza del sistema diminuirà in modo significativo, con conseguenti costi elevati del carburante.
- Il cablaggio può essere fatto di tubi di metallo o polipropilene del diametro richiesto, che è influenzato dalle caratteristiche della caldaia e delle batterie. Un prerequisito è ridurre le sezioni trasversali nella direzione dell'ultimo radiatore. È più facile lavorare con tubi di plastica, quindi aumenta la velocità di installazione.
- Il tubo attraverso il quale l'acqua riscaldata nella caldaia entra nel sistema deve essere installato con una polarizzazione massima verso le batterie.
- Rendere l'ingresso della fonte di calore il più basso possibile rispetto ai radiatori per aumentare l'efficienza di circolazione del liquido di raffreddamento. Per questo consigliamo di installare la caldaia nel seminterrato o nel seminterrato.
- Parte integrante del sistema: il serbatoio di espansione. Deve essere installato nel punto più alto dello schema, ad esempio in soffitta, dove dovrebbe essere ben isolato. Isolamento termico può essere qualsiasi, la cosa principale è che dovrebbe tranquillamente trasferire le temperature a 90? С.
Suggerimento: quando si utilizzano serbatoi di stoccaggio pompati, è necessaria l'installazione di apparecchiature aggiuntive, che comprende necessariamente valvole di sicurezza e aria, nonché manometri.
Circolazione forzata
Il prossimo modo di organizzare il riscaldamento di una casa di campagna è l'installazione di riscaldamento ad acqua con una pompa di circolazione, che è la sua principale caratteristica distintiva. Permette di ottenere un pompaggio dell'acqua più efficiente e di alta qualità nel sistema, assicurandone l'erogazione nei punti più lontani e più alti della struttura senza perdita di energia termica. Ad esempio, questo schema si mostra bene per cottage a due e tre piani.
In questo caso non è necessario resistere alla pendenza dei tubi. L'efficienza di questo schema di riscaldamento è del 20-30% superiore rispetto al metodo di circolazione naturale.
Nel sistema di forza, i serbatoi di espansione vengono sostituiti da serbatoi di stoccaggio della pompa. Pertanto, sarà necessario installare valvole speciali per garantirne il funzionamento sicuro, poiché la pressione nei radiatori e nei tubi può salire a 1,5-2 bar. Acquistare in anticipo valvole aria e sicurezza, manometri, in modo da poter controllare il liquido di raffreddamento.
Suggerimento: installare valvole di intercettazione su entrambi i lati della pompa di circolazione in modo da poter cambiare o riparare il dispositivo senza scaricare il liquido di raffreddamento.
Layout del tubo
Esistono diversi tipi di layout di piping, concentriamoci su quelli principali:
| monotubo | Questa guarnizione è anche chiamata "Leningrado". In questo caso, tutti i radiatori sono collegati allo stesso tubo del liquido di raffreddamento. Molti preferiscono lo schema per semplicità, piccole spese finanziarie, dal momento che non è necessario stabilire il rendimento, il lavoro si svolge con costi minimi di manodopera e tempo. svantaggi:
|
| Twin tube |
|
| collettore | Un modo moderno per collegare i dispositivi di riscaldamento che hanno la propria fornitura e ritorno. Il sistema è integrato in uno con l'aiuto di un pettine o di un collettore di riscaldamento. Funzione di distribuzione: aspetto bellissimo, controllo di tutti i radiatori dall'armadio di distribuzione. |
Vantaggi del riscaldamento dell'acqua
Nonostante l'emergere di sistemi di riscaldamento alternativi per cottage - aria o infrarossi, l'acqua mantiene ancora la prima posizione.
Consideriamo più in dettaglio perché questo accade:
- I lavori di installazione per l'installazione del riscaldamento domestico possono essere eseguiti in qualsiasi fase della costruzione. Ad esempio, anche nel cottage già finito per installarlo non ci sono problemi particolari.
- Come refrigerante, l'acqua ha qualità eccellenti. Ha alta conducibilità termica, basso costo e disponibilità, e se aggiunge anche un parametro come la capacità di calore, tutte le domande su di esso scompaiono. L'unica cosa da considerare è che è impossibile lasciare l'acqua nel sistema in inverno se non verrà utilizzata. Quando si blocca, lo espanderà e lo distruggerà. Hai solo bisogno di unirlo in tempo, e quindi ri-riempire il sistema prima di iniziare.
- Qualsiasi tipo di carburante può essere utilizzato per riscaldare il liquido di raffreddamento.
- Vi è una vasta scelta di opzioni di tubazioni per il riscaldamento dell'acqua. Un determinato tipo viene selezionato tenendo conto della massa dei parametri, dall'area degli alloggi riscaldati alle possibilità finanziarie del cliente.
- Una vasta gamma di attrezzature per creare cottage di riscaldamento.
- Regolazione rapida e abbastanza precisa della temperatura dell'aria in ogni stanza della casa. È prevista l'installazione di attrezzature speciali che consentano il controllo del liquido di raffreddamento.
conclusione
Deve essere onestamente detto che oggi non hanno ancora trovato un'alternativa più economica ed efficace al riscaldamento dell'acqua a casa. Ogni anno, i produttori di apparecchiature per il riscaldamento offrono ai consumatori modelli migliorati di caldaie, radiatori e condutture, aumentando l'efficienza del sistema e riducendo i costi operativi di diverse volte.
Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
