Qual è lo schema del sistema di riscaldamento: sottigliezze

Negli edifici industriali, industriali, pubblici e residenziali a più piani ea un solo piano, i sistemi di riscaldamento possono variare notevolmente nella loro distribuzione ed efficienza.

Quindi, tali sistemi possono essere:

• aperto e chiuso;
• dipendente e indipendente;
• un tubo e due tubi.

Ciò può influire notevolmente sul risultato finale quando la stanza viene riscaldata. Ora presteremo attenzione a tali differenze, valuteremo i loro vantaggi e svantaggi e mostreremo anche un video su questo argomento.

aperto

Principio di funzionamento

Nota. La principale caratteristica distintiva di un sistema aperto da quello chiuso è un serbatoio di espansione di tipo aperto da cui evapora l'acqua. Inoltre, tali contorni sono indipendenti.

Gli impianti di riscaldamento aperti sono indipendenti, poiché il refrigerante circola attorno al circuito a causa della pressione naturale, senza l'uso di una pompa di circolazione. Di norma, in tali situazioni, le caldaie a combustibile solido, inclusi i generatori di gas, nonché le stufe e i caminetti con camicia d'acqua (serbatoi per l'acqua di riscaldamento) possono essere utilizzati come riscaldamento.

Per il numero di circuiti, lo schema può essere sia a tubo singolo che a due tubi, ma è necessario osservare la pendenza quando si installa lo 0,01% del punto iniziale di alimentazione del refrigerante. Poiché è piuttosto difficile effettuare tali calcoli, è possibile procedere dai calcoli di una pendenza di 8-10 mm per metro lineare.

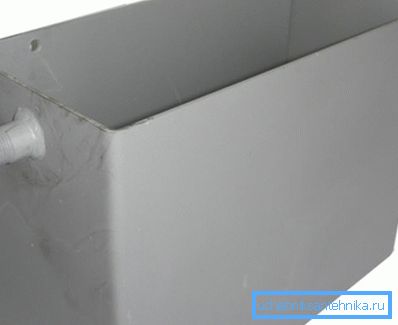

Per il normale funzionamento di tale profilo, il serbatoio di espansione deve trovarsi sopra il tubo di alimentazione del refrigerante orizzontale per creare la pressione del montante. Cioè, l'acqua calda dalla caldaia durante l'espansione entra nel circuito.

Ma quando la pressione supera la norma, viene semplicemente scaricata nel serbatoio di espansione e quando il refrigerante si raffredda, a causa della pressione della colonna, ritorna al circuito. Tali contenitori in case private, di regola, sono installati in soffitta.

La circolazione dell'acqua in tali sistemi è piuttosto lenta, ma ciò consente un riscaldamento uniforme dei tubi, che dovrebbe essere in questi casi di almeno 40 mm di diametro. Per questo motivo, tali contorni sono spesso realizzati in acciaio, sebbene possano essere realizzati anche in polipropilene.

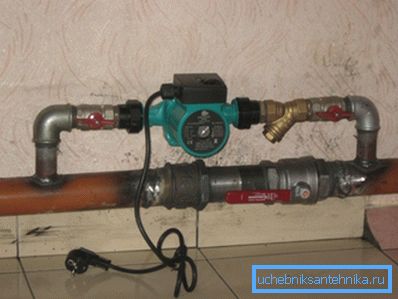

Ma l'istruzione non interferisce affatto nell'installazione di una pompa ausiliaria in un sistema indipendente di tipo aperto per aumentare l'efficienza. Come puoi vedere nella foto in alto, sul tubo principale, tra la corsa della pompa c'è una valvola di intercettazione.

Si spegne e l'acqua inizia a muoversi attraverso la pompa di circolazione e, quando si verifica un arresto della luce di emergenza, il tubo principale si apre e la corsa si sovrappone. L'aumento della velocità di circolazione del liquido di raffreddamento influisce in modo significativo sull'efficienza del riscaldamento dell'ambiente.

vantaggi

• Il vantaggio principale di un sistema di tipo aperto a tubo singolo oa due tubi è la sua completa indipendenza da vettori energetici di terze parti. (Linee elettriche, generatore elettrico diesel o carburatore).
• L'installazione di sistemi aperti non richiede conoscenze speciali, così come una licenza o ammissione durante l'installazione e il collegamento di una caldaia a gas o elettrica.
• Caldaie a combustibile solido o stufe, di regola, senza pretese nell'uso di carburante - Oltre al carbone e legna da ardere, può essere qualsiasi materiale organico allo stato secco.

carenze

• L'acqua nel serbatoio di espansione può congelare, quindi deve essere riscaldata, ma l'antigelo deve essere aggiunto in modo che il liquido non congeli è severamente proibito.
• Quando si formano prese d'aria in questi luoghi, i tubi subiscono corrosione, poiché la pressione naturale non è in grado di spingere l'aria attraverso. Per eliminare le spine, è necessario pompare acqua nel circuito fino a quando tutta l'aria è fuori.
• Bassa efficienza

chiuso

Principio di funzionamento

Nota. I sistemi di riscaldamento chiusi dipendono, quindi la circolazione del liquido di raffreddamento qui è possibile solo con l'aiuto di una pompa di circolazione che funziona a elettricità, quindi, dipende da una fonte di energia di terzi (linee elettriche, generatore diesel o carburatore).

I sistemi del tipo chiuso operano nella maggior parte dei casi da caldaie a gas, elettriche, diesel e per combustibili solidi e dipendono direttamente dall'elettricità. Nonostante il tipo di carburante utilizzato dalla caldaia stessa, la pompa di circolazione funziona esclusivamente con l'ausilio dell'elettricità.

Tuttavia, tali sistemi hanno ottenuto l'approvazione e la popolarità universali a causa dell'elevata efficienza e affidabilità, nonché di un metodo di controllo automatico: in situazioni di emergenza su una linea di trasmissione di potenza, un generatore diesel o carburatore può essere una fonte di elettricità.

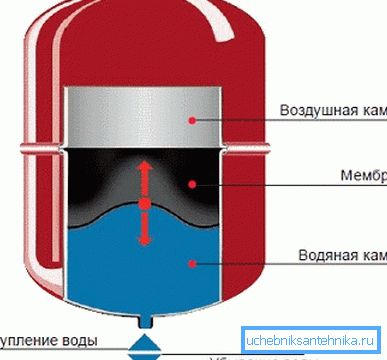

Tale sistema funziona sul principio della disaerazione o della regolazione automatica della pressione supportata utilizzando uno speciale serbatoio di espansione ermeticamente sigillato. Questa capacità è composta da due settori, separati da una membrana di gomma resistente al calore.

In un compartimento vi è aria o azoto (se l'iniezione è stata effettuata dal produttore) e nel secondo comparto, il refrigerante scorre attraverso la valvola di sicurezza se la sua pressione supera una soglia predeterminata. Quando il refrigerante si raffredda, la pressione nel sistema scende e il gas schiaccia il liquido accumulato lì dal serbatoio nel circuito.

vantaggi

• Il serbatoio di espansione in tali sistemi può essere installato ovunque (sopra, sopra o sotto il circuito di riscaldamento) - in ogni caso, una pompa elettrica è responsabile della circolazione del fluido.
• Non è necessario controllare il volume del liquido di raffreddamento nel sistema (regolato automaticamente).
• L'antigelo può essere utilizzato per invertire la possibilità di scongelare il sistema.
• Per riscaldare il circuito, è possibile utilizzare le caldaie di riserva, ad esempio, oltre alla caldaia principale a gas, per installare un altro combustibile solido o un'unità elettrica. Inoltre, tutti questi riscaldatori possono funzionare insieme come un gruppo.
• Tutti i parametri di sistema sono regolati automaticamente, quindi, può essere lasciato incustodito per un lungo periodo impostando la modalità desiderata.

carenze

• Tali sistemi hanno un costo maggiore di installazione e attrezzature.
• Dipendenza dall'elettricità

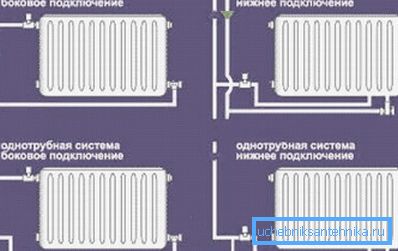

Doppio circuito

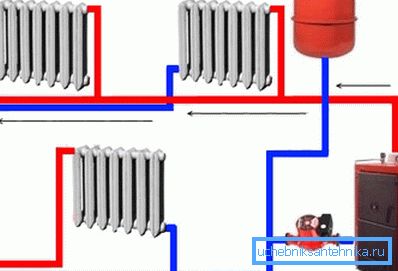

Gli schemi elettrici a due tubi degli impianti di riscaldamento al momento possono essere definiti i più comuni per il settore privato, in quanto consentono di mantenere una temperatura uniforme dei radiatori in tutta la casa. La regolazione di ogni singolo dispositivo viene eseguita utilizzando un termostato o una valvola convenzionale, che riduce il flusso di refrigerante nella batteria.

L'essenza del lavoro del circuito di riscaldamento a due tubi è la seguente:

• il trasportatore di calore dal riscaldatore entra nel tubo di alimentazione;
• dove alternativamente è distribuito sui radiatori;
• e dopo aver passato il fluido attraverso le sezioni del dispositivo, entra già nel tubo di ritorno, attraverso il quale viene reimmesso nella caldaia.

In questi casi il serbatoio di espansione può essere aperto o chiuso, tutto dipende dal tipo di sistema.

Il grande vantaggio del sistema a due tubi è che il refrigerante non viene praticamente raffreddato durante l'intero flusso. Cioè, la sua temperatura rimane la stessa per tutta la lunghezza del tubo, poiché il liquido raffreddato entra in un tubo completamente diverso.

L'alimentazione è inanellata sull'ultimo radiatore, dove può passare per tornare dallo stesso tubo o attraverso la batteria, che praticamente non ha alcuna differenza - dipende solo dalla facilità di installazione.

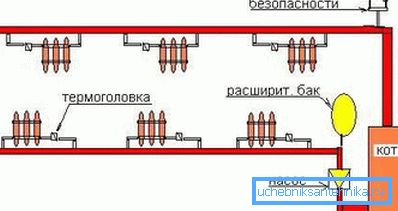

Circuito monotubo

L'installazione a un tubo di sistemi di riscaldamento è meno efficiente, ma è molto più economica. Di conseguenza, possono essere trovati spesso in grattacieli dell'era sovietica.

In questo caso, il flusso di refrigerante qui può essere eseguito sia dal basso che dall'alto, ad esempio, quasi tutte le case di Kruscev (il maggior numero di edifici del periodo sovietico) hanno il flusso superiore, ma in brezhnevka si può spesso incontrare il flusso di refrigerante verso l'alto. Spesso, nelle case dotate di un rifornimento più basso, come dimostra la pratica, ci sono problemi con il riscaldamento.

L'essenza del sistema monotubo è molto semplice e consiste nel seguente: dall'impianto di cogenerazione, viene alimentato il corpo centrale della caldaia, il punto di distribuzione del calore (TP) o dal liquido di raffreddamento caldo della caldaia, che viene alternativamente distribuito ai radiatori.

Solo dopo aver attraversato le sezioni, il liquido raffreddato non viene scaricato nel tubo di ritorno, ma arriva lì, da dove proviene. Si scopre che più lontano è il radiatore dall'inizio della fornitura in base al suo numero di serie, più freddo sarà il refrigerante.

Ideale per un sistema a ciclo singolo, sono tre o quattro radiatori per tubo: con una maggiore perdita di calore, diventano tangibili. Per ridurre la perdita di energia termica, un bypass è installato davanti al radiatore - un ponte di tubi, attraverso il quale viene restituita una parte del liquido caldo, senza entrare nella sezione della batteria. Ciò è possibile a causa della differenza nella sezione trasversale (il bypass è più sottile del principale).

conclusione

È possibile (se si dispone di determinate competenze) per raccogliere con le proprie mani uno dei piani di riscaldamento di cui sopra. La cosa più importante è calcolare correttamente la potenza della caldaia e dei dispositivi di riscaldamento rispetto alla superficie riscaldata totale.
