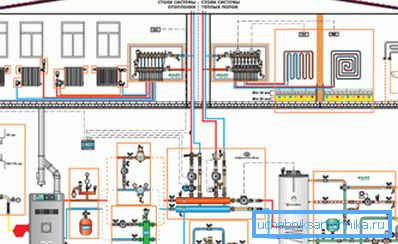

Quale potrebbe essere lo schema di riscaldamento in una casa
Quando si organizza il sistema di riscaldamento di una casa privata, è molto importante scegliere e redigere lo schema corretto per il collegamento di tutti gli elementi riscaldanti. Solo in questo modo è possibile ottenere la massima efficienza ed economia nel processo di funzionamento.
In questo articolo considereremo tutte le possibili opzioni per eseguire tale compito.

terminologia

Gli schemi di riscaldamento in una casa privata usano alcuni termini che potrebbero non essere familiari a una vasta gamma di persone comuni, cerchiamo di risolverli:
termine | chiarificazione |

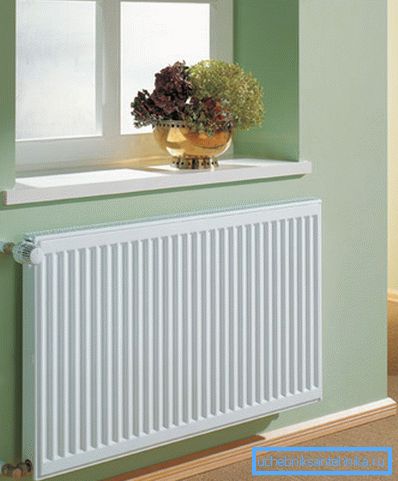

Dispositivo di riscaldamento dell'acqua | L'attrezzatura che viene riscaldata dal contatto con il liquido di raffreddamento, diffonde il calore in tutta la stanza. Questi possono essere batterie, radiatori, convettori, pavimenti riscaldati e altre unità simili. |
Portatore di calore | Fluido che si muove attraverso i tubi del riscaldamento. Si riscalda nella caldaia e trasporta il calore ai radiatori. Solitamente questo ruolo viene eseguito dall'acqua, che può essere modificata da vari additivi speciali. |
Circuito di riscaldamento | Il design chiuso sposta l'acqua riscaldata e raffreddata su se stessa. È costituito da radiatori, tubazioni, gru e altri elementi altrettanto importanti. |
Mossa diretta | La sezione del contorno che trasporta il liquido di raffreddamento riscaldato al radiatore. |
inversione | La sezione del contorno che trasporta il liquido di raffreddamento raffreddato dopo l'uscita dal radiatore. |

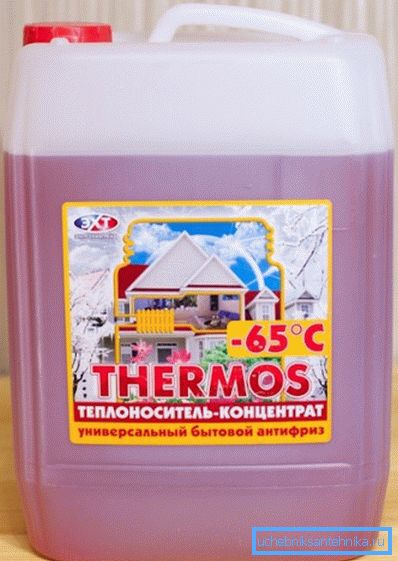

Suggerimento: in regioni con inverni rigidi, si consiglia di utilizzare acqua come refrigerante in combinazione con glicole etilenico. Tale antigelo non si blocca anche nelle condizioni più critiche quando il sistema è completamente spento.

Possibili metodi per il trasferimento del liquido di raffreddamento

Quando viene elaborato uno schema per riscaldare una casa privata con le proprie mani, la prima cosa da considerare è l'organizzazione del movimento del refrigerante lungo il contorno:
circolazione | descrizione |

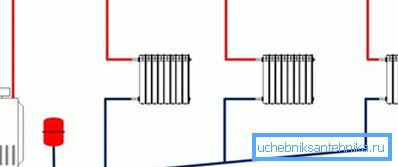

naturale | Un tale sistema funziona soddisfacendo le leggi fisiche. Il liquido riscaldato ha una densità inferiore ed è spostato verso l'alto lungo il riser, da dove il contorno, dotato di una pendenza da tre a cinque gradi, si diffonde a tutto il corpo. L'acqua raffreddata già sulla corsa di ritorno, con lo stesso angolo di inclinazione, ritorna alla caldaia. Caratteristiche distintive:
|

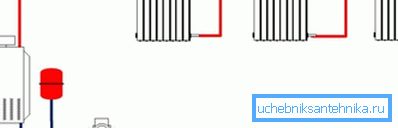

obbligatorio | In questo caso, una pompa di circolazione è inoltre collegata al sistema e, pertanto, il movimento del refrigerante si verifica a causa della differenza di pressione creata tra la corsa in avanti e quella in retromarcia. Caratteristiche distintive:
|

Schemi secondo il cablaggio del tubo usato
Inoltre, quando si crea uno schema di riscaldamento per una casa privata con le proprie mani, è necessario scegliere il metodo di collegamento delle batterie al montante:

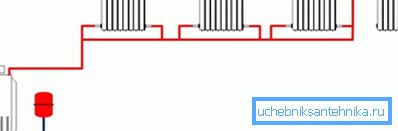

Tubo singolo

In questa forma di realizzazione, il liquido riscaldato si muove continuamente lungo lo stesso tubo, emettendo costantemente calore ai radiatori incontrati lungo il percorso.
Il vantaggio è il basso prezzo di vendita, ma gli svantaggi tangibili ti fanno pensare alla sua razionalità:
- Distribuzione del calore irregolare. Più lontano dalla caldaia, più fredda è la batteria.
Consiglio: l'uso di schemi monotubo è adatto solo per piccoli spazi in cui le perdite di calore saranno meno evidenti.
- La difficoltà di regolare i singoli radiatori. Le modifiche apportate al lavoro di una influenzeranno tutti i dispositivi in una catena coerente.
- L'impossibilità di eseguire riparazioni o sostituzioni senza arrestare e arrestare l'intero sistema.

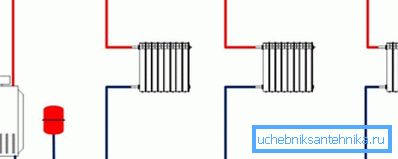

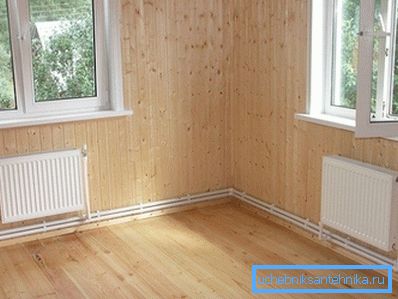

Twin tube

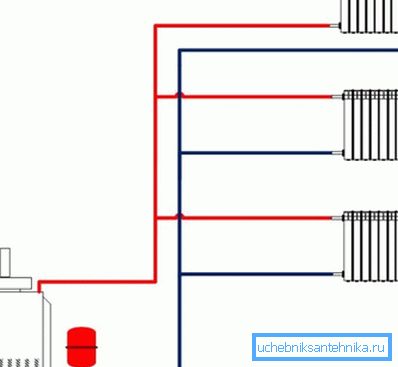

Qui, per ciascun radiatore, il fluido riscaldato viene alimentato attraverso un tubo e quello già raffreddato viene rimosso da un altro. Il design può avere sia il cablaggio verticale che orizzontale.
Certo, una tale scelta costerà di più, ma offre diversi innegabili vantaggi contemporaneamente:
- Distribuzione uniforme del calore, che migliora significativamente il microclima in casa e aumenta le prestazioni del sistema.
- La possibilità di regolare qualsiasi radiatore senza conseguenze per il resto.

In tutto il mondo è stato a lungo utilizzato attivamente solo una connessione parallela di radiatori, non solo nelle case private, ma anche nei grattacieli multi-appartamento. Finora abbiamo trovato questa innovazione solo in nuovi edifici o case rurali.

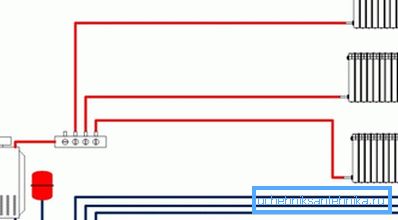

radiazione

Tale connessione viene anche chiamata collettore, in quanto assume la presenza di un collettore di distribuzione, dal quale il tubo di alimentazione e di ritorno per ogni batteria è già fornito singolarmente.
Prima di fare un tale layout, dovresti valutare attentamente le tue possibilità finanziarie, perché sarà più costoso di uno a due tubi, ma ti offrirà opportunità davvero uniche:
- Regolazione completa delle prestazioni di ciascun radiatore dal collettore.
- Riparare o sostituire le batterie senza spegnere l'intero sistema di riscaldamento.
- La possibilità di installare dispositivi aggiuntivi su qualsiasi circuito.
Le istruzioni di installazione per l'installazione del cablaggio radiale sono molto complesse, il che rende obbligatorio chiamare specialisti qualificati.

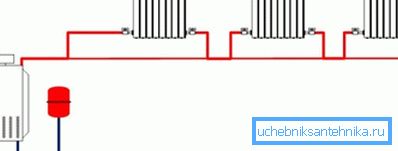

Leningradka

Questo metodo originale consente di migliorare lo schema di connessione a un tubo dell'impianto di riscaldamento, dandogli la possibilità di regolare in modo indipendente i radiatori.
Per questo:
- Per ogni batteria sono montate valvole che consentono di controllare il flusso del refrigerante attraverso di esso.
- Vengono installati bypass, che sono tubi bypass di dimensioni inferiori. Ciò consentirà all'acqua di circolare su tutto il circuito, anche con le valvole completamente chiuse su un radiatore separato.
È interessante notare che le manipolazioni descritte possono essere eseguite sia nella fase iniziale di organizzazione del riscaldamento in casa, che permetterà sia di risparmiare denaro ed espandere la funzionalità della struttura, sia con il cablaggio già installato.
conclusione
Se decidi di eseguire il riscaldamento di una casa privata con le tue mani, allora dovresti iniziare scegliendo lo schema elettrico più appropriato per il tuo caso. Il primo passo è determinare il tipo di circolazione del refrigerante nella pipeline e quindi con la possibilità di distribuire i tubi usati. Sopra, abbiamo cercato di farti conoscere i principi del lavoro e i punti di forza dei più popolari.

Nel video fornito puoi trovare ulteriori materiali relativi all'argomento. Lo schema corretto è una garanzia di riscaldamento di qualità.
