Quali collettori d'aria sono usati per i sistemi di

L'aria nel sistema di riscaldamento è in grado di interrompere il suo lavoro, inoltre, l'eccesso di ossigeno diventa un catalizzatore per i processi corrosivi. Anche se non scende così spesso nel liquido di raffreddamento, i dispositivi aggiuntivi per la sua rimozione non saranno superflui. In questo caso, utilizzare contenitori speciali in cui viene raccolto e quindi prodotto con una valvola. Pertanto, non solo l'eccesso di aria viene rimosso dal circuito di riscaldamento, ma anche la pressione al suo interno viene normalizzata.

Caratteristiche del design

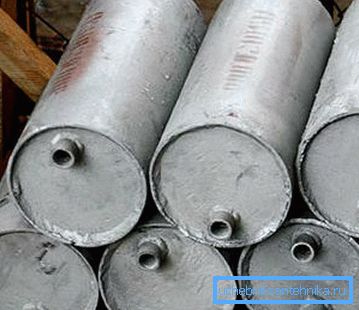

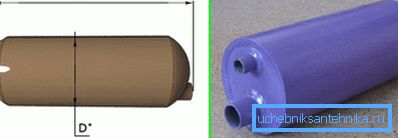

Le dimensioni e i disegni tipici dei collettori d'aria si basano sui diametri delle linee. Considera le loro caratteristiche e funzionalità in modo più dettagliato:

L'aria accumulata viene scaricata manualmente o automaticamente. Il prezzo dei prodotti dipende da molti parametri, come le dimensioni, e quindi varia entro limiti diversi.

Sistemi di aerazione

Ci sono due principali, che saranno discussi di seguito:

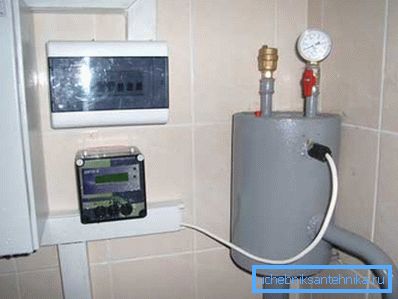

1. Il sistema automatico è più comodo da usare, durante il suo funzionamento non richiede una manutenzione regolare del ricevitore. In tali prodotti, viene installata una valvola di scarico e viene utilizzata la pressione idrostatica interna per il controllo.

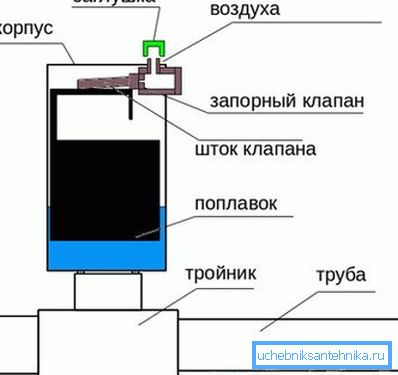

   Il principio di funzionamento è correlato al livello del galleggiante nella camera del galleggiante. Quando l'aria nel serbatoio si abbassa, al momento calcolato sfugge attraverso il foro che si apre con la valvola di scarico. Non appena la pressione del liquido di raffreddamento diventa abbastanza grande, la valvola si chiude.

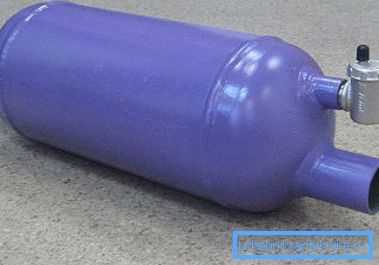

2. La versione manuale dovrebbe includere un programma appositamente calcolato che regola l'apertura della valvola e il rilascio di masse d'aria in tutta la sezione di riscaldamento di una casa residenziale..

tipi

I serbatoi di raccolta dell'aria sono:

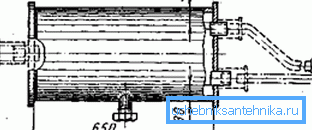

1. Fluente - sono incorporati nella pipeline. Nella posizione orizzontale, l'aria viene espulsa involontariamente dal movimento dell'acqua verso la parte superiore del ricevitore: l'acqua in tali collettori d'aria orizzontali scorrevoli non si blocca mai, pertanto l'istruzione consente l'installazione di questi prodotti in stanze non riscaldate. Le dimensioni del ricevitore superano significativamente la condotta principale, consentendo all'aria di concentrarsi nella parte superiore del ricevitore. (Vedi anche l'articolo Termoconvettori elettrici: caratteristiche.)

1. Non scorrevole: sono collegati alla tubazione tramite un rubinetto, che viene scaricato separatamente. In questo modello, le bolle d'aria non possono cadere in un ramo, solo passando.

Qualsiasi tipo di prodotto è progettato per i seguenti parametri:

• temperatura di esercizio del liquido di raffreddamento - fino a 150? С;
• pressione nel circuito 0.6 MPa e 1.2 MPa.

Suggerimento: assicurarsi che le valvole di sicurezza siano installate nei prodotti per lo scarico dell'aria di emergenza.

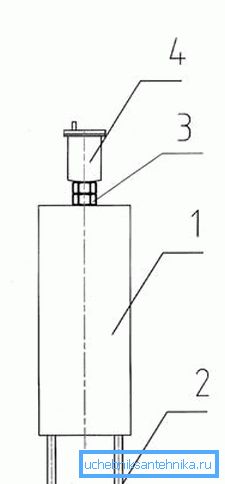

Oltre ai ricevitori separati, applicare la rimozione centralizzata dell'aria utilizzando un condotto dell'aria. In questo caso, ripristinare il design del circuito dell'aria nel quale è installato il collettore di aria verticale. Produce un rilascio automatico di masse d'aria nel serbatoio di espansione.

Caratteristiche di scarico dell'aria dall'impianto di riscaldamento

Nella produzione del sistema di riscaldamento con le proprie mani, è necessario fornire un metodo per rimuovere le bolle d'aria in eccesso da esso. Pertanto, prima di scegliere l'attrezzatura, si consiglia di considerare diverse opzioni per la circolazione del liquido di raffreddamento attorno al circuito. Ciò consentirà un posizionamento ottimale ed eviterà errori tecnici in futuro.

La posizione del ricevitore dipende dal sistema di circolazione del refrigerante nel circuito di riscaldamento.

Succede:

1. Naturale: in questo caso, il refrigerante viene alimentato con un angolo rispetto al serbatoio di espansione, nel quale vengono raccolte tutte le bolle d'aria.

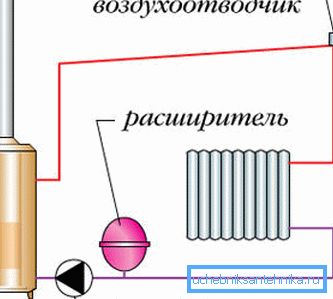

2. Forzato, per il movimento del liquido di raffreddamento attorno al circuito mediante una pompa di circolazione. In questo caso, l'aria dovrebbe essere rimossa dai montanti più lontani.

Suggerimento: quando si abbassa la massa d'aria del tubo attraverso la linea d'aria o il collettore d'aria convenzionale.

conclusione

I collettori d'aria sono elementi importanti e integrali del sistema di riscaldamento. L'affidabilità dipende dal posizionamento e dall'attrezzatura adeguati con i dispositivi di controllo e gestione.

Pertanto, quando si redige un piano di riscaldamento dell'edificio, è anche necessario fornire meccanismi efficaci per rimuovere le masse d'aria, che miglioreranno la circolazione nel sistema, il trasferimento di calore e aumenteranno anche la sua durata. Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
