Quali sono i modi per legare i radiatori
Una delle fasi della progettazione di un sistema di riscaldamento è un modo per collegare le batterie ad esso o legarle. Pertanto, è possibile aumentare l'efficienza del proprio lavoro e rendere più confortevole il funzionamento dei riscaldatori. Ad esempio, legare i radiatori di riscaldamento con polipropilene consente di regolare il loro trasferimento di calore e, in caso di interventi di emergenza, riparazione o manutenzione, possono essere rapidamente scollegati dalla tubazione.
Cosa cercare
Si consiglia di selezionare in anticipo i tipi di registri, nonché la loro configurazione, al fine di creare un sistema di riscaldamento in conformità con il progetto sviluppato.
Oltre a questi, dovrebbe includere:
- caldaia;
- oleodotti;
- valvole di intercettazione e controllo;
- pompa (se necessario).
Il processo di installazione dei dispositivi di riscaldamento non è particolarmente difficile:
- selezionare in anticipo un luogo per i dispositivi di riscaldamento in base al progetto;
- conducili alla conduttura o alle condutture;
- Collegare la batteria e i tubi del bagagliaio con le proprie mani.

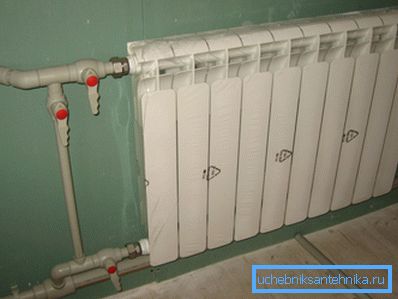

Collegamento del tubo in polipropilene
Di seguito considereremo il processo di collegamento dei riscaldatori all'impianto di riscaldamento, dove vengono utilizzati i tubi in PP, il cui prezzo è oggi uno dei più bassi.
Attualmente ci sono due modi:

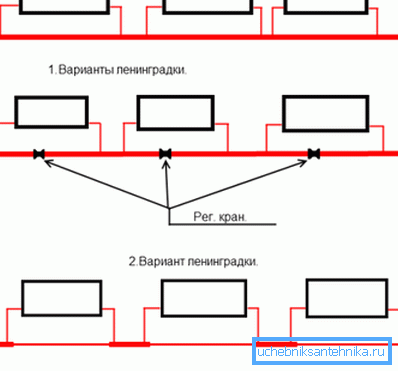

| Monotube o Leningradka | In questo caso, il liquido di raffreddamento, più spesso l'acqua, scorre immediatamente nell'intero edificio, scorrendo dall'alto verso il basso attraverso tubi installati in appartamenti separati. Un tale sistema è spesso usato negli edifici di appartamenti e considera i suoi svantaggi:
|

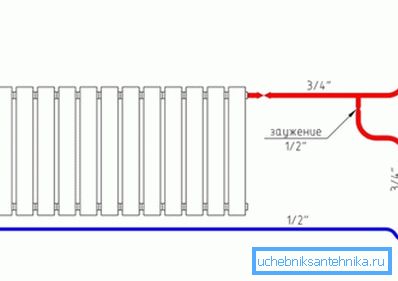

| Twin tube |
|
Entrambi i sistemi sono costituiti dai seguenti elementi:
- radiatori che hanno una valvola di sfiato nella parte superiore e una spina nella parte inferiore. Nella modalità di connessione inferiore, quest'ultima è installata in alto;
- tappo passaggio radiatore;
- termostato e valvola per sistema a 2 tubi;
- gambo;
- rubinetto;
- controdadi con cui sono fissati l'accoppiamento e i registri;
- bypass per sistema a 2 tubi;
- condutture da polipropilene, polietilene, metallo plastico o metallo.
Modi per collegare i radiatori

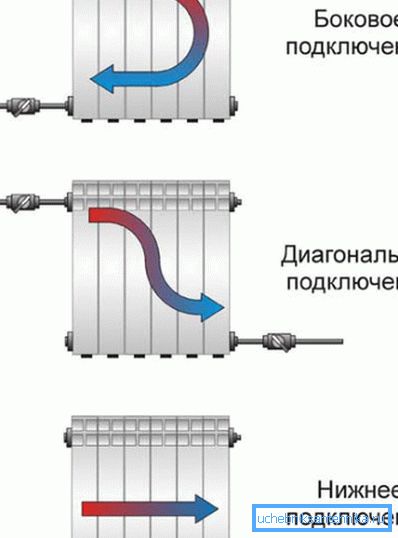

Esistono 3 tipi principali di connessione:

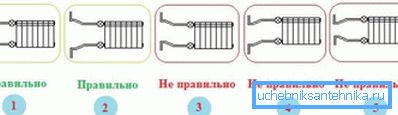

- Lato unilaterale è considerato il più accettabile. Il flusso è fatto nel tubo superiore, il ritorno è collegato al fondo. Il metodo è in grado di fornire il massimo trasferimento di calore, che offre la massima efficienza.
Suggerimento: non collegare l'alimentazione di fondo, in questo caso la perdita di potenza del sistema sarà di circa l'8%.
- La diagonale viene talvolta utilizzata in batterie con una lunghezza sufficientemente grande. In questo caso, il riscaldamento avviene uniformemente in tutte le sezioni dell'apparecchiatura, senza creare differenze di temperatura, il che influisce sulla loro efficienza. L'alimentazione è collegata al tappo superiore su un lato del prodotto, il ritorno a quello inferiore sull'altro.
Consiglio: non portare il liquido di raffreddamento caldo dal basso, in questo caso il sistema di riscaldamento perderà fino al 10% di potenza.

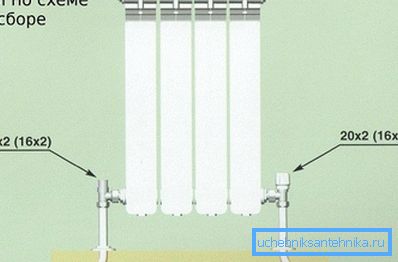

- Si consiglia di utilizzare il fondo solo durante l'installazione di tubi nel pavimento. In questo caso, la perdita di energia sarà anche del 10%.
Suggerimento: installare i radiatori sotto le finestre, non sui lati. Osservare correttamente la distanza dal muro e dal davanzale della finestra in altezza e rientro.
Tipi di radiatori
Quando si installa un nuovo sistema di riscaldamento, si consiglia di utilizzare nuovi dispositivi di riscaldamento. Oggi il mercato offre diverse varianti di registri in alluminio, ghisa, acciaio o combinazioni di metalli.
Devi solo scegliere il modello giusto, che può essere:
- Pannello solido e sottile in acciaio, il cui collegamento è possibile solo dal lato inferiore o laterale.
- Alluminio leggero sezionale o bimetallico. Tali batterie sono collegate in tutti e tre i modi per cui i tubi in polipropilene sono ideali.
Raccomandiamo di sostituire batterie pesanti in ghisa con batterie bimetalliche in appartamenti riscaldati centralmente. Hanno un grande trasferimento di calore e trasferiscono alcali meglio, che viene aggiunto al liquido di raffreddamento. I radiatori in alluminio o acciaio sono i più adatti per il riscaldamento indipendente in un appartamento e in una casa privata, poiché la pressione in tali sistemi è bassa.
conclusione
In questo articolo abbiamo impostato il compito di parlarvi dei modi di legare o collegare vari tipi di radiatori al sistema di riscaldamento centrale e autonomo. Dei tre metodi disponibili - inferiore, diagonale e laterale, quest'ultimo è considerato il più ottimale.
Con esso, è possibile aumentare l'efficienza del riscaldamento fino all'8%, nel resto si riduce di circa il 10%. Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
