Quali sono i sistemi di riscaldamento: acqua, aria,

Quali sono i sistemi di riscaldamento e su quali basi vengono classificati? Dobbiamo familiarizzarci con i collaudati schemi operativi a lungo termine utilizzati negli edifici privati ​​e condominiali e con soluzioni relativamente nuove che stanno appena iniziando a guadagnare popolarità. Quindi iniziamo.

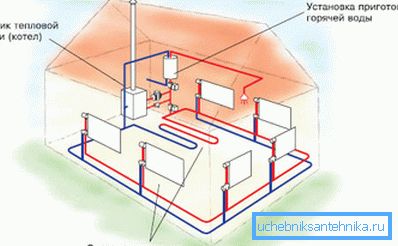

Riscaldamento dell'acqua

Questi tipi di sistemi di riscaldamento hanno una caratteristica comune: il fluido termovettore viene utilizzato per trasportare il calore dalla fonte di calore ai riscaldatori.

Nota: contrariamente al nome, l'acqua non svolge sempre questo ruolo. Vengono utilizzate anche soluzioni saline, glicole etilenico e propilenico, olio motore usato. Si confrontano favorevolmente con l'acqua in un punto di congelamento molto più basso, il che rende possibile non aver paura di scongelare tubi e batterie.

Il riscaldamento dell'acqua, a sua volta, può essere classificato secondo una lunga serie di segni.

Fonte di calore

In questo ruolo può essere:

• Locale caldaia o cogenerazione. Il liquido refrigerante viene trasportato alla casa lungo due linee del percorso isolato termicamente (rifornimento e ritorno); All'ingresso della casa, è montato un gruppo di ascensori, stabilizzando i parametri di temperatura del riscaldamento a causa del coinvolgimento di parte del refrigerante nel ricircolo. Lo svantaggio principale dello schema sono le grandi perdite di calore durante il trasporto.

Fai attenzione! Queste perdite sono a carico dell'utente finale. Quindi, ci sono molti che vogliono passare dal riscaldamento centralizzato a tipi autonomi di riscaldamento.

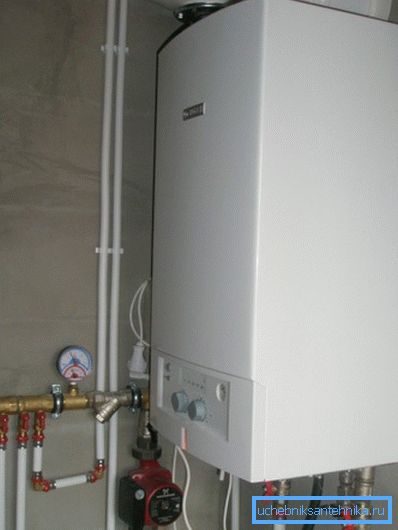

• Gas principale. La caldaia a gas fornisce costi di riscaldamento minimi (circa 70 kopeck per kilowattora di calore). Attualmente e nel prossimo futuro, questa è la soluzione più redditizia. Il gas nelle bombole di gas e nei serbatoi di gas è molto più costoso - da 1,8 a 2,8 rubli / KW * h.

• Legna da ardere, carbone. I costi sono leggermente più alti (1,1 - 1,4 rubli / KW * H). Lo svantaggio principale è la bassa autonomia delle caldaie: richiedono il caricamento periodico del carburante e la rimozione della cenere.
• Caldaia a gasolio, al contrario, non richiede l'attenzione del proprietario per settimane. Gli svantaggi includono la necessità di immagazzinare una grande quantità di carburante, odore, un alto livello di rumore durante il funzionamento del bruciatore solare e l'alto costo del calore (3,2 rubli / KW * h).
• Infine, caldaie elettriche di ogni tipo. (Tenovy, induzione ed elettrodo) sono più convenienti in funzione e sicuri. Non richiedono frequenti interventi di manutenzione o rimozione dei prodotti di combustione. Per tutto il bene che devi pagare; in questo caso, denaro abbastanza specifico al ritmo di circa 3,6 - 3,8 rubli per kilowattora.

Circolazione del liquido di raffreddamento

Può essere naturale e forzato.

Utile: schemi di installazione praticati che possono funzionare in entrambe le modalità. In questo caso, l'inserto della pompa nel riempimento del diametro grande (dal DN 32) viene fornito con un bypass. È necessario in modo che la restrizione della tubazione non riduca la testa idraulica già bassa nella modalità di circolazione naturale.

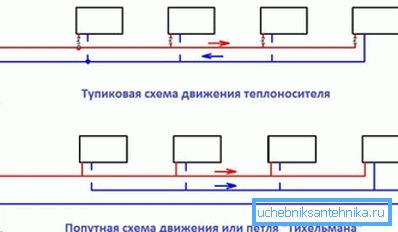

La direzione del movimento del liquido di raffreddamento

Può essere deadlock e passando.

1. Il tipo di punto morto del sistema di riscaldamento implica che in diverse parti del circuito il liquido di raffreddamento si muova in direzioni opposte.
2. Seguendo il traffico significa che acqua, antigelo, olio, ecc. Non sono in alcun punto del circuito. non cambiare la direzione del movimento al contrario.

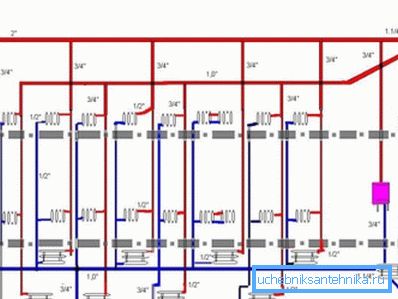

Imbottigliamento superiore e inferiore

Tutto è semplice qui: lo schema con il riempimento superiore presuppone che il letto di alimentazione del riscaldamento (il ramo orizzontale della tubazione che collega i montanti) si trovi nella soffitta e che il letto del flusso di ritorno si trovi nel seminterrato.

Nel caso di imbottigliamento inferiore, rispettivamente, entrambe le case di legno sono divorziate nel seminterrato. I riser sono collegati a coppie; ogni coppia è collegata da un ponticello al piano superiore della casa o nel seminterrato.

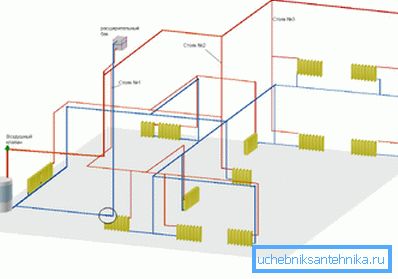

disposizione

Separare il cablaggio verticale e orizzontale; i termini, a quanto pare, sono intuitivamente comprensibili e non hanno bisogno di commenti. Vale la pena, tuttavia, di chiarire che nel mondo reale i tipi combinati di sistemi di riscaldamento sono più comuni. Ad esempio, in un tipico condominio, il riser è un layout verticale, ma l'imbottigliamento è orizzontale.

Collegamento di dispositivi di riscaldamento

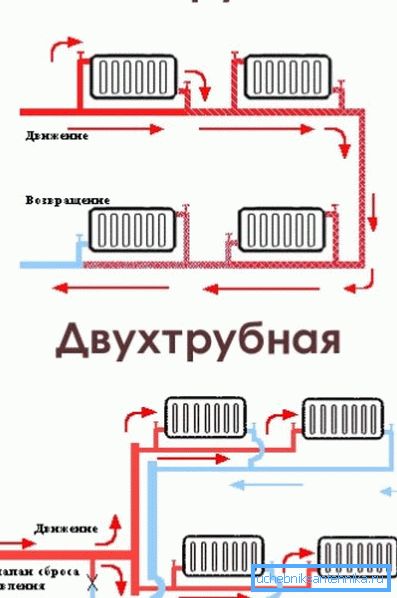

Su questa base si distinguono i circuiti monotubo e bipot.

1. Nel primo caso, il riempimento è un anello tra i tubi di ingresso e di uscita della caldaia o le valvole di casa del gruppo elevatore. I dispositivi di riscaldamento lo fanno a pezzi o, cosa molto più ragionevole, si schiantano parallelamente all'imbottigliamento.
2. Il secondo schema implica che ogni radiatore o termoconvettore sia un ponticello tra il rifornimento e il riempimento di ritorno.

Nota: in generale, un circuito a due tubi richiede la strozzatura di ogni strumento e il bilanciamento del sistema quando si inizia a utilizzare le bobine. L'istruzione è collegata al fatto che altrimenti l'intera circolazione passerà attraverso i dispositivi più vicini alla caldaia o all'ascensore, che è irto di sbrinamento di radiatori a lungo raggio.

esotiche

Qual è il riscaldamento oltre agli schemi usuali e ampiamente utilizzati con un liquido refrigerante?

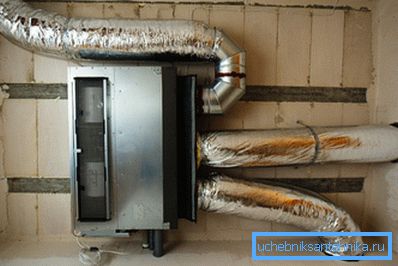

aria

Nel ruolo del refrigerante serve l'aria ordinaria. Poiché la sua capacità termica specifica è ridotta, è necessario trasportare grandi volumi; I sistemi di riscaldamento ad aria sono spesso combinati con la ventilazione.

La soluzione è interessante in assenza di dispositivi di riscaldamento all'interno. Lo svantaggio principale è che l'installazione nascosta di condotti d'aria è possibile solo nella fase di costruzione o di grandi riparazioni della casa.

Pavimento caldo

Nel ruolo del riscaldatore serve l'intera superficie del pavimento. A tale scopo, nel massetto o sotto il rivestimento di finitura viene posizionata una tubazione con supporto termico, un cavo scaldante o un riscaldatore a film. Il lavoro può essere fatto facilmente a mano, senza il coinvolgimento di specialisti.

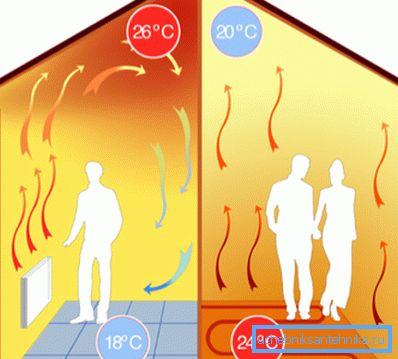

Il pavimento riscaldato è interessante per la sua efficienza. No, il prezzo di un chilowattora di calore non cambia: dipende solo dalla fonte di calore. I risparmi si ottengono con una distribuzione della temperatura più efficiente e una minore dispersione attraverso il soffitto.

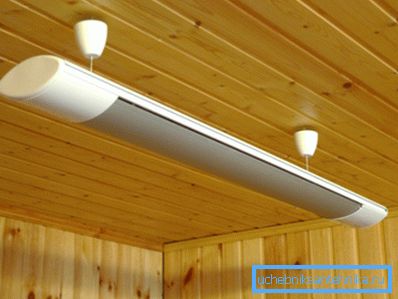

infrarosso

La maggior parte del calore viene trasferito dall'elemento riscaldante agli oggetti e alle persone presenti nella stanza a causa della radiazione termica e non della convezione. Poiché i riscaldatori influenzano direttamente i recettori di temperatura degli abitanti della casa, la temperatura nella stanza può essere ridotta a 15-16 ° C senza il minimo disagio. Quindi di nuovo risparmio energetico.

conclusione

Ovviamente, la nostra recensione in miniatura delle possibili soluzioni nel campo del riscaldamento non pretende di essere completa. Il video allegato lo completerà con materiali utili ed educativi. Buona fortuna!
