Quali tubi utilizzare per un pavimento ad acqua calda: una
Le innovazioni moderne nel mercato delle costruzioni ti consentono di rendere gli appartamenti o le case molto più confortevoli. E soprattutto qui spiccano i sistemi idrici dei pavimenti caldi, che vengono assemblati con vari materiali. E, di regola, in tal caso i momenti più difficili per una persona inesperta sono il calcolo del tubo per un pavimento di acqua calda e la scelta del suo tipo.
In questo articolo capiremo questi problemi, e in aggiunta considereremo brevemente come tali strutture siano montate con le proprie mani.
Iniziamo con il punto più importante.
Tipi di tubi
Per comodità, le caratteristiche e i tipi di tubi sono presentati nella tabella comparativa:
| Tipo di prodotto | Caratteristiche speciali |

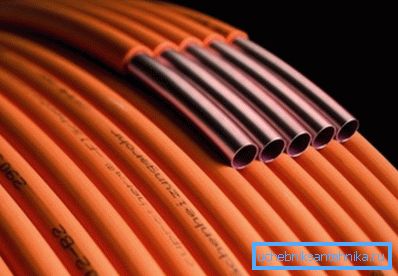

| 1. Rame. | In linea di principio, è un materiale eccellente, perché il rame è lungo, non arrugginisce e ha una buona resistenza. Nel caso di un carico meccanico, il tronco si piegherà più probabilmente di buchi o crepe appariranno in esso. In Europa, è il tipo più popolare di materiale per la fabbricazione di tali strutture. Ma il vantaggio più importante del rame è un eccellente livello di conduttività termica. Ciò significa che i tuoi pavimenti si riscalderanno il più rapidamente possibile. Per quanto riguarda le carenze, in questo caso è probabilmente uno - questo è un prezzo piuttosto elevato di "tracce" di rame. |
| 2. Metallo-plastica. | Un'ottima opzione per un budget medio. Il prodotto è un bagagliaio di diversi strati - plastica sopra e alluminio all'interno (a proposito, questo metallo si espande leggermente quando riscaldato). Una tale struttura permette al pavimento caldo di essere abbastanza forte e di non "espandersi" dall'interno con varie crescite. |
| 3. Polipropilene. | Tali tubi dell'acqua per i pavimenti caldi sono usati raramente, perché non si piegano molto bene. Inoltre, poiché nella loro struttura non c'è metallo, i processi di scambio termico qui non sono troppo rapidi. Cioè, semplicemente parlando, il sistema di riscaldamento in polipropilene non sarà molto efficace. |
| 4. Prodotti realizzati in polipropilene reticolato (tubo PEX). | Differiscono in costi contenuti, buon livello di conduttività termica e lunga durata. Gli svantaggi includono il fatto che è piuttosto difficile installare il polipropilene, perché se non c'è una fissazione rigida istantanea, si piegherà immediatamente. |
Quindi, se parliamo di quali tubi usare per un pavimento di acqua tiepida, si scopre che la "media dorata" tra prezzo e qualità è costituita da prodotti in metallo-plastica.

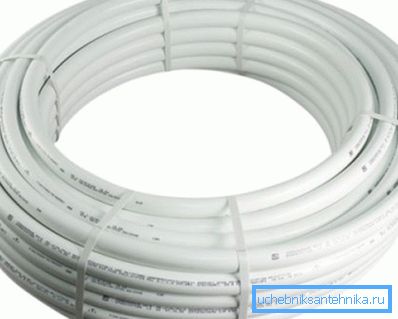

Inoltre, il metallo plastico si posa facilmente: le linee sono flessibili e resistenti. In che modo queste baie verranno srotolate, quindi mentiranno, senza estensioni inverse.

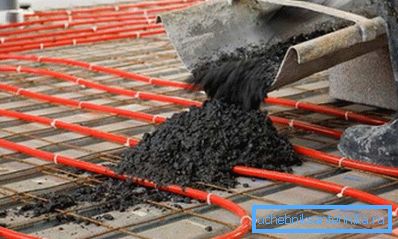

Prestare attenzione al fatto che, nonostante la presenza di metallo nella struttura dei prodotti, devono comunque essere protetti il più possibile quando si versa il pavimento o lo si fora con un perforatore. Le particelle solide di calcestruzzo liquido possono danneggiare la plastica del metallo in modo che in esso appaiano delle crepe e il trapano passerà tranquillamente attraverso l'alluminio.
Pertanto, versando il massetto, cercare di non calpestare i "binari" e, se si prevede di perforare il pavimento, ricordare la posizione delle linee del sistema di riscaldamento.
Abbiamo approssimativamente deciso su quali tubi sono migliori per l'utilizzo di un pavimento ad acqua calda con un budget medio.
Consideriamo ora come calcolare il filmato desiderato del sistema.
La disposizione della strada e il calcolo del filmato
In effetti, fare un piano è un processo semplice.
Qui è necessario agire in questo modo:

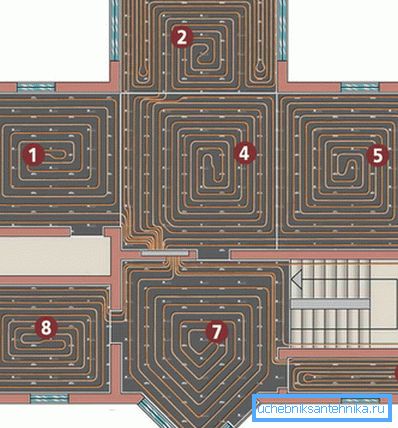

- Facciamo un piano della stanza su una scala in cui segniamo i luoghi in cui si troveranno i mobili. Dove si troverà - il sistema non ha bisogno di essere tirato, perché non ha senso riscaldare, ad esempio un armadietto - no, sarete d'accordo.
- Disegna il layout della struttura. È meglio progettarlo in questo modo: dal punto di rifornimento di acqua calda il percorso viene tirato (come se fosse in una spirale) al centro della stanza. E poi dal centro della linea partono fino al punto di scarico. Questa disposizione dà un riscaldamento più efficiente e uniforme della stanza.
- Partendo dal modello, calcoliamo il filmato richiesto dell'alloggiamento di metallo-plastica.
Prestare attenzione al fatto che non è consigliabile fare un "percorso" dal contorno più di 60 metri. Se il sistema ha un filmato del genere, l'acqua calda si raffredderà abbastanza velocemente, e questo influenzerà l'efficienza del riscaldamento.
Per quanto riguarda i parametri, nella maggior parte dei casi, i prodotti con un diametro compreso tra 15 e 20 mm sono perfettamente adatti. Come potete vedere, il calcolo di un tubo per pavimento riscaldato ad acqua è davvero una questione semplice e veloce.
Ma con l'assemblea, tutto non è così semplice - ci sono delle sfumature. Capiremo tutto con un chiaro esempio.
Installazione del pavimento riscaldato

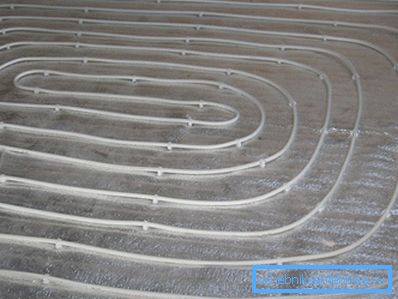

Quindi, come esempio visivo, prendiamo l'organizzazione del sistema di metallo con un layout sul principio di una spirale. Il riscaldamento avverrà nell'appartamento di un edificio a più piani, in quanto questo è il caso più difficile a causa della necessità di isolare il soffitto (scopri qui quali raccordi a compressione per tubi HDPE sono).
Procediamo per l'installazione.
Lavoro preparatorio
A questo punto, dovresti procedere secondo lo schema seguente:
- Puliamo il piano del pavimento di detriti e oggetti estranei.

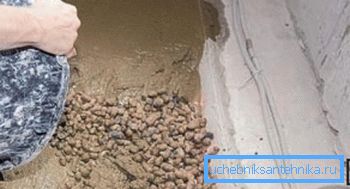

- Riempi il terreno di sgrossatura del calcestruzzo argilloso.

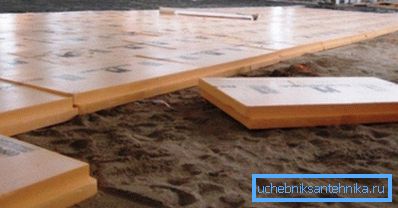

- Dopo che il calcestruzzo si è asciugato, fissiamo sopra di esso fogli di polistirene espanso (anche la schiuma si adatta, solo che avrà bisogno di uno spesso, il che significa che lo spessore totale del pavimento sarà maggiore alla fine). Le lastre sono più facili da collegare a tasselli speciali con un cappuccio largo.

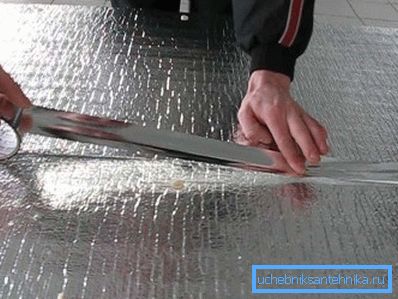

- Appoggia la pellicola sulla parte superiore dell'isolante. Se ciò non avviene, il sistema riscalda non solo lo strato di finitura del pavimento, ma anche la sovrapposizione. Cioè, semplicemente parlando, l'area di cui hai bisogno si scalderà molto più lentamente.
Questo completa la preparazione. Procediamo al prossimo passo.
Posa dei tubi
Qui tutto viene eseguito nella seguente sequenza:

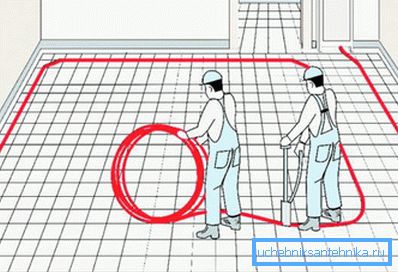

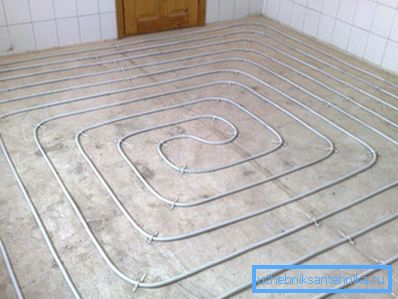

- Prendiamo la baia di metallo-plastica, lasciamo un'estremità del tubo vicino al punto di rifornimento di acqua calda e cominciamo a svolgere la pista, appoggiandola a terra a spirale, muovendoci verso l'interno, per così dire, verso il centro della stanza. Allo stesso tempo, cerca di posare tutto in modo che la distanza tra le linee parallele sia di circa 15-20 cm.
- Quando raggiungi il centro, fai un'inversione, per così dire, e ritorna sullo stesso principio di una spirale fino al punto di ritiro dell'acqua raffreddata.

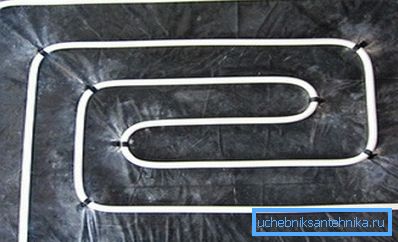

- Fissare i tubi al pavimento utilizzando elementi di fissaggio e tasselli.

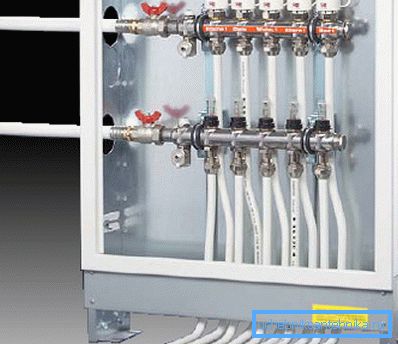

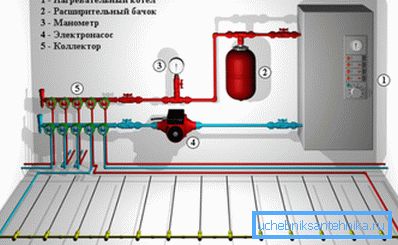

- Collegare le estremità della "pista" al sistema idraulico.
Far scorrere l'acqua nei tubi (se la pressione è bassa, potrebbe essere necessario installare una pompa aggiuntiva). Se non ci sono perdite, puoi riempire il traguardo.
Prestare attenzione solo al fatto che quando abbiamo considerato la questione di quali tubi scegliere per un pavimento riscaldato ad acqua, c'era una sfumatura importante per quanto riguarda la plastica-metallo: quando riscaldati, tali prodotti si espandono leggermente. Ecco perché è necessario organizzare tutto in modo che quando il massetto si solidifica nelle linee del sistema nelle prime 5-6 ore, c'è acqua calda.
Se non esiste, il DSP si indurirà completamente e quindi, per così dire, la pipa non avrà un posto dove espandersi.
Ora riassumiamo la recensione.
conclusione
Abbiamo capito quali tubi scegliere per un pavimento d'acqua calda e perché. Abbiamo anche considerato tutte le possibili opzioni nella tabella comparativa e abbiamo anche fornito istruzioni chiare per lo schema di installazione e i principi per il calcolo del materiale (vedere anche l'articolo Tubi e raccordi in polietilene reticolato: caratteristiche tecniche e caratteristiche di installazione).
Speriamo che tu usi le informazioni ottenute in pratica. E se vuoi sapere più informazioni utili, allora c'è anche un video aggiuntivo in questo articolo per te - guardalo.
