Radiatore fatto in casa: metodi e metodi di produzione

Nonostante il prezzo di una moderna batteria di riscaldamento non sia così grande, puoi fare a meno di acquistare tali dispositivi, perché puoi farcela da solo con il loro assemblaggio.

In questo articolo parleremo di come e con l'uso di quali materiali possono essere fabbricati batterie fatte in casa, che in termini di efficienza energetica non saranno praticamente inferiori agli analoghi di fabbrica.

Valutazione delle loro capacità

È chiaro che non tutte le persone saranno in grado di assemblare un radiatore ad olio fatto in casa, una tale costruzione è difficile, ma creare un dispositivo attraverso il quale circolerà l'acqua poiché il refrigerante non è così difficile.

In base al principio di azione, anche i dispositivi di riscaldamento fatti in casa non differiscono dagli analoghi della fabbrica, tuttavia non è consigliabile installare questi prodotti in sistemi centralizzati ad alta pressione.

Registro del riscaldamento - la base dei disegni fatti da sé

Radiatori di riscaldamento fatti in casa da tubi - questo è il tipo più comune di dispositivi di riscaldamento fatti a mano. E ciò non sorprende, dal momento che è un ordine di grandezza più facile saldare un tubo ermetico da un tubo di un ordine di grandezza piuttosto che fabbricare un dispositivo di riscaldamento usando la tecnologia di fabbrica.

I prodotti assemblati sulla base di un singolo tubo o di una combinazione di tubi sono chiamati registro. Il registro è un sistema ermetico attraverso il quale circola l'uno o l'altro refrigerante. L'efficienza energetica del registro è determinata dal diametro e dalla configurazione dei tubi, nonché dal materiale con cui sono realizzati.

La pratica di assemblare i radiatori con le proprie mani dimostra che la soluzione più appropriata è l'uso di tubi in acciaio a pareti lisce con diametro interno della sezione trasversale di 32 - 200 mm. Al fine di ottenere la massima superficie di scambio di calore mantenendo dimensioni compatte, il dispositivo ha la forma di una bobina o il registro è realizzato in sezione.

La scelta dei tubi in acciaio per i lavori di installazione non è casuale, in quanto sono facili da cucinare con le saldatrici domestiche.

Suggerimento: per creare un registro, non è necessario andare alla base metallica per acquistare nuovi tubi. Dopo tutto, per eseguire il lavoro pianificato, è possibile utilizzare vecchi tubi che non presentano difetti visibili causati da deformazioni meccaniche o corrosione.

Configurazione di dispositivi fatti in casa

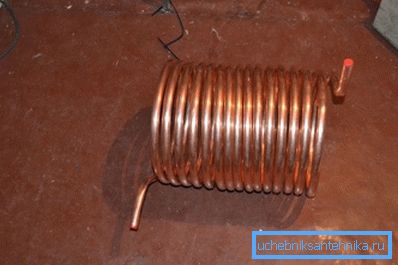

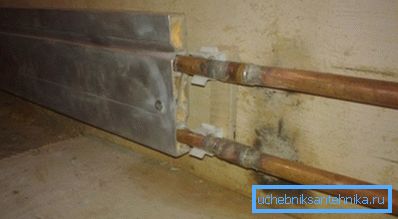

Bobina del tubo di rame

I radiatori di riscaldamento fatti in casa realizzati in rame o acciaio possono essere realizzati in due opzioni di design:

  • Registri sezionali costituiti da tubi diritti di grande diametro con tappi sigillati alle estremità collegati da tubi con un diametro della sezione trasversale più piccolo.

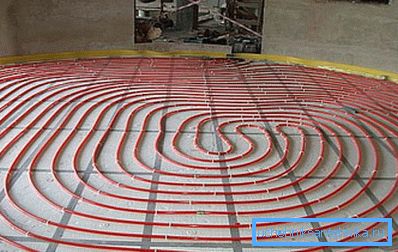

  • Registri a serpentina con una forma a S o una configurazione più complessa.

Importante: per un trasferimento termico ottimale, la configurazione del registro bobina deve avere una distanza tra i tubi adiacenti di 5 cm più grandi del loro diametro.

Consideriamo più in dettaglio le caratteristiche strutturali delle configurazioni elencate:

  • Il registro di sezione è composto da più tubi disposti orizzontalmente.

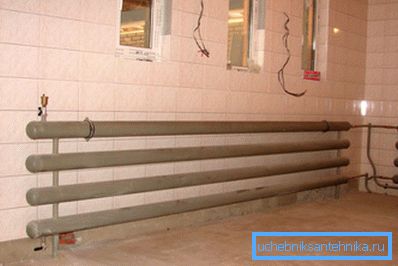

Nel registro sezionale fotografico

Per la circolazione del liquido di raffreddamento, gli elementi orizzontali del registro sono interconnessi da tubi di diametro inferiore. Come risultato, il refrigerante inizia a muoversi lungo il tubo superiore, raggiungendo il tubo di collegamento, attraverso il quale scorre nella sezione a valle, e così via.

Nella versione di fabbrica, tali costruzioni sono realizzate per ingressi di riscaldamento e altre strutture ausiliarie, dove l'estetica dell'apparenza del dispositivo non è così importante.

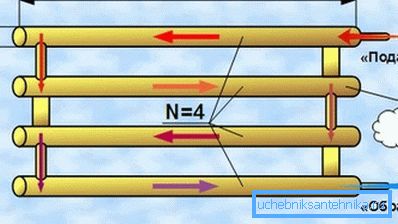

Il principio del registro di sezione

I collegamenti di ingresso e uscita sono fatti filettati. In alcuni casi, per velocizzare i lavori di installazione, i tubi vengono semplicemente saldati saldamente.

La posizione dei tubi di transizione viene scelta il più vicino possibile alla fine della sezione. Questo è fatto per una migliore circolazione del liquido refrigerante e per garantire una maggiore resistenza della struttura composita.

I materiali ottimali per i registri sezionali autoassemblanti sono tubi in acciaio zincato con un diametro interno di 76-160 mm. Il design dovrebbe essere bollito in modo che la tenuta delle cuciture sia mantenuta a una pressione operativa fino a 13 atm.

Importante: la configurazione ottimale del registro è la costruzione in cui non ci sono più di 3 sezioni orizzontali. L'accumulo eccessivo di sezioni porterà ad una diminuzione dell'efficienza della circolazione di aria riscaldata all'interno della stanza.

  • I registri a spirale sono strutturalmente simili all'analogo di selezione. La principale differenza sta nel fatto che la funzione del ponticello qui viene eseguita dalla piegatura del tubo principale.

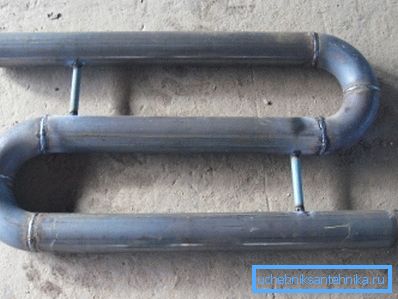

Bobina, saldata da tubi e raccordi in acciaio

Un significativo inconveniente delle strutture a spirale è la difficoltà di autoassemblaggio, poiché è difficile piegare tubi di grande diametro e quindi è necessario far bollire due ginocchia ad ogni curva.

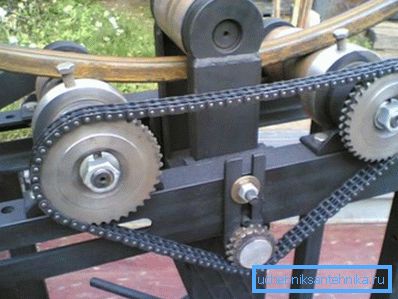

Per fabbricare i radiatori di riscaldamento fatti in casa da un tubo profilato sarà necessaria una macchina piegatrice

Di conseguenza, la struttura saldata è complicata dall'elevato numero di cuciture che possono influire negativamente sulla durata e sulla tenuta del registro.

Tuttavia, la configurazione a forma di S dei registri è un ordine di grandezza più efficiente delle sezioni orizzontali, poiché entrambe le parti orizzontali e verticali del radiatore partecipano al riscaldamento dell'aria nella stanza. Inoltre, a causa del diametro costante nei radiatori a serpentino, la resistenza idraulica è significativamente inferiore rispetto alle controparti sezionali.

Selezione di materiali

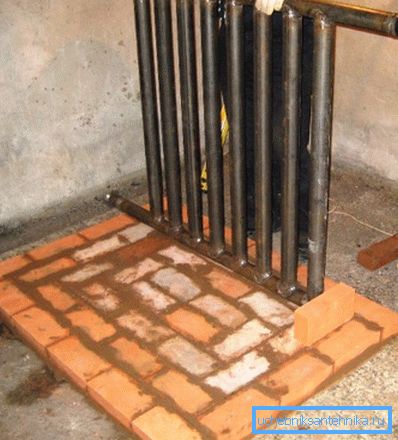

Copia fatta in casa con sezioni verticali

La durata della vita di servizio, il trasferimento di calore e, infine, il prezzo di un radiatore fatto in casa dipendono in gran parte dalla correttezza della selezione dei materiali di produzione.

La scelta dei materiali di produzione viene effettuata in base a criteri quali facilità di lavorazione, semplicità e qualità della saldatura, resistenza alla corrosione e prezzo. Inoltre, se il radiatore verrà utilizzato in bagno come un asciugamano, il tubo dovrebbe avere un bell'aspetto.

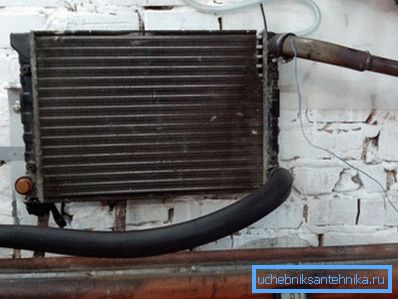

Riscaldatore di garage fatto in casa da un radiatore auto

La conclusione può essere fatta come segue:

  • Quando si montano dispositivi di riscaldamento per il funzionamento e in portici, garage e altri locali di servizio, si consiglia di utilizzare tubi con pareti lisce di grado ordinario per acciaio strutturale St-3. Lo spessore della parete dovrebbe essere di 2 mm, sia per la resistenza dell'intera struttura che per la migliore qualità della saldatura.
  • Per assemblare un portasciugamani riscaldato, è consigliabile acquistare tubi in acciaio inossidabile più costosi AISI 304 (designazione del passaporto 08Х17М10). Di conseguenza, una bobina già pronta, a condizione di un assemblaggio di alta qualità, avrà un aspetto magnifico grazie alla superficie lucida e allo stesso tempo durerà un ordine di grandezza più lungo rispetto all'analogo assemblato dal metallo nero a causa della maggiore resistenza alla corrosione.

Le istruzioni di montaggio del radiatore dipendono anche dal tipo di materiali utilizzati. Ad esempio, i tubi realizzati in acciaio strutturale convenzionale vengono cotti con elettrodi convenzionali. Per il montaggio di strutture in acciaio inossidabile, è preferibile utilizzare la saldatura ad argon, poiché l'uso di elettrodi convenzionali non consentirà di ottenere una cucitura pulita ed esteticamente attraente.

conclusione

Quindi, abbiamo scoperto quali tipi di radiatori fatti in casa è possibile assemblare da soli. Inoltre, abbiamo imparato con l'uso di quali materiali dovrebbero essere assemblati. Le cose sono semplici, resta da acquistare i materiali necessari e assemblare il riscaldatore con le proprie mani.

Avete domande che richiedono spiegazioni aggiuntive? In questo caso, ti consigliamo di guardare il video in questo articolo.
