Radiatore per riscaldamento fai-da-te: preparazione e flusso

Sebbene nel nostro tempo ci siano molte opzioni diverse sul mercato, a volte è necessario creare un progetto per una stanza specifica o costruire una batteria per un garage o una dependance per risparmiare denaro. In questo articolo descriveremo come realizzare un radiatore affidabile e duraturo a casa, il processo è abbastanza semplice, ma richiede alcune abilità e la presenza di alcune attrezzature.

Nella foto: se lo desideri, puoi costruire un design molto originale e insolito.

Cosa è necessario per il lavoro

Per cominciare, cerchiamo di capire cosa è necessario avere a portata di mano per far fronte al lavoro, costruzioni di questo tipo sono denominate in modo diverso registri di riscaldamento, possono avere diverse dimensioni e configurazioni, e in base a ciò, l'elenco delle cose che possono essere modificate:

Saldatrice Tali strutture sono realizzate con l'aiuto della saldatura, qualsiasi delle opzioni utilizzate nel nostro tempo lo farà, la cosa principale è che può essere utilizzato per saldare elementi in acciaio. Se non hai le capacità di un saldatore, puoi preparare tutto ciò che ti serve e invitare uno specialista per alcune ore a saldare tutti gli elementi necessari per prepararti a risparmiare tempo.
Materiali per la produzione Ci sono due opzioni principali: tubi tondi o sagomati. I diametri degli elementi possono essere diversi a seconda dello scopo di utilizzo e della dimensione della stanza, la lunghezza dei pezzi può anche variare, sebbene sia possibile ordinarli tagliandoli in pezzi della lunghezza desiderata al momento dell'acquisto di prodotti, il prezzo del servizio è basso, ma è possibile risparmiare tempo. Per i ponticelli, se disponibili, vengono utilizzati tubi più sottili.
bulgaro Questo dispositivo consente di eseguire una serie di lavori di lavorazione dei metalli: taglio, molatura, molatura, lavorazione dei mozziconi e molto altro. La cosa più importante è fare scorta delle scorte necessarie: rotelle da taglio, cerchi di spazzata, e anche dischi di macinazione o filo.
Piegatore per tubi Avrai bisogno di questo dispositivo se vuoi creare un registro di riscaldamento a serpentina o un'altra versione originale, ancora una volta puoi ordinare un tubo piegato in un'officina di lavorazione dei metalli
Sembra una curvatubi per tubi profilati, un dispositivo per prodotti di forma rotonda ha una configurazione diversa

Suggerimento: Quando acquisti tutto ciò di cui hai bisogno, non dimenticarti dei mezzi di protezione - è impossibile cucinare il metallo senza una maschera speciale, e serve una tuta speciale per proteggere dalle scintille bollenti.

Descrizione del flusso di lavoro

Affinché il risultato del vostro lavoro sia affidabile ed efficace, vale la pena eseguire una formazione di alta qualità e svolgere con attenzione il palco principale. Qualsiasi errore può portare a conseguenze negative.

formazione

È importante riflettere su ogni piccola cosa in modo che il risultato soddisfi al massimo le tue esigenze e garantisca un'alta qualità del riscaldamento.

Per questo è necessario tenere le seguenti attività preparatorie:

  • Per determinare quale sia la capacità dell'attrezzatura di cui hai bisogno, non calcolerai le cifre esatte, ma prenderai come base il fatto che 20 metri di un tubo di acciaio con un diametro di 25 mm equivalgono a una batteria di ghisa per 9 sezioni. Il principio di funzionamento del radiatore è semplice: il liquido di raffreddamento riscalda il metallo, che emette calore nella stanza, quindi più grande è l'area di costruzione, maggiore è la sua potenza.

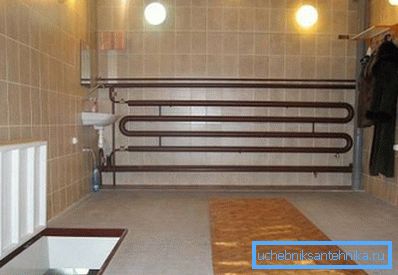

Il design fatto in casa è sempre molto più produttivo a causa delle basse prestazioni di trasferimento di calore.
  • Successivamente, è necessario selezionare la configurazione del prodotto, può essere sezionale, bobina o rappresentare una spirale. Alcuni esperti artigiani possono creare veri oggetti d'arte da una pipa, che fungerà contemporaneamente da termosifone. È inoltre necessario scegliere il materiale da cui verrà creato il registro, più spesso si tratta di un tubo tondo o sagomato.

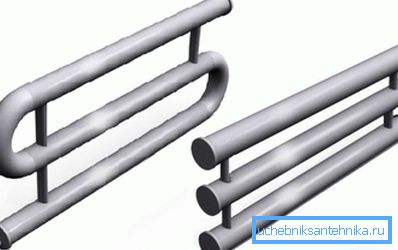

Le opzioni di configurazione più popolari e comuni
  • Se consideriamo che cosa è il radiatore di riscaldamento nel diagramma sopra, allora si può vedere che, oltre agli elementi principali, i ponticelli sono inclusi nel progetto. È inoltre necessario realizzare coperture alle estremità e rivestimento del tubo, inoltre, nella parte superiore della costruzione, è necessario installare una gru Mayevsky per il sistema per l'aria aperta, tutti i pezzi di ricambio per i radiatori possono essere acquistati presso l'impianto idraulico.

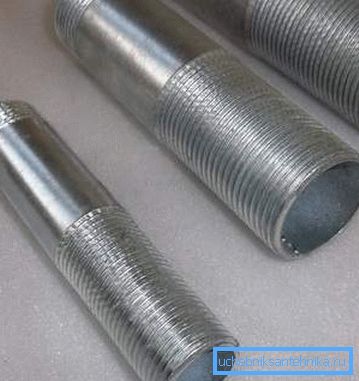

Puoi comprare i germogli, saldarli alle estremità e avrai una comoda filettatura per il collegamento

Fai attenzione! Non dimenticare di portare il tubo per collegare il radiatore dopo la sua installazione, poiché in seguito questo processo sarà molto più difficile.

flusso di lavoro

Le istruzioni per il lavoro sono le seguenti:

  • Prima di tutto, vengono preparati tutti gli elementi della lunghezza richiesta..
  • Quindi, è necessario tagliare i ponticelli per il design, lo spazio tra i tubi deve essere uguale al loro diametro o essere maggiore di 50 mm rispetto a questa cifra.
  • Anche bisogno di tagliare tronchi, la cui forma e dimensione dipendono dalla configurazione del tubo utilizzato, per questi elementi si consiglia di utilizzare una lamiera non inferiore a 3 mm di spessore.
  • Quindi sui contrassegni dei tubi principali sono posizionati i ponticelli. È importante eseguire questo lavoro in modo accurato e accurato, altrimenti il ​​design risulterà distorto.
  • È anche importante tagliare con attenzione i fori per gli architravi., allo stesso tempo, ricorda che negli elementi superiore e inferiore ci saranno fori su un lato e nel mezzo - su entrambi i lati. Il taglio può essere fatto come una saldatrice, e il macinino, anche se la seconda opzione è meno conveniente.
  • La fase successiva è la posa di elementi strutturali su una superficie piana., questo è necessario per abbinarli accuratamente. Successivamente, i ponticelli vengono applicati come dovrebbero, se tutto è normale, è possibile iniziare a virare su ciascun elemento mediante saldatura. Quando tutti i ponticelli sono bloccati, puoi iniziare a scottarli dove puoi.
  • Successivamente, la costruzione viene posizionata verticalmente e tutti gli elementi vengono saldati come dovrebbe.. Quindi è possibile capovolgere il radiatore in modo che le scorie cadano all'interno.

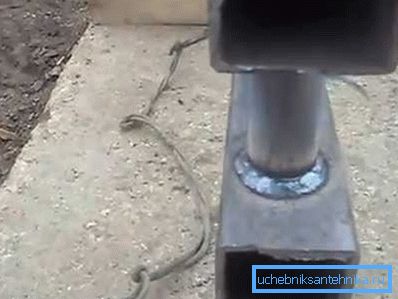

La qualità delle cuciture dovrebbe essere la più alta possibile.
  • Dopo i ponticelli, è possibile iniziare a saldare le spine, se si trovano conclusioni, prima di tutto li fanno. I plug-in stessi prima afferrano, e poi ben scottano intorno al perimetro.
  • Nella parte superiore è la gru Mayevsky, è anche meglio mettere lo sgone.
  • Un elemento importante del design sono i supporti, poiché il sistema ha un peso considerevole, devono essere durevoli.
  • Infine, tutte le cuciture sono rifinite con una levigatrice., per rendere il design il più pulito possibile.
  • Inoltre richiesto per controllare la tenuta del radiatore, per questo, è pieno d'acqua e tutte le connessioni sono attentamente ispezionate. Non ci dovrebbero essere perdite.
Se lo si desidera, è possibile dipingere la vernice del radiatore degli elementi

conclusione

È possibile realizzare un radiatore di riscaldamento fatto in casa solo con l'uso di attrezzature speciali, quindi se non ce l'hai, allora è più facile invitare uno specialista e ordinare una produzione. Il video in questo articolo ti dirà di più sull'argomento in questione.
