Radiatori bimetallici: caratteristiche di design, scelta,

I produttori hanno iniziato a combinare metalli per un lungo periodo per aumentare l'efficienza dei dispositivi di riscaldamento. Quindi le batterie bimetalliche sono diventate particolarmente popolari negli ultimi anni. Questo è facilitato da una vasta gamma di dimensioni: puoi trovare sia radiatori bimetallici da 800 mm che piccoli dispositivi con un interasse di circa 30 cm.

Caratteristiche del design

Una caratteristica chiave di qualsiasi radiatore bimetallico è l'uso di 2 diversi metalli nel design.

A seconda del metallo utilizzato, è possibile distinguere tipi di batterie come:

• acciaio + alluminio. Questo può essere considerato un'opzione economica, i tubi del collettore sono in acciaio, il che conferisce al radiatore una buona resistenza;

Fai attenzione! Tali dispositivi sono particolarmente sensibili alla composizione del refrigerante. Sebbene l'acciaio sia trattato dall'interno per la protezione, ma la durata di questo tipo di batteria è ancora inferiore rispetto a quando si utilizzano altri metalli.

• rame + alluminio. In termini di durata, questa è un'opzione eccellente e, grazie all'utilizzo di metalli non ferrosi, la corrosione non minaccia i tubi del collettore.

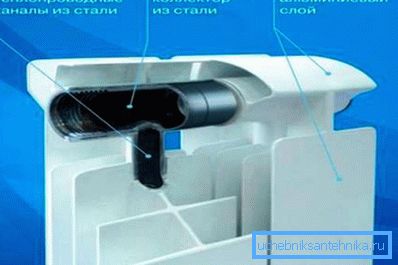

Il design in entrambi i casi rimane lo stesso: i tubi del collettore formano una struttura su cui vengono pressate le alette in alluminio. Il liquido di raffreddamento passa attraverso i tubi, li riscalda e il calore si diffonde rapidamente su tutta l'area delle pinne.

I moderni radiatori bimetallici riscaldano la stanza non solo a causa del trasferimento diretto di calore, ma anche a causa della convezione. Ecco perché hanno una tale forma, grazie a speciali guide l'aria fredda proveniente dal basso entra nel radiatore, si riscalda ed esce dalla parte superiore del riscaldatore.

Fai attenzione! Per le pinne non si può usare solo l'alluminio, ma anche altri metalli. Ma in termini di costi / efficienza, è l'alluminio che è preferibile agli altri metalli.

Questo disegno ha qualche vantaggio?

I radiatori bimetallici riscaldanti sono più difficili da produrre rispetto a quelli convenzionali, e questo influenza il costo.

Ma questo è giustificato, perché di conseguenza, l'acquirente ottiene un solido insieme di vantaggi rispetto alla classica batteria in ghisa:

• il riscaldatore si scalda molto rapidamente (anche se non è molto importante quando si riscalda la casa, ma vale la pena menzionarlo);
• in caso di scarsa qualità del portatore di calore, non dovresti preoccuparti della corrosione dei tubi del collettore (quando si usano modelli in rame-alluminio);
• nel sistema di riscaldamento che utilizza radiatori bimetallici, verrà utilizzata una quantità molto minore di refrigerante rispetto all'installazione di dispositivi di riscaldamento convenzionali;
• Se si confronta la stessa potenza termica di una convenzionale batteria in ghisa e una bimetallica, si scopre che il radiatore bimetallico è più volte più semplice, quindi è possibile installare tutti i radiatori bimetallici del riscaldamento autonomamente senza alcun aiuto;
• I metalli utilizzati sono piuttosto plastici, quindi gli shock idraulici nell'impianto di riscaldamento non causeranno l'apparizione di microfessure. Sì, e l'installazione di un colpo casuale non causerà una perdita in futuro;
• a causa dello sfoltimento sviluppato, la superficie di tale radiatore è superiore a quella del riscaldatore in ghisa. Ecco perché il suo trasferimento di calore è circa 1.5-2.0 volte più alto;

• la durabilità raggiunge i 25 anni, è, ovviamente, inferiore a quella della ghisa, ma anche parecchio. Inoltre, questa è la durata della batteria dichiarata dal produttore, in realtà possono funzionare per 30-40 anni.

Svantaggi significativi della combinazione di metalli nel design della batteria è quasi privo di.

Puoi selezionare solo:

• il costo, tuttavia, il prezzo di una batteria del genere sarà 2 volte superiore alla normale ghisa;
• Se si tenta di risparmiare denaro e acquistare un modello con un raccoglitore di acciaio, quando si scarica l'acqua dal sistema per l'estate, la corrosione dell'acciaio può ridurre significativamente la durata del dispositivo.

Maggiori informazioni sulla scelta e l'installazione dei radiatori bimetallici.

La scelta delle batterie per la casa non è generalmente un compito facile, e nel caso di dispositivi di riscaldamento bimetallici si deve tener conto di una serie di ulteriori sfumature, ad esempio il diametro dei canali verticali dei tubi di raccolta.

Cosa cercare quando si sceglie

Indipendentemente dal tipo di batteria scelta, quando si sceglie, è necessario prestare attenzione a parametri quali:

• temperatura massima consentita del liquido di raffreddamento. I riscaldatori bimetallici sono generalmente progettati per una temperatura massima dell'acqua di 110 ° C, con la massima pressione di esercizio a seconda del produttore. Ad esempio, i radiatori Global possono resistere a una pressione di 35 bar, mentre il Royal thermo è solo 20;
• quindi è necessario conoscere le dimensioni della batteria (più su questo sotto);
• la documentazione indica anche la capacità termica della sezione, questa informazione ti aiuterà a sapere se c'è abbastanza energia per riscaldare la casa;

Fai attenzione! La potenza termica è indicata per un flusso e una temperatura di ritorno specifici. Se la temperatura del liquido di raffreddamento all'ingresso e all'uscita della batteria è diversa, è necessario ricalcolare il trasferimento di calore.

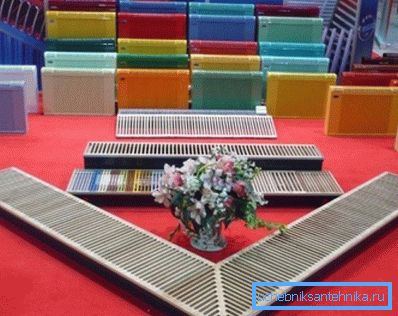

• Bene, l'aspetto ha un valore. In linea di principio, tutte le batterie moderne sembrano eleganti e moderne, se lo si desidera, è possibile acquistare radiatori bimetallici colorati per il riscaldamento. La verniciatura di fabbrica è solitamente molto affidabile, quindi è meglio pagare più del dovuto per un colore diverso dal bianco che per dipingere il radiatore da soli.

Dimensioni dei radiatori

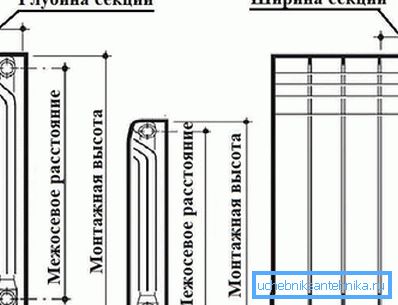

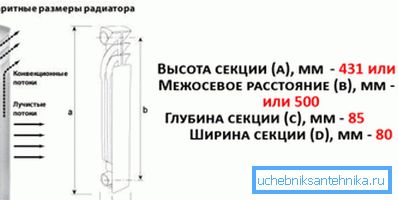

Le dimensioni dei radiatori comprendono la profondità, l'altezza e la larghezza del dispositivo. Inoltre, è necessario prendere in considerazione la distanza centrale. A volte la distanza tra gli assi può essere definita come la distanza tra i centri dei fori dei capezzoli.

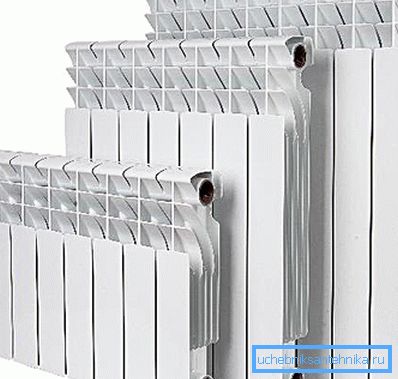

Solitamente, la marcatura del dispositivo di riscaldamento indica già la distanza centrale e l'altezza totale del dispositivo è superiore di 5-7 cm rispetto a questo valore. La distanza tra gli assi dei radiatori bimetallici varia nel range di 200-800 mm, ma i modelli più popolari sono compresi nell'intervallo 300-550 mm.

Dispositivi di riscaldamento di piccola altezza adatti per case di campagna con grandi finestre. Batterie di altezza normale apparirebbero ridicole in tali condizioni e bloccheranno la vista. Al fine di mantenere la potenza termica al livello giusto, la larghezza delle batterie basse è maggiore di quella delle batterie normali, di solito non sono collocate nella nicchia sotto la finestra, ma solo contro il muro, grazie al quale nulla interferisce con il trasferimento di calore.

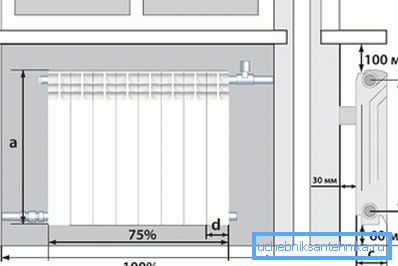

Il radiatore bimetallico di riscaldamento deve essere installato in conformità con le regole generali per l'installazione dei riscaldatori:

• l'altezza totale viene selezionata tenendo conto dell'altezza della nicchia sotto la finestra. Devono essere previsti degli spazi di circa 8 cm sotto e sopra la superficie della batteria;

Fai attenzione! Dalla parte superiore del radiatore, la distanza della batteria può essere aumentata, questo migliorerà solo la convezione, ma lo spazio sul pavimento non dovrebbe superare i 10-12 cm. In caso contrario, l'aria vicino al pavimento difficilmente si scalderà e le persone nella stanza saranno a disagio.

• Quando si installa con le proprie mani, è consigliabile selezionare un radiatore con una distanza centrale che corrisponda esattamente alla distanza tra il tubo di alimentazione e il ritorno. Al momento dell'installazione non sarà necessario ridurre / diluire i tubi.

Radiatore solido o componibile da scegliere

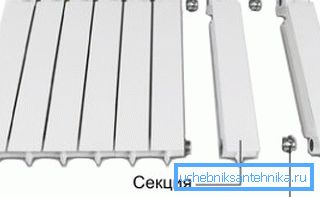

La maggior parte dei radiatori bimetallici sono sezionali. In tali costruzioni, il collegamento di sezioni separate è fornito da nippli in acciaio con filetti diversi. Quando il capezzolo ruota, le sezioni vengono premute strettamente l'una contro l'altra e le guarnizioni speciali forniscono una tenuta aggiuntiva.

Un tale design modulare consente di unificare la produzione. È sufficiente che il produttore produca sezioni di una certa dimensione con una potenza termica di circa 200 watt. Quindi da queste sezioni è possibile assemblare un dispositivo di riscaldamento di qualsiasi potenza, tutto dipende da quante sezioni saranno combinate.

Lo svantaggio di tale batteria può essere considerato un numero maggiore di connessioni. Per questo motivo, la pressione di esercizio è inferiore a quella dei radiatori solidi e il rischio di perdite quando il martello idraulico è più alto.

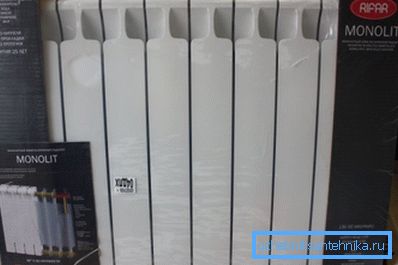

I radiatori monolitici termici bimetallici sono costruiti in un unico pezzo, il principio di funzionamento è lo stesso, solo il raccoglitore è realizzato con tubi monopezzo e le alette di alluminio sono premute su di esse. Ciò consente di aumentare la pressione operativa nel sistema fino a 100 bar (nonostante il fatto che per quelli in sezione, il marchio sia di circa 35 bar). Per il resto dei parametri (come la durabilità, il trasferimento di calore, i radiatori monolitici non sono inferiori ai radiatori sezionali).

Radiatori di cui il produttore è migliore da scegliere

Se nella prima volta dopo essere apparsi sul mercato, alcuni produttori hanno commesso errori nella produzione, ora la maggior parte delle aziende produce batterie di buona qualità. I prodotti di Rifar (Russia), Global e Sira (produttori italiani) sono particolarmente apprezzati, i radiatori MARS (Corea del Sud) si sono dimostrati ottimi.

Fai attenzione! Il termine "radiatori per riscaldamento rinforzato bimetallico" può essere incontrato, con questo termine si intende un dispositivo ordinario in acciaio e alluminio, e menzionare il nome "rinforzato" nel nome del produttore sottolinea semplicemente la resistenza della struttura.

In linea di principio, le caratteristiche della maggior parte delle batterie bimetalliche sono comparabili: pressione di esercizio 20-35 bar, temperatura del liquido di raffreddamento 110-135 ° C, potenza termica nell'intervallo di 150-200 watt. Ma quando si sceglie l'attenzione dovrebbe essere pagato per ulteriori parametri, ad esempio, il diametro dei tubi collettore verticale.

Nei vecchi impianti di riscaldamento, si sconsiglia di installare dispositivi di riscaldamento con un diametro del tubo verticale di 6 mm (tali modelli sono nella lista dei prodotti dei produttori italiani). Il lume può semplicemente essere intasato e la potenza termica del riscaldatore diminuirà.

In linea di principio, quando si sceglie, è sufficiente conoscere l'area della stanza per conoscere approssimativamente la potenza termica richiesta della batteria e disporre di una tabella con le caratteristiche dei radiatori. Questo è sufficiente per scegliere il proprio modello.

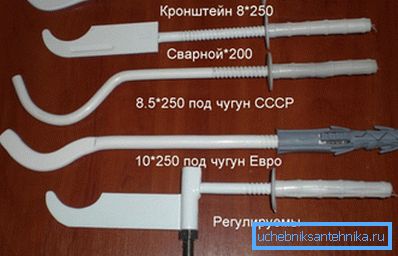

Per quanto riguarda la configurazione, oltre al radiatore stesso di solito include staffe per il montaggio. Le istruzioni di installazione richiedono il fissaggio del riscaldatore sulla parete, quindi saranno utili. Dato il basso peso della batteria, le staffe da pavimento sono usate molto raramente e solo in quei casi in cui non è desiderabile fare buchi nel muro.

Alla fine

Anche i radiatori bimetallici più economici hanno una capacità termica sufficientemente elevata, che consente loro di essere utilizzati nei sistemi di riscaldamento a basso costo. Il resto della combinazione di metalli di diverso tipo dà un risultato eccellente: i produttori sono riusciti a ottenere un elevato trasferimento di calore del riscaldatore, riducendo il suo peso. La durata allo stesso tempo è rimasta ad un livello elevato.

Il video in questo articolo mostra il processo di assemblaggio e installazione di un radiatore bimetallico.
