Radiatori bimetallici. specifiche tecniche calcolo,

Cosa sono i radiatori bimetallici e come sono disposti? Quando è giustificata la loro scelta? Quale dovrebbe essere il legame del dispositivo? Quali tubi collegare questa batteria? Scopriamolo.

Cos'è?

Quindi, un radiatore bimetallico: cos'è? La caratteristica principale di qualsiasi dispositivo di riscaldamento è il suo trasferimento di calore, la quantità di calore che è in grado di trasferire dal refrigerante all'aria nella stanza.

Il trasferimento di calore è determinato da due fattori:

1. Temperatura superficiale del radiatore;
2. La sua area

Aumentare la superficie di scambio termico è possibile in due modi:

1. Aumentando il volume interno della sezione. Ci sono un certo numero di fattori limitanti qui - il peso della sezione (e, di conseguenza, il carico sugli elementi di fissaggio) e le dimensioni del radiatore;
2. A causa della formazione di pinne avanzate.

Tuttavia: la condizione principale per il trasferimento di calore elevato dello strumento con una vasta area di alette è l'elevata conduttività termica del metallo da cui è costituito. In caso contrario, le costole fredde semplicemente non rimuoveranno il calore dai canali interni delle sezioni.

Nella produzione in serie di dispositivi di riscaldamento, sono stati ampiamente utilizzati tre metalli relativamente poco costosi: acciaio, ghisa e alluminio. La conducibilità termica dell'alluminio è quattro volte maggiore di quella dei primi due metalli:

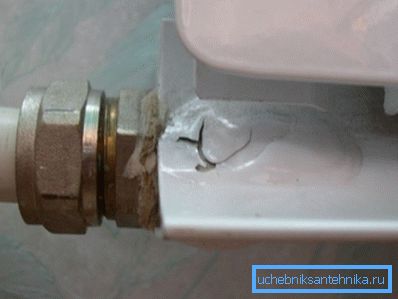

Sembrerebbe che la scelta sia ovvia: l'alta conduttività termica dell'alluminio consente di creare un dispositivo compatto e leggero con il più alto trasferimento di calore. E questo è vero, ma il problema è che la bassa resistenza meccanica del metallo ne limita l'utilizzo nelle cucce per il riscaldamento centrale.

Il motivo è un'alta probabilità di colpo d'ariete. È necessario chiudere bruscamente la valvola o la valvola - e l'inerzia di acqua praticamente incomprimibile creerà un'onda d'urto, la cui pressione nella parte anteriore raggiungerà 20-25 kgf / cm con la forza delle batterie di alluminio non più di 16.

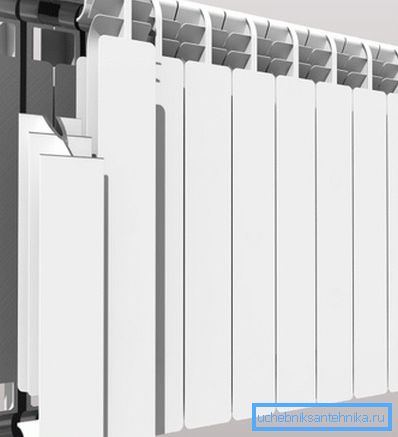

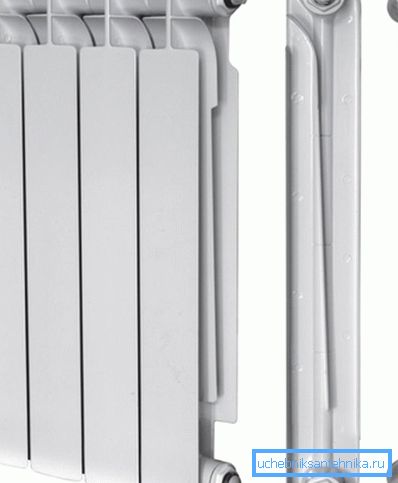

Quindi cos'è un radiatore bimetallico con dissipazione del calore in alluminio e resistenza del tubo in acciaio? È solo un nucleo di acciaio resistente alla corrosione, sulla cui superficie si formano delle alette in alluminio mediante fusione. L'uso di due metalli con proprietà diverse consente di liberarsi dei punti deboli di ciascuno di essi, creando un design che è ideale per i sistemi di CO.

Specifiche tecniche

La forza e il trasferimento di calore (e, ovviamente, il prezzo) della sezione bimetallica dipendono da diversi fattori:

• La forma e la dimensione del nucleo. Può solo rafforzare i canali verticali della sezione o, che fornirà molta più resistenza alla pressione idrostatica, combinare i canali verticali con i collettori;
• Spessore del metallo di base. La forza della sezione dipende da questo;
• L'area e lo spessore delle pinne;

Nota: più le costole sono più spesse con una superficie fissa, più calore passano, più uniforme il riscaldamento della superficie.

• La presenza o l'assenza di connessioni di capezzoli tra le sezioni. Il filo, anche se in acciaio, sarà sempre il punto debole del dispositivo.

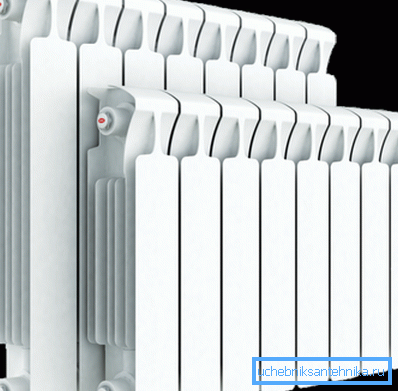

Come esempio, presentiamo le caratteristiche di uno dei migliori dispositivi della sua classe: il Rifar Monolith domestico.

È curioso: nel grosso, i produttori nazionali producono radiatori bimetallici secondo GOST 31311-2005. Tuttavia, non ci sono requisiti normativi per gli strumenti bimetallici; è specificata solo la pressione di esercizio minima consentita di 6 kgf / cm2.

La vita utile minima dei radiatori bimetallici di riscaldamento è stimata in 25 anni.

installazione

calcolo

Quindi, con la scelta che abbiamo deciso. Come calcolare i radiatori di riscaldamento bimetallici sui parametri del tuo appartamento?

Con l'altezza del soffitto standard (2,5 - 2,7 metri), è possibile utilizzare lo schema di calcolo più semplice:

• 100 watt di calore sono presi per metro quadrato di spazio;
• A seconda della zona climatica, viene utilizzato un coefficiente da 0,7 (Crimea) a 2,0 (Yakutia);

• La sezione di trasferimento di calore è stimata in media di 180 watt.

Quindi, per la regione di Mosca, è possibile utilizzare il coefficiente regionale di 1,2; per una stanza con una superficie di 25 metri, è necessario 25 * 100 * 1.2 = 3000 watt di calore, che corrisponde a 3000/180 = 17 (arrotondato) sezioni.

monte

Come appendere un radiatore bimetallico al muro?

• Normalmente, per il fissaggio vengono utilizzate staffe a perno che vengono avvitate in tasselli di plastica;
• Invece, è possibile utilizzare pezzi di rinforzo in acciaio liscio con un diametro di 10-12 mm, martellati nei fori preforati di diametro leggermente più piccolo.

legame

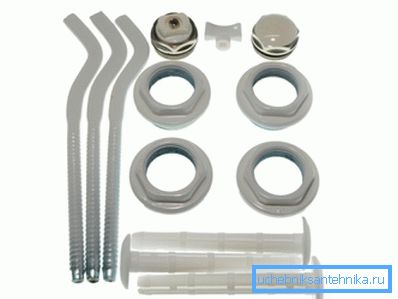

Quali accessori per i radiatori bimetallici saranno necessari quando li si installa a mano?

1. Set di tappi per radiatori (4 pezzi, filettatura esterna DU25). Il diametro della filettatura interna dei tappi boccola è determinato dal numero di sezioni del dispositivo: se ce ne sono meno di 10, il rivestimento con un diametro nominale di DN15 è sufficiente;
2. Valvola a farfalla o termica e valvola a sfera con americano per il collegamento agli ingorghi. L'acceleratore consente di regolare manualmente il dispositivo di trasferimento di calore, testa termica, automaticamente, a seconda della temperatura dell'aria nella stanza;
3. Nella parte superiore del riser dell'appartamento, il radiatore dovrà essere dotato di una gru Mayevsky per l'espulsione dell'aria.

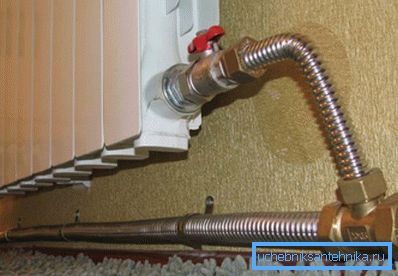

Quali tubi utilizzare per la connessione? Preferibilmente - inossidabile corrugato.

Qual è la ragione di questa istruzione?

• Hanno una elevata resistenza alla trazione;

Importante: i tubi in plastica o metallo-plastica saranno sempre l'anello debole: qual è il punto in un radiatore che può resistere a un colpo d'ariete con una pressione di picco di 40 atmosfere se i tubi scoppiano già a 20?

• Si piegano con un raggio minimo e non richiedono misure di adattamento precise;
• Sono montati con raccordi a compressione utilizzando una coppia di chiavi regolabili.

Suggerimenti per la costruzione

I tappi dei radiatori sono sigillati con guarnizioni in silicone o paronitici, gli stessi utilizzati per costruire il radiatore bimetallico con sezioni aggiuntive.

Altri collegamenti vengono riavvolti con sigillante per filetti Tangit Unilok o lino con vernice.

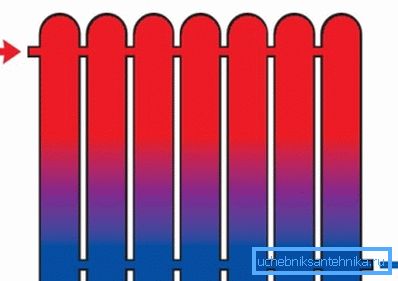

Con una grande lunghezza del radiatore (10 sezioni), utilizzare una connessione diagonale anziché una connessione laterale. Quindi non devi indovinare perché i radiatori bimetallici non si scaldano per tutta la loro lunghezza: con connessioni laterali, il refrigerante circola solo attraverso le prime sezioni del rivestimento.

Scelta del trasportatore di calore

Come riempire i radiatori bimetallici in quei rari casi quando sono utilizzati in un circuito di riscaldamento autonomo?

Nella maggior parte dei casi, l'acqua ordinaria viene utilizzata come refrigerante. Oltre al fatto che i nuclei delle sezioni bimetalliche sono sufficientemente resistenti alla corrosione, il loro contatto con l'ossigeno atmosferico viene completamente escluso quando il circuito viene riempito con acqua. Nel frattempo, in un ambiente privo di ossigeno, l'aspetto della ruggine è impossibile.

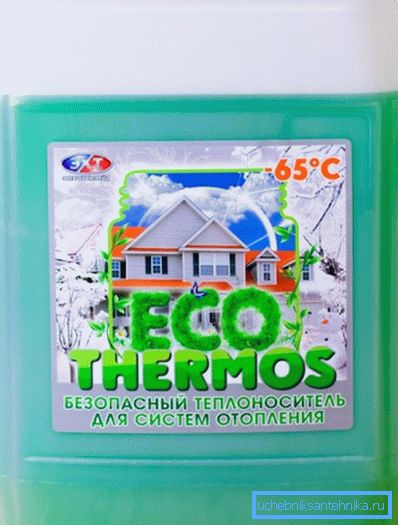

Nei casi in cui è possibile arrestare il circuito di riscaldamento a basse temperature, si pratica per riempire i radiatori bimetallici con fluidi termovettori non congelanti:

• Soluzione acquosa di glicole propilenico;

• antigelo;
• Olio trasformatore

conclusione

In conclusione, ricordiamo ancora una volta: le batterie bimetalliche saranno la scelta migliore nei sistemi di riscaldamento centralizzato. Il video in questo articolo aiuterà il lettore a saperne di più sulle caratteristiche e le caratteristiche dell'installazione di questi dispositivi. Buona fortuna!
