Radiatori di riscaldamento tubolare in acciaio per locali

Uno dei parametri più importanti in ogni stanza è una temperatura confortevole. Può essere raggiunto con l'aiuto di vari sistemi di riscaldamento che vengono utilizzati nell'edilizia residenziale e industriale.

Molto spesso, il calore viene trasferito nell'atmosfera di una stanza con l'aiuto di radiatori, il cui design può essere qualsiasi. Oggi parleremo della struttura tubolare, parleremo delle sue caratteristiche, dimensioni e altri parametri.

Il principio di funzionamento dei radiatori

Sebbene ci siano diversi modi per riscaldare una stanza, i più vecchi e più affidabili sono ancora considerati come l'utilizzo di radiatori costituiti da sezioni. All'interno di quest'ultimo, i canali sono resi necessari per il movimento del liquido di raffreddamento, che è più spesso l'acqua ordinaria.

Considerare il principio di funzionamento dei radiatori in modo più dettagliato, concentrandosi su tre componenti:

1. radiazione - durante il funzionamento, le batterie emettono calore. A proposito, è stato notato che gli oggetti scuri danno nell'atmosfera di una stanza più di quelli leggeri.
2. convezione - tipo di trasferimento di calore quando il trasferimento di energia interna avviene in correnti e getti.
3. Conducibilità termica - il processo di trasferimento dell'energia termica da corpi riscaldati a meno riscaldata.

Fai radiatori da:

• ghisa;
• alluminio;
• acciaio;
• di rame.

Possono anche essere bimetallici, ad esempio, all'interno di rame e alluminio, o acciaio più alluminio.

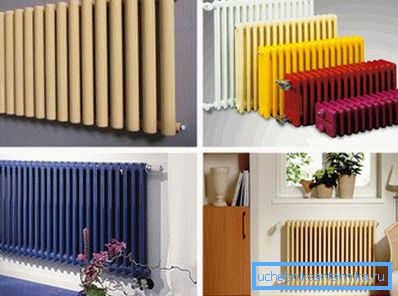

Il design può essere a pannello e tubolare. Questi ultimi sono diventati oggi particolarmente richiesti per la loro efficienza e le interessanti soluzioni di design. Di seguito consideriamo questi parametri in maggior dettaglio.

proprietà

I radiatori tubolari sono costituiti da diverse sezioni, come la maggior parte delle altre strutture di questo tipo. Tuttavia, non sono attorcigliati, come i radiatori in ghisa, alluminio o bimetallici, ma sono saldati insieme.

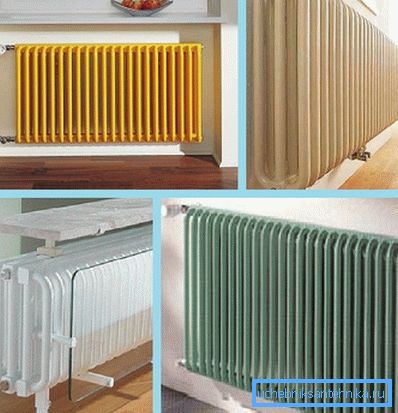

Il grado di efficienza del dispositivo dipende dal numero di tubi nella sezione. Ad esempio, l'efficienza minima può essere ottenuta da 2 tubi, l'opzione migliore è 6.

Suggerimento: per riscaldare un'ampia area consigliamo di installare radiatori di maggiore profondità, in cui l'efficienza sarà maggiore.

Solitamente le strutture tubolari per il riscaldamento sono in acciaio. La popolarità del materiale aumenta la sua forza e affidabilità nel funzionamento, inoltre, resiste ad ambienti aggressivi. Nelle nostre condizioni, questo parametro è considerato importante perché la qualità del liquido di raffreddamento si trova solitamente a un livello basso.

Queste e altre proprietà, come il peso ridotto, che consente di assemblare e smontare rapidamente le attrezzature a mano, consentono ai dispositivi di rimanere richiesti dal mercato. Inoltre, il prezzo di un radiatore in acciaio è 2-5 volte inferiore a quello in ghisa o in alluminio della stessa area di riscaldamento.

vantaggi:

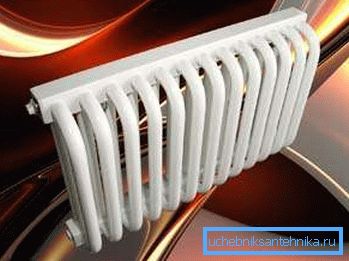

1. Igiene, poiché il dispositivo non ha spigoli vivi, è facilmente pulito dalla polvere. Lo stesso parametro lo rende più sicuro per i bambini.
2. Tollera le perdite di carico del riscaldamento del radiatore in acciaio.
3. Il materiale di fabbricazione differisce nella resistenza alla corrosione. Per migliorare le sue caratteristiche tecniche, è rivestito all'interno con composti polimerici, che aumentano la durata dei dispositivi.

svantaggi:

1. Bassa emissione di calore, quindi, se prendiamo il costo per 1 kW di potenza come punto di calcolo, il dispositivo sarà il più costoso.
2. Le aree di saldatura a punti rappresentano un potenziale pericolo per questi radiatori. A causa di forti cadute di pressione, possono perdere.

Suggerimento: l'installazione di tali dispositivi è preferita nei sistemi di riscaldamento autonomo.

Dimensioni e pressione generali

Il primo parametro è necessario per la selezione della posizione di installazione del riscaldatore:

Calcola il numero di sezioni

Come accennato in precedenza, il riscaldatore tubolare può essere installato nel sistema di riscaldamento centrale e nel riscaldamento individuale. Sebbene quest'ultima opzione sia preferibile a causa della bassa pressione del liquido di raffreddamento.

Tuttavia, ovunque sia installato, è estremamente importante eseguire il calcolo corretto del numero necessario delle sue sezioni. Altrimenti, non otterrai l'effetto previsto del comfort.

Il design, sebbene abbia un dispositivo di sezione, ma non è collassabile, quindi non è possibile aggiungere successivamente quelli mancanti o rimuovere quelli aggiuntivi. Il numero standard è il 2 °, 6 °, 8 ° e 12 radiatori sezionali, a volte è possibile trovare batterie disponibili in commercio costituite da 14 o 16 batterie.

Suggerimento: quando si calcola il numero di sezioni, tenere conto del fatto che la potenza termica media di ciascuna può essere compresa tra 80 e 120 watt.

Le istruzioni di costruzione dicono che secondo gli standard per il riscaldamento 1 m² bisogno di spendere 100 watt di calore. Devi solo conoscere l'area della stanza e moltiplicare questo valore di 100 watt.

Nel calcolo devono essere presi in considerazione anche i seguenti fattori:

1. Quando ci sono 2 pareti esterne e 1 finestra nella stanza, è necessario aggiungere il 20% alla figura risultante.
2. Con 2 pareti esterne e 1a finestra, la domanda aumenta del 30%.
3. Se la finestra è rivolta verso nord o nord-est, la quantità di calore deve essere aggiunta entro il 10%.
4. Quando si installa un radiatore tubolare, esso deve essere affondato in una nicchia profonda scoperta, il trasferimento di calore deve essere aumentato del 5%.
5. Per una nicchia chiusa con un pannello solido e con 2 fessure orizzontali, aumentare l'erogazione di calore del 15%.

Suggerimento: se nella stanza ci sono diversi fattori che richiedono un aumento di energia termica, devono essere sommati per ottenere l'esigenza finale di riscaldamento.

esempio

Se l'area della stanza è di 20 m² hai bisogno di - 20 x 100 W = 2000 W. Successivamente, è necessario dividere per il valore medio di trasferimento di calore di una sezione - 2000: 100 W = 20 (sezioni). Ora puoi acquistare uno o due radiatori in modo che la somma delle loro sezioni sia uguale a 20.

Se la stanza ha 1 finestra e 2 pareti esterne, aggiungi altre 4 sezioni - 20 x 20% = 24 sezioni.

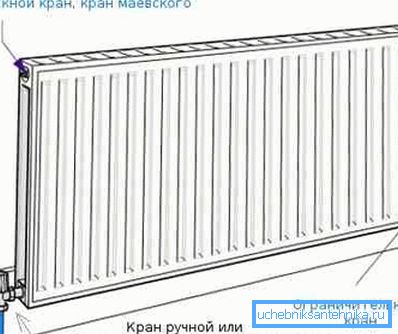

Come collegare i radiatori tubolari

Esistono tre modi principali per collegare questo tipo di riscaldatore a un sistema di riscaldamento domestico:

1. biancheria intima - Il tubo proveniente dalla fonte di calore viene fornito al tubo del radiatore inferiore da una parte, la presa è collegata all'altra.

1. laterale - Il tubo dell'acqua calda è collegato al tubo superiore su un lato, la rimozione è effettuata dall'estremità inferiore.

1. diagonale - il tubo proveniente dalla fonte di calore viene alimentato al tubo di diramazione superiore della batteria, mentre allo stesso tempo l'uscita viene effettuata dal lato opposto rispetto al tubo di diramazione inferiore.

Suggerimento: gli esperti ritengono che il maggiore effetto del trasferimento di calore dal radiatore può essere ottenuto con una connessione laterale.

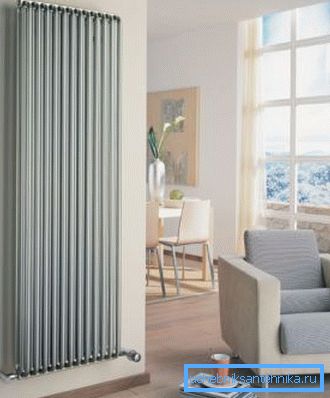

Radiatori tubolari nel design della camera

Scegliendo un riscaldatore, si consiglia di procedere non solo dal suo costo, un fattore importante sarà l'aspetto del dispositivo. Si consiglia inoltre di tenere conto delle caratteristiche architettoniche degli edifici e del design del sistema di riscaldamento ambiente.

Allo stesso tempo, ci sono molte restrizioni che possono influenzare la scelta del dispositivo di riscaldamento, ad esempio, il design della stanza e le proprietà del materiale da cui è costituito il radiatore.

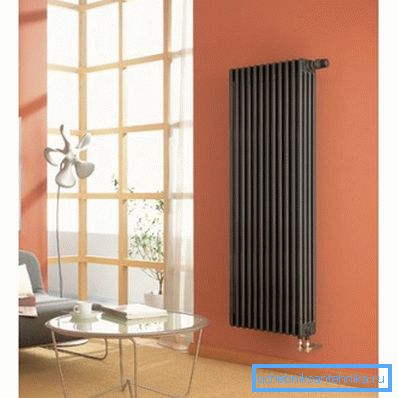

Sebbene la gamma di tali prodotti sia piuttosto ampia, un posto speciale è occupato dalla preoccupazione Arbonia, il cui motto è "il calore dei locali nella migliore forma". I suoi prodotti principali sono radiatori tubolari realizzati in acciaio, radiatori di design e scaldasalviette.

Quando si progetta un dispositivo di riscaldamento, viene presa in considerazione non solo la distribuzione termica ottimale della radiazione e della convezione, ma anche la componente estetica del dispositivo. È possibile utilizzare i prodotti negli edifici industriali e residenziali, a causa degli angoli arrotondati che non rappresentano un pericolo per le persone, e la facilità di pulizia consente anche alle allergie di sentirsi a proprio agio.

conclusione

Considerando in dettaglio nell'articolo i radiatori di riscaldamento tubolari in acciaio, si può dire che si adattano con successo nello spazio di qualsiasi locale, residenziale e industriale. Quando li scegli, devi prestare attenzione alla corretta selezione delle sezioni, così come al lato estetico dei dispositivi.

È preferibile applicarli nel riscaldamento autonomo, dove la pressione del refrigerante è bassa. Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
