Il caldo non è la componente principale del comfort, non è così importante di cosa si tratti - una villa lussuosa o un modesto appartamento in città. Il riscaldamento può essere montato in diversi modi, ma il più popolare è ancora considerato un sistema di radiatori. In effetti, lo schema elettrico dei radiatori per il riscaldamento nell'appartamento e nella casa privata non è tanto diverso tra loro, quindi parleremo dei sistemi generalmente utilizzati in questo settore.

Quali sistemi vengono utilizzati

Qualunque sia il tipo di radiatore, è importante sapere con chiarezza su quale sistema verranno montati. La scelta qui è che i sistemi small, one-pipe e two-pipe sono considerati i più comuni. Inoltre, nelle case private e nei nuovi edifici con un layout libero, a volte è preferibile installare la versione del collettore della distribuzione del refrigerante.

Sistema a tubo singolo

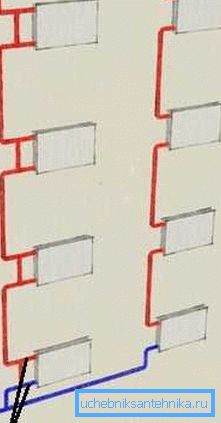

In un sistema a un tubo, le batterie sono collegate in serie. Questi schemi per il collegamento di radiatori in un condominio vengono utilizzati più spesso. Gli ovvi vantaggi qui sono la facilità di installazione e la convenienza relativa del progetto.

Un punto debole nella connessione seriale è l'impossibilità di qualsiasi regolazione della temperatura, fatta eccezione per una variazione della temperatura totale del refrigerante. In questo caso, il riscaldamento dei radiatori durante il movimento del refrigerante sarà irregolare. Per eliminare questo fastidioso fraintendimento, man mano che ci si allontana dal riscaldatore o dall'ingresso, vengono aggiunte altre sezioni del radiatore.

Suggerimento: un radiatore di riscaldamento seriale ad un tubo è perfetto per quelle case private in cui il riscaldamento viene effettuato attraverso la circolazione naturale del refrigerante. Spesso queste sono piccole case a un piano per 2 - 3 salotti o ville.

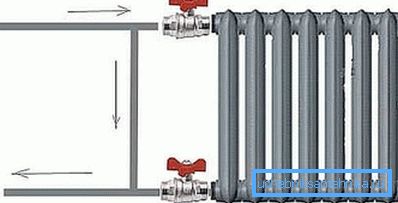

Il punto importante è la presenza del cosiddetto bypass. In poche parole, il bypass è un ponticello tra il tubo di ingresso e il tubo di ritorno, che viene montato direttamente accanto al radiatore.

Dietro questo ponticello, le valvole a sfera sono installate per le valvole di ingresso e di ritorno, di conseguenza, la batteria può essere scollegata in qualsiasi momento e sostituita se necessario. L'acqua passerà attraverso il bypass e il sistema non richiederà un arresto completo.

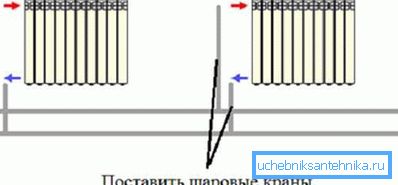

Versione a due tubi

L'opzione di montaggio a due tubi consente il collegamento in parallelo delle batterie. In questo caso, una distribuzione viene eseguita simultaneamente a tutti i radiatori e la seconda tubazione è la tubazione di ritorno. Bypass in tale sistema non è installato, poiché la rimozione di una cella non interrompe l'intero sistema. Ma, come nel primo caso, le valvole a sfera devono essere montate all'ingresso e all'uscita.

Un'opzione di installazione parallela, sebbene comporti un maggior consumo di tubi e valvole, ma per le case private è molto più efficiente di un tubo. Per la disposizione del riscaldamento nella maggior parte degli edifici a più piani, questa opzione non è adatta.

Installazione del collezionista

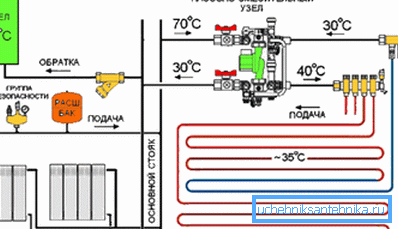

Lo schema di connessione del collettore assomiglia da remoto a un sistema a due tubi. Solo qui viene montato un raccoglitore con due stampi, uno per l'alimentazione e l'altro per il ritorno. Il numero di terminali sul pettine corrisponde al numero di radiatori o altri dispositivi di riscaldamento.

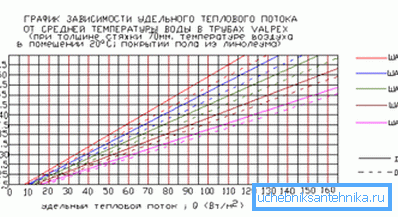

Il significato è nell'organizzare un unico centro di controllo per i dispositivi di riscaldamento. Inoltre, il collettore viene montato se il sistema prevede l'installazione di pavimenti riscaldati oltre ai radiatori. Inoltre, i moderni collettori sono spesso dotati di sensori termici, che sono in grado di regolare automaticamente la temperatura nella stanza.

Importante: lo schema della corretta connessione dei radiatori di riscaldamento è chiaramente regolato da una serie di documenti normativi. I professionisti, di norma, sono guidati da SNiP 3.05.01-85 o versione più moderna di SNiP 41-01-2003.

Modi per collegare i radiatori

Il trasportatore di calore, che è spesso acqua, può circolare nel sistema forzatamente o naturalmente. La circolazione forzata nelle case private avviene attraverso l'installazione di una pompa di circolazione, questa unità consuma poca energia e l'efficienza del riscaldamento aumenta molte volte. Naturalmente, per condomini, un sistema coercitivo è considerato l'unico possibile.

La circolazione naturale del refrigerante è attualmente utilizzata solo in luoghi con gravi interruzioni di corrente. Il principio di funzionamento è basato sulle note leggi della fisica. Il liquido riscaldato si alza e quello freddo si abbassa. Se la struttura viene montata in modo competente, il sistema funzionerà in modo autonomo e l'energia sarà necessaria solo per il riscaldamento del vettore di calore.

Importante: più potente è la pompa di circolazione, più efficiente sarà l'operazione di riscaldamento. La scelta del metodo di collegamento della batteria diventa particolarmente rilevante quando la circolazione naturale o la temperatura insufficiente del liquido di raffreddamento.

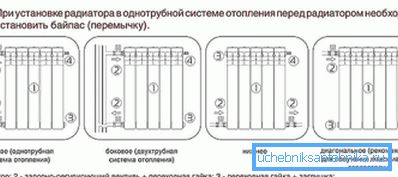

In generale, ci sono diverse opzioni di connessione specializzate per ogni tipo di sistema.

Ma tutti possono essere ridotti a tre aree:

1. Attracco laterale;
2. Connessione inferiore;
3. Connessione diagonale.

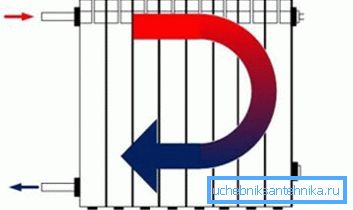

Collegamento unidirezionale o laterale

Il collegamento laterale è il metodo di connessione più comune e semplice. Spesso, viene utilizzato per l'installazione in condomini con un sistema di alimentazione del refrigerante monotubo verticale. Sotto la pressione normale e la temperatura di progetto della fornitura d'acqua, la perdita di calore qui è un massimo del 5 - 7%

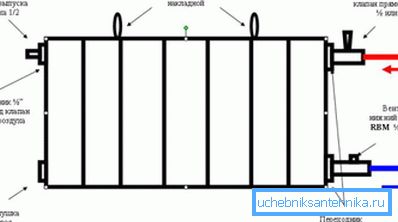

Un altro aspetto positivo del montaggio laterale è la possibilità di installare o sostituire il radiatore con le proprie mani. In presenza di un bypass e di valvole a sfera, l'istruzione di sostituzione è estremamente semplice: spegnere i rubinetti, scollegare il vecchio radiatore e installarne uno nuovo.

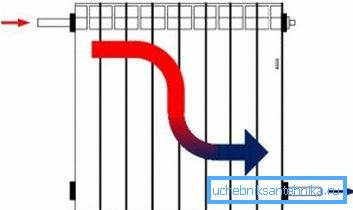

Montaggio diagonale

Come suggerisce il nome, il liquido di raffreddamento nel radiatore dovrebbe muoversi in diagonale. In questo caso, l'ingresso è collegato alla parte superiore della batteria e l'uscita deve essere montata in diagonale in basso. Con un leggero aumento del consumo del tubo, i proprietari qui ricevono la massima efficienza.

In questo modo si consiglia di collegare i radiatori in caso di temperatura del liquido di raffreddamento instabile nell'impianto di riscaldamento. È interessante notare che l'istruzione contiene caratteristiche progettuali progettate per una connessione diagonale.

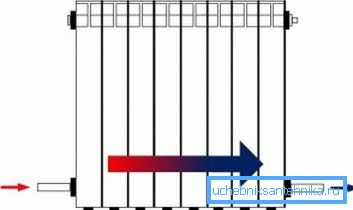

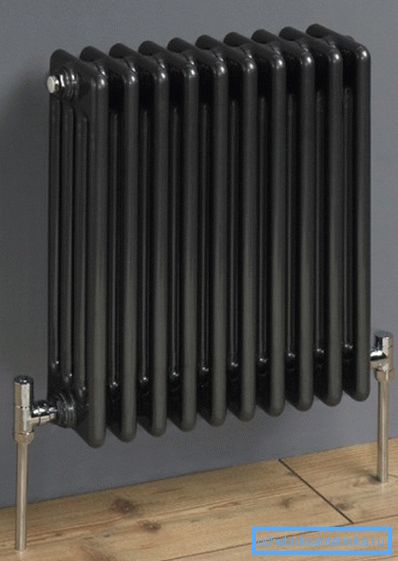

Montaggio inferiore

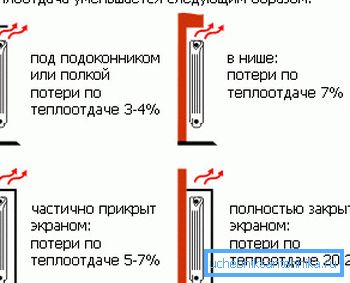

A differenza del montaggio diagonale, la connessione inferiore è la più bassa in termini di efficienza energetica. Tra i professionisti, viene spesso chiamato Leningradka. Le perdite di calore in presenza di uno schermo decorativo o l'installazione in una nicchia sotto la finestra possono raggiungere il 10 - 15% o più.

Forse l'unico vantaggio di questo approccio è la possibilità di nascondere i tubi di alimentazione nel pavimento. È a causa del fascino estetico che molti proprietari preferiscono le batterie montate in basso. Per installare un tale radiatore, viene utilizzato uno speciale adattatore "multiflex", dotato di due valvole a sfera per lo spegnimento.

Importante: gli adattatori per il montaggio inferiore possono essere adattati all'uscita laterale dei tubi dalla parete e sotto la connessione verticale inferiore. Inoltre, il gap centrale in essi è di 50 e 80 mm. Pertanto, per non spendere denaro invano, si dovrebbe prestare attenzione a queste piccole cose.

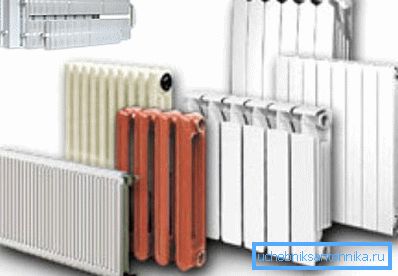

La scelta dei radiatori

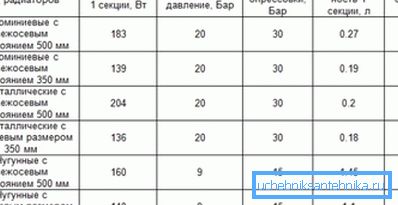

Sul mercato moderno ci sono molti modelli di radiatori, ma tutti possono essere divisi per materiale e configurazione. Per quanto riguarda la configurazione e il design, ci sono dozzine di opzioni e ogni produttore produce i propri modelli.

Con il materiale, tutto è molto più semplice:

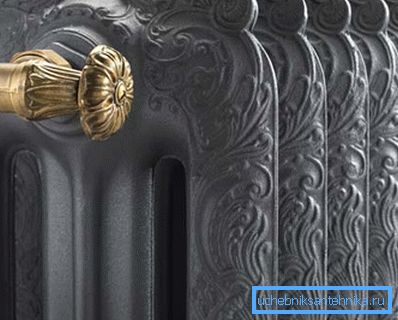

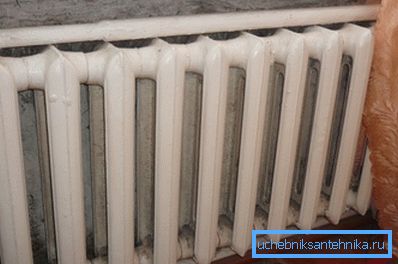

• Batterie in ghisa considerati patriarchi, sono stati usati per oltre cento anni. E, nonostante l'emergere di concorrenti moderni, la buona vecchia ghisa è ancora nel prezzo. È causato da tre motivi principali: in primo luogo, la ghisa ha una capacità termica invidiabile, mantiene la temperatura durante le interruzioni con riscaldamento fino a 12 ore. In secondo luogo, la ghisa non ha paura della corrosione e, in terzo luogo, il prezzo è abbastanza accettabile.

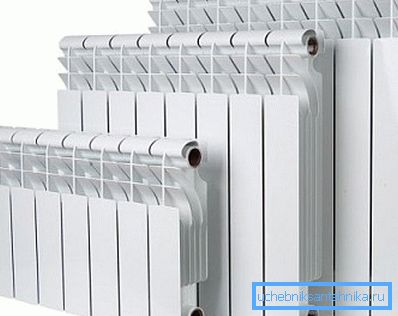

• Radiatori in alluminio hanno la massima efficienza, differiscono per estetica e peso ridotto. Ma a contatto con il rame, l'alluminio forma una coppia galvanica e si corrode attivamente. Inoltre non è in grado di mantenere la pressione. Di conseguenza, queste batterie sono adatte solo per sistemi autonomi in abitazioni private.

• Radiatori a pannelli in acciaio attualmente usato raramente. Sistemi tubolari popolari. Il rappresentante più famoso in questa nicchia è un portasciugamani riscaldato per il bagno.

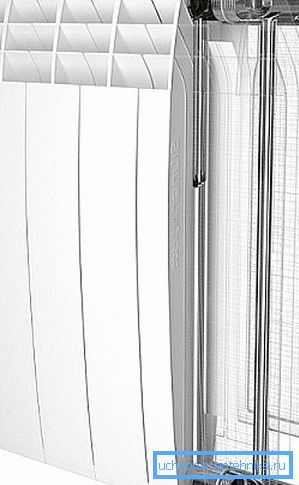

• Le persone che non sono abituate a risparmiare spesso installano batterie bimetalliche. Il nucleo in queste strutture è realizzato in acciaio inossidabile e può resistere a qualsiasi pressione o colpo d'ariete, e il guscio è in alluminio. Come risultato di questa simbiosi, le strutture bimetalliche hanno caratteristiche uniche di qualità. In realtà, il loro unico inconveniente è il prezzo elevato.

Non l'ultimo ruolo svolto da un calcolo competente della potenza della batteria.

In questo caso, non è così importante di quale materiale sia fatto il radiatore stesso, se calcoli correttamente il trasferimento di calore, allora la tua casa sarà sempre calda e confortevole.

• Per i tipici grattacieli urbani, dove i soffitti non superano i 3 m di altezza, è considerato come riferimento il consumo di circa 100 W di energia termica per metro quadrato di superficie. Inoltre, la quadratura totale viene moltiplicata per 100 W e otteniamo il risultato. Se la stanza è un angolo o c'è un balcone, allora il 20% viene aggiunto al risultato.

• Nelle case private, l'approccio ai calcoli è lo stesso. Solo qui non è il quadrato, ma il volume della stanza. Una media di 1m? la stanza consuma 41 watt di potenza. Calcolando la cubatura della stanza e moltiplicandola per 41 watt, si ottiene la potenza desiderata dei radiatori.

Il video in questo articolo contiene ulteriori informazioni sull'argomento.

conclusione

Schema fatto con competenza della corretta connessione dei radiatori, naturalmente, è la chiave per una confortevole atmosfera della vostra casa. Per una piccola casa, puoi farcela da solo, ma senza una esperienza adeguata, non vale la pena riprendere il progetto di riscaldamento in una solida capanna.
